Номер по Госреестру СИ: 93490-24
93490-24 Микрометры ОТК
(Обозначение отсутствует)
Назначение средства измерений:
Микрометры ОТК (далее - микрометры) предназначены для измерений наружных линейных размеров деталей.
Внешний вид.
Микрометры ОТК
Рисунок № 1
Внешний вид.
Микрометры ОТК
Рисунок № 2
Внешний вид.
Микрометры ОТК
Рисунок № 3
Внешний вид.
Микрометры ОТК
Рисунок № 4
Внешний вид.
Микрометры ОТК
Рисунок № 5
Внешний вид.
Микрометры ОТК

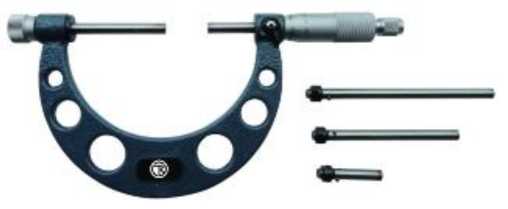

Рисунок № 6
Внешний вид.
Микрометры ОТК
Рисунок № 7
Внешний вид.
Микрометры ОТК
Рисунок № 8
Внешний вид.
Микрометры ОТК

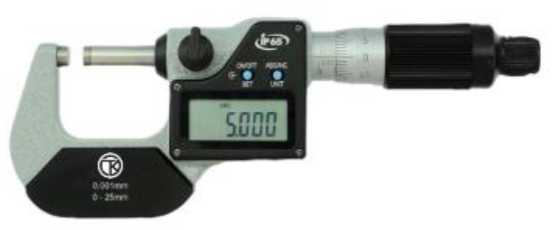

Рисунок № 9
Внешний вид.
Микрометры ОТК
Рисунок № 10
Общие сведения
Дата публикации - 17.10.2024
Срок свидетельства - 16.10.2029
Номер записи - 195303
ID в реестре СИ - 1420537
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МК 75-100 0,01, МК 50-75 0,01, МК 50 0,01, МК 25-50-1, МК 25-50 0,01, МК 25, МК 175 0,01, МК 150-0,01, МК 125-150-1, МК 125 0,01, МК 100-125-1, МК 100 0,01, МК 0-25 0,01, МК (300-400)мм 0,01мм, Микрометр ОТК МКЦ 25 мм 0,001 мм, Микрометр ОТК МК 300-400 мм 0,01 мм, Микрометр ОТК МК 25-50 мм 0,01 мм, Микрометр ОТК МК 25 мм 0,01 мм, Микрометр ОТК МК 225-250 мм 0,01 мм, Микрометр ОТК МК 100-125 мм 0,01 мм,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ" (ООО "ОТК")
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 124
Выдано извещений - 0
Кол-во периодических поверок - 43
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2464 от 2024.10.16 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Микрометры ОТК (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ" (ООО "ОТК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92981-24 23.08.2029 |
Штангенциркули ОТК, Обозначение отсутствует Общество с ограниченной ответственностью "ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ" (ООО "ОТК") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
92981-24 23.08.2029 |
Штангенциркули ОТК, Обозначение отсутствует Общество с ограниченной ответственностью "ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ" (ООО "ОТК") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
93397-24 07.10.2029 |
Индикаторы часового типа ОТК, Обозначение отсутствует Общество с ограниченной ответственностью "ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ" (ООО "ОТК") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
93490-24 16.10.2029 |
Микрометры ОТК, Обозначение отсутствует Общество с ограниченной ответственностью "ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ" (ООО "ОТК") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
93805-24 15.11.2029 |
Нутромеры индикаторные ОТК, Обозначение отсутствует Общество с ограниченной ответственностью "ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ" (ООО "ОТК") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.
Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Микрометры ОТК (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АЗ-И" (RA.RU.312199) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО «ТЯЖМАШ» (RA.RU.311513) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО «АК «Корвет» (RA.RU.310490) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 97 | 94 | 68 | 29 | 0 | 97 | 68 | 29 | ||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 13 | 13 | 13 | 0 | 0 | 13 | 13 | 0 |
Стоимость поверки Микрометры ОТК (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Нормативные и технические документы
Изготовитель
Общество с ограниченной ответственностью «ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ» (ООО «ОТК»)
ИНН 7448213854
Адрес: 454008, г. Челябинск, ул. Каслинская, д. №26а, неж. помещ. 5, оф. 18А E-mail: info@otk74.com
Тел.: +7 (351) 242-ОО-97
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Юридический адрес: 119530, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Правообладатель
Общество с ограниченной ответственностью «ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ» (ООО «ОТК»)
ИНН 7448213854
Юридический адрес: 454008, г. Челябинск, ул. Каслинская, д. №26а, неж. помещ. 5, оф. 18А
E-mail: info@otk74.com
Тел.: +7 (351) 242-ОО-97
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры изготавливаются следующих моделей:
МК - гладкие для измерений наружных размеров изделий, с отчетом по шкалам стебля и барабана;
МКЦ - гладкий для измерений наружных размеров изделий с цифровым отсчетным устройством.
Микрометры состоят из скобы, подвижной и неподвижной измерительных пяток, микрометрического винта (варианты исполнений барабана микрометрического винта представлены на рисунке 7) со стеблем и барабаном или с жидкокристаллическим экраном, стопора, трещотки или фрикциона. Для того, чтобы скобы микрометров не нагревались от рук, в процессе измерений, на них установлены теплоизолирующие накладки.
Микрометры модели МКЦ имеют цифровое отсчетное устройство, которое представляет собой жидкокристаллический экран с кнопочным управлением, с помощью которого осуществляется ряд специальных функций. Варианты исполнений цифровых отсчетных устройств представлены на рисунке 6.
Микрометры выпускают в исполнениях 1 и 2, которые отличаются погрешностью измерений. Микрометры гладкие с отсчетом по шкалам стебля и барабана с ценой деления 0,001 мм модели МК исполнений не имеют.
Питание микрометров модели МКЦ осуществляется от встроенного элемента питания.
Для установки в исходное положение микрометры с нижним пределом диапазона измерений 25 мм и более имеют установочные меры с теплоизолирующими накладками. Измерительные поверхности установочных мер, длиной до 275 мм включительно - плоские, а свыше 275 мм - сферические.
Микрометры модели МК могут выпускаться с увеличенной облегченной скобой, а также иметь конструкцию, позволяющую менять пятки.
Пример обозначения модификаций:
С отчетом по шкалам стебля и барабана 0,001 мм с диапазоном измерений от 0 до 25 мм:
МК25
С отчетом по шкалам от 75 до 100 мм:
стебля
барабана 0,001
мм
диапазоном
измерений
С отчетом по шкалам от 0 до 25 мм исполнения 1:
стебля
МК75-100
барабана 0,01
мм
диапазоном
измерений
МК25-1
С отчетом по шкалам от 500 до 600 мм исполнения 1:
стебля
барабана 0,01
мм
диапазоном
измерений
МК500-600-1
С отчетом по шкалам от 25 до 50 мм исполнения 1:
стебля
и барабана 0,01
мм
диапазоном
измерений
МК25-50-1
С цифровым отсчетным исполнения 2:
устройством с диапазоном измерений от 0
до 25
мм
МКЦ25-2
С цифровым отсчетным исполнения 2:
устройством с диапазоном измерений от 50
до 75
мм
МКЦ50-75-2
мм
С цифровым отсчетным устройством с диапазоном измерений от 200 до 300 исполнения 1:
МКЦ200-300-1
Общий вид микрометров представлен на рисунках 1 - 5.
Товарный знак наносится на паспорт микрометров типографским методом, на скобы или микрометрический винт и футляр микрометров краской, методом гравировки. Цвет товарного знака может отличаться.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование микрометров не предусмотрено.
Заводской номер в виде цифрового или буквенно-цифрового обозначения наносится на барабан либо на корпус микрометра краской или лазерной гравировкой. Место нанесения

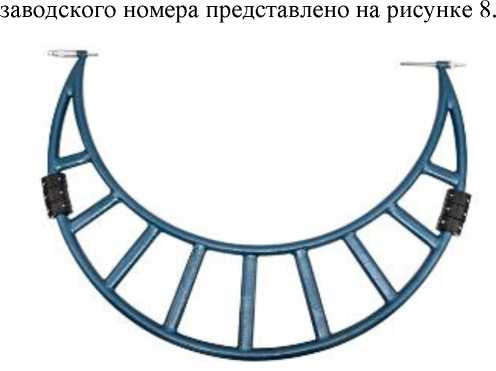

Рисунок 1 - Общий вид микрометров моделей МК с увеличенной облегченной скобой

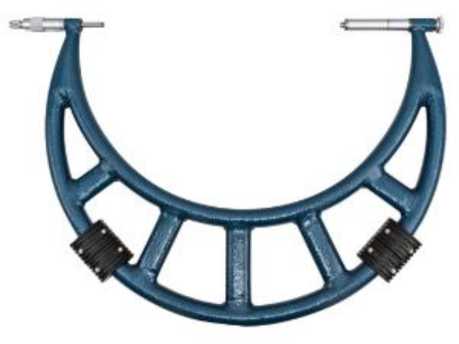

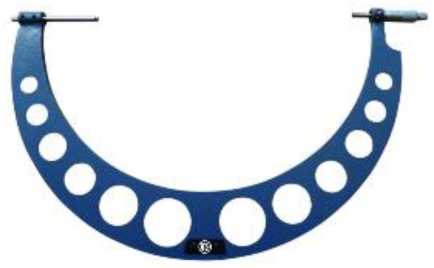

Рисунок 2 - Общий вид микрометров моделей МК с увеличенной облегченной скобой

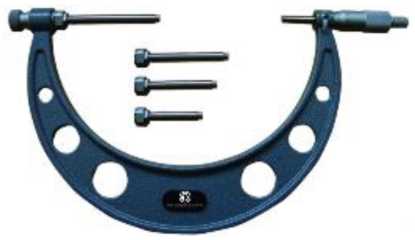

Рисунок 3 - Общий вид микрометров моделей МК со сменными пятками

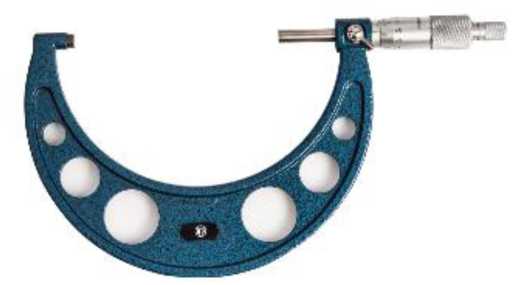

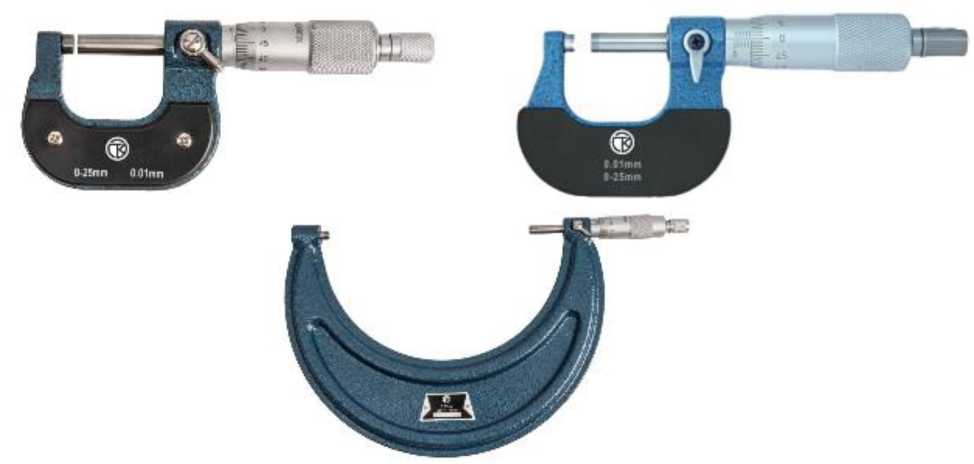

Рисунок 4 - Общий вид микрометров моделей МК
Рисунок 5 - Общий вид микрометров моделей МКЦ
«*
сппп ^ии
ЛППП1 UUVU
пп
|]
пплл-UUIJLI I
'■ .с*
устройств
Рисунок 6 - Варианты исполнений цифровых отсчетных

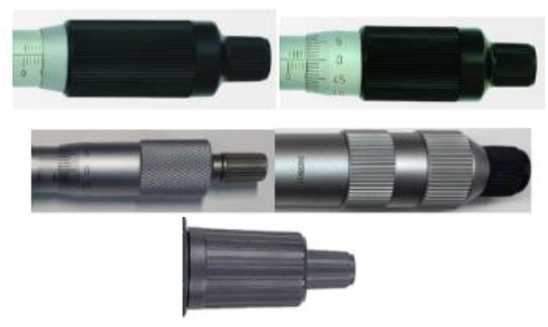

Рисунок 7 - Варианты исполнений барабана микрометрического винта микрометров
Место нанесения заводского номера

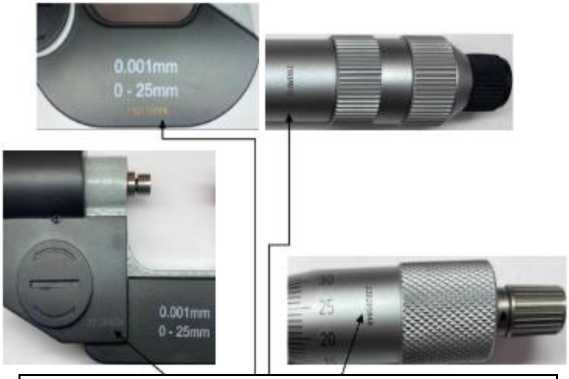

Рисунок 8 - Место нанесения заводского номера на микрометры
Программное обеспечение отсутствует.
Таблица 8 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Микрометр ОТК |
.1) |
1 шт. |
|
Установочная мера2) |
- |
- |
|
Элемент питания для индикаторов модели МКЦ |
- |
1 шт. |
|
Ключ |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
1) В соответствии с заказом; | ||
|
2) В соответствии с Таблицей 3 |
Таблица 1 - Диапазон измерений, цена деления (шаг дискретности), пределы допускаемой абсолютной погрешности в любой точке диапазона измерений при нормируемом измерительном усилии и температуре, не превышающей значений, указанных в таблице 2
|
Модель |
Диапазон измерений, мм |
Цена деления (шаг дискретности) мм |
Пределы допускаемой абсолютной погрешности микрометра для исполнений, мкм, (±) | |
|
Исполнение 1 |
Исполнение 2 | |||
|
1 |
2 |
3 |
4 |
5 |
|
МК |
от 0 до 25 |
0,01 |
2,0 |
4,0 |
|
от 25 до 50 |
0,01 |
2,5 |
4,0 | |
|
от 50 до 75 |
0,01 |
2,5 |
5,0 | |
|
от 75 до 100 |
0,01 |
2,5 |
5,0 | |
|
от 100 до 125 |
0,01 |
3,0 |
6,0 | |
|
от 125 до 150 |
0,01 |
3,0 |
6,0 | |
|
от 150 до 175 |
0,01 |
3,0 |
7,0 | |
|
от 175 до 200 |
0,01 |
3,0 |
7,0 | |
|
от 200 до 225 |
0,01 |
4,0 |
8,0 | |
|
от 225 до 250 |
0,01 |
4,0 |
8,0 | |
|
от 250 до 275 |
0,01 |
4,0 |
9,0 | |
|
от 275 до 300 |
0,01 |
4,0 |
9,0 | |
|
от 300 до 400 |
0,01 |
5,0 |
11,0 | |
|
от 300 до 450 |
0,01 |
5,0 |
11,0 | |
|
от 400 до 500 |
0,01 |
5,0 |
13,0 | |
|
от 450 до 600 |
0,01 |
6,0 |
15,0 | |
|
от 500 до 600 |
0,01 |
6,0 |
15,0 | |
|
от 600 до 700 |
0,01 |
10,0 |
16,0 | |
|
от 600 до 750 |
0,01 |
10,0 |
16,0 | |
|
от 700 до 800 |
0,01 |
10,0 |
18,0 | |
|
от 750 до 900 |
0,01 |
12,0 |
20,0 | |
|
от 800 до 900 |
0,01 |
12,0 |
20,0 | |
|
от 900 до 1000 |
0,01 |
14,0 |
22,0 | |
|
от 900 до 1050 |
0,01 |
14,0 |
22,0 | |
|
от 1000 до 1200 |
0,01 |
14,0 |
22,0 | |
|
от 1200 до 1400 |
0,01 |
16,0 |
24,0 | |
|
от 1400 до 1600 |
0,01 |
20,0 |
28,0 | |
|
от 1600 до 1800 |
0,01 |
24,0 |
32,0 | |
|
от 1800 до 2000 |
0,01 |
26,0 |
34,0 | |
|
от 0 до 25 |
0,001 |
2,0 | ||
|
от 25 до 50 |
0,001 |
3,0 | ||
|
от 50 до 75 |
0,001 |
3,0 | ||
|
от 75 до 100 |
0,001 |
4,0 | ||
|
МКЦ |
от 0 до 25 |
0,001 |
2,0 |
4,0 |
|
от 25 до 50 |
0,001 |
2,0 |
4,0 | |
|
от 50 до 75 |
0,001 |
3,0 |
5,0 | |
|
от 75 до 100 |
0,001 |
3,0 |
5,0 | |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
|
МКЦ |
от 100 до 125 |
0,001 |
3,0 |
5,0 |
|
от 125 до 150 |
0,001 |
3,0 |
5,0 | |
|
от 150 до 175 |
0,001 |
4,0 |
6,0 | |
|
от 175 до 200 |
0,001 |
4,0 |
6,0 | |
|
от 200 до 225 |
0,001 |
4,0 |
6,0 | |
|
от 225 до 250 |
0,001 |
4,0 |
6,0 | |
|
от 250 до 275 |
0,001 |
5,0 |
7,0 | |
|
от 275 до 300 |
0,001 |
5,0 |
7,0 | |
|
от 100 до 200 |
0,001 |
4,0 |
6,0 | |
|
от 200 до 300 |
0,001 |
6,0 |
8,0 | |
|
от 300 до 400 |
0,001 |
9,0 |
11,0 | |
|
от 400 до 500 |
0,001 |
11,0 |
13,0 | |
|
от 500 до 600 |
0,001 |
13,0 |
15,0 | |
|
от 600 до 700 |
0,001 |
14,0 |
16,0 | |
|
от 700 до 800 |
0,001 |
16,0 |
18,0 | |
|
от 800 до 900 |
0,001 |
18,0 |
20,0 | |
|
от 900 до 1000 |
0,001 |
20,0 |
22,0 |
Таблица 2 -
от плюс 20 °С
отклонение
|
Диапазоны измерений, мм |
Допускаемое отклонение температуры от плюс 20 °С, °С |
|
от 0 до 150 включ. |
±4 |
|
св. 150 до 500 включ. |
±3 |
|
св. 500 до 2000 |
±2 |
Таблица 3 - Номинальные размеры установочных мер, входящих в комплект микрометра и
|
отклонение от параллельности плоских изме |
рительных поверхностей микрометров | |||
|
Модель |
Диапазон измерений, мм |
Цена деления (шаг дискретности) мм |
Номинальные размеры установочных(ой) мер(ы) в комплекте с микрометром, мм |
Отклонение от параллельности плоских измерительных поверхностей микрометров, мкм, не более |
|
1 |
2 |
3 |
4 |
5 |
|
МК |
от 0 до 25 |
0,01 |
- |
1,5 |
|
от 25 до 50 |
0,01 |
25 |
2,0 | |
|
от 50 до 75 |
0,01 |
50 |
3,0 | |
|
от 75 до 100 |
0,01 |
75 |
3,0 | |
|
от 100 до 125 |
0,01 |
100 |
3,0 | |
|
от 125 до 150 |
0,01 |
125 |
3,0 | |
|
от 150 до 175 |
0,01 |
150 |
3,0 | |
|
от 175 до 200 |
0,01 |
175 |
3,0 | |
|
от 200 до 225 |
0,01 |
200 |
4,0 | |
|
от 225 до 250 |
0,01 |
225 |
4,0 | |
|
1 |
2 |
3 |
4 |
5 |
|
МК |
от 250 до 275 |
0,01 |
250 |
5,0 |
|
от 275 до 300 |
0,01 |
275 |
5,0 | |
|
от 300 до 400 |
0,01 |
325;375 |
6,0 | |
|
от 300 до 450 |
0,01 |
300; 325; 350;375; 400; 425 |
6,0 | |
|
от 400 до 500 |
0,01 |
425; 475 |
7,0 | |
|
от 450 до 600 |
0,01 |
450; 475; 500;525; 550; 575 |
8,0 | |
|
от 500 до 600 |
0,01 |
525;575 |
10,0 | |
|
от 600 до 700 |
0,01 |
625;675 |
12,0 | |
|
от 600 до 750 |
0,01 |
600; 625; 650;675; 700; 725 |
12,0 | |
|
от 700 до 800 |
0,01 |
725;775 |
14,0 | |
|
от 750 до 900 |
0,01 |
750; 775; 800;825; 850;875 |
16,0 | |
|
от 800 до 900 |
0,01 |
825;875 |
18,0 | |
|
от 900 до 1000 |
0,01 |
925;975 |
18,0 | |
|
от 900 до 1050 |
0,01 |
900; 925; 950;975; 1000; 1025 |
18,0 | |
|
от 1000 до 1200 |
0,01 |
1025;1075;1125;1175 |
18,0 | |
|
от 1200 до 1400 |
0,01 |
1225;1275; 1325; 1375 |
20,0 | |
|
от 1400 до 1600 |
0,01 |
1425; 1475; 1525; 1575 |
22,0 | |
|
от 1600 до 1800 |
0,01 |
1625;1675; 1725; 1775 |
26,0 | |
|
от 1800 до 2000 |
0,01 |
1825;1875;1925;1975 |
28,0 | |
|
от 0 до 25 |
0,001 |
- |
1,5 | |
|
от 25 до 50 |
0,001 |
25 |
2,0 | |
|
от 50 до 75 |
0,001 |
50 |
3,0 | |
|
от 75 до 100 |
0,001 |
75 |
3,0 | |
|
МКЦ |
от 0 до 25 |
0,001 |
- |
1,5 |
|
от 25 до 50 |
0,001 |
25 |
2,0 | |
|
от 50 до 75 |
0,001 |
50 |
3,0 | |
|
от 75 до 100 |
0,001 |
75 |
3,0 | |
|
от 100 до 125 |
0,001 |
100 |
3,0 | |
|
от 125 до 150 |
0,001 |
125 |
3,0 | |
|
от 150 до 175 |
0,001 |
150 |
3,0 | |
|
от 175 до 200 |
0,001 |
175 |
3,0 | |
|
от 200 до 225 |
0,001 |
200 |
4,0 | |
|
от 225 до 250 |
0,001 |
225 |
4,0 | |
|
от 250 до 275 |
0,001 |
250 |
5,0 | |
|
от 275 до 300 |
0,001 |
275 |
5,0 | |
|
от 100 до 200 |
0,001 |
100; 125; 150;175 |
3,0 | |
|
от 200 до 300 |
0,001 |
225;275 |
5,0 | |
|
от 300 до 400 |
0,001 |
325;375 |
5,0 | |
|
от 400 до 500 |
0,001 |
425; 475 |
7,0 | |
|
от 500 до 600 |
0,001 |
525;575 |
7,0 |
|
1 |
2 |
3 |
4 |
5 |
|
МКЦ |
от 600 до 700 |
0,001 |
625; 675 |
14,0 |
|
от 700 до 800 |
0,001 |
725; 775 |
16,0 | |
|
от 800 до 900 |
0,001 |
825;875 |
18,0 | |
|
от 900 до 1000 |
0,001 |
925;975 |
20,0 |
Таблица 4 - Номинальный размер установочных мер, допускаемое отклонение длины установочных мер от номинального размера, суммарный допуск плоскостности и
|
параллельности (плоскопараллельности) измерительных пове |
рхностей установочных мер. | |
|
Номинальный размер установочных мер, мм |
Допускаемое отклонение длины установочных мер, от номинального размера, мкм |
Допуск плоскопараллельности измерительных поверхностей установочных мер, мкм, не более |
|
1 |
2 |
3 |
|
25; 50; 75 |
±1,5 |
0,50 |
|
100; 125 |
±2,0 |
0,75 |
|
150;175 |
±2,0 |
1,00 |
|
200;225;250;275 |
±2,0 |
1,50 |
|
300; 325; 350; 375; 400; 425; 450; 475 |
±3,5 |
- |
|
500; 525; 550; 575;600;625; 650;675 |
±4,0 |
- |
|
700; 725; 750;775;800;825; 850;875 |
±4,5 |
- |
|
900;925;950;975;1000 |
±5,0 |
- |
|
1025;1075; 1125; 1175 |
±5,0 |
- |
|
1225;1275;1325; 1375 |
±6,0 |
- |
|
1425; 1475; 1525; 1575 |
±6,5 |
- |
|
1625;1675;1725; 1775 |
±7,0 |
- |
|
1825;1875;1925;1975 |
±7,5 |
- |
Таблица 5 - Технические характеристики микрометров и установочных мер
|
Наименование характеристики |
Значение |
|
Отклонение от плоскостности плоских измерительных поверхностей микрометра и установочных мер, мкм, не более |
0,6 |
|
Измерительное усилие для микрометров с диапазонами измерений, Н: от 0 до 500 мм включ. св 500 до 1000 мм включ. св 1000 до 2000 мм включ. |
от 5 до 10 от 8 до 12 от 10 до 15 |
|
Колебания измерительного усилия микрометров, Н, не более |
2 |
|
Параметр шероховатости Ra измерительных поверхностей микрометров и установочных мер по ГОСТ 2789-73, мкм, не более |
0,08 |
|
Условия эксплуатации:
|
от + 15 до + 25 80 |
и масса
|
Модель |
Диапазон измерений, мм |
Цена деления (шаг дискретности) мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
МК |
от 0 до 25 |
0,01 |
128 |
57 |
18 |
0,30 |
|
от 25 до 50 |
0,01 |
161 |
73 |
18 |
0,46 | |
|
от 50 до 75 |
0,01 |
188 |
88 |
18 |
0,60 | |
|
от 75 до 100 |
0,01 |
207 |
106 |
18 |
0,80 | |
|
от 100 до 125 |
0,01 |
243 |
121 |
18 |
1,00 | |
|
от 125 до 150 |
0,01 |
270 |
138 |
18 |
1,10 | |
|
от 150 до 175 |
0,01 |
298 |
156 |
18 |
1,67 | |
|
от 175 до 200 |
0,01 |
326 |
173 |
18 |
1,80 | |
|
от 200 до 225 |
0,01 |
350 |
200 |
18 |
1,90 | |
|
от 225 до 250 |
0,01 |
370 |
219 |
18 |
2,00 | |
|
от 250 до 275 |
0,01 |
417 |
234 |
18 |
2,20 | |
|
от 275 до 300 |
0,01 |
442 |
249 |
18 |
2,30 | |
|
от 300 до 400 |
0,01 |
585 |
410 |
40 |
10,00 | |
|
от 300 до 450 |
0,01 |
585 |
420 |
40 |
10,00 | |
|
от 400 до 500 |
0,01 |
690 |
455 |
40 |
13,00 | |
|
от 450 до 600 |
0,01 |
744 |
512 |
40 |
13,00 | |
|
от 500 до 600 |
0,01 |
795 |
545 |
40 |
15,00 | |
|
от 600 до 700 |
0,01 |
880 |
615 |
40 |
17,00 | |
|
от 600 до 750 |
0,01 |
906 |
642 |
40 |
18,00 | |
|
от 700 до 800 |
0,01 |
1005 |
700 |
45 |
20,00 | |
|
от 750 до 900 |
0,01 |
1058 |
742 |
45 |
23,00 | |
|
от 800 до 900 |
0,01 |
1105 |
750 |
45 |
23,00 | |
|
от 900 до 1000 |
0,01 |
1207 |
805 |
45 |
25,00 | |
|
от 900 до 1050 |
0,01 |
1211 |
842 |
45 |
25,00 | |
|
от 1000 до 1200 |
0,01 |
1400 |
970 |
45 |
36,00 | |
|
от 1200 до 1400 |
0,01 |
1600 |
1120 |
45 |
43,00 | |
|
от 1400 до 1600 |
0,01 |
1811 |
1250 |
45 |
56,00 | |
|
от 1600 до 1800 |
0,01 |
2010 |
1350 |
45 |
65,00 | |
|
от 1800 до 2000 |
0,01 |
2200 |
1450 |
45 |
72,00 | |
|
от 0 до 25 |
0,001 |
127 |
56 |
18 |
0,25 | |
|
от 25 до 50 |
0,001 |
152 |
73 |
18 |
0,35 | |
|
от 50 до 75 |
0,001 |
177 |
90 |
18 |
0,40 | |
|
от 75 до 100 |
0,001 |
202 |
107 |
18 |
0,55 | |
|
МКЦ |
от 0 до 25 |
0,001 |
162 |
61 |
25 |
0,40 |
|
от 25 до 50 |
0,001 |
193 |
76 |
25 |
0,60 | |
|
от 50 до 75 |
0,001 |
221 |
91 |
25 |
0,80 | |
|
от 75 до 100 |
0,001 |
250 |
109 |
25 |
1,20 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
МКЦ |
от 100 до 125 |
0,001 |
290 |
128 |
25 |
1,20 |
|
от 125 до 150 |
0,001 |
315 |
143 |
25 |
1,40 | |
|
от 150 до 175 |
0,001 |
345 |
168 |
25 |
1,60 | |
|
от 175 до 200 |
0,001 |
373 |
185 |
25 |
1,80 | |
|
от 200 до 225 |
0,001 |
397 |
203 |
25 |
2,00 | |
|
от 225 до 250 |
0,001 |
423 |
220 |
25 |
2,20 | |
|
от 250 до 275 |
0,001 |
450 |
234 |
25 |
2,60 | |
|
от 275 до 300 |
0,001 |
476 |
254 |
25 |
3,00 | |
|
от 100 до 200 |
0,001 |
380 |
190 |
25 |
2,00 | |
|
от 200 до 300 |
0,001 |
475 |
255 |
25 |
3,00 | |
|
от 300 до 400 |
0,001 |
585 |
410 |
40 |
10,00 | |
|
от 400 до 500 |
0,001 |
690 |
455 |
40 |
13,00 | |
|
от 500 до 600 |
0,001 |
795 |
545 |
40 |
15,00 | |
|
от 600 до 700 |
0,001 |
880 |
615 |
40 |
17,00 | |
|
от 700 до 800 |
0,001 |
1005 |
700 |
45 |
20,00 | |
|
от 800 до 900 |
0,001 |
1105 |
750 |
45 |
23,00 | |
|
от 900 до 1000 |
0,001 |
1207 |
805 |
45 |
25,00 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
6 |
|
Средняя наработка на отказ, ч, не менее |
70000 |
