Номер по Госреестру СИ: 93397-24
93397-24 Индикаторы часового типа ОТК
(Обозначение отсутствует)
Назначение средства измерений:
Индикаторы часового типа ОТК (далее - индикаторы) предназначены для измерений размеров и контроля отклонений от заданной геометрический формы, а также взаимного расположения поверхностей.
Внешний вид.
Индикаторы часового типа ОТК
Рисунок № 1
Внешний вид.
Индикаторы часового типа ОТК
Рисунок № 2
Внешний вид.
Индикаторы часового типа ОТК
Рисунок № 3
Внешний вид.
Индикаторы часового типа ОТК
Рисунок № 4
Общие сведения
Дата публикации - 08.10.2024
Срок свидетельства - 07.10.2029
Номер записи - 195220
ID в реестре СИ - 1420342
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ИЧЦ 0-50-0,01, ИЧ-50 0,01, ИЧ-5 0,01, ИЧ-3 0,01, ИЧ-25 0,01, ИЧ-10-0,01 мм, ИЧ-10 0,01 б/ушка, ИЧ-10 0,01, ИЧ-10, ИЧ-1 0,001, Индикатор часового типа ОТК ИЧ-10 0,01,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ" (ООО "ОТК")
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности -
Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.
Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.
В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:
- рег. номер в ФГИС АРШИН
- дата публикации
- наименование СИ и обозначение
- наименование и страну изготовителя
- ссылки на описание типа и методику поверки
- межповерочный интервал в соответствии с описанием типа
Статистика
Кол-во поверок - 74
Выдано извещений - 0
Кол-во периодических поверок - 41
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2338 от 2024.10.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Индикаторы часового типа ОТК (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ" (ООО "ОТК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92981-24 23.08.2029 |
Штангенциркули ОТК, Обозначение отсутствует Общество с ограниченной ответственностью "ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ" (ООО "ОТК") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
92981-24 23.08.2029 |
Штангенциркули ОТК, Обозначение отсутствует Общество с ограниченной ответственностью "ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ" (ООО "ОТК") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
93397-24 07.10.2029 |
Индикаторы часового типа ОТК, Обозначение отсутствует Общество с ограниченной ответственностью "ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ" (ООО "ОТК") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
93490-24 16.10.2029 |
Микрометры ОТК, Обозначение отсутствует Общество с ограниченной ответственностью "ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ" (ООО "ОТК") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
93805-24 15.11.2029 |
Нутромеры индикаторные ОТК, Обозначение отсутствует Общество с ограниченной ответственностью "ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ" (ООО "ОТК") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кто поверяет Индикаторы часового типа ОТК (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 67 | 57 | 29 | 38 | 0 | 67 | 29 | 38 | ||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 4 | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Индикаторы часового типа ОТК (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Ульяновский ЦСМ Ульяновская область |
880 | 880 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским методом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Устройство и принцип работы» документов «Индикаторы часового типа ОТК модификации ИЧ. Паспорт», «Индикаторы часового типа ОТК модификации ИЧЦ. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10“9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм;
ТУ 26.51.33-001-33320375-2024 «Индикаторы часового типа ОТК. Технические условия.».
ПравообладательОбщество с ограниченной ответственностью «ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ» (ООО «ОТК»)
ИНН 7448213854
Юридический адрес: 454008, г. Челябинск, ул. Каслинская, д. №26а, неж. помещ. 5, оф. 18А
E-mail: info@otk74.com
Тел.: +7 (351) 242-00-97
Изготовитель
Общество с ограниченной ответственностью «ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ» (ООО «ОТК»)ИНН 7448213854
Адрес: 454008, г. Челябинск, ул. Каслинская, д. №26а, неж. помещ. 5, оф. 18А
E-mail: info@otk74.com
Тел.: +7 (351) 242-00-97
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Юридический адрес: 119530, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Правообладатель
Общество с ограниченной ответственностью «ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ» (ООО «ОТК»)ИНН 7448213854
Юридический адрес: 454008, г. Челябинск, ул. Каслинская, д. №26а, неж. помещ. 5, оф. 18А
E-mail: info@otk74.com
Тел.: +7 (351) 242-00-97
Индикаторы изготавливаются следующий модификаций:
ИЧ - с отсчетом по круговой шкале;
ИЧЦ - с цифровым отсчетным устройством.
Индикаторы с отсчетом по круговой шкале представляют собой корпус с передаточным измерительным стержнем, измерительным
механизмом, шкалой, стрелкой, гильзой, наконечником, циферблатом и ободком.
устройством представляют собой корпус с результатов измерений, набором кнопок, с
Индикаторы с цифровым отсчетным жидкокристаллическим экраном для вывода помощью которых осуществляется управление рядом функций, гильзы, измерительного стержня и измерительного наконечника.
Принцип действия индикаторов модификации ИЧ основан на преобразовании линейного перемещения измерительного стержня, осуществляемого параллельно или перпендикулярно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства.
Принцип действия индикаторов модификации ИЧЦ основан на преобразовании малых линейных перемещений измерительного стержня, осуществляемого параллельно шкале, в пропорциональное изменение напряжения в электрической схеме блока цифровой индикации с последующим выводом показаний на жидкокристаллический экран цифрового отсчетного устройства.
Крепление индикаторов производится за гильзу. По заказу потребителя индикаторы могут выпускаться с ушком для крепления.
Индикаторы модификации ИЧ с ценой деления 0,01 мм и диапазонами измерений от 0 до 2 мм, от 0 до 3 мм, от 0 до 5 мм, от 0 до 7 мм, от 0 до 10 мм, от 0 до 12,7 мм, от 0 до 25 мм изготавливаются в исполнениях 0 и 1, отличающихся между собой размахом показаний, вариацией показаний и наибольшей разностью погрешностей.
Индикаторы используются в комплекте с дополнительной оснасткой - стойкой, штативом.
Питание индикаторов модификации ИЧЦ осуществляется от встроенного элемента питания.
Индикаторы модификации ИЧ могут быть оснащены передвижными указателями пределов поля допуска.
Индикаторы модификации ИЧ снабжены вращающимся циферблатом для установки на «ноль». Также могут оснащаться устройством, стопорящим циферблат.
Обозначение модификации индикаторов:
- для индикаторов модификации ИЧ с диапазоном измерений от 0 до 2 мм и ценой деления 0,01 мм:
ИЧ-2 0,01
- для индикаторов модификации ИЧЦ с диапазоном измерений от 0 до 10 мм и дискретностью отсчета 0,002 мм:
ИЧЦ-10 0,002
Товарный знак наносится на паспорт индикаторов типографским методом, на циферблат, боковую или заднюю поверхность корпуса и футляр индикаторов краской, методом лазерной маркировки или типографским методом. Цвет товарного знака может отличаться.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование индикаторов не предусмотрено.
Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую или заднюю поверхность корпуса краской или лазерной маркировкой в местах, указанных на рисунке 3.
1, а индикаторов
приведен
на
рисунке

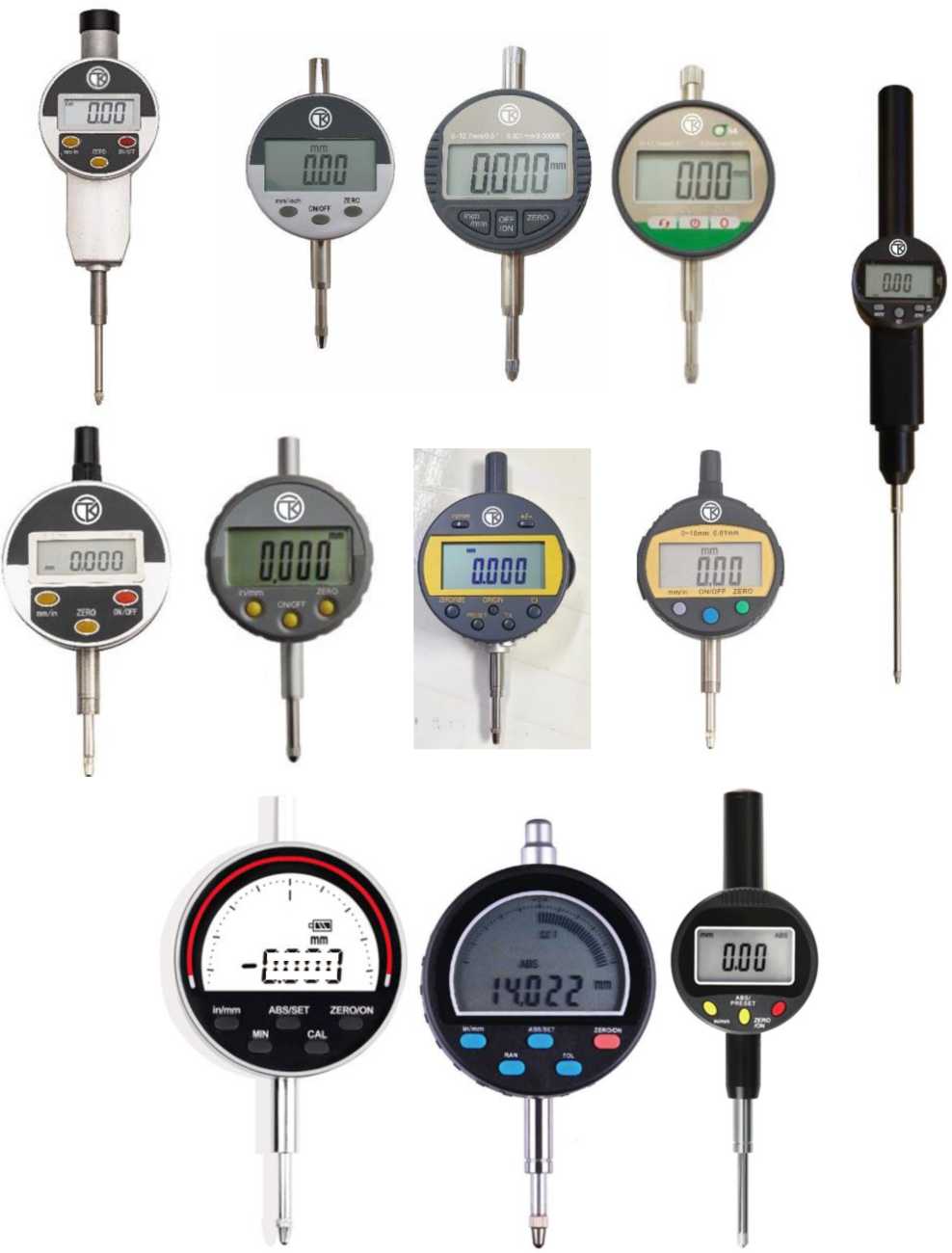

Общий вид индикаторов модификации ИЧ модификации ИЧЦ на рисунке 2.

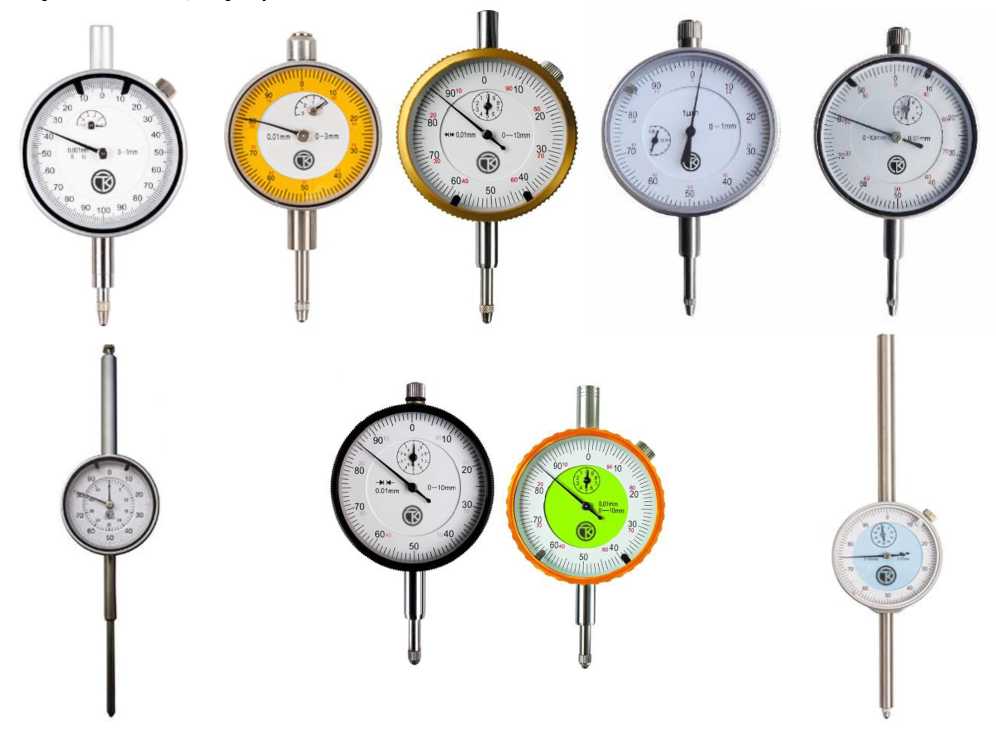

Рисунок 1 - Общий вид индикаторов модификации ИЧ
пппп
U.UUU
Рисунок 2 - Общий вид индикаторов модификации ИЧЦ

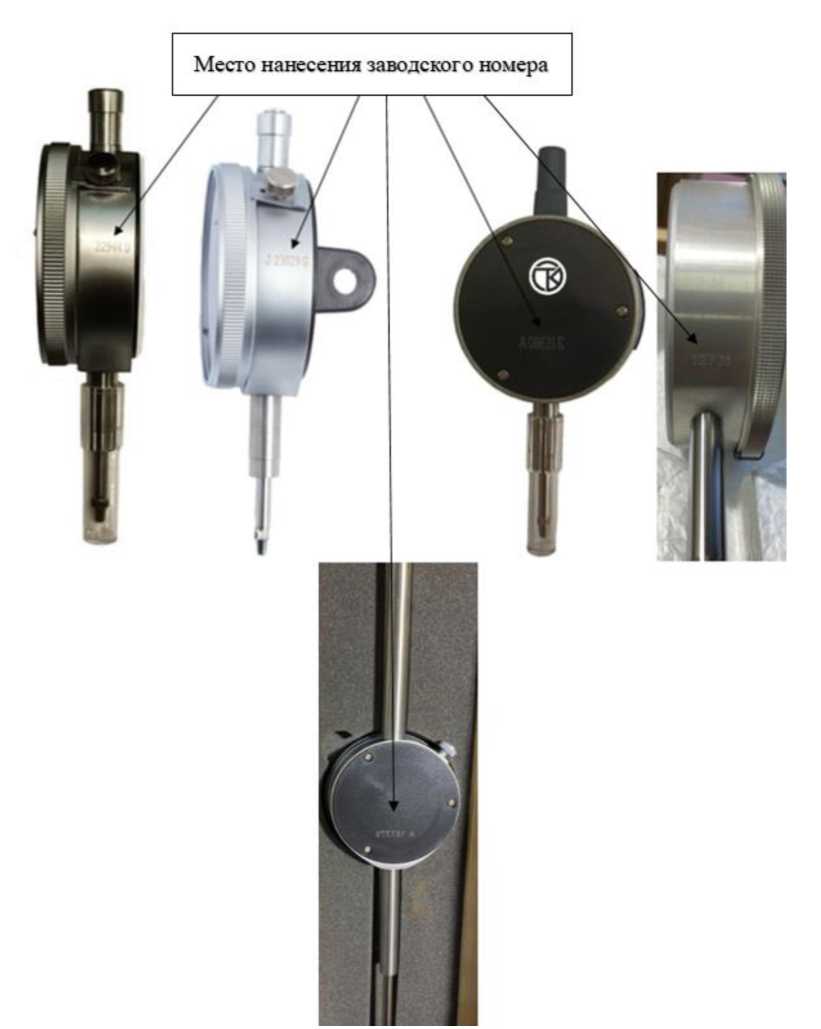

Рисунок 3 - Место нанесения заводского номера
