Номер по Госреестру СИ: 93416-24
93416-24 Трансформаторы тока
(ТПШФА)
Назначение средства измерений:
Трансформаторы тока ТПШФА (далее по тексту - ТТ) предназначены для масштабного преобразования силы переменного тока и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 10.10.2024
Срок свидетельства -
Номер записи - 195239
ID в реестре СИ - 1420365
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - МЭП "Электроаппарат" ГЭП
Страна - РОССИЯ
Населенный пункт - г. Ленинград (изготовлены в 1956 г.)
Уведомление о начале осуществления предпринимательской деятельности -
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1956
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2353 от 2024.10.08 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Трансформаторы тока (ТПШФА)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений МЭП "Электроаппарат" ГЭП
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93415-24 |
Трансформаторы тока, ТПШФА МЭП "Электроаппарат" ГЭП (РОССИЯ г. Ленинград (изготовлены в 1956 г.)) |
ОТ МП |
4 года |
|
93416-24 |
Трансформаторы тока, ТПШФА МЭП "Электроаппарат" ГЭП (РОССИЯ г. Ленинград (изготовлены в 1956 г.)) |
ОТ МП |
4 года |
"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.
Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Трансформаторы тока (ТПШФА)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 6 | 6 | 0 | 0 | 6 | 6 | 0 |
Стоимость поверки Трансформаторы тока (ТПШФА)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1 «Основные сведения» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательМЭП «Электроаппарат» ГЭП
Адрес: г. Ленинград, 24-я линия Васильевского острова, д. 3/7
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4Телефон (факс):+7(383)210-08-14, +7(383)210-13-60
E-mail: director@sniim.ru
Принцип действия ТТ основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов: проходные, шинные, с фарфоровой изоляцией.
Сердечники магнитопровода, собранные из кольцеобразно намотанных лент электротехнической стали, расположены на фарфоровом изоляторе, который закреплен в металлической панели. Постоянная первичная обмотка отсутствует и создается шиной распределительного устройства, пропускаемой сквозь изолятор на месте установки.
Вторичная обмотка намотана в виде трех секций на сердечниках магнитопровода.
К трансформаторам тока данного типа относятся трансформаторы тока ТПШФА с заводскими номерами 125407, 125411, 126181, 124476, 125331, 126285.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на информационной табличке в виде цифрового обозначения для каждой измерительной обмотки методом холодной штамповки.

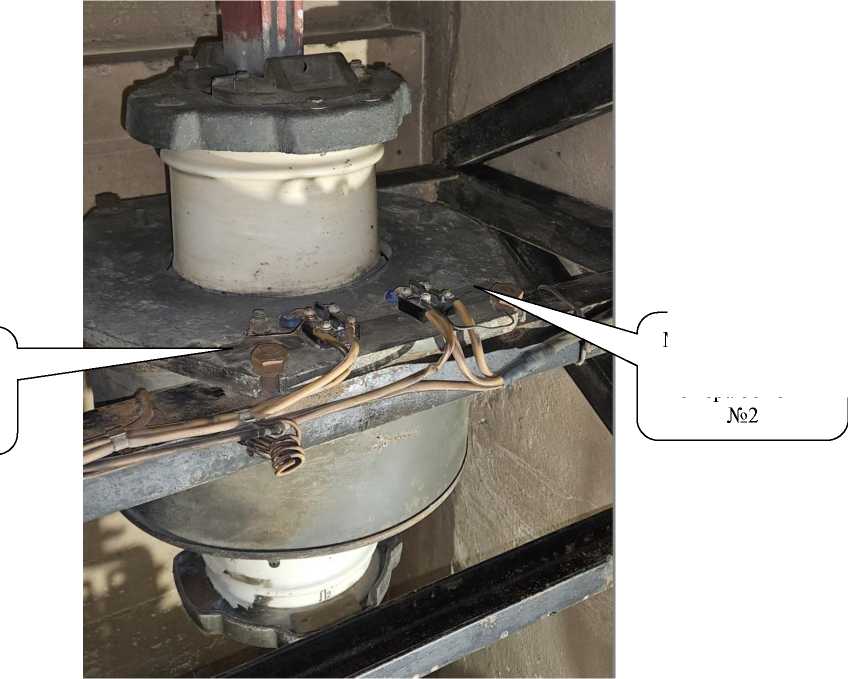

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Пломбирование трансформаторов тока не предусмотрено.
Место нанесения заводского номера обмотки
Место нанесения заводского номера обмотки №1
Рисунок 1 - Общий вид трансформатора тока
приведена в таблице 3.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Трансформаторы тока (заводские номера: 125407, 125411, 126181, 124476, 125331, 126285) |
ТПШФА |
6 шт. |
|
Паспорт |
- |
6 шт. |
приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
10 |
|
Номинальная сила первичного тока, А |
4000 |
|
Номинальная сила вторичного тока, А |
5 |
|
Класс точности вторичной обмотки №1(измерение) по ГОСТ 7746 |
0,5 |
|
Класс точности вторичной обмотки №2(измерение) по ГОСТ 7746 |
0,5 |
|
Номинальная вторичная нагрузка вторичной обмотки №1(измерение), В^А |
30 |
|
Номинальная вторичная нагрузка вторичной обмотки №2 (измерение), В^А |
30 |
|
Номинальная частота, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +35 |
