Сведения о средстве измерений: 93415-24 Трансформаторы тока

Номер по Госреестру СИ: 93415-24
93415-24 Трансформаторы тока
(ТПШФА)

Назначение средства измерений:
Трансформаторы тока ТПШФА (далее по тексту - ТТ) предназначены для масштабного преобразования силы переменного тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.

сертификация программного обеспечения

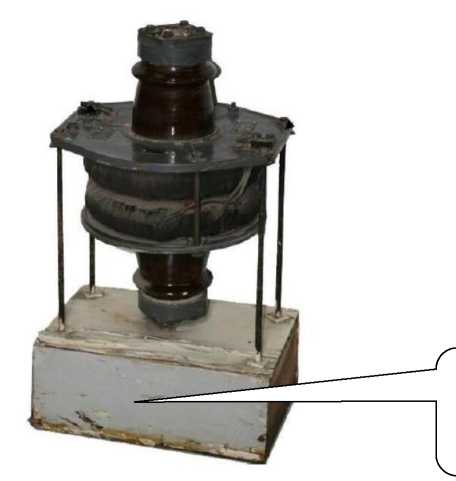

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 10.10.2024
Срок свидетельства -
Номер записи - 195238
ID в реестре СИ - 1420364
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - МЭП "Электроаппарат" ГЭП
Страна - РОССИЯ
Населенный пункт - г. Ленинград (изготовлены в 1956 г.)
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - MI_19 Распределение средств измерений по странам производства (страна, год, кол-во типов СИ)

Бесплатный

Статистика

Кол-во поверок - 25
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 25
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1956
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№2353 от 2024.10.08 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Трансформаторы тока (ТПШФА)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений МЭП "Электроаппарат" ГЭП

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
93415-24

 Трансформаторы тока, ТПШФА
МЭП "Электроаппарат" ГЭП (РОССИЯ г. Ленинград (изготовлены в 1956 г.)) 		ОТ
МП 		4 года
93416-24

 Трансформаторы тока, ТПШФА
МЭП "Электроаппарат" ГЭП (РОССИЯ г. Ленинград (изготовлены в 1956 г.)) 		ОТ
МП 		4 года
Отчет - V_38 Протоколы поверок по типам СИ

Отчет позволяет по выбранным из списка номерам типов СИ получить перечень протоколов поверки, загруженных в АРШИН.
В итоговой таблице отображаются: организация поверитель, номер поверки с ссылкой на АРШИН, наименование и номер типа СИ с ссылкой на АРШИН, год поверки и ссылка на протокол поверки.
Внимание! В АРШИН в обязательном порядке публикуются не все протоколы. Как правило присутствуют протоколы на эталоны и протоколы на СИ, поверенные не во всем диапазоне. Учет протоколов в ОЕИ Аналитика стартовал с декабря 2023 года.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (ТПШФА)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
Западно-Сибирский филиал ФГУП "ВНИИФТРИ"
(RA.RU.311579)		 РСТ
  • Нет модификации
    		•  25 25 0 0 25 25 0

    Стоимость поверки Трансформаторы тока (ТПШФА)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора тока типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений     приведены в разделе 1 «Основные сведения» паспорта.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

    Правообладатель

    МЭП «Электроаппарат» ГЭП

    Юридический адрес: 199106, г. Ленинград, 24-я линия Васильевского острова, д. 3/7

    Изготовитель

    МЭП «Электроаппарат» ГЭП (изготовлены в 1955-1957 гг.)
    Адрес: 199106, г. Ленинград, 24-я линия Васильевского острова, д. 3/7

    Испытательный центр

    Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
    Телефон (факс):+7(383)210-08-14, +7(383)210-13-60
    E-mail: director@sniim.ru

    Правообладатель

    МЭП «Электроаппарат» ГЭП
    Юридический адрес: 199106, г. Ленинград, 24-я линия Васильевского острова, д. 3/7

    Принцип действия ТТ основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке первичному току.

    создается ток, пропорциональный

    трансформаторы с фарфоровой кольцеобразно намотанных лент

    ТТ представляют собой проходные, шинные, изоляцией. Сердечники магнитопровода, собранные из электротехнической стали, расположены на фарфоровом изоляторе, который закреплен в металлической панели, предназначенные для установки на подстанциях в сетях переменного тока напряжением 10 кВ при частоте 50 Гц.

    К трансформаторам тока данного типа относятся трансформаторы тока ТПШФА с заводскими номерами 121887, 123928, 123935, 111630, 140879, 140889, 140890, 140523, 134000, 140917, 139599, 139732, 132096, 131913, 134074, 134084, 124812, 127684, 106764, 106248, 119211, 123201, 132646, 128118, 128121.

    Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на информационной табличке в виде цифрового обозначения методом холодной штамповки. Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

    Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование трансформаторов тока не предусмотрено.

    Внешний вид. Трансформаторы тока (ТПШФА), http://oei-analitika.ru

    Место нанесения заводского номера

    У

    Рисунок 1 - Общий вид трансформатора тока с указанием места нанесения заводского номера


    приведена в таблице 3.

    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформаторы тока

    ТПШФА

    1 шт.

    Паспорт

    -

    1 экз.


    приведены в таблицах 1 и 2.

    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение для заводских номеров

    121887,

    140917, 106764,

    140879,

    139732,

    123928,

    106248, 131913,

    140889,

    139599

    123935,

    132096, 128118,

    140890,

    134074,

    128121, 119211,

    111630

    134084,

    123201, 132646,

    124812,

    127684

    134000, 140523

    Номинальное напряжение, кВ

    10

    Номинальная сила первичного тока, А

    4000

    3000

    2000

    Номинальная сила вторичного тока, А

    5

    Класс точности вторичной обмотки (измерение) по ГОСТ 7746

    0,5

    Номинальная вторичная нагрузка вторичной обмотки (измерение), В •А

    30

    Номинальная частота, Гц

    50

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    от -40 до +40
