Номер по Госреестру СИ: 93387-24
93387-24 Полуприцеп-цистерна
(тип 946601)
Назначение средства измерений:
Полуприцеп-цистерна тип 946601 (далее - ППЦ) предназначена для измерений объема нефти и нефтепродуктов.
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Общие сведения
Дата публикации - 02.12.2024
Срок свидетельства -
Номер записи - 195210
ID в реестре СИ - 1420311
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Полуприцеп-цистерна тип 946601,
Производитель
Изготовитель - Общество с ограниченной ответственностью "СЕВЕРО-ЗАПАДНЫЙ АВТО ТРАК" (ООО "СЕВЕРО-ЗАПАДНЫЙ АВТО ТРАК")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2312 от 2024.10.03 ПРИКАЗ_Об утверждении типов средств измерений (19)
№2769 от 2024.11.27 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 3 октября 2024 г. № 2312 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Полуприцеп-цистерна (тип 946601)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "СЕВЕРО-ЗАПАДНЫЙ АВТО ТРАК" (ООО "СЕВЕРО-ЗАПАДНЫЙ АВТО ТРАК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93387-24 |
Полуприцеп-цистерна, тип 946601 Общество с ограниченной ответственностью "СЕВЕРО-ЗАПАДНЫЙ АВТО ТРАК" (ООО "СЕВЕРО-ЗАПАДНЫЙ АВТО ТРАК") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Бесплатный
Кто поверяет Полуприцеп-цистерна (тип 946601)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КИПР" (RA.RU.312109) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Полуприцеп-цистерна (тип 946601)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
ПравообладательОбщество с ограниченной ответственностью «СЕВЕРО-ЗАПАДНЫЙ (ООО «СЕВЕРО-ЗАПАДНЫЙ АВТО ТРАК»)
ИНН 7806345902
Юридический адрес: 195253, г. Санкт-Петербург, ш. Революции, д. 58А
Телефон: +7 (812)335-13-90
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: +7(495)437-55-77 / +7(495)437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоит из алюминиевой сварной цистерны переменного сечения чемоданообразной формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее - ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- горловину с указателем уровня налива;
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер нанесен на заводскую табличку в виде буквенно-цифрового обозначения ударным методом.

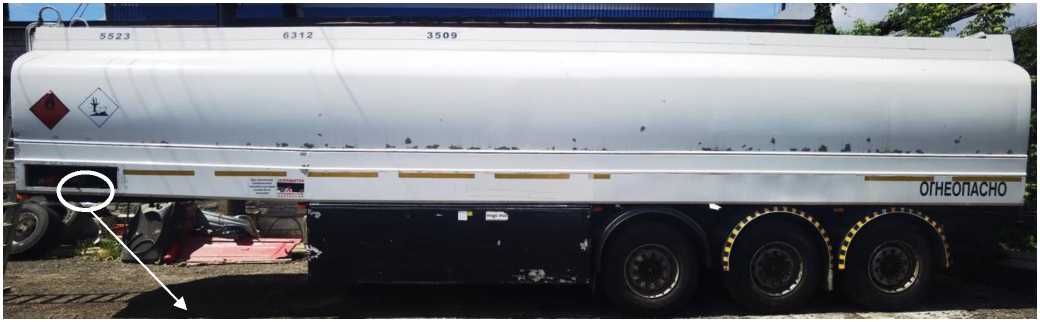

Общий вид ППЦ и место нанесения заводского номера представлены на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид полуприцепа-цистерны тип 946601 и место нанесения заводского номера
Знак поверки наносится на навесную пломбу, проходящую через крепление указателя уровня к горловине и указатель уровня, методом давления, а также на свидетельство о поверке.

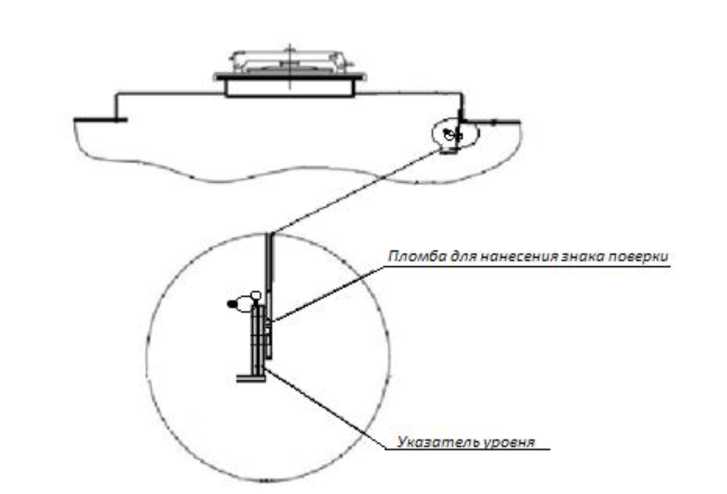

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Таблица 3 - Комплектность
|
Комплектующие |
Обозначение |
Количество |
|
Полуприцеп-цистерна зав. № X89946601B0DL7001 |
тип 946601 |
1 шт. |
|
Запасные части, инструменты и принадлежности |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. |
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
39000 |
|
Действительная вместимость 1 -й секции, дм3 |
6000 |
|
Действительная вместимость 2-й секции, дм3 |
7000 |
|
Действительная вместимость 3-й секции, дм3 |
4000 |
|
Действительная вместимость 4-й секции, дм3 |
8000 |
|
Действительная вместимость 5-й секции, дм3 |
7000 |
|
Действительная вместимость 6-й секции, дм3 |
7000 |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
7100 |
|
Длина, мм, не более |
11600 |
|
Высота, мм, не более |
3550 |
|
Ширина, мм, не более |
2450 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +50 |
