Номер по Госреестру СИ: 93334-24
93334-24 Дефектоскопы многоканальные
(УЗК)
Назначение средства измерений:
Дефектоскопы многоканальные УЗК (далее по тексту - дефектоскопы) предназначены для измерений толщины, временных интервалов и отношений амплитуд сигналов отраженных от дефектов в готовых изделиях.

Внешний вид.
Дефектоскопы многоканальные
Рисунок № 1
Программное обеспечение
Метрологически значимое программное обеспечение (далее по тексту - ПО) «Pipe Inspector» выполняет функции настройки, юстировки, для отображения измеряемых величин, сохранения результатов контроля в базе данных, архивирование результатов измерений с возможностью последующего просмотра и обработки.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014.
Идентификационные данные (признаки) ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Pipe Inspector |
Номер версии (идентификационный номер) ПО |
не ниже 1.7.2410.0 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в ИТЦЯ.401161.136 РЭ «Дефектоскоп многоканальный УЗК. Руководство по эксплуатации», в подразделе 1.6 «Принцип работы дефектоскопа».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийИТЦЯ.401161.136 ТУ «Дефектоскоп многоканальный УЗК. Технические условия».
ПравообладательАкционерное общество «Диаконт» (АО «Диаконт»)
ИНН 7819013502
Адрес юридического лица: 198517, г. Санкт-Петербург, г. Петергоф, Ропшинское ш., д. 4
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Принцип действия дефектоскопов основан на генерации электрических сигналов блоком генераторов БГ-УЗК, создающих с помощью электромагнитно-акустических преобразователей (далее по тексту - ЭМАП) ультразвуковую волну в объекте контроля, отражающуюся от неоднородностей в объекте контроля и преобразующуюся с помощью ЭМАП в электрический сигнал, принимаемый и обрабатываемый блоком акустического тракта ЭМА-УЗК. Визуализация измеряемых параметров осуществляется на А-сканах на экране компьютера.
Конструктивно дефектоскопы состоят из блока акустического тракта ЭМА-УЗК, блока генератора БГ-УЗК, ЭМАП, персонального компьютера с установленным программным обеспечением и линий связи.
Дефектоскопы используются совместно с ЭМАП производства АО «Диаконт».
Дефектоскопы имеют информационную табличку, на которой нанесено методом печати наименование средства измерений и его серийный номер (числовой).
Общий вид с указанием мест пломбировки (для специализированных винтов) от несанкционированного доступа и места нанесения серийного номера дефектоскопов приведены на рисунке 1.
Нанесение знака поверки на дефектоскопы не предусмотрено.
[
J
винтов
Место для нанесения пломбы в виде специализиро ванных
Место нанесения серийного номера

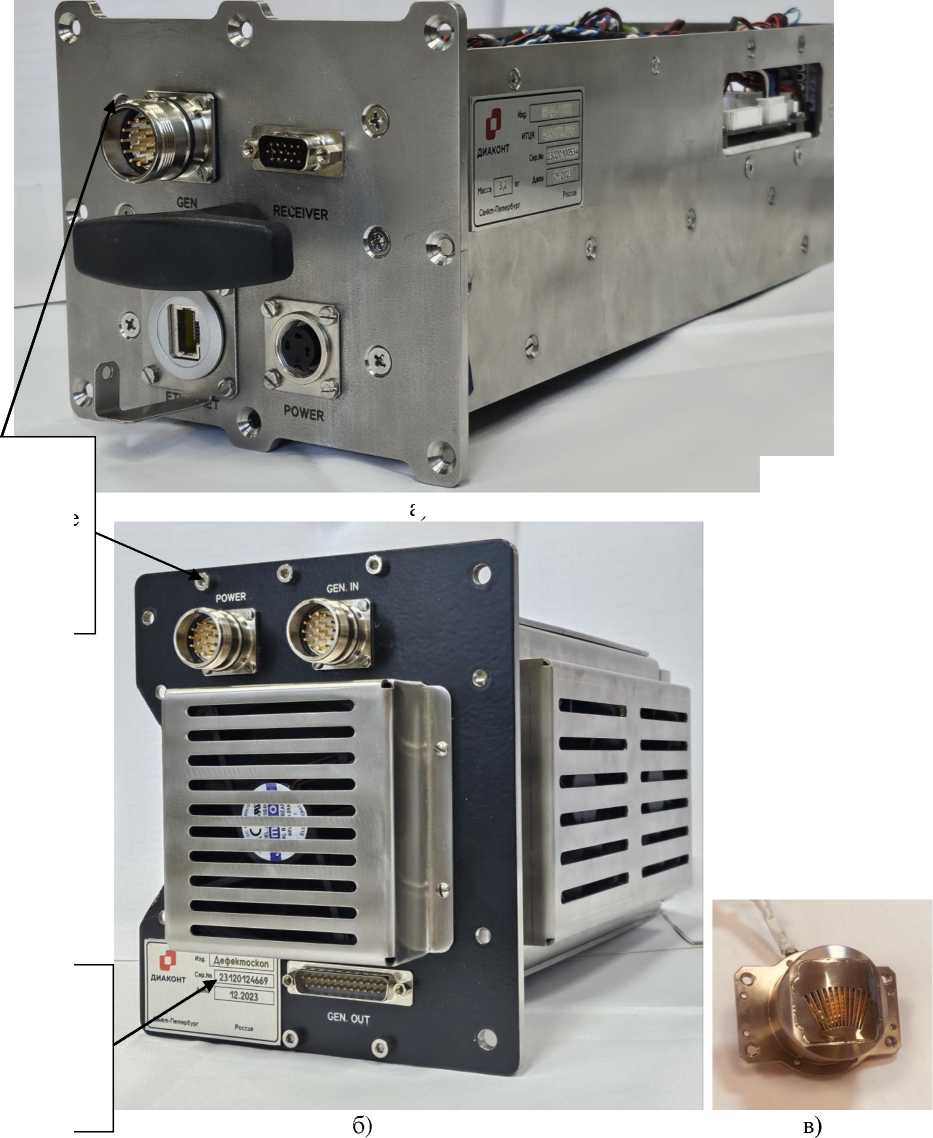

Рисунок 1 - Общий вид дефектоскопов с указанием мест пломбировки (для специализированных винтов), места нанесения серийного номера: а) блок акустического тракта ЭМА-УЗК; б) блок генератора БГ-УЗК; в) ЭМАП
а)
Таблица 4 - Комплектность дефектоскопов
Наименование |
Обозначение |
Количество |
Дефектоскоп многоканальный УЗК в составе: |
ИТЦЯ.401161.136 | |
- блок акустического тракта ЭМА-УЗК; |
ИТЦЯ.468173.028 |
1 шт. |
- блок генераторов БГ-УЗК; |
ИТЦЯ.468173.029 |
1 шт. |
Электромагнитно-акустический преобразователь |
- |
от 1 шт. 1) |
Персональный компьютер с предустановленным программным обеспечением |
- |
1 шт. |
Линия связи |
- |
1 шт. |
Комплект для поверки |
- |
1 шт. |
Руководство по эксплуатации |
ИТЦЯ.401161.136 РЭ |
1 экз. |
Паспорт |
ИТЦЯ.401161.136 ПС |
1 экз. |
Методика поверки |
- |
1 экз. |
1) - тип и количество определяется договором поставки |
Таблица 2 -
Наименование характеристики |
Значение |
Диапазон измерений отношений амплитуд сигналов на входе приемника дефектоскопа, дБ |
от -28 до 0 |
Пределы допускаемой абсолютной погрешности измерений отношений амплитуд сигналов на входе приемника дефектоскопа, дБ
|
±2 ±1 |
Диапазон измерений временных интервалов, мкс |
от 0,1 до 49 |
Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс |
±0,1 |
Диапазон измерений толщины, мм |
от 5 до 30 |
Пределы допускаемой абсолютной погрешности измерений толщины, мм |
±1,0 |
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение | |
Диапазон показаний отношений амплитуд сигналов на | ||
входе приемника дефектоскопа, дБ |
от -42 до 0 | |
Диапазон показаний толщины, мм |
от 2 до 30 | |
Количество каналов, шт. |
4 | |
Параметры электрического питания: | ||
- напряжение постоянного тока, В |
45±3 | |
Габаритные размеры, мм, не более: |
блок акустического |
блок генератора |
тракта ЭМА-УЗК: |
БГ-УЗК: | |
- длина |
370 |
365 |
- ширина |
145 |
190 |
- высота |
130 |
165 |
Масса, кг, не более: | ||
- блок акустического тракта ЭМА-УЗК |
3 | |
- блок генератора БГ-УЗК |
10 | |
Условия эксплуатации: | ||
- температура окружающей воздуха, °С |
от +15 до +35 |
Наименование характеристики |
Значение |
- относительная влажность воздуха при температуре +25 °С, %, не более |
80 |
