Номер по Госреестру СИ: 92891-24
92891-24 Преобразователи частоты конфигурируемые 5кВт
(Обозначение отсутствует)
Назначение средства измерений:
Преобразователи частоты конфигурируемые 5кВт (далее - ПЧ) предназначены для измерительных преобразований сигналов силы постоянного тока и сопротивления в цифровой код.
Внешний вид.
Преобразователи частоты конфигурируемые 5кВт
Рисунок № 1
Внешний вид.
Преобразователи частоты конфигурируемые 5кВт
Рисунок № 2
Внешний вид.
Преобразователи частоты конфигурируемые 5кВт
Рисунок № 3
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 14.08.2029
Номер записи - 194693
ID в реестре СИ - 1418172
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Обозначение отсутствует,
Производитель
Изготовитель - Акционерное общество "Диаконт" (АО "Диаконт")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1876 от 2024.08.14 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Преобразователи частоты конфигурируемые 5кВт (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Диаконт" (АО "Диаконт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79927-20 02.12.2025 |
Системы магнитной дефектоскопии с переменным намагничиванием модернизированные , СМДПН Акционерное общество "Диаконт" (АО "Диаконт") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
92891-24 14.08.2029 |
Преобразователи частоты конфигурируемые 5кВт, Обозначение отсутствует Акционерное общество "Диаконт" (АО "Диаконт") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
92891-24 14.08.2029 |
Преобразователи частоты конфигурируемые 5кВт, Обозначение отсутствует Акционерное общество "Диаконт" (АО "Диаконт") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
93334-24 30.09.2029 |
Дефектоскопы многоканальные, УЗК Акционерное общество "Диаконт" (АО "Диаконт") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Кто поверяет Преобразователи частоты конфигурируемые 5кВт (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 9 | 7 | 2 | 7 | 0 | 9 | 2 | 7 |
Стоимость поверки Преобразователи частоты конфигурируемые 5кВт (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) ПЧ представляет собой совокупность программ, обеспечивающих функционирование при заданном режиме совместимости и взаимодействия её компонентов.
Встроенное ПО устанавливается в энергонезависимую память ПЧ в процессе их производства на заводе-изготовителе. Конструкция ПЧ исключает возможность доступа и несанкционированного влияния на встроенное ПО и измерительную информацию в процессе эксплуатации.
Внешнее ПО предназначено для анализа и отображения измерительной информации. Для защиты внешнего ПО и измерительной информации от несанкционированного доступа предусмотрено многоступенчатое разграничение прав доступа. Защита реализована с помощью различных паролей для каждого из уровней доступа к ПО.
Идентификационные данные и уровень защиты ПО, входящих в состав комплекса, приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Программный комплекс ПЧ |
|
Идентификационный номер ПО |
DS14.80002-01 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Использование по назначению» DDIA.656121.001-0005 РЭ «Преобразователь частоты конфигурируемый 5 кВт. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ПЧГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
№ 3456 «Об утверждении измерений электрического
Приказ Росстандарта от 30 декабря 2019 г. Государственной поверочной схемы для средств сопротивления постоянного и переменного тока»;
№ 2091 «Об утверждении
Приказ Росстандарта от 1 октября 2018 г.
Государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1^10’16 до 100 А»;
DDIA.656121.001-0005 ТУ «Преобразователь частоты конфигурируемый 5 кВт. Технические условия».
ПравообладательАкционерное общество «Диаконт» (АО «Диаконт»)
ИНН 7819013502
Юридический адрес: 198517, г. Санкт- Петербург, Ропшинское ш., д. 4 Телефон: (812) 334-00-81
Web-сайт: www.diakont.ru
E-mail: diakont@diakont.com
Изготовитель
Акционерное общество «Диаконт» (АО «Диаконт»)ИНН 7819013502
Адрес юридического лица: 198517, г. Санкт- Петербург, Ропшинское ш., д. 4 Адрес места осуществления деятельности:
195274, г. Санкт- Петербург, Учительская ул., д. 2
Телефон: (812) 334-00-81
Web-сайт: www.diakont.ru
E-mail: diakont@diakont.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: (495) 437-55-77
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Акционерное общество «Диаконт» (АО «Диаконт»)ИНН 7819013502
Юридический адрес: 198517, г. Санкт- Петербург, Ропшинское ш., д. 4 Телефон: (812) 334-00-81
Web-сайт: www.diakont.ru
E-mail: diakont@diakont.com
Принцип действия основан на:
-
- преобразовании значений термосопротивления, поступающее от датчиков Pt100 (а=0,00385 °С-1), в значение цифрового сигнала;
-
- преобразовании значений аналогового сигнала типа «токовая петля» в значение цифрового сигнала.
В ПЧ предусмотрен 1 встроенный аналоговый вход и 1 встроенный аналоговый выход.
Предусмотрена возможность работы с двумя типами входных и выходных аналоговых сигналов: с внешним («пассивный приемник») и внутренним («активный приемник») источником питания.
ПЧ изготавливается в модификации DDIA-08Е2-W3M1М3-B430-NТ.
Корпус ПЧ изготавливается из алюминиевого сплава, окрашиваемого в черный цвет.
Заводской номер ПЧ в форме числового и символьного кода наносится на наклейку (рисунок 1) на корпусе, согласно рисунку 2, типографским способом.
Пломбировка выполнена с помощью металлических заклепок. Заводской номер нанесен на наклейку и нанесен на корпус. Внешний вид, схема пломбировки и место установки идентификационной наклейки приведено на рисунке 2.
Нанесение знака поверки на корпус ПЧ и в паспорт ПЧ не предусмотрено.
Место нанесения заводского номера
Масса 5.4 кг
’Преобразователь частоты конфигурируемый 5 кВт DDIA-08E2-W3M1M3-B430-NT
Вход: АС 230/400 В 50/60 Гц
Выходная мощность: 5000 Вт
Зав. №; 23040101798 Дата; 2024
Рисунок 1 - Вид наклейки
Пломбировка в виде заклепок

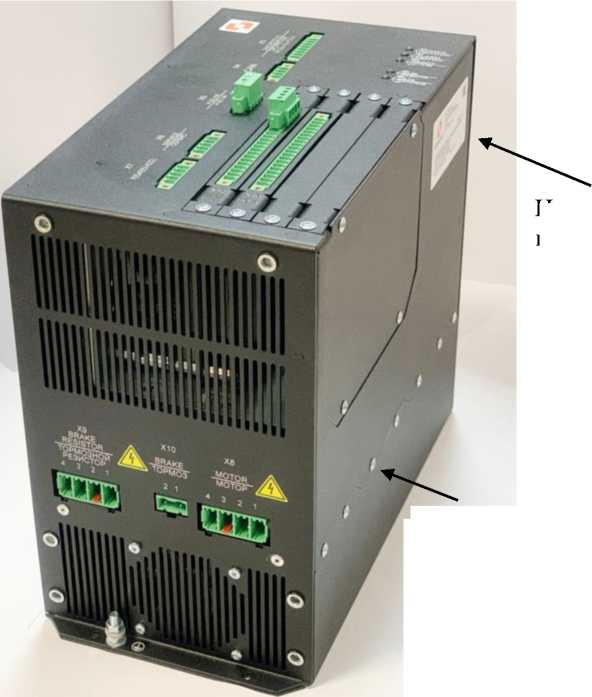

Рисунок 2 - Общий вид и схема пломбировки преобразователя частоты конфигурируемого DDIA 5кВт
Идентификационная наклейка
Таблица 5 - Комплектность ПЧ
|
Наименование |
Обозначение |
Примечание |
|
Преобразователи частоты конфигурируемые DDIA 5кВт |
— |
1 шт. |
|
Комплект монтажных частей |
DDIA.421941.001 |
1 компл. |
|
Комплект ответных разъемов |
DDIA.421941.002 |
1 компл. |
|
Комплекты эксплуатационной документации |
— |
1 компл. |
|
Электронный носитель с сервисным ПО |
DS14.80002-01 ЭН |
1 шт. |
Таблица 2 -
|
Вид канала |
Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов | |
|
на входе |
на выходе | |
|
Преобразование аналогового сигнала типа «токовая петля» в цифровой сигнал |
от 4 до 20 мА |
24 бита |
|
Преобразование сигналов от термопроебразователя сопротивления в цифровой сигнал |
Pt100 (а=0,00385 °C-1) от 5 до 160 °С |
16 бит |
Пределы допускаемой приведенной погрешности в рабочих условиях применения, % от диапазона, ±
Таблица 3 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон напряжения питания от сети постоянного тока, В |
24 ± 2 |
|
Габаритные размеры, мм, не более - высота |
270 |
|
- длина |
245 |
|
- ширина |
44 |
|
Масса, кг, не более: |
6 |
|
Рабочие условия: - температуры окружающей среды, °С |
от 0 до +60 |
|
- относительная влажность, % |
до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка на отказ, ч |
50 000 |
