Номер по Госреестру СИ: 93282-24
93282-24 Системы измерительные СИ РМ-760.9500-0 контроля параметров изделий 760
(Обозначение отсутствует)
Назначение средства измерений:
Системы измерительные СИ РМ-760.9500-0 контроля параметров изделий 760 (далее - система или СИ РМ-760) предназначены для воспроизведения и измерений напряжения и силы постоянного тока, длительности сигналов, а также для регистрации и отображения результатов измерений и расчетных величин.
Внешний вид.
Системы измерительные СИ РМ-760.9500-0 контроля параметров изделий 760

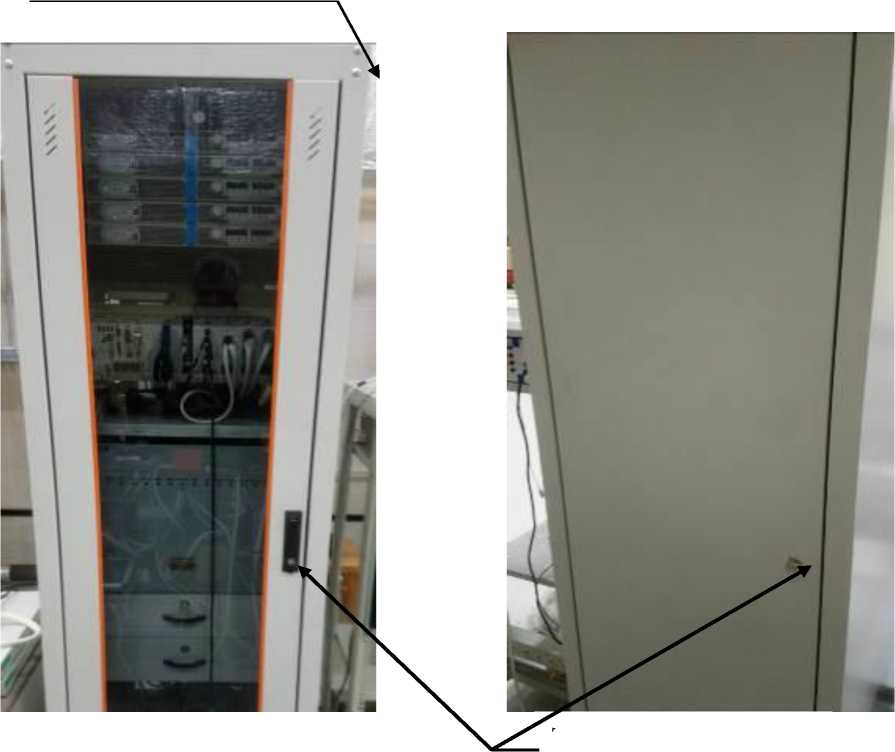

Рисунок № 1
Внешний вид.
Системы измерительные СИ РМ-760.9500-0 контроля параметров изделий 760

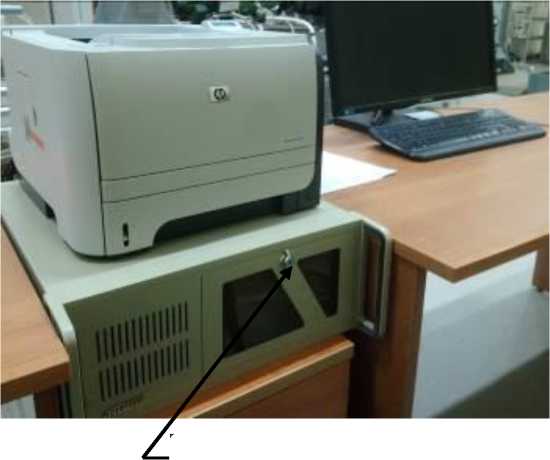

Рисунок № 2
Внешний вид.
Системы измерительные СИ РМ-760.9500-0 контроля параметров изделий 760

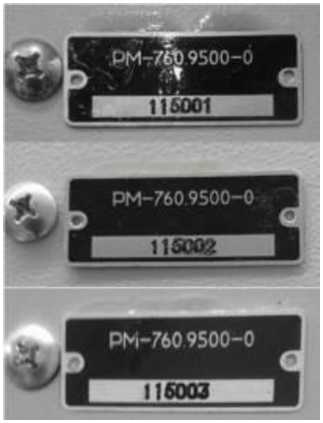

Рисунок № 3
Общие сведения
Дата публикации - 26.09.2024
Срок свидетельства -
Номер записи - 195107
ID в реестре СИ - 1420101
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РМ-760.9500-0, Нет модификации,
Производитель
Изготовитель - Акционерное Общество "Государственное машиностроительное конструкторское бюро "Вымпел" им. И.И. Торопова" (АО "Гос МКБ "Вымпел" им. И.И. Торопова")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.
Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.
Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.
Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 234 дн.
Приказы РСТ, где упоминается данный тип СИ
№2271 от 2024.09.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Системы измерительные СИ РМ-760.9500-0 контроля параметров изделий 760 (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное Общество "Государственное машиностроительное конструкторское бюро "Вымпел" им. И.И. Торопова" (АО "Гос МКБ "Вымпел" им. И.И. Торопова")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79695-20 |
Системы измерительные контроля параметров изделий 180, СИ РМ-180 Акционерное Общество "Государственное машиностроительное конструкторское бюро "Вымпел" им. И.И. Торопова" (АО "Гос МКБ "Вымпел" им. И.И. Торопова") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
93282-24 |
Системы измерительные СИ РМ-760.9500-0 контроля параметров изделий 760, Обозначение отсутствует Акционерное Общество "Государственное машиностроительное конструкторское бюро "Вымпел" им. И.И. Торопова" (АО "Гос МКБ "Вымпел" им. И.И. Торопова") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Назначение. Этот отчет — сводная аналитика по публикациям приказов Росстандарта. Он помогает быстро оценить общий объем и ритм выпусков, увидеть актуальность данных и ключевые показатели за текущий год, не погружаясь в первичную таблицу.
KPI и динамика. В верхних карточках показаны базовые метрики: первая и последняя даты публикаций, общее число приказов, количество уникальных типов и YTD. Блок графиков раскрывает ежедневную динамику (столбцы) с 7-дневной скользящей средней (линия) и кумулятивный итог, что позволяет отследить всплески и общий тренд.
Сезонность и структура. Теплокарта «год × месяц» подсвечивает сезонные пики, а распределение по дням недели показывает рабочие паттерны публикаций. Сравнение YTD vs LYTD по ISO-неделям помогает сопоставить темп с прошлым годом, а диаграммы по типам приказов и тематикам (по ключевым словам заголовков) дают представление о содержательной структуре потока.
Контроль качества и списки. Таблицы выделяют «пиковые дни», возможные дубликаты номеров в пределах года, самые длинные разрывы между публикациями и последние 50 записей; это упрощает проверку качества и оперативный мониторинг. Для заголовков оценивается их заполненность и длина, а все таблицы интерактивны: доступны поиск, сортировка и пагинация.
Бесплатный
Кто поверяет Системы измерительные СИ РМ-760.9500-0 контроля параметров изделий 760 (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 3 | 3 | 0 | 0 | 3 | 3 | 0 | ||
| АО "ГОС МКБ "ВЫМПЕЛ" ИМ. И.И. ТОРОПОВА" (РОСС СОБ 3.00231.2014) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Системы измерительные СИ РМ-760.9500-0 контроля параметров изделий 760 (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение систем включает в себя общее и специальное ПО.
СПО предназначено для реализации алгоритмов контроля характеристик изделий, вывода результатов измерений на экран, в файл или на принтер.
Программное обеспечение системы предназначено для проверки параметров изделий 760 в автоматизированном режиме. Метрологически значимая часть программного обеспечения (ПО) системы представляет программный продукт:
-
- контроль изделия «Main RT»;
-
- проведение поверки «Certification_ARM».
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 -
ПО
данные
|
Идентификационные данные (признаки) |
Контроль изделия |
Проведение поверки |
|
Идентификационное наименование ПО |
«Main RT» |
«Certification ARM» |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.5 |
1.0 |
Системы располагаются в сооружениях с ограниченным допуском, отсутствием исключает несанкционированный и данные достаточно защищены контрольной суммы, отсутствие
интерфейса связи с внешним сетевым окружением, что доступ к метрологически значимой части ПО.
Метрологически значимая часть ПО системы с помощью специальных средств защиты (проверка
протоколов передачи данных и интерфейсов связи) от преднамеренных и непреднамеренных изменений, что соответствует уровню защиты «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и на боковую панель стойки С-760 (760.9500-0) в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.1 руководства по эксплуатации СИ РМ-760.9500-0 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Общие положения;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091. «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А».
ПравообладательАкционерное общество «Государственное машиностроительное конструкторское бюро «Вымпел» имени И.И.Торопова» (АО «Гос МКБ «Вымпел» им. И.И.Торопова»)
ИНН 7733546058
Юридический адрес: 125424 г. Москва, Волоколамское ш., д. 90
Телефон: (495) 491-05-31
Факс: (495) 490-22-22
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: (495) 437-99-79
Факс: (495) 437-56-66
Конструктивно система включает в себя: стойку С-760 (760.9500-0), в состав которой входят: шкаф аппаратурный Ecoline LRR 42U 68; источники питания напряжений постоянного тока Heiden (GEN-4038 в количестве 4-х шт. и GEN-4019); блок коммутации электропитания БКЭ 760.9503-0, в состав которого входят: модули защиты и фильтрации МРР3-С15АМУ в количестве 2-х шт., модули защиты и фильтрации МРМ2-Б5ДМУ в количестве 4-х шт., модули защиты и фильтрации МРМ3-В10ДМУ в количестве 4-х шт., блок датчиков 760.9503-180, платы 760.9514-70 в количестве 2-х шт., узел контроля питания 760.9503-200. Также в состав стойки входит блок управления NI-PXI в составе: шасси NI-PXI-1045, контроллер NI-PXI-8110, модуль GBIB/ENET NI-PXI-8232,
модуль
CAN/XS NI-PXI-8513, модуль DIO NI-PXI-6528, модуль MIL-1553 ACX 1553-3U-2, модуль RS-232 NI-PXI-8432/4, модуль DAQ NI-PXI-6255, модуль COMM NI-PXI-2566, модуль RS-485 NI-PXI-8431/8. Также в состав системы входят: блок сопряжения БС 760.9504-0, коробка разрывная РК 760.9527-0, промышленный IBM совместимый компьютер; комплект монтажных частей. Дополнительно система включает в себя оборудование для проведения поверки, в комплект которого входят: пульт проверки ППСИ-760.9500-0 (для вывода сигналов и команд на внешние устройства) и комплект монтажных частей поставляемые по отдельному заказу.
Принцип действия систем основан на последовательном формировании управляющих сигналов, обеспечивающих работу изделия и измерении параметров, характеризующих его работоспособность. При обнаружении несоответствия какого-либо параметра заданному значению на любом шаге измерительного контроля управляющая программа системы сообщает пользователю об ошибке и прекращает подачу питающих напряжений на изделие.
Функционально система состоит из измерительных каналов (ИК):
- ИК напряжения постоянного тока по цепи «27 В (Б)»;
- ИК напряжения постоянного тока по цепи «27 В-2 (к)»;
- ИК напряжения постоянного тока по цепи «27 В СЭП»;
- ИК напряжения постоянного тока по цепи «- 27 В СЭП»;
- ИК напряжения постоянного тока по цепи «20 В СЭП»;
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
- ИК
напряжения постоянного тока по цепи «- 20 В СЭП»; напряжения постоянного тока по цепи «20 В (к)»; напряжения постоянного тока по цепи «- 20 В (к)»; напряжения постоянного тока по цепи «40 В (к)»; напряжения постоянного тока по цепи «- 40 В (к)»; напряжения постоянного тока по цепи «Р1»; напряжения постоянного тока по цепи «Р2»; напряжения постоянного тока по цепи «Ри1»; напряжения постоянного тока по цепи «Ри2»; напряжения постоянного тока по цепи «Рэ»;
напряжения постоянного тока по цепи «5и1к»; напряжения постоянного тока по цепи «5и2к»; напряжения постоянного тока по цепи «51к»; напряжения постоянного тока по цепи «52к»; напряжения постоянного тока по цепи «5эк»; напряжения постоянного тока по цепи «Вкл. Т»; напряжения постоянного тока по цепи «27 В Подг.»; напряжения постоянного тока по цепи «27 В-Бл.2»; напряжения постоянного тока по цепи «- 27 В-Бл.2»; напряжения постоянного тока по цепи «27 В-Бл.6»; напряжения постоянного тока по цепи «- 27 В-Бл.6»; силы силы силы силы силы силы силы силы силы силы силы силы силы силы
постоянного тока по цепи «27 В (Б)»; постоянного тока по цепи «27 В-2 (к)»; постоянного тока по цепи «27 В СЭП»; постоянного тока по цепи «- 27 В СЭП»; постоянного тока по цепи «20 В СЭП»;
постоянного тока по цепи «- 20 В СЭП»; постоянного тока по цепи «20 В (к)»;
постоянного тока по цепи «- 20 В (к)»; постоянного тока по цепи «40 В (к)»;
постоянного тока по цепи «- 40 В (к)»; постоянного тока по цепи «27 В-Бл.2»;
постоянного тока по цепи «- 27 В-Бл.2»; постоянного тока по цепи «27 В-Бл.6»;
постоянного тока по цепи «- 27 В-Бл.6»;
-
- ИК длительности сигнала по цепи «Пуск К»;
-
- ИК длительности сигнала по цепи «ПТ»;
-
- ИК воспроизведения длительности сигнала по цепи «Пуск+».
ИК напряжения постоянного тока
по цепям «27 В (Б)», «27 В-2 (к)», «27 В СЭП», «- 27 В СЭП», «20 В СЭП», «- 20 В СЭП», «20 В (к)», «- 20 В (к)», «40 В (к)», «- 40 В (к)», «Вкл.Т», «27 В Подг.», «Р1», «Р2», «Ри1», Ри2», «Риэ», «5и1к», «5и2к», «51к», «52к», «5эк»
Принцип действия ИК основан на преобразовании напряжений постоянного тока, посредством блока сопряжения (БС), по цепям «27 В (Б)», «27 В-2 (к)», «27 В СЭП», «- 27 В СЭП», «20 В СЭП», «- 20 В СЭП», «20 В (к)», «- 20 В (к)», «40 В (к)», «- 40 В (к)», «Вкл.Т», «2'7 В Подг.», «Р1», «Р2», «Ри1», Ри2», «РиЭ», «5и1к», «5и2к», «51к», «52к», «5эк» с объекта контроля в реальном времени с помощью модуля АЦП DAQ NI-PXI-6255 подключенного по интерфейсу к компьютеру системы, в цифровой код с последующей обработкой и выдачей результатов измерения на внешние устройства в виде, удобном для пользователя.
ИК напряжения постоянного тока
по цепям «27В-Бл.2», «- 27В-Бл.2», «27 В-Бл.6», «- 27 В-Бл.6»
Принцип действия ИК основаны на преобразовании напряжений постоянного тока, посредством БС 760.9504-0, по цепям «27В-Бл.2», «- 27В-Бл.2», «27 В-Бл.6», «- 27 В-Бл.6» от источников питания в реальном времени с помощью модуля АЦП DAQ NI-PXI-6255 подключенного по интерфейсу к компьютеру системы, в цифровой код с последующей обработкой и выдачей результатов измерения на внешние устройства в виде, удобном для пользователя.
ИК силы постоянного тока
по цепям «27 В (Б)», «27 В-2 (к)», «27 В СЭП», «- 27 В СЭП», «20 В СЭП», «- 20 В СЭП», «20 В (к)», «- 20 В (к)», «40 В (к)», «- 40 В (к)», «27В-Бл.2», «- 27В-Бл.2», «27 В-Бл.6», «- 27 В-Бл.6»
Принцип действия ИК основан на преобразовании силы постоянного тока, посредством датчиков тока БКЭ 760.9503-0 в напряжение постоянного тока с последующим преобразованием в цифровой код, в реальном времени, с помощью модуля АЦП DAQ NI-PXI-6255 подключенного по интерфейсу к компьютеру системы, обработкой и выдачей результатов измерения на внешние устройства в виде, удобном для пользователя.
ИК длительности сигнала по цепям «Пуск К» и «ПТ»
Принцип действия ИК основан на измерении длительности сигнала с исследуемого объекта путём подсчёта числа тактовых импульсов с последующим преобразованием в реальном времени, в цифровой код с помощью модуля цифрового ввода-вывода DIO NI-PXI-6528 подключенного по интерфейсу к компьютеру системы, обработкой и выдачей результатов измерения на внешние устройства в виде, удобном для пользователя.
ИК воспроизведения длительности сигнала по цепи «Пуск+»
Принцип действия ИК основан на формировании с помощью универсального коммутационного модуля АЦП COMM NI-PXI-2566, сигнала «Пуск +» с заданной длительностью и напряжением постоянного тока 27 В на объект контроля с последующей выдачей на проверяемое изделие.
По условиям эксплуатации СИ РМ-760.9500-0 удовлетворяет требованиям группы B1 климатического исполнения по ГОСТ Р 52931-2008 с диапазоном рабочих температур от 10 до 35 °С и относительной влажностью воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.
Внешний вид систем, изготовленных в единичных экземплярах, заводские номера №№ 115001; 115002; 115003, и их составных частей приведены на рисунках 1 - 4. Защита от несанкционированного доступа к компонентам системы обеспечивается:
-
- запиранием передней и задней дверей стойки на ключ в соответствии с рисунками 1 и 2.
-
- запиранием передней панели системного блока на ключ в соответствии с рисунком 3:
Заводской номер в формате шести арабских цифр нанесен на заводской знак расположенный на боковой панели шкафа аппаратурного Ecoline стойкими чернилами и покрыт прозрачным лаком, что обеспечивает надежную гарантию прочтения и сохранности номера в процессе эксплуатации систем, на весь срок службы в соответствии с рисунком 4.
Обеспечена возможность нанесения знака поверки на боковую панель стойки, под заводским знаком, в виде наклейки.
Место нанесение наклейки
Запирающее устройство
Рисунок 1
Рисунок 3
Запирающее устройство
Рисунок 2
Рисунок 4
Комплект поставки приведен в таблице 4.
Таблица 4 - Перечень составных частей системы измерительной СИ РМ -760
|
Обозначение |
Наименование |
Кол-во1) экз./шт. |
Примечан ие |
|
1 |
2 |
3 |
4 |
|
760.9500-0 |
Стойка С-760 |
1 | |
|
LRR 42U 68 |
Шкаф аппаратурный Ecoline |
1 | |
|
760.9503-0 |
Блок коммутации электропитания КЭ-760 |
1 | |
|
GEN-4038 |
Блоки питания HEIDEN |
4 | |
|
GEN-4019 |
1 | ||
|
NI-PXI |
Блок управления, в составе: |
1 | |
|
NI-PXI-1045 |
Шасси |
1 | |
|
NI-PXI-8110 |
Контроллер |
1 | |
|
NI-PXI-8232 |
Модуль GBIB/ENET |
1 | |
|
NI-PXI-8513 |
Модуль CAN/XS |
1 | |
|
NI-PXI-6528 |
Модуль DIO |
1 | |
|
ACX 1553-3U-2 |
Модуль MIL-1553 |
1 | |
|
NI-PXI-8432/4 |
Модуль RS-232 |
1 | |
|
NI-PXI-6255 |
Модуль DAQ |
1 | |
|
NI-PXI-2566 |
Модуль COMM |
2 | |
|
NI-PXI-8431/8 |
Модуль RS-485 |
1 | |
|
760.9504-0 |
Блок сопряжения БС-760 |
1 | |
|
760.9527-0 |
Коробка разрывная РК-760 |
1 | |
|
IBM совместимый компьютер, USB 2,0 |
1 | ||
|
Комплект периферийного оборудования |
1 | ||
|
Монитор 17” |
1 | ||
|
Принтер |
1 | ||
|
Клавиатура |
1 | ||
|
Мышь |
1 | ||
|
Комплект монтажных частей | |||
|
760.9500-10 |
Жгут 1 |
1 | |
|
760.9500-20 |
Жгут 2 |
1 | |
|
760.9500-40 |
Жгут 4 |
1 | |
|
760.9500-50 |
Жгут 5 |
1 | |
|
760.9500-60 |
Жгут 6 |
1 | |
|
760.9500-100 |
Жгут 10 |
1 | |
|
760.9500-110 |
Жгут 11 |
1 | |
|
760.9500-120 |
Жгут 12 |
1 | |
|
760.9500-150 |
Жгут 15 |
1 | |
|
760.9500-160 |
Жгут 16 |
1 | |
|
760.9500-170 |
Жгут 17 |
1 | |
|
760.9500-200 |
Жгут 20 |
1 | |
|
1 |
2 |
3 |
4 |
|
760.9500-300 |
Жгут 30 |
1 | |
|
760.9500-360 |
Жгут 36 |
1 | |
|
760.9500-350 |
Переходник 1 |
1 | |
|
760.9500-370 |
Переходник 2 |
1 | |
|
760.9500-380 |
Переходник 3 |
1 | |
|
СИ РМ -760.9500-0 РЭ |
Системы измерительные СИ РМ-760.9500-0 контроля параметров изделий 760. Руководство по эксплуатации |
1 | |
|
СИ РМ -760.9500-0 ФО |
Система измерительная СИ РМ-760.9500-0 контроля параметров изделий 760. Формуляр |
1 | |
|
Примечание: 1) количество составных частей указано для каждого экземпляра комплекса | |||
Метрологические характеристики системы приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
Кол-во ИК |
|
1 |
2 |
3 |
|
ИК напряжения постоянного тока по цепи «27 В ( |
'Б)» | |
|
Диапазон измерений напряжения постоянного тока по цепи «27 В (Б)», В |
от +24 до +34 |
1 |
|
Пределы допускаемой приведенной к высшему пределу (к ВП) погрешности измерений напряжения постоянного тока по цепи «27 В (Б)», % |
±3 | |
|
ИК напряжения постоянного тока по цепи «27 В-2 (к)» | ||
|
Диапазон измерений напряжения постоянного тока по цепи «27 В-2 (к)», В |
от +24 до +34 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока по цепи «27 В-2 (к)», % |
±3 | |
|
ИК напряжения постоянного тока по цепи «27 В СЭП» | ||
|
Диапазон измерений напряжения постоянного тока по цепи «27 В СЭП», В |
от +24 до +34 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока по цепи «27 В СЭП», % |
±3 | |
|
1 |
2 |
3 |
|
ИК напряжения постоянного тока по цепи «- 27 В СЭП» | ||
|
Диапазон измерений напряжения постоянного тока по цепи «-27 В СЭП», В |
от -34 до -24 | |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока по цепи «27 В СЭП», % |
±3 | |
|
ИК напряжения постоянного тока по цепи «20 В СЭП» | ||
|
Диапазон измерений напряжения постоянного тока по цепи «20 В СЭП», В |
от +17 до +24 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока по цепи «20 В СЭП», % |
±3 | |
|
ИК напряжения постоянного тока по цепи «- 20 В СЭП» | ||
|
Диапазон измерений напряжения постоянного тока по цепи «- 20 В СЭП», В |
от -24 до -17 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока по цепи «- 20 В СЭП», % |
±3 | |
|
ИК напряжения постоянного тока по цепи «20 В (к)» | ||
|
Диапазон измерений напряжения постоянного тока по цепи «20 В (к)», В |
от +17 до +24 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока по цепи «20 В (к)», % |
±3 | |
|
ИК напряжения постоянного тока по цепи «- 20 В |
(к)» | |
|
Диапазон измерений напряжения постоянного тока по цепи «-20 В (к)», В |
от -24 до -17 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока по цепи «-20 В (к)», % |
±3 | |
|
ИК напряжения постоянного тока по цепи «40 В (к)» | ||
|
Диапазон измерений напряжения постоянного тока по цепи «40 В (к)», В |
от +24 до +40 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока по цепи «40 В (к)», % |
±3 | |
|
ИК напряжения постоянного тока по цепи «- 40 В |
(к)» | |
|
Диапазон измерений напряжения постоянного тока по цепи «- 40 В (к)», В |
от -40 до -24 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока по цепи «- 40 В (к)», % |
±3 | |
|
ИК напряжения постоянного тока по цепи «Р1» | ||
|
Диапазон измерений напряжения постоянного тока по цепи «Р1», В |
от -10 до -8 от +8 до +10 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока по цепи «Р1», % |
±3 | |
|
ИК напряжения постоянного тока по цепи «Р2» | ||
|
Диапазон измерений напряжения постоянного тока по цепи «Р2», В |
от -10 до -8 от +8 до +10 | |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока по цепи «Р2», % |
±3 | |
|
1 |
2 |
3 |
|
ИК напряжения постоянного тока по цепи «Ри1» | ||
|
Диапазон измерений напряжения постоянного тока по цепи «Ри1», В |
от -10 до -8 от +8 до +10 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока по цепи «Ри1», % |
±3 | |
|
ИК напряжения постоянного тока по цепи «Ри2» | ||
|
Диапазон измерений напряжения постоянного тока по цепи «Ри2», В |
от -10 до -8 от +8 до +10 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока по цепи «Ри2», % |
±3 | |
|
ИК напряжения постоянного тока по цепи «Рэ» | ||
|
Диапазон измерений напряжения постоянного тока по цепи «Рэ», В |
от -10 до -8 от +8 до +10 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока по цепи «Рэ», % |
±3 | |
|
ИК напряжения постоянного тока по цепи «5и 1 к» | ||
|
Диапазон измерений напряжения постоянного тока по цепи «5и1к», В |
от -10 до -8 от +8 до +10 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока по цепи «5и1к», % |
±3 | |
|
ИК напряжения постоянного тока по цепи «5и2к» | ||
|
Диапазон измерений напряжения постоянного тока по цепи «5и2к», В |
от -10 до -8 от +8 до +10 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока по цепи «5и2к», % |
±3 | |
|
ИК напряжения постоянного тока по цепи «51 к» | ||
|
Диапазон измерений напряжения постоянного тока по цепи «51 к», В |
от -10 до -8 от +8 до +10 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока по цепи «51к», % |
±3 | |
|
ИК напряжения постоянного тока по цепи «52к» | ||
|
Диапазон измерений напряжения постоянного тока по цепи «52к», В |
от -10 до -8 от +8 до +10 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока по цепи «52к», % |
±3 | |
|
ИК напряжения постоянного тока по цепи «5эк» | ||
|
Диапазон измерений напряжения постоянного тока по цепи «5эк», В |
от -10 до -8 от +8 до +10 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока по цепи «5эк», % |
±3 | |
|
ИК напряжения постоянного тока по цепи «Вкл. Т» | ||
|
Диапазон измерений напряжения постоянного тока по цепи «Вкл. Т», В |
от +24 до +34 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока по цепи «Вкл. Т», % |
±3 | |
|
1 |
2 |
3 |
|
ИК напряжения постоянного тока по цепи внешнего источника «27 В Подг.» | ||
|
Диапазон измерений напряжения постоянного тока по цепи внешнего источника «27 В П», В |
от +24 до +34 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока по цепи «27 В П», % |
±3 | |
|
ИК напряжения постоянного тока по цепи «27 В-Бл.2» | ||
|
Диапазон измерений напряжения постоянного тока по цепи «27 В-Бл.2», В |
от +24 до +34 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока по цепи «27 В-Бл.2», % |
±3 | |
|
ИК напряжения постоянного тока по цепи «- 27 В-Бл.2» | ||
|
Диапазон измерений напряжения постоянного тока по цепи «-27 В-Бл.2», В |
от -34 до -24 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока по цепи «-27 В-Бл.2», % |
±3 | |
|
ИК напряжения постоянного тока по цепи «27 В-Бл.6» | ||
|
Диапазон измерений напряжения постоянного тока по цепи «27 В-Бл.6», В |
от +24 до +34 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока по цепи «27 В-Бл.6», % |
±3 | |
|
ИК напряжения постоянного тока по цепи «- 27 В-Бл.6» | ||
|
Диапазон измерений напряжения постоянного тока по цепи «-27 В-Бл.6», В |
от -34 до -24 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока по цепи «-27 В-Бл.6», % |
±3 | |
|
ИК силы постоянного тока по цепи «27 В (Б)» | ||
|
Диапазон измерения силы постоянного тока по цепи «27 В (Б)», А |
от 0,1 до 5,0 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерения силы постоянного тока по цепи «27 В (Б)», % |
±3 | |
|
ИК силы постоянного тока по цепи «27 В-2 (к)» | ||
|
Диапазон измерения силы постоянного тока по цепи «27 В-2 (к)», А |
от 0,1 до 5,0 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерения силы постоянного тока по цепи «27 В-2 (к)», % |
±3 | |
|
ИК силы постоянного тока по цепи «27 В СЭП» | ||
|
Диапазон измерения силы постоянного тока по цепи «27 В СЭП», А |
от 0,1 до 5,0 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерения силы постоянного тока по цепи «27 В СЭП», % |
±3 | |
|
ИК силы постоянного тока по цепи «- 27 В СЭП» | ||
|
Диапазон измерения силы постоянного тока по цепи «- 27 В СЭП», А |
от 0,1 до 5,0 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерения силы постоянного тока по цепи «- 27 В СЭП», % |
±3 | |
|
ИК силы постоянного тока по цепи «20 В СЭП» | ||
|
Диапазон измерения силы постоянного тока по цепи «20 В СЭП», А |
от 0,1 до 5,0 |
1 |
|
Пределы допускаемой приведенной погрешности измерения силы постоянного тока по цепи «20 В СЭП», % |
±3 | |
|
1 |
2 |
3 |
|
ИК силы постоянного тока по цепи «- 20 В СЭП» | ||
|
Диапазон измерения силы постоянного тока по цепи «-20 В СЭП», А |
от 0,1 до 5,0 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерения силы постоянного тока по цепи «- 20 В СЭП», % |
±3 | |
|
ИК силы постоянного тока по цепи «20 В (к)» | ||
|
Диапазон измерения силы постоянного тока по цепи «20 В (к)», А |
от 0,1 до 5,0 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерения силы постоянного тока по цепи «20 В (к)», % |
±3 | |
|
ИК силы постоянного тока по цепи «-20 В (к)» | ||
|
Диапазон измерения силы постоянного тока по цепи «- 20 В (к)», А |
от 0,1 до 5,0 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерения силы постоянного тока по цепи «- 20 В (к)», % |
±3 | |
|
ИК силы постоянного тока по цепи «40 В (к)» | ||
|
Диапазон измерения силы постоянного тока по цепи «40 В (к)», А |
от 0,1 до 5,0 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерения силы постоянного тока по цепи «40 В (к)», % |
±3 | |
|
ИК силы постоянного тока по цепи «- 40 В (к)» | ||
|
Диапазон измерения силы постоянного тока по цепи «- 40 В (к)», А |
от 0,1 до 5,0 | |
|
Пределы допускаемой приведенной (к ВП) погрешности измерения силы постоянного тока по цепи «- 40 В (к)», % |
±3 | |
|
ИК силы постоянного тока по цепи «27 В-Бл.2» | ||
|
Диапазон измерения силы постоянного тока по цепи «27 В-Бл.2», А |
от 1 до 10 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерения силы постоянного тока по цепи ««27 В-Бл.2», % |
±3 | |
|
ИК силы постоянного тока по цепи «- 27 В-Бл.2» | ||
|
Диапазон измерения силы постоянного тока по цепи «-27 В-Бл.2», А |
от 1 до 10 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерения силы постоянного тока по цепи «- 27 В-Бл.2», % |
±3 | |
|
ИК силы постоянного тока по цепи «27 В-Бл.6» | ||
|
Диапазон измерения силы постоянного тока по цепи «27 В-Бл.6», А |
от 1 до 10 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерения силы постоянного тока по цепи ««27 В-Бл.6», % |
±3 | |
|
ИК силы постоянного тока по цепи «- 27 В-Бл.6» | ||
|
Диапазон измерения силы постоянного тока по цепи «-27В-Бл.6», А |
от 1 до 10 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерения силы постоянного тока по цепи «- 27 В-Бл.6», % |
±3 | |
|
ИК длительности сигнала по цепи «Пуск К» | ||
|
Диапазон измерений длительности сигнала по цепи «Пуск К», с |
от 0,1 до 2,0 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений длительности сигнала по цепи «Пуск», % |
±3 | |
|
ИК длительности сигнала по цепи «ПТ» | ||
|
Диапазон измерений длительности сигнала по цепи «ПТ», с |
от 0,1 до 2,0 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений длительности сигнала по цепи «ПТ», % |
±3 | |
|
1 |
2 |
3 |
|
ИК воспроизведения длительности сигнала по цепи «П |
1уск+» | |
|
Диапазон воспроизведения длительности сигнала по цепи «Пуск+», с |
от 0,1 до 2,0 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности воспроизведения длительности сигнала по цепи «Пуск+», % |
±3 | |
Технические характеристики системы приведены в таблице 3.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение питания переменного тока, В |
220+22 |
|
- частота переменного тока, Гц |
50±1 |
|
- потребляемая мощность от сети переменного тока (220 +22) | |
|
В частотой (50 ±1) Гц, ВА, не более: | |
|
- блок управления NI-PXI |
100 |
|
- блок коммутации электропитания БКЭ 760.9503-0 |
500 |
|
- блок сопряжения БС 760.9504-0 |
200 |
|
- коробка разрывная РК-760 760.9527-0 |
150 |
|
- системный блок |
500 |
|
- монитор |
100 |
|
- принтер |
300 |
|
- Heiden GEN-4038 (в количестве 4-х шт.) |
1100 (каждый) |
|
- Heiden GEN-4019 |
550 |
|
Габаритные размеры составных частей средства измерений, мм, | |
|
(высота^ширина^глубина), не более: | |
|
- стойка С-760 (760.9500-0) |
2012x600x800 |
|
- блок сопряжения БС 760.9504-0 |
275x184x535 |
|
- коробка разрывная РК-760 760.9527-0 |
332x215x107 |
|
- системный блок |
370x160x420 |
|
- монитор |
391x366x200 |
|
- принтер |
220x360x230 |
|
- Heiden GEN-4038 (в количестве 4-х шт.) |
44x423x483 |
|
- Heiden GEN-4019 |
50x440x450 |
|
Масса составных частей, кг, не более: | |
|
- стойка С-760 (760.9500-0) |
101 |
|
- блок сопряжения БС 760.9504-0 |
3 |
|
- коробка разрывная РК-760 760.9527-0 |
3 |
|
- системный блок |
5 |
|
- монитор |
3 |
|
- принтер |
5 |
|
- Heiden GEN-4038 (в количестве 4-х шт.) |
8,5 (каждый) |
|
- Heiden GEN-4019 |
7 |
