Номер по Госреестру СИ: 79695-20
79695-20 Системы измерительные контроля параметров изделий 180
(СИ РМ-180)
Назначение средства измерений:
Системы измерительные СИ РМ-180 контроля параметров изделий 180 (далее - система или СИ РМ-180) предназначены для воспроизведения и измерений напряжения постоянного тока, измерений силы постоянного тока и временных интервалов, а также для регистрации и отображения результатов измерений и расчетных величин.

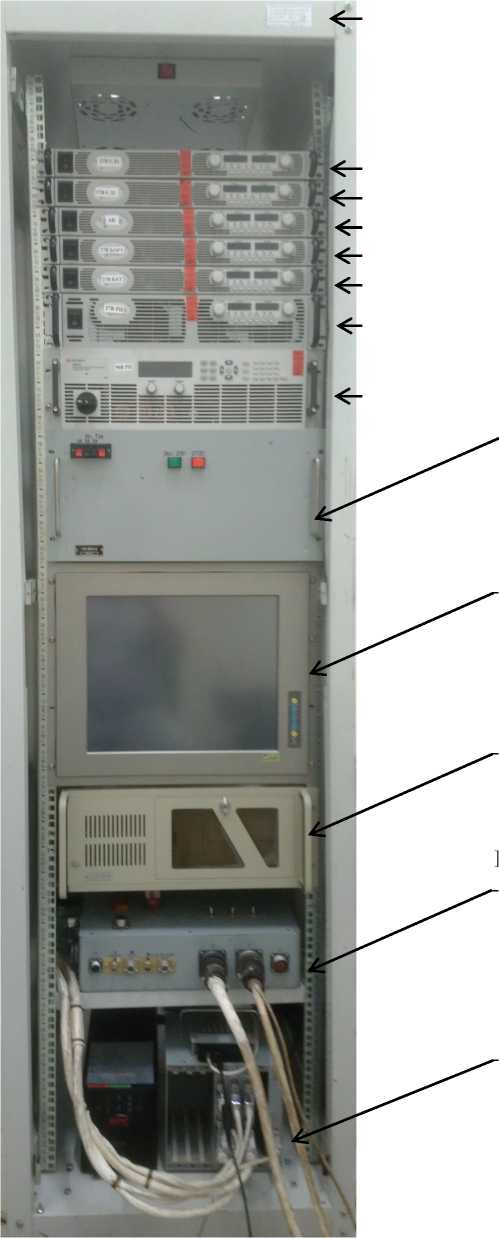

Внешний вид.
Системы измерительные контроля параметров изделий 180
Рисунок № 1
Внешний вид.
Системы измерительные контроля параметров изделий 180
Рисунок № 2

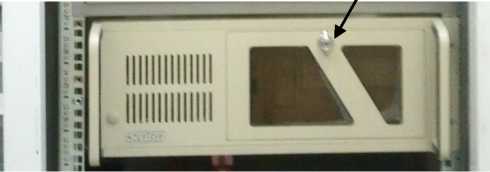

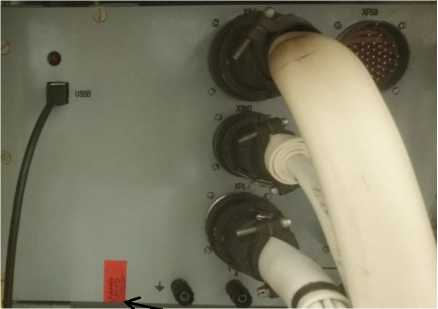

Внешний вид.
Системы измерительные контроля параметров изделий 180
Рисунок № 3

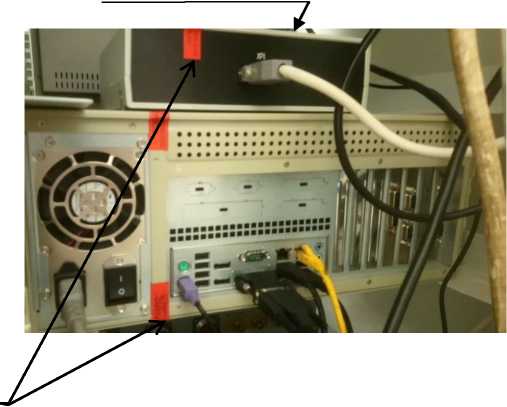

Внешний вид.
Системы измерительные контроля параметров изделий 180
Рисунок № 4
Внешний вид.
Системы измерительные контроля параметров изделий 180
Рисунок № 5
Общие сведения
Дата публикации - 05.12.2020
Срок свидетельства -
Номер записи - 178914
ID в реестре СИ - 1383839
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СИ РМ-180,
Производитель
Изготовитель - Акционерное Общество "Государственное машиностроительное конструкторское бюро "Вымпел" им. И.И. Торопова" (АО "Гос МКБ "Вымпел" им. И.И. Торопова")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.
Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).
Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).
Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.
Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.
Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1830 от 2020.11.18 об утверждении типа среств измерений
Наличие аналогов СИ: Системы измерительные контроля параметров изделий 180 (СИ РМ-180)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное Общество "Государственное машиностроительное конструкторское бюро "Вымпел" им. И.И. Торопова" (АО "Гос МКБ "Вымпел" им. И.И. Торопова")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79695-20 |
Системы измерительные контроля параметров изделий 180, СИ РМ-180 Акционерное Общество "Государственное машиностроительное конструкторское бюро "Вымпел" им. И.И. Торопова" (АО "Гос МКБ "Вымпел" им. И.И. Торопова") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Кто поверяет Системы измерительные контроля параметров изделий 180 (СИ РМ-180)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ГОС МКБ "ВЫМПЕЛ" ИМ. И.И. ТОРОПОВА" (РОСС СОБ 3.00231.2014) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Системы измерительные контроля параметров изделий 180 (СИ РМ-180)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) системы представляет программные продукты:
-
- базовое программное обеспечение «APM_180.exe»;
-
- «PUBKE. раг» - файл коэффициентов деления блока контроля электропитания БКЭ180-
-
1.9503-0
-
- «PUBKE1. раг» - файл коэффициентов смещения нуля платы управления блока контроля электропитания БКЭ 180-1.9503-0;
-
- «PUBS300. раг» - файл коэффициентов деления платы напряжений БС180.9504-300;
-
- «PUBS3001. раг» - файл коэффициентов смещения нуля платы напряжений БС180.9504-300;
-
- «PUB S500. раг» - файл коэффициентов деления платы аналоговых сигналов БС180.9504-500;
-
- «PUBS5001. раг» - файл коэффициентов смещения нуля платы аналоговых сигналов БС180.9504-500
Система расположена в цехе с ограниченным допуском, отсутствием интерфейса связи с внешним сетевым окружением, что исключает несанкционированный доступ к метрологич ески значимой части ПО.
Метрологически значимая часть ПО системы и данные достаточно защищены с помощью специальных средств защиты (проверка контрольной суммы, отсутствие протоколов передачи данных и интерфейсов связи) от преднамеренных и непреднамеренных изменений, что соответствует уровню защиты «Высокий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Базовое программное обеспечение | |
|
идентификационное наименование ПО |
«АРМ 180.exe.» |
|
номер версии (идентификационный номер) ПО |
Version beta 2015 г. |
|
цифровой идентификатор ПО |
8E905877 |
|
алгоритм вычисления идентификатора ПО |
CRC32 |
|
Файл коэффициентов платы управления блока контроля электропитания БКЭ180.9503-0 | |
|
идентификационное наименование ПО |
«PUBKE. раг» |
|
номер версии (идентификационный номер) ПО |
Version beta 2015 г. |
|
цифровой идентификатор ПО |
3DDE0DCA |
|
алгоритм вычисления идентификатора ПО |
CRC32 |
|
Файл коэффициентов смещения платы управления БКЭ БКЭ180.9503-0 | |
|
идентификационное наименование ПО |
«PUBKE1. раг» |
|
номер версии (идентификационный номер) ПО |
Version beta 2015 г. |
|
цифровой идентификатор ПО |
3DDE0DCA |
|
алгоритм вычисления идентификатора ПО |
CRC32 |
|
Файл коэффициентов платы напряжений БС180.9504-300 | |
|
идентификационное наименование ПО |
«PUBS300. раг» |
|
номер версии (идентификационный номер) ПО |
Version beta 2015 г. |
|
цифровой идентификатор ПО |
1BBA30ED |
|
алгоритм вычисления идентификатора ПО |
CRC32 |
|
Файл коэффициентов смещения платы напряжений БС180.9504-300 | |
|
идентификационное наименование ПО |
«PUBS3001. раг» |
|
номер версии (идентификационный номер) ПО |
Version beta 2015 г. |
|
цифровой идентификатор ПО |
1BBA30ED |
|
алгоритм вычисления идентификатора ПО |
CRC32 |
|
Файл коэффициентов платы аналоговых сигналов БС180.9504-500 | |
|
идентификационное наименование ПО |
«PUBS500. рar» |
|
номер версии (идентификационный номер) ПО |
Version beta 2015 г. |
|
цифровой идентификатор ПО |
15F30EFA |
|
алгоритм вычисления идентификатора ПО |
CRC32 |
|
Файл коэффициентов смещения платы аналоговых сигналов БС180.9504-500 | |
|
идентификационное наименование ПО |
«PUBS5001. рar» |
|
номер версии (идентификационный номер) ПО |
Version beta 2015 г. |
|
цифровой идентификатор ПО |
15F30EFA |
|
алгоритм вычисления идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и на боковую панель стойки С180.9500-0 виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам измерительным СИ РМ 180 контроля параметров изделий 180ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Общие положения
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621. «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091. «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»
Поверка
Поверкаосуществляется по документу СИ РМ-180.9500-0 МП «Государственная система обеспечения единства измерений. Система измерительная СИ РМ-180 контроля параметров изделий 180. Методика поверки», утвержденному ФГУП «ВНИИМС» 14.08.2020 г.
Основные средства поверки:
- мультиметр цифровой 34461А (Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 54848-13);
- калибратор многофункциональный FLUKE 5522А (Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 51160-12);
- шунт токовый АКИП-7501 (рег. № 49121-12);
- осциллограф цифровой запоминающий WJ-352A, (Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 32488-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Испытательный центр
Федеральное государственное унитарное предприятие «ВНИИМС»(ФГУП «ВНИИМС»)
Адрес: 119361, Москва, ул. Озерная 46
Телефон: (495) 437-99-79
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru
Е-mail: office@vniims.ru
Принцип действия систем основан на последовательном формировании управляющих сигналов, обеспечивающих работу изделия, и измерении параметров характеризующих работоспособность. При обнаружении несоответствия какого-либо параметра заданному значению на любом шаге измерительного контроля управляющая программа системы сообщает пользователю об ошибке и прекращает подачу питающих напряжений на изделие.
Конструктивно система включает в себя: стойку С180.9500-0, в состав которой входят: шкаф аппаратурный Ecoline LRR 42U 68; источники питания напряжений постоянного тока Agilent (N5746A, N5747A, N8941A, N8736A); блок коммутации электропитания БКЭ 1 80.9503-0, в состав которого входят: плата управления 180.9503-100, плата реле 180.9503-80, плата RC
-
180.9503-140, плата измерения токов 1 80.9503-180, блок «nx» 180.9505-0. Также в состав системы входят: блок сопряжения БС 180.9504-0, включающийвсебя: аналого-цифровой преобразователь (АЦП) напряжений 180.9504-300, плату разовых команд 180.9504-400 и АЦП аналоговых сигналов 1 80.9504-500, выполненные в стандарте PCI; коробка разрывная РК 1 8 0.9527-0; промышленный IBM совместимый компьютер; адаптер питания (5V 3A); 7-ми портовый высокоскоростной концентратор USB 2,0 DUB-7H; маршрутизатор; формирователь «nx»; устройство согласующее УС 180 180.9500-600; комплект монтажных частей. Дополнительно система включает в себя оборудование для проведения поверки, в комплект которого входят: пульты проверки ППСИ-180.9500-0 и ППСИ-2-180.9500-0 (для вывода сигналов и команд на внешние устройства) и комплект монтажных частей поставляемые по отдельному заказу.
Функционально системы включает в себя измерительные каналы (ИК):
-
- ИК напряжения постоянного тока по цепи «27 В Бат. (БКЭ)»;
-
- ИК напряжения постоянного тока по цепи «27 В Борт (БКЭ)»;
-
- ИК напряжения постоянного тока по цепи «(+) АК (БКЭ)»;
-
- ИК напряжения постоянного тока по цепи «27 В РП (БКЭ)»;
-
- ИК напряжения постоянного тока по цепи «90 В РП (БКЭ)»;
-
- ИК напряжения постоянного тока по цепи «27 В БАБ»;
-
- ИК напряжения постоянного тока по цепи «27 В БГ1»;
-
- ИК напряжения постоянного тока по цепи «27 В БГ2»;
-
- ИК напряжения постоянного тока по цепи «27 В Н»;
-
- ИК напряжения постоянного тока по цепи «27 В П3»;
-
- ИК напряжения постоянного тока по цепи «27 В НП»;
-
- ИК напряжения постоянного тока по цепи «27 В ТМ»;
-
- ИК напряжения постоянного тока по цепи «+ 62 В АК»;
-
- ИК напряжения постоянного тока по цепи «27 В РП»;
-
- ИК напряжения постоянного тока по цепи «90 В РП»;
-
- ИК напряжения постоянного тока по цепи «К Гот.1»;
-
- ИК силы постоянного тока по цепи «27 В БАБ»;
- ИК силы постоянного тока по цепи «27 В БГ1»;
- ИК силы постоянного тока по цепи «27 В БГ2»;
- ИК силы постоянного тока по цепи «27 В Н»;
- ИК силы постоянного тока по цепи «27 В П3»;
- ИК силы постоянного тока по цепи «27 В НП»;
- ИК силы постоянного тока по цепи «27 В ТМ»;
- ИК силы постоянного тока по цепи «(+) АК»;
- ИК силы постоянного тока по цепи «27 В РП»;
- ИК силы постоянного тока по цепи «90 В РП»;
- ИК напряжения постоянного тока по цепям «ЗПДУ 1» и «ЗПДУ 2»;
- ИК напряжения постоянного тока по цепи «27 В АБ»;
- ИК напряжения постоянного тока по цепям «Сраб. ИК1» и «Сраб. ИК2»;
- ИК напряжения постоянного тока по цепи «МПРД»;
- ИК напряжения постоянного тока по цепи «ЧК ТИ»;
- ИК напряжений постоянного тока начального отклонения рулей и управляющих сигналов по цепям д1 - д4 воспроизводимых ИСУ;
- ИК напряжения постоянного тока начального положения и максимального отклонения рулей по цепям Р1 - Р4 на выходе ДОС;
- ИК воспроизведения номинального значения напряжения постоянного тока команды «КАС (к)»;
- ИК воспроизведения номинального значения напряжения постоянного тока команды «ЭВ1(к)»;
- ИК воспроизведения номинального значения напряжения постоянного тока команды «ЛЧА (к)»;
- ИК воспроизведения номинального значения напряжения постоянного тока команды «БК1 (к)»;
- ИК воспроизведения номинального значения напряжения постоянного тока команды «СВР АБ (к)»;
- ИК воспроизведения номинального значения напряжения постоянного тока команды «Сход (к)»;
- ИК воспроизведения номинального значения напряжения постоянного тока команды «ППС (к)»;
- ИК воспроизведения номинального значения напряжения постоянного тока команды «АР (к)»;
- ИК воспроизведения номинального значения напряжения постоянного тока команды «ЧК АБ (к)»;
- ИК времени воспроизведения сигнала «ЗС»;
- ИК времени воспроизведения сигнала «ЧК вх.»;
- ИК времени воспроизведения сигнала «СВР5»;
- ИК времени воспроизведения сигнала «Разар»;
- ИК времени воспроизведения сигнала «ПИ»;
- ИК времени воспроизведения сигнала «СВР2»;
- ИК времени воспроизведения сигналов «КОМ1» и «КОМ2»;
- ИК времени воспроизведения сигнала «ЧК АБ»;
- ИК времени воспроизведения и длительности импульсов по цепям «ПП1» - «ПП4»;
- ИК времени воспроизведения сигналов по цепям «Вкл.ДУ1» и «Вкл.ДУ2»;
- ИК воспроизведений номинальных значений силы постоянного тока и длительности импульса «nx».
ИК напряжения постоянного тока по цепи «27 В Бат. (БКЭ)»
Принцип действия ИК основан на измерении напряжения по цепи «27 В Бат. (БКЭ)» посредством преобразований в АЦП платы управления 180.9503-100, установленной в блоке коммутации электропитания БКЭ 180.9503-0 системы, и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК напряжения постоянного тока по цепи «27 В Борт (БКЭ)»
Принцип действия ИК основан на измерении напряжения по цепи «27 В Борт (БКЭ)» посредством преобразований в АЦП платы управления 180.9503-100, установленной в блоке коммутации электропитания БКЭ 180.9503-0 системы, и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК напряжения постоянного тока по цепи «(+) АК (БКЭ)»
Принцип действия ИК основан на измерении напряжения по цепи «(+) АК (БКЭ)» посредством преобразований в АЦП платы управления 180.9503-100, установленной в блоке коммутации электропитания БКЭ 180.9503-0 системы, и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК напряжения постоянного тока по цепи «27 В РП (БКЭ)»
Принцип действия ИК основан на измерении напряжения по цепи «27 В РП (БКЭ)» посредством преобразований в АЦП платы управления 180.9503-100, установленной в блоке коммутации электропитания БКЭ 180.9503-0 системы, и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК напряжения постоянного тока по цепи «90 В РП (БКЭ)»
Принцип действия ИК основан на измерении напряжения по цепи «90 В РП (БКЭ)» посредством преобразований в АЦП платы управления 180.9503-100, установленной в блоке коммутации электропитания БКЭ 180.9503-0 системы, и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК напряжения постоянного тока по цепи «27 В БАБ»
Принцип действия ИК основан на измерении напряжения, по цепи «27 В БАБ», посредством преобразований в плате «АЦП напряжений» 180.9504-300 установленной в БС 180.9504-0 системы, и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК напряжения постоянного тока по цепи «27 В БГ1»
Принцип действия ИК основан на измерении напряжения, по цепи «27 В БГ1», посредством преобразований в плате «АЦП напряжений» 180.9504-300 установленной в БС 180.9504-0 системы, и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК напряжения постоянного тока по цепи «27 В БГ2»
Принцип действия ИК основан на измерении напряжения, по цепи «27 В БГ2», посредством преобразований в плате «АЦП напряжений» 180.9504-300 установленной в БС 180.9504-0 системы, и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК напряжения постоянного тока по цепи «27 В Н»
Принцип действия ИК основан на измерении напряжения, по цепи «27 В Н», посредством преобразований в плате «АЦП напряжений» 180.9504-300 установленной в БС 180.9504-0 системы, и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК напряжения постоянного тока по цепи «27 В П3»
Принцип действия ИК основан на измерении напряжения, по цепи «27 В П3», посредством преобразований в плате «АЦП напряжений» 180.9504-300 установленной в БС 180.9504-0 системы, и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК напряжения постоянного тока по цепи «27 В НП»
Принцип действия ИК основан на измерении напряжения, по цепи «27 В НП», посредством преобразований в плате «АЦП напряжений» 180.9504-300 установленной в БС 180.9504-0 системы, и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК напряжения постоянного тока по цепи «27 В ТМ»
Принцип действия ИК основан на измерении напряжения, по цепи «27 В ТМ», посредством преобразований в плате «АЦП напряжений» 180.9504-300 установленной в БС 180.9504-0 системы, и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК напряжения постоянного тока по цепи «+ 62 В АК»
Принцип действия ИК основан на измерении напряжения, по цепи «+ 62 В АК», посредством преобразований в плате «АЦП напряжений» 180.9504-300 установленной в БС 180.9504-0 системы, и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК напряжения постоянного тока по цепи «27 В РП»
Принцип действия ИК основан на измерении напряжения, по цепи «27 В РП», посредством преобразований в плате «АЦП напряжений» 180.9504-300 установленной в БС 180.9504-0 системы, и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК напряжения постоянного тока по цепи «90 В РП»
Принцип действия ИК основан на измерении напряжения, по цепи «90 В РП», посредством преобразований в плате «АЦП напряжений» 180.9504-300 установленной в БС 180.9504-0 системы, и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК напряжения постоянного тока по цепи «К Гот.1»
Принцип действия ИК основан на измерении напряжения, по цепи «К Гот.1», посредством преобразований в плате «АЦП напряжений» 180.9504-300 установленной в БС 180.9504-0 системы, и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК силы постоянного тока по цепи «27 В БАБ»
Принцип действия ИК основан на измерении по цепи «27 В БАБ» снимаемого с датчика тока в плате измерения токов 180.9503-180, установленной в блоке коммутации электропитания 180.9503-0 системы, напряжения постоянного тока с последующим преобразованием с помощью АЦП платы управления 180.9503-100 и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК силы постоянного тока по цепи «27 В БГ1»
Принцип действия ИК основан на измерении по цепи «27 В БГ1» снимаемого с датчика тока в плате измерения токов 180.9503-180, установленной в блоке коммутации электропитания
-
180.9503-0 системы, напряжения постоянного тока с последующим преобразованием с помощью АЦП платы управления 180.9503-100 и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК силы постоянного тока по цепи «27 В БГ2»
Принцип действия ИК основан на измерении по цепи «27 В БГ2» снимаемого с датчика тока в плате измерения токов 180.9503-180, установленной в блоке коммутации электропитания
-
180.9503-0 системы, напряжения постоянного тока с последующим преобразованием с помощью АЦП платы управления 180.9503-100 и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК силы постоянного тока по цепи «27 В Н»
Принцип действия ИК основан на измерении по цепи «27 В Н» снимаемого с датчика тока в плате измерения токов 180.9503-180, установленной в блоке коммутации электропитания
-
180.9503-0 системы, напряжения постоянного тока с последующим преобразованием с помощью АЦП платы управления 180.9503-100 и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК силы постоянного тока по цепи «27 В П3»
Принцип действия ИК основан на измерении по цепи «27 В П3» снимаемого с датчика тока в плате измерения токов 180.9503-180, установленной в блоке коммутации электропитания
-
180.9503-0 системы, напряжения постоянного тока с последующим преобразованием с помощью АЦП платы управления 180.9503-100 и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК силы постоянного тока по цепи «27 В НП»
Принцип действия ИК основан на измерении по цепи «27 В НП» снимаемого с датчика тока в плате измерения токов 180.9503-180, установленной в блоке коммутации электропитания
-
180.9503-0 системы, напряжения постоянного тока с последующим преобразованием с помощью АЦП платы управления 180.9503-100 и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК силы постоянного тока по цепи «27 В ТМ»
Принцип действия ИК основан на измерении по цепи «27 В ТМ» снимаемого с датчика тока в плате измерения токов 180.9503-180, установленной в блоке коммутации электропитания
-
180.9503-0 системы, напряжения постоянного тока с последующим преобразованием с помощью АЦП платы управления 180.9503-100 и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК силы постоянного тока по цепи «(+) АК»
Принцип действия ИК основан на измерении по цепи «(+) АК» снимаемого с датчика тока в плате измерения токов 180.9503-180, установленной в блоке коммутации электропитания
-
180.9503-0 системы, напряжения постоянного тока с последующим преобразованием с помощью АЦП платы управления 180.9503-100 и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК силы постоянного тока по цепи «27 В РП»
Принцип действия ИК основан на измерении по цепи «27 В РП» снимаемого с датчика тока в плате измерения токов 180.9503-180, установленной в блоке коммутации электропитания
-
180.9503-0 системы, напряжения постоянного тока с последующим преобразованием с помощью АЦП платы управления 180.9503-100 и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК силы постоянного тока по цепи «90 В РП»
Принцип действия ИК основан на измерении по цепи «90 В РП» снимаемого с датчика тока в плате измерения токов 180.9503-180, установленной в блоке коммутации электропитания
-
180.9503-0 системы, напряжения постоянного тока с последующим преобразованием с помощью АЦП платы управления 180.9503-100 и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК напряжения постоянного тока по цепям «ЗПДУ1» и «ЗПДУ2»
Принцип действия ИК основан на измерении напряжения по цепям «ЗПДУ1» и «ЗПДУ2» с последующим преобразованием в плате «АЦП аналоговых сигналов» 180-1.9504500, установленной в БС 180.9504-0 системы, и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК напряжения постоянного тока по цепи «27 В АБ»
Принцип действия ИК основан на измерении напряжения по цепи «27 В АБ» с последующим преобразованием в плате «АЦП аналоговых сигналов» 180-1.9504-500, установленной в БС 180.9504-0 системы, и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК напряжения постоянного тока по цепям «Сраб. ИК1» и «Сраб. ИК2»
Принцип действия ИК основан на измерении напряжения по цепям «Сраб. ИК1» и «Сраб. ИК2» с последующим преобразованием в плате «АЦП аналоговых сигналов» 1801.9504-500, установленной в БС 180.9504-0 системы, и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с по-
7 следующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК напряжения постоянного тока по цепи «МПРД»
Принцип действия ИК основан на измерении напряжения по цепи «МПРД» с последующим преобразованием в плате «АЦП аналоговых сигналов» 180-1.9504-500, установленной в БС 180.9504-0 системы, и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК напряжения постоянного тока по цепи «ЧК ТИ»
Принцип действия ИК основан на измерении напряжения по цепи «ЧК ТИ» с последующим преобразованием в плате «АЦП аналоговых сигналов» 180-1.9504-500, установленной в БС 180.9504-0 системы, и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК напряжений постоянного тока начального отклонения рулей и управляющих сигналов по цепям д1 - д4 воспроизводимых ИСУ
Принцип действия ИК основан на измерении напряжений постоянного тока начального отклонения рулей и управляющих сигналов, воспроизводимых ИСУ объектом контроля, с последующим преобразованием в плате «АЦП аналоговых сигналов» 180.9504-500, установленной в БС 180.9504-0 системы, и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК напряжений постоянного тока начального положения и максимального отклонения рулей по цепям Р1 - Р4 на выходе ДОС
Принцип действия ИК основан на измерении напряжения на выходе датчиков обратной связи ДОС с последующим преобразованием в плате «АЦП аналоговых сигналов» 180.9504500, установленной в БС 180.9504-0 системы, и передачи по USB - интерфейсу считываемых в реальном времени текущих значений в виде цифрового кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК воспроизведения номинального значения напряжения постоянного тока команды «КАС (к)»
Принцип действия ИК основан на воспроизведении в реальном времени платой упра в-ления 180-1.9503-100 блока коммутации электропитания БКЭ 180-1.9503-0 (далее - БКЭ), при поступлении соответствующей команды с управляющего компьютера, команды «КАС (к)» напряжением постоянного тока 27 В с последующей коммутацией на проверяемое изделие.
ИК воспроизведения номинального значения напряжения постоянного тока команды «ЭВ1(к)»
Принцип действия ИК основан на воспроизведении в реальном времени платой управления 180-1.9503-100 блока БКЭ, при поступлении соответствующей команды с управляющего компьютера, команды «ЭВ1 (к)» напряжением постоянного тока 27 В с последующей коммутацией на проверяемое изделие.
ИК воспроизведения номинального значения напряжения постоянного тока команды «ЛЧА (к)»
Принцип действия ИК основан на воспроизведении в реальном времени платой управления 180-1.9503-100 блока БКЭ, при поступлении соответствующей команды с управляющего компьютера, команды «ЛЧА (к)» напряжением постоянного тока 27 В с последующей коммутацией на проверяемое изделие.
ИК воспроизведения номинального значения напряжения постоянного тока команды «БК1(к)»
Принцип действия ИК основан на воспроизведении в реальном времени платой управления 180-1.9503-100 блока БКЭ, при поступлении соответствующей команды с управляющего компьютера, команды «БК1 (к)» напряжением постоянного тока 27 В с последующей коммутацией на проверяемое изделие.
ИК воспроизведения номинального значения напряжения постоянного тока команды «СВР АБ (к)»
Принцип действия ИК основан на воспроизведении в реальном времени платой упра в-ления 180-1.9503-100 блока БКЭ, при поступлении соответствующей команды с управляющего компьютера, команды «СВР АБ (к)» напряжением постоянного тока 27 В с последующей коммутацией на проверяемое изделие.
ИК воспроизведения номинального значения напряжения постоянного тока команды «Сход (к)»
Принцип действия ИК основан на воспроизведении в реальном времени платой управления 180-1.9503-100 блока БКЭ, при поступлении соответствующей команды с управляющего компьютера, команды «Сход (к)» напряжением постоянного тока 27 В с последующей коммутацией на проверяемое изделие.
ИК воспроизведения номинального значения напряжения постоянного тока команды «ППС (к)»
Принцип действия ИК основан на воспроизведении в реальном времени платой упра в-ления 180-1.9503-100 блока БКЭ, при поступлении соответствующей команды с управляющего компьютера, команды «ППС (к)» напряжением постоянного тока 27 В с последующей коммутацией на проверяемое изделие.
ИК воспроизведения номинального значения напряжения постоянного тока команды «АР (к)»
Принцип действия ИК основан на воспроизведении в реальном времени платой упра в-ления 180-1.9503-100 блока БКЭ, при поступлении соответствующей команды с управляющего компьютера, команды «АР (к)» напряжением постоянного тока 27 В с последующей коммутацией на проверяемое изделие.
ИК воспроизведения номинального значения напряжения постоянного тока команды «ЧК АБ (к)»
Принцип действия ИК основан на воспроизведении в реальном времени платой упра в-ления 180-1.9503-100 блока БКЭ, при поступлении соответствующей команды с управляющего компьютера, команды «ЧК АБ (к)» напряжением постоянного тока 27 В с последующей коммутацией на проверяемое изделие.
ИК времени воспроизведения сигнала по цепи «ЗС»
Принцип действия ИК основан на воспроизведении с помощью платы управления
-
180.9503-100, установленной в блоке БКЭ, команды «Вкл. 27 В БАБ» с последующей выдачей напряжения постоянного тока 27 В БАБ на проверяемое изделие и выдачей с изделия сигнала по цепи «ЗС» напряжением постоянного тока амплитудой 27 В с последующим измерением времени путем подсчета числа тактовых импульсов ПК за время прошедшее между подачей напряжения постоянного тока 27 В БАБ на изделие и приемом системой сигнала по цепи «ЗС», с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК времени воспроизведения сигнала по цепи «ЧК вх.»
Принцип действия ИК основан на воспроизведении с помощью платы управления
-
180.9503-100, установленной в блоке БКЭ, команды «Вкл. 27 В БАБ» с последующей выдачей напряжения постоянного тока 27 В БАБ на проверяемое изделие и выдачей с изделия сигнала
9 по цепи «ЧК вх.» напряжением постоянного тока амплитудой 27 В с последующим измерением времени путем подсчета числа тактовых импульсов ПК за время прошедшее между подачей напряжения постоянного тока 27 В БАБ на изделие и приемом системой сигнала по цепи «ЧК вх.», с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК времени воспроизведения сигнала по цепи «СВР5»
Принцип действия ИК основан на воспроизведении с помощью платы управления
-
180.9503-100, установленной в блоке БКЭ, команды «Вкл. 27 В БАБ» с последующей выдачей напряжения постоянного тока 27 В БАБ на проверяемое изделие и выдачей с изделия сигнала по цепи «СВР5» напряжением постоянного тока амплитудой 27 В с последующим измерением времени путем подсчета числа тактовых импульсов ПК за время прошедшее между подачей напряжения постоянного тока 27 В БАБ на изделие и приемом системой сигнала по цепи «СВР5», с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК времени воспроизведения сигнала по цепи «Разар»
Принцип действия ИК основан на воспроизведении с помощью платы управления
-
180.9503-100, установленной в блоке БКЭ, команды «Вкл. 27 В БАБ» с последующей выдачей напряжения постоянного тока 27 В БАБ на проверяемое изделие и выдачей с изделия сигнала по цепи «Разар» напряжением постоянного тока амплитудой 27 В с последующим измерением времени путем подсчета числа тактовых импульсов ПК за время прошедшее между подачей напряжения постоянного тока 27 В БАБ на изделие и приемом системой сигнала по цепи «Ра-зар», с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК времени воспроизведения сигнала по цепи «ПИ»
Принцип действия ИК основан на воспроизведении с помощью платы управления
-
180.9503-100, установленной в блоке БКЭ, команды «Вкл. 27 В БАБ» с последующей выдачей напряжения постоянного тока 27 В БАБ на проверяемое изделие и выдачей с изделия сигнала по цепи «ПИ» напряжением постоянного тока амплитудой 27 В с последующим измерением времени путем подсчета числа тактовых импульсов ПК за время прошедшее между подачей напряжения постоянного тока 27 В БАБ на изделие и приемом системой сигнала по цепи «ПИ», с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК времени воспроизведения сигнала по цепи «СВР2»
Принцип действия ИК основан на воспроизведении с помощью платы управления
-
180.9503-100, установленной в блоке БКЭ, команды «Вкл. 27 В БАБ» с последующей выдачей напряжения постоянного тока 27 В БАБ на проверяемое изделие и выдачей с изделия сигнала по цепи «СВР2» напряжением постоянного тока амплитудой 27 В с последующим измерением времени путем подсчета числа тактовых импульсов ПК за время прошедшее между подачей напряжения постоянного тока 27 В БАБ на изделие и приемом сигнала по цепи «СВР2», с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК времени воспроизведения сигналов по цепям «КОМ1» и «КОМ2»
Принцип действия ИК основан на воспроизведении с помощью платы управления
-
180.9503-100, установленной в блоке БКЭ, команды «Вкл. 27 В БАБ» с последующей выдачей напряжения постоянного тока 27 В БАБ на проверяемое изделие и выдачей с изделия сигналов по цепям «КОМ1» и «КОМ2» напряжением постоянного тока амплитудой 27 В с последующим измерением времени путем подсчета числа тактовых импульсов ПК за время прошедшее между подачей напряжения постоянного тока 27 В БАБ на изделие и приемом системой сигналов по цепям «КОМ1» и «КОМ2», с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК времени воспроизведения сигнала по цепи «ЧК АБ»
Принцип действия ИК основан на воспроизведении с помощью платы управления
-
180.9503-100, установленной в блоке БКЭ, команды «Вкл. 27 В БАБ» с последующей выдачей напряжения постоянного тока 27 В БАБ на проверяемое изделие и выдачей с изделия сигнала по цепи «ЧК АБ» напряжением постоянного тока амплитудой 27 В с последующим измерением времени путем подсчета числа тактовых импульсов ПК за время прошедшее между подачей напряжения постоянного тока 27 В БАБ на изделие и приемом сигнала по цепи «ЧК АБ», с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК времени воспроизведения и длительности импульсов по цепям «ПП1» - «ПП4»
Принцип действия ИК основан на формировании с помощью платы управления
-
180.9503-100, установленной в блоке БКЭ, команды «ЧК АБ (к)», с последующей выдачей напряжения постоянного тока 27 В «ЧК АБ» на проверяемое изделие и выдачей с изделия импульсов по цепям «ПП1» - «ПП1» напряжением постоянного тока амплитудой 27 В с последующим измерением времени путем подсчета числа тактовых импульсов ПК за время прошедшее между подачей напряжения постоянного тока 27 В «ЧК АБ» на изделие и приемом импульсов по цепям «ПП1» - «ПП1» и измерении длительности, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК времени воспроизведения сигналов по цепям «Вкл.ДУ1» и «Вкл.ДУ2»
Принцип действия ИК основан на воспроизведении с помощью платы управления
-
180.9503-100, установленной в блоке БКЭ, команды «Вкл. 27 В БАБ» с последующей выдачей напряжения постоянного тока 27 В БАБ на проверяемое изделие и выдачей с изделия сигналов по цепям «Вкл.ДУ1» и «Вкл.ДУ2» напряжением постоянного тока амплитудой 27 В с последующим измерением времени путем подсчета числа тактовых импульсов ПК за время прошедшее между подачей напряжения постоянного тока 27 В БАБ на изделие и приемом системой сигналов по цепям «Вкл.ДУ1» и «Вкл.ДУ2», с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
ИК воспроизведений номинальных значений силы постоянного тока и длительности импульса «nx»
Принцип действия ИК основан на воспроизведении блоками «Формирователь «nx» 180.9505-0» или «Блок «nx» 180.9506-0», при подаче с платы управления 180.9503-100 установленной в блоке БКЭ команды «ПП1», импульсов тока положительной и отрицательной полярности с последующим измерением силы постоянного тока на нагрузке (1260 ± 40) Ом подключенной к цепям «Имп NX» и «Имит nx» и передачи по USB - интерфейсу через высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифр о-вого кода на USB - разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.
По условиям эксплуатации система удовлетворяет требованиям гр. УХЛ 4.2 по ГОСТ 15150-69 с диапазоном рабочих температур от 10 до 30 °С, относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С и атмосферным давлением от 84 до 106 кПа без предъявления требований по механическим воздействиям.
Общий вид стойки С180.9500-0 представлен на рисунке 1.
Защита от несанкционированного доступа к компонентам системы обеспечивается:
-
- запиранием ключом замка на системном блоке (рисунок 2);
-
- наклеиванием наклеек на блоках системы (рисунки 1, 3 - 5).
Источники питания
Блок коммутации электропитания (БКЭ)
Монитор
Системный блок с системой запирания
Блок сопряжения (БС)
Рисунок 1 - Внешний вид стойки С180.9500-0
Место нанесения знака
утверждения типа и поверки
Разрывная коробка (РК)
Замок запирания системного блока
Пломбировочная наклейка блока
Рисунок 1 - Замок системного блока
Рисунок 3 - Места расположения пломбировочных наклеек БКЭ
Пломбировочные наклейки
Рисунок 2 - Места расположения пломбировочных наклеек БС
Формирователб «nx»
Рисунок 3 - Места расположения пломбировочных наклеек системного блока и формирователя «nx»
Комплект поставки приведен в таблице 4.
Таблица 4 - Перечень составных частей систем измерительных РМ 180-1
|
Наименование |
Шифр |
Кол-во1) |
|
1 |
2 |
3 |
|
1 Стойка |
С180.9500-0 |
1 |
|
1.1 Шкаф аппаратурный |
Ecoline LRR 42U 68 |
1 |
|
1.2 Источник питания 40 V 19A |
N5746A |
4 |
|
1 |
2 |
3 |
|
1.3 Источник питания 60 V 12,5A |
N5747A |
1 |
|
1.4 Источник питания 200V 70A |
N8941A |
1 |
|
1.5 Источник питания 40 V 85A |
N8736A |
1 |
|
1.6 Блок коммутации электропитания БКЭ-180 |
180.9503-0 |
1 |
|
1.7 Блок nx |
180.9505-0 |
1 |
|
1.8 Устройство согласующее УС 180 |
180.9500-600 |
2 |
|
2 Блок сопряжения БС-180 |
180.9504-0 |
1 |
|
3 Коробка разрывная РК-180 |
180.9527-0 |
1 |
|
4 IBM совместимый компьютер, USB 2,0: |
1 | |
|
4.1 Системный блок |
1 | |
|
4.2 Монитор |
1 | |
|
4.3 Клавиатура |
1 | |
|
4.4 Мышь |
1 | |
|
4.5 Принтер |
1 | |
|
4.6 Кабель USB 2,0 5м |
5 | |
|
5 Адаптер питания (5 V 3A) |
2 | |
|
6 Высокоскоростной концентратор USB 2,0 |
DUB-7H |
1 |
|
7 Маршрутизатор |
1 | |
|
8 Формирователь «nx» 180.9506-0 |
1 | |
|
9 Комплект монтажных частей: | ||
|
9.1 Жгут 1 |
РМ-180.9300-10 |
1 |
|
9.2 Жгут 3 |
РМ-180.9300-30 |
1 |
|
9.3 Жгут 4 |
РМ-180.9300-40 |
1 |
|
9.4 Жгут 6 |
РМ-180.9300-60 |
1 |
|
9.5 Жгут 7 |
РМ-180.9300-70 |
1 |
|
9.6 Жгут 8 |
РМ-180.9300-80 |
1 |
|
9.7 Жгут 10 |
РМ180.9530-100 |
1 |
|
9.8 Жгут 11 |
РМ-180.9300-110 |
1 |
|
9.9 Жгут 13 |
РМ-180.9300-130 |
1 |
|
9.10 Жгут 15 |
РМ-180.9300-150 |
1 |
|
9.11 Жгут 16 |
РМ-180.9300-160 |
1 |
|
9.12 Жгут 17 |
РМ-180.9300-170 |
1 |
|
9.13 Жгут 18 |
РМ-180.9300-180 |
1 |
|
9.14 Жгут 19 |
РМ-180.9300-190 |
1 |
|
9.15 Жгут 23 |
РМ-180.9300-230 |
1 |
|
9.16 Жгут 24 |
РМ-180.9300-240 |
1 |
|
9.17 Жгут 26 |
РМ-180.9300-260 |
2 |
|
9.18 Жгут 27 |
РМ-180.9300-270 |
1 |
|
9.19 Жгут 32 |
РМ-180.9300-320 |
2 |
|
9.20 Жгут 33 |
РМ-180.9300-330 |
13 |
|
9.21 Жгут 34 |
РМ-180.9300-340 |
1 |
|
9.22 Кабель 1 |
РМ-180.9300-350 |
1 |
|
9.23 Кабель 2 |
РМ180.9530-360 |
1 |
|
9.24 Кабель 3 |
РМ-180.9300-370 |
1 |
|
9.25 Кабель 4 |
РМ-180.9300-380 |
1 |
|
9.26 Кабель 5 |
РМ-180.9300-390 |
1 |
|
9.27 Переходник |
РМ-180.9300-600 |
11 |
|
9.28 Жгут 41 |
РМ-180.9300-410 |
1 |
|
1 |
2 |
3 |
|
9.29 Жгут 16 |
РМ-183.9300-160 |
1 |
|
9.30 Жгут 17 |
РМ-183.9300-170 |
1 |
|
9.31 Жгут 18 |
РМ-183.9300-180 |
1 |
|
9.32 Жгут 30 |
РМ-183.9300-300 |
1 |
|
9.33 Заглушка |
180.9500-300 |
1 |
|
9.34 Заглушка |
180.9500-590 |
1 |
|
9.35 Жгут |
170.95210-200 |
1 |
|
10 Руководство по эксплуатации |
СИ РМ-180.9500-0 РЭ |
1 |
|
11 Формуляр |
СИ РМ-180.9500-0 ФО |
1 |
|
12 Методика поверки |
СИ РМ-180.9500-0 МП |
1 |
|
Примечание: 1) количество составных частей указано для каждого экземпляра системы | ||
Метрологические характеристики СИ РМ-180 приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Наименование ИК |
Диапазон измерений |
Пределы допускаемой погрешности |
|
1 |
2 |
3 |
|
ИК напряжения постоянного тока по цепи «27 В Бат. (БКЭ)», В |
от 23,0 до 36,0 |
±3 % от НЗ, НЗ = 40 В (НЗ - нормирующее значение) |
|
ИК напряжения постоянного тока по цепи «27В Борт (БКЭ)», В | ||
|
ИК напряжения постоянного тока по цепи «(+) АК (БКЭ)» В |
от 45,0 до 60,0 |
±3 % от НЗ, НЗ = 60 В |
|
ИК напряжения постоянного тока по цепи «27 В РП (БКЭ)», В |
от 23,0 до 36,0 |
±3 % от НЗ, НЗ = 40 В |
|
ИК напряжения постоянного тока по цепи «90 В РП (БКЭ)», В |
от 70,0 до 110,0 |
±3 % от НЗ, НЗ = 200 В |
|
ИК напряжения постоянного тока по цепи «27 В БАБ», В |
от 23,0 до 36,0 |
±3 % от НЗ, НЗ = 40 В |
|
ИК напряжения постоянного тока по цепи «27 В БГ1», В | ||
|
ИК напряжения постоянного тока по цепи «27 В БГ2», В | ||
|
ИК напряжения постоянного тока по цепи «27 В Н», В | ||
|
ИК напряжения постоянного тока по цепи «27 В П3», В | ||
|
ИК напряжения постоянного тока по цепи «27 В НП», В | ||
|
ИК напряжения постоянного тока по цепи «27 В ТМ», В | ||
|
ИК напряжения постоянного тока по цепи «+ 62 В АК», В |
от 45,0 до 60,0 |
±3 % от НЗ, НЗ = 60 В |
|
ИК напряжения постоянного тока по цепи «27 В РП», В |
от 23,0 до 36,0 |
±3 % от НЗ, НЗ = 40 В |
|
ИК напряжения постоянного тока по цепи «90 В РП», В |
от 70,0 до 110,0 |
±3 % от НЗ, НЗ = 200 В |
|
ИК напряжения постоянного тока по цепи «К Гот.1», В |
от 23,0 до 36,0 |
±3 % от НЗ, НЗ = 40 В |
|
ИК силы постоянного тока по цепи «27 В БАБ», А |
от 0,5 до 8,0 |
±0,2 |
|
ИК силы постоянного тока по цепи «27 В БГ1», А | ||
|
ИК силы постоянного тока по цепи «27 В БГ2», А | ||
|
ИК силы постоянного тока по цепи «27 В Н», А |
от 0,5 до 10,0 | |
|
ИК силы постоянного тока по цепи «27 В П3», А | ||
|
ИК силы постоянного тока по цепи «27 В НП», А |
от 0,2 до 2,0 | |
|
ИК силы постоянного тока по цепи «27 В ТМ», А | ||
|
ИК силы постоянного тока по цепи «(+) АК», А |
от 0,5 до 12,4 | |
|
ИК силы постоянного тока по цепи «27 В РП», А |
от 0,2 до 2,0 | |
|
ИК силы постоянного тока по цепи «90 В РП», А |
от 1,0 до 7,0 | |
|
ИК напряжения постоянного тока по цепям «ЗПДУ 1» и «ЗПДУ 2», В |
от 22,0 до 34,0 |
±3 % от НЗ, НЗ = 40 В |
|
ИК напряжения постоянного тока по цепи «27 В АБ», В | ||
|
ИК напряжения постоянного тока по цепи «Сраб. ИК1» и «Сраб. ИК2», В | ||
|
ИК напряжения постоянного тока по цепи «МПРД», В |
от 5,0 до 15,0 |
±3 % от НЗ, НЗ = 15 В |
|
1 |
2 |
3 |
|
ИК напряжения постоянного тока по цепи «ЧК ТИ», В |
от 22,0 до 34,0 |
±3 % от НЗ, НЗ = 40 В |
|
ИК напряжения постоянного тока начального отклонения рулей и управляющих сигналов по цепям «д1» - «д4» воспроизводимых ИСУ, В |
от - 1,0 до - 0,1; от 0,1 до 1,0; |
±3 % от НЗ, НЗ = 1 В |
|
от - 13,0 до - 8,0 от 8,0 до 13,0 |
±3 % от НЗ, НЗ = 15 В | |
|
ИК напряжения постоянного тока начального положения и максимального отклонения рулей по цепям «Р1» - «Р4» на выходе ДОС, В |
от - 1,0 до - 0,1; от 0,1 до 1,0; |
±3 % от НЗ, НЗ = 1 В |
|
от - 13,0 до - 8,0 от 8,0 до 13,0 |
±3 % от НЗ, НЗ = 15 В | |
|
ИК воспроизведения номинального значения напряжения постоянного тока команды «КАС (к)», В | ||
|
ИК воспроизведения номинального значения напряжения постоянного тока команды «ЭВ1 (к)», В | ||
|
ИК воспроизведения номинального значения напряжения постоянного тока команды «ЛЧА (к)», В | ||
|
ИК воспроизведения номинального значения напряжения постоянного тока команды «БК1 (к)», В | ||
|
ИК воспроизведения номинального значения напряжения постоянного тока команды «СВР АБ (к)», В |
27,0 |
±3 % от НЗ, НЗ = 27 В |
|
ИК воспроизведения номинального значения напряжения постоянного тока команды «Сход (к)», В | ||
|
ИК воспроизведения номинального значения напряжения постоянного тока команды «ППС (к)», В | ||
|
ИК воспроизведения номинального значения напряжения постоянного тока команды «АР (к)», В | ||
|
ИК воспроизведения номинального значения напряжения постоянного тока команды «ЧК АБ (к)», В | ||
|
ИК времени воспроизведения сигнала по цепи «ЗС», мс | ||
|
ИК времени воспроизведения сигнала по цепи «ЧК вх.», мс | ||
|
ИК времени воспроизведения сигнала по цепи «СВР5», мс | ||
|
ИК времени воспроизведения сигнала по цепи «Разар», мс | ||
|
ИК времени воспроизведения сигнала по цепи «ПИ», мс |
±3 % от НЗ НЗ = 100 мс | |
|
ИК времени воспроизведения сигнала по цепи «СВР 2», мс |
от 10 до 100 | |
|
ИК времени воспроизведения сигналов по цепям «КОМ1» и «КОМ2», мс | ||
|
ИК времени воспроизведения сигнала по цепи «ЧК АБ», мс | ||
|
ИК времени воспроизведения импульсов по цепям «ПП1» - «11114», мс | ||
|
ИК длительности импульсов по цепям «ПП1» - «ПП4», мс |
от 10 до 50 |
±3 % от НЗ НЗ = 50 мс |
|
ИК времени воспроизведения сигналов по цепям «Вкл.ДУ1» и «Вкл.ДУ2», мс |
от 10 до 100 |
±3 % от НЗ НЗ = 100 мс |
|
ИК воспроизведений номинальных значений:
|
6,4 3,0 |
±0,2 ±0,4 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение питания переменного тока, В |
220 ±22 |
|
- напряжение питания от трехфазной сети переменного тока, В |
380 ±38 |
|
- частота переменного тока, Гц |
50 ±1,0 |
|
- потребляемый ток от сети переменного тока, А, не более: |
30 |
|
- потребляемая мощность от сети переменного тока, В^А, не более: | |
|
- стойка |
5500 |
|
- блок сопряжения БС 180.9504-0 |
100 |
|
- коробка разрывная РК 180 РК180.9527-0 |
2 |
|
- промышленный компьютер |
800 |
|
- монитор |
100 |
|
- принтер |
300 |
|
- потребляемый ток по каждой фазе от трехфазной сети переменного | |
|
тока, А, не более: |
4 |
|
Габаритные размеры составных частей средства измерений, мм, (высотахширинахглубина), | |
|
не более: | |
|
- стойка С180.9500-0 |
2080 х 800 х 610 |
|
- блок сопряжения БС180.9504-0 |
200 х 190 х 180 |
|
- коробка разрывная РК180 РК180.9527-0 |
130 х 320 х 370 |
|
- промышленный компьютер |
180 х 430 х 500 |
|
- монитор |
450 х 540 х 120 |
|
- принтер |
240 х 370 х 240 |
|
Масса составных частей, кг, не более: | |
|
- стойка С180.9500-0; |
150 |
|
- блок сопряжения БС180.9504-0; |
3 |
|
- коробка разрывная РК180 РК180-1.9527-0 |
3 |
|
- промышленный компьютер |
5 |
|
- монитор |
3 |
|
- принтер |
3 |
|
Условия эксплуатации: | |
|
- температура воздуха, °С |
от+10 до +30 |
|
- относительная влажность воздуха при температуре +25 °С, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 104 |
