Номер по Госреестру СИ: 93210-24
93210-24 Газоанализаторы стационарные
(ЭРИС Оксициркон)
Назначение средства измерений:
Газоанализаторы стационарные ЭРИС Оксициркон (далее - газоанализаторы) предназначены для непрерывного измерения объёмной доли кислорода, оксида углерода (II) и продуктов неполного сгорания в пересчете на (СО), метана, диоксида азота и выдачи сигнализации о достижении содержания установленных пороговых значений.
Внешний вид.
Газоанализаторы стационарные
Рисунок № 1
Внешний вид.
Газоанализаторы стационарные
Рисунок № 2
Внешний вид.
Газоанализаторы стационарные
Рисунок № 3
Внешний вид.
Газоанализаторы стационарные
Рисунок № 4
Внешний вид.
Газоанализаторы стационарные
Рисунок № 5
Внешний вид.
Газоанализаторы стационарные
Рисунок № 6
Внешний вид.
Газоанализаторы стационарные
Рисунок № 7
Внешний вид.
Газоанализаторы стационарные
Рисунок № 8
Общие сведения
Дата публикации - 16.09.2024
Срок свидетельства - 13.09.2029
Номер записи - 195038
ID в реестре СИ - 1419831
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
исполнение 2,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС")
Страна - РОССИЯ
Населенный пункт - г. Чайковский, Пермский край
Уведомление о начале осуществления предпринимательской деятельности - Да
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2225 от 2024.09.13 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Газоанализаторы стационарные (ЭРИС Оксициркон)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81047-21 05.03.2026 |
Газоанализаторы стационарные, ДГС ЭРИС-ФИД М Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) |
ОТ МП |
1 год |
|
81114-20 |
Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400-1 для АО "Башкирская содовая компания", Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) |
ОТ МП |
1 год |
|
81113-20 |
Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400 для АО "Башкирская содовая компания"), Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) |
ОТ МП |
1 год |
|
81093-20 31.12.2025 |
Газоанализаторы стационарные, Advant Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) |
ОТ МП |
1 год |
|
82167-21 |
Установка поверочная, РУОМ Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) |
ОТ МП |
1 год |
|
86818-22 20.09.2027 |
Газоанализаторы передвижные, ПГ БСОИ Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) |
ОТ МП |
1 год |
|
89411-23 23.06.2028 |
Контроллеры измерительные программируемые, ЭРИС Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) |
ОТ МП |
4 года |
|
89608-23 28.07.2028 |
Комплексы динамические газосмесительные, ДГК-РВ Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) |
ОТ МП |
1 год |
|
90503-23 17.11.2028 |
Датчики-газоанализаторы стационарные, ERIS Simple Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) |
ОТ МП |
1 год |
|
93210-24 13.09.2029 |
Газоанализаторы стационарные, ЭРИС Оксициркон Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Газоанализаторы стационарные (ЭРИС Оксициркон)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭРИС" (RA.RU.310699) | 6 | 5 | 6 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Газоанализаторы стационарные (ЭРИС Оксициркон)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (далее - ПО). ПО устанавливается в энергонезависимую память газоанализаторов на заводе-изготовителе во время производственного цикла и не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Уровень защиты ПО в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения»: «Высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ЭРИС Оксициркон |
|
Номер версии (идентификационный номер) ПО, не ниже |
v.01.01 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и на идентификационные таблички газоанализаторов, закрепленные на корпусах сенсорного, электронного и терминального блоков, методом гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документе «Газоанализатор стационарный ЭРИС Оксициркон. Руководство по эксплуатации», раздел 2.4 «Устройство и работа».Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной
поверочной схемы для средств измерений содержания и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные технические условия;
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;
ТУ 26.51.53.110-019-56795556-2023 Газоанализаторы стационарные ЭРИС Оксициркон Технические условия.
компонентов в
автоматические.
газовых
Общие
Общество с ограниченной ответственностью «ЭРИС» (ООО «ЭРИС»)
ИНН 5920017357
Адрес юридического лица: 617762, Пермский край, г. Чайковский, ул. Промышленная, д. 8/25
Тел.: +7 (34241) 6-55-11
E-mail: info@eriskip.ru
Изготовитель
Общество с ограниченной ответственностью «ЭРИС» (ООО «ЭРИС») ИНН 5920017357Адрес: 617762, Пермский край, г. Чайковский, ул. Промышленная, д. 8/25 Тел.: +7 (34241) 6-55-11
E-mail: info@eriskip.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: + 7 (495) 481-33-80
E-mail: info@prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «ЭРИС» (ООО «ЭРИС»)ИНН 5920017357
Адрес юридического лица: 617762, Пермский край, г. Чайковский, ул. Промышленная, д. 8/25
Тел.: +7 (34241) 6-55-11
E-mail: info@eriskip.ru
Принцип действия газоанализаторов основан на определении объёмной доли кислорода путём измерения напряжения, возникающего на нагретом электрохимическом элементе на основе диоксида циркония и измерения объемной доли метана путем определения разницы термосопротивлений на эталонном и активном элементах термокаталитического датчика, а также на определении объемной доли оксида углерода и продуктов неполного сгорания в пересчете на оксид углерода (II) (СОе) и объемной доли диоксида азота полупроводниковым методом, с использованием встроенного высокотемпературного сенсора на полупроводниковом элементе.
Конструктивно газоанализаторы состоят из следующих функциональных частей: измерительного блока, терминального блока и зонда.
Измерительный блок конструктивно состоит из двух металлических корпусов с крышкой, соединенных между собой, в которых размещены сенсорный блок и блок электроники. Блоки имеют жесткое соединение между собой при помощи штуцеров, либо могут быть разнесены между собой на расстояние не более 30 метров. На сенсорном блоке установлен фланец для монтажа к зонду. Сенсорный блок имеет в составе сенсор. Функция сенсора - обнаружение целевого газа и передача сигнала в плату блока электроники. Сенсор газоанализатора защищен фильтром, встроенным в крышку сенсорного блока. Основные функции блока электроники: преобразование концентрации газа в цифровой сигнал, формирование аналогового и цифровых сигналов газоанализатора.
Терминальный блок конструктивно выполнен в металлическом корпусе со смотровым окном в крышке. Терминальный блок имеет четыре исполнения, отличающихся между собой габаритными размерами и массой. В терминальном блоке расположен ЖК-дисплей для индикации содержания определяемого компонента в режиме реального времени, конфигурации режимов работы, индикация статусов работы газоанализатора. В корпус терминального блока встроены проушины, которые позволяют использовать различные варианты монтажа. Корпуса измерительного и терминального блоков имеют резьбовые вводы, расположенные на боковых сторонах, предназначенные для подключения кабельных вводов с последующим монтажом кабелей от источника питания, интерфейсов.
Зонд служит для монтажа газоанализатора, а также для отбора анализируемой среды.
Газоанализаторы выпускаются в следующих модификациях: ЭРИС Оксициркон 1, ЭРИС Оксициркон 2, ЭРИС Оксициркон 3, ЭРИС Оксициркон 4, отличающихся количеством измеряемых компонентов, конструкцией корпуса, вариантами монтажа и размерами. Каждая модификация газоанализаторов выпускается в разных температурных исполнениях: исполнение 1, исполнение 2 - для применения в различных климатических условиях, которые отличаются температурными диапазонами эксплуатации.
Газоанализаторы, в зависимости от конфигурации/комплектации, имеют функции автоматической, ручной или удаленной настройки.
Газоанализаторы имеют интерфейсы: дисплей, аналоговый выход от 4 до 20 мА или от 0 до 5 мА, RS-485 протокол Modbus (в зависимости от конфигурации), для отображения и передачи результатов измерения, диагностики и настроек.
Заводские номера на всех входящих в состав блоках газоанализатора идентичны. Номера наносятся на идентификационные таблички, закрепленные на корпусах сенсорного, электронного и терминального блоков, методом гравировки в виде буквенно-цифрового обозначения. Общий вид идентификационных табличек представлен на рисунке 5. Нанесение знака поверки на газоанализаторы не предусмотрено. газоанализаторов приведен на рисунках 1-2.
Общий вид измерительных блоков
на рисунке 3. Общий вид зонда
Общий вид терминального блока приведен представлен на рисунке 4.
несанкционированного доступа не
Пломбирование корпуса газоанализаторов от предусмотрено.

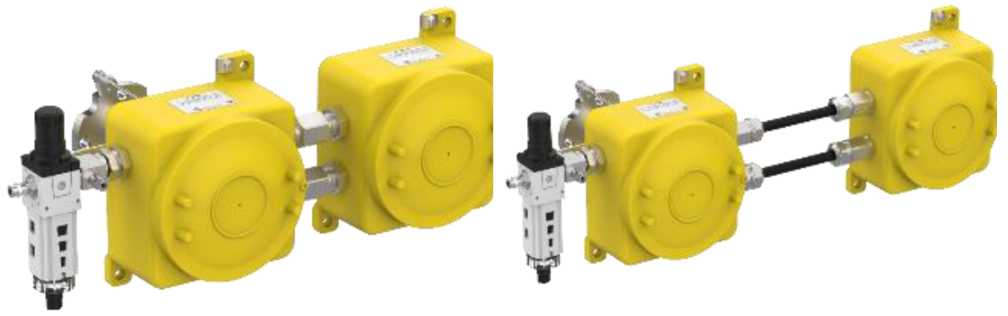

Рисунок 1 - Общий вид измерительного блока газоанализаторов стационарных ЭРИС Оксициркон 1, слева - жесткое соединение сенсорного и электронного блоков, справа - разделенное

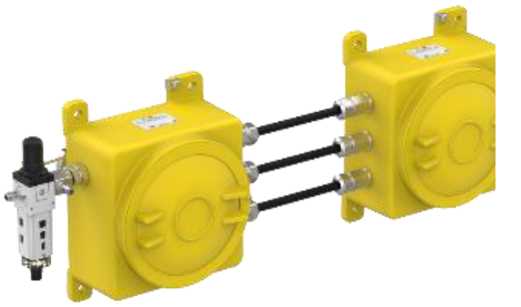

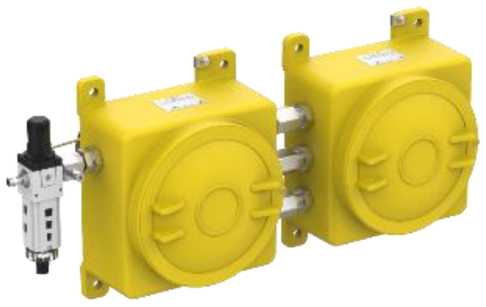

Рисунок 2 - Общий вид измерительного блока газоанализаторов стационарных ЭРИС Оксициркон 2, ЭРИС Оксициркон 3, ЭРИС Оксициркон 4, слева - жесткое соединение сенсорного и электронного блоков, справа - разделенное

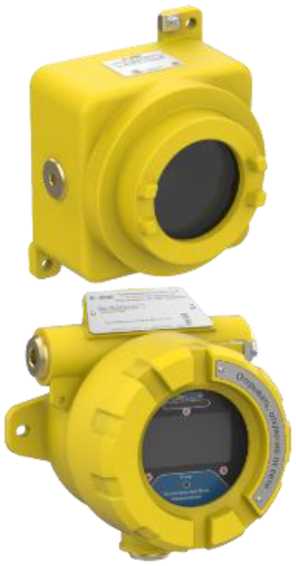

Рисунок 3 - Общий вид терминальных блоков газоанализаторов стационарных ЭРИС Оксициркон

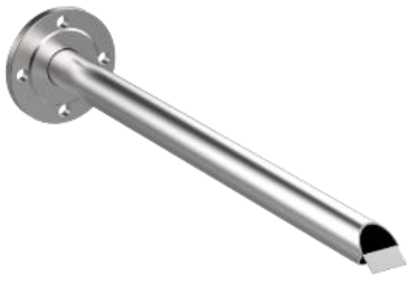

Рисунок 4 - Общий вид зонда газоанализаторов стационарных ЭРИС Оксициркон
□□□□■■ичнжлии сшцни'1пс1иИ ЭРИ с Оноициакон
Зое. № ХКХХХХХХХ
Гоа вьтускл ЕОЛЛ
кЗРИСи, Paul b-rlbkJp.C'-Oft'i
Место нанесения
заводского номера

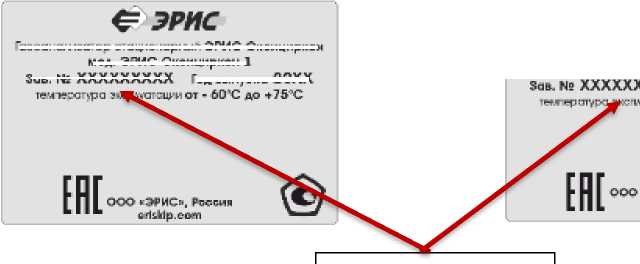

Рисунок 5 - Общий вид идентификационной таблички газоанализаторов стационарных ЭРИС Оксициркон, слева - для сенсорного и электронного блоков, справа - для терминального
мрд. ЭРИ? онеииирюйм 1
ЭРНС
Г»рМИН4ПЬНк1Й СММК В CQCTCB'
Гаэкз11а.'||-тм'1орс спсцнапарюгс -ЭРНС Oioc-HiJ^ipiDaH ЭРИ? онкицирквн 1
LXX 20ХХ
гацчЮТ - M'Xi Ал ■•■75"?
представлена в таблице 6.
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор стационарный |
ЭРИС Оксициркон |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Таблица 2 -
|
Определяемый компонент |
Диапазон измерений объёмной доли определяемого компонента |
Пределы допускаемой основной погрешности измерений | ||
|
абсолютной, млн-1 |
приведенной к верхнему пределу диапазона измерений, % |
относительной, % | ||
|
Кислород (О2) |
от 0 до 2 % от 0 до 5 % от 0 до 10 % от 0 до 25 % |
- |
±2 |
- |
|
от 5 до 100 % |
- |
- |
±2 | |
|
от 0 до 50 млн-1 от 0 до 1000 млн-1 |
- |
±6 |
- | |
|
Оксид углерода (СО) и продукты неполного сгорания в пересчете на (СО) |
от 0 до 500 млн-1 |
- |
±5 |
- |
|
от 0 до 1000 млн-1 |
- |
±5 |
- | |
|
от 0 до 2000 млн-1 |
- |
±5 |
- | |
|
от 0 до 1 % |
- |
±2 |
- | |
|
от 0 до 5 % |
- |
±2 |
- | |
|
Метан (СН4) |
от 0 до 2,2 % включ. |
- |
±10 |
- |
|
св. 2,2 до 4,4 % |
- |
- |
±10 | |
|
Диоксид азота (NO2) |
от 0 до 100 млн-1 |
±10 |
- |
- |
Таблица 3 - Дополнительные
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности измерений |
0,5 |
|
Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающей среды от -60 °С до +15 °С и св. +25 °С до +65 °С для температурного исполнения 1, и св. +25 °С до +75 °С для температурного исполнения 2, на каждые 10 °С, в долях от пределов допускаемой основной погрешности измерений |
±о,5 |
|
Время установления выходного сигнала по уровню То,9, с, не более |
10 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Цена единицы младшего разряда для канала кислорода (О2), % |
0,01 |
|
Цена единицы младшего разряда для канала монооксида углерода (СО) и диоксида азота (NO2), млн-1 |
1 |
|
Цена единицы младшего разряда для канала метана (СН4), % |
0,1 |
|
Напряжение питания переменного тока, В Частота переменного тока, Гц |
от 187 до 253 от 49 до 51 |
|
Потребляемая мощность, Вт, не более |
100 |
|
Время прогрева, мин, не более |
30 |
|
Выходной сигнал:
|
RS-485 Modbus RTU от 0 до 5 от 4 до 20 |
|
Интерфейс |
RS-485 Modbus RTU Протокол HART |
|
Габаритные размеры (без учета зонда), мм, не более:
|
560x224x249 680x306x283 160x162x112 или 175x224x152 или 235x306x155 |
|
Масса (без учета зонда), кг, не более:
|
13,2 21,6 2,25 или 4,7 или 8,5 |
|
Длина2) стандартного зонда, мм, не более |
610 910 1220 |
|
Масса2) стандартного зонда, кг, не более |
3,1
|
|
Степень защиты по ГОСТ 14254-2015 |
IP66/ IP67 IP66/ IP68 |
таблицы 4
|
Наименование характеристики |
Значение |
|
Маркировка взрывозащиты |
1Ех db IIB+H2 T3 Gb Х / Ех tb IIIB T195^ Db Х |
|
Рабочие условия эксплуатации:
температурное исполнение 1 температурное исполнение 2
|
от - 60 до +65 от - 60 до +75 от 70 до 130 от 10 до 95 |
|
Примечания:
| |
|
Таблица 5 - Показатели надежности | |
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
211)2) |
|
Назначенный срок службы, лет |
211)2)3) |
|
Наработка до отказа, ч |
1100001)2) |
|
Примечания: 1) Без учета ресурса сенсора. | |
-
2) Исчисление среднего и назначенного срока службы газоанализатора начинается с даты ввода в эксплуатацию или по истечению 6 месяцев от даты приемки, указанной в свидетельстве о приемке.
-
3) По истечении назначенного срока службы газоанализатор должен быть снят с эксплуатации, газоанализатор подлежит списанию и утилизации согласно правилам, установленным на объекте эксплуатации.
