Сведения о средстве измерений: 81113-20 Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400 для АО "Башкирская содовая компания")

Номер по Госреестру СИ: 81113-20
81113-20 Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400 для АО "Башкирская содовая компания")
( )

Назначение средства измерений:
Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400 для АО «Башкирская содовая компания», далее - система, предназначена для: - автоматических непрерывных измерений массовой концентрации (объемной доли) загрязняющих веществ в газовых выбросах, образующихся в процессе деятельности установок цеха №7 АО «Башкирская содовая компания», а также температуры, абсолютного давления, массового расхода газа; - расчета объемного расхода газа; - сбора, обработки, визуализации, хранения полученных данных, представления результатов в различных форматах и их передачу на внешний удаленный компьютер (сервер); - расчета массового и валового выбросов загрязняющих веществ.

сертификация программного обеспечения
Внешний вид. Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400 для АО
Внешний вид.
Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400 для АО "Башкирская содовая компания")
Рисунок № 1

Общие сведения

Дата публикации - 25.03.2021
Срок свидетельства -
Номер записи - 180404
ID в реестре СИ - 1386734
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет данных,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС")
Страна - РОССИЯ
Населенный пункт - г. Чайковский, Пермский край
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - RB_9 Реестр поверок ФГИС «АРШИН» в формате json
В целях оптимизации нагрузки на сервера ФГИС АРШИН мы решили внести свой посильный вклад в дело распространения цифровых метрологических сервисов и приняли решение выложить имеющиеся у нас данные о поверках средств измерений. Данные о поверках в формате json, используемом в ФГИС АРШИН, представлены в виде архивов дамп MySQL. БД содержат всего одну таблицу вида:

CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;

poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json

Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.

function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}

$arr =json_decode($homepage, true);

В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.

Бесплатный

Статистика

Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2461 от 2020.12.31 Об утверждении типа средств измерений

Наличие аналогов СИ: Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400 для АО "Башкирская содовая компания") ( )

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81047-21
05.03.2026
 Газоанализаторы стационарные, ДГС ЭРИС-ФИД М
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) 		ОТ
МП 		1 год
81114-20

 Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400-1 для АО "Башкирская содовая компания",
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) 		ОТ
МП 		1 год
81113-20

 Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400 для АО "Башкирская содовая компания"),
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) 		ОТ
МП 		1 год
81093-20
31.12.2025
 Газоанализаторы стационарные, Advant
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) 		ОТ
МП 		1 год
82167-21

 Установка поверочная, РУОМ
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) 		ОТ
МП 		1 год
86818-22
20.09.2027
 Газоанализаторы передвижные, ПГ БСОИ
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) 		ОТ
МП 		1 год
89411-23
23.06.2028
 Контроллеры измерительные программируемые, ЭРИС
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) 		ОТ
МП 		4 года
89608-23
28.07.2028
 Комплексы динамические газосмесительные, ДГК-РВ
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) 		ОТ
МП 		1 год
90503-23
17.11.2028
 Датчики-газоанализаторы стационарные, ERIS Simple
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) 		ОТ
МП 		1 год
93210-24
13.09.2029
 Газоанализаторы стационарные, ЭРИС Оксициркон
Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС") (РОССИЯ г. Чайковский, Пермский край) 		ОТ
МП 		1 год
Отчет - RT_55 СИ собственника по группам СИ и производителям

Отчет. Количество средств измерений собственника по группам измерений и производителям

Цель отчета:
Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.

Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.

Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.

Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.

Стоимость 200 руб. или по подписке

Кто поверяет Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400 для АО "Башкирская содовая компания") ( )

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЭРИС"
(RA.RU.310699)
  • Нет данных
    		•  5 1 4 0 3 1 2

    Стоимость поверки Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400 для АО "Башкирская содовая компания") ( )

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение системы состоит из модулей:

    • - встроенное программное обеспечение;

    • - программное обеспечение АРМ;

    Встроенное программное обеспечение (ПО контроллера) осуществляет следующие функции:

    • - прием, регистрация данных о параметрах отходящего газа;

    • - автоматический расчет массового выброса (г/с) загрязняющих веществ;

    • - контроль состояния значений параметров, формирование предупреждающих и аварийных сигналов;

    • - обмен данными между частями систем;

    • - автоматическую самодиагностику состояния технических средств, устройств связи;

    Автономное ПО осуществляет функции:

    • - отображение на экране измеренных мгновенных значений концентрации определяемых компонентов и значений параметров газового потока;

    • - автоматическое формирование суточного, месячного, квартального и годового отчета на основе 20-ти минутных значений по запросу пользователя;

    • - архивация (сохранение) вышеуказанных измеренных и расчетных данных;

    • - визуализация процесса на мониторе компьютера;

    • - вывод на печать по запросу необходимой оперативной или архивной информации;

    • - поддержка непрерывного режима работы в реальном времени;

    • - регистрация и документирование событий в базе данных;

    • - дополнительная обработка информации, расчеты, автоматическое формирование отчетов и сохранение их на жесткий диск АРМ;

    • - выполнение функций системного обслуживания - администрирование пользователей, настройка подключения к контроллеру.

    Влияние встроенного ПО учтено при нормировании метрологических характеристик системы. Уровень защиты - «средний» по Р 50.2.077-2014.

    Лист № 4 Всего листов 8 Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значения

    Автономное ПО

    ПО контроллера

    Идентификационное наименование ПО

    ERIS CEMS

    WorkStation

    Software

    -

    Номер версии (идентификационный номер) ПО

    1.0.0.0

    -

    Цифровой идентификатор ПО

    A01F7725FF5E67E3

    38EDBA6154C6FF79

    Алгоритм вычисления цифрового идентификатора

    CRC

    CRC


    Знак утверждения типа

    Знак утверждения типа

    наносится на табличку, закрепленную на дверце шкафа с контроллером методом наклейки и на титульный лист Руководства по эксплуатации типографским методом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к системе измерений выбросов автоматизированной

    Приказ Минприроды России от № 425 от 07.12.2012 г “Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений”, п.1.2

    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

    ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

    Приказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах

    Приказ Росстандарта от 29 декабря 2018 года N 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа

    ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

    Приказ Росстандарта № 1339 от 29.06.2018 г.; согласно поверочной схеме «Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’1 - V107 Па» утвержденной Приказом Росстандарта № 2900 от 06.12.2019 г.

    ГОСТ Р 8.960-2019 Государственная система обеспечения единства измерений. Наилучшие доступные технологии. Метрологическое обеспечение автоматических измерительных систем для контроля вредных промышленных выбросов. Основные положения

    ГОСТ Р 8.958-2019 Государственная система обеспечения единства измерений. Наилучшие доступные технологии. Автоматические измерительные системы для контроля вредных промышленных выбросов. Методы и средства испытаний

    ГОСТ Р 8.959-2019 Государственная система обеспечения единства измерений. Наилучшие доступные технологии. Автоматические измерительные системы для контроля вредных промышленных выбросов. Методика поверки

    Техническая документация изготовителя

    Поверка

    Поверка осуществляется по документу МП-242-2350-2020 «ГСИ. Система контроля промышленных выбросов автоматическая СМВ ЭРИС - 400 для АО «Башкирская содовая компания». Методика поверки», утвержденному ФГУП «ВНИИМ им Д.И. Менделеева» от 25.03.2020 г.

    Основные средства поверки:

    • - стандартные образцы состава газовых смесей C2H4Cl2/N2 (ГСО 10550-2014); C2H4/N2 (ГСО 10544-2014); Cl2/N2 (ГСО 10547-2014); HCl/N2 (ГСО 10547-2014);

    • - калибратор давления портативный Метран 517 с модулем А160К (регистрационный номер 39151-12)

    • - термостат жидкостный серии «ТЕРМОТЕСТ» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 39300-08);

    • - термометр сопротивления эталонный ЭТС-100 (регистрационный номер 19916-10);

    • - манометр дифференциальный цифровой ДМЦ-01 модификации ДМЦ-01М (регистрационный номер 15594-12);

    • - трубка напорная модификации НИИОГАЗ (регистрационный номер 21099-11);

    • - калибратор электрических сигналов CA71 (регистрационный номер 53468-13),

    • - азот газообразный особой чистоты 1-го или 2-го сорта в баллоне под давлением по ГОСТ 9293-74.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель

    Общество с ограниченной ответственностью «ЭРИС» (ООО «ЭРИС»)
    ИНН 5920017357
    Адрес: 617762, Пермский край, г. Чайковский, ул. Промышленная, д.8/25.
    Телефон/факс: . (34241) 6-55-11
    E-mail: info@eriskip.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
    Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
    Телефон: (812) 251-76-01
    Факс: (812) 713- 01-14
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Принцип действия системы основан на следующих методах измерения:

    • - для содержания определяемых компонентов (хлористого водорода, этилена, 1,2-дихлорэтана, хлора), - фотометрический двухчастотный метод с корреляцией по газовым фильтрам (анализатор MCS300P модификации MCS300P Ex;

    • - для температуры - терморезисторный (термометр сопротивления в составе - расходомера-счетчика массового ST модели ST100);

    • - для давления - тензопреобразователь;

    • - для расхода - термоанемометрический метод измерения массового расхода с последующим расчетом объемного расхода.

    Система является стационарным автоматическим многоканальным изделием, в состав которого входят:

    • - анализатор фотометрический MCS300P модификации MCS300P Ex фирмы «SICK AG», Германия (регистрационный номер 71779-18);

    • - система пробоотбора с пробоотборным обогреваемым зондом;

    • - преобразователь давления измерительный ОВЕН ПД100 модели ПД100-ДА0,16-115-0,25-Exd (регистрационный номер 47586-11) (абсолютное давление);

    • - расходомер-счетчик массовый ST модели ST100 (регистрационный номер 60836-15) фирмы "Fluid Components International", США (с каналом измерений температуры);

    Система выполнена в виде герметичного шкафа с расположенным в нем газоанализатором и вспомогательным оборудованием, также в состав системы входит шкаф контролл ера

    Лист № 2 Всего листов 8 и АРМ оператора. Для транспортировки пробы применена обогреваемая проботранспортная линия.

    Отбор пробы производится принудительным способом, за счет насоса. Система построена на принципе «горячая-влажная» проба. Проботранспортная линия, система подготовки пробы, измерительная ячейка имеют встроенный электрообогрев. Система имеет необогре-ваемый пробоотборный насос, установленный после анализаторов.

    В шкафу газоанализатора, расположен пост управления, предназначенный для вклю-чения/выключения отдельных элементов системы.

    В шкафу контролера расположен программируемый логический контролер и сетевое оборудование.

    АРМ построено на базе персонального компьютера.

    В системе используются следующие расчеты -

    - пересчет измеренных значений объемной доли определяемых компонентов в массовую концентрацию при условиях 0 оС и 101,3 кПа;

    - расчет значений приведенного к условиям 0 оС и 101,3 кПа расхода дымовых газов (нм3/с);

    - расчет массового и валового выброса газов-загрязнителей в дымовом газе (г/с и т/год, соответственно);

    - усреднение за 20 минут массовых выбросов газов-загрязнителей, г/с.

    Передача измеренной информации осуществляется по токовому интерфейсу от 4 до 20 мА и интерфейсу RS-485 (MODBUS). Передача сигналов диагностики осуществляется по интерфейсу Ethernet (MODBUS TCP) на АРМ оператора.

    АРМ обеспечивает отображение в реальном времени значений измеряемых и вычисляемых параметров, а также диагностическую информацию с возможностью формирования отчетов за произвольно заданный период. Визуализация информации на АРМ предусматривает возможность отображения трендов и графиков.

    Пробоподготовка газовой смеси к анализу осуществляется методом горячей экстракции.

    Для защиты от несанкционированного доступа шкаф закрывается на замок. Общий вид системы приведен на рисунке 1.

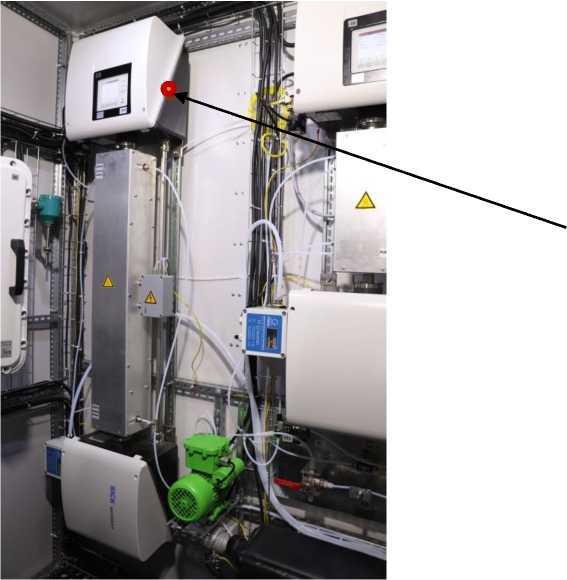

    Внешний вид. Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400 для АО

    Место пломбирования

    Рисунок 1 -Общий вид системы СМВ ЭРИС-400


    Таблица 7 - Комплектность системы

    Наименование

    Обозначение

    Количество

    Система контроля промышленных выбросов автоматическая СМВ ЭРИС-400 в составе:

    Зав. № 400-0919001

    Анализатор фотометрический MCS300P модификации

    MCS300P Ex

    -

    2 шт.

    Расходомер-счетчик массовый ST модели ST 100

    -

    1 шт.

    Преобразователь давления измерительный ОВЕН ПД100 модели ПД100-ДА0,16-115-0,25-Exd

    -

    1 шт.

    Шкаф анализатора

    1 шт.

    Шкаф контроллера

    1 шт.

    АРМ оператора1)

    1

    Линия пробоотборная

    1 шт.

    Пробоотборный зонд

    1 комплект

    ЗИП

    1 комплект

    Программное обеспечение:

    Встроенное ПО контроллерного шкафа

    1 шт.

    Автономное ПО АРМ

    1 шт.

    Наименование

    Обозначение

    Количество

    Документация:

    Руководство по эксплуатации

    РЭ СМВ ЭРИС-400

    1 экз.

    Методика поверки

    МП-242-2350-2020

    1 экз.


    Таблица 2 - Метрологические характеристики газоаналитических каналов системы (с устройством отбора и подготовки пробы)

    Измерительный канал (определяемый компонент)

    Единица измерений

    Диапазоны измерений объемной доли 3)

    Пределы допускаемой погрешности в условиях эксплуатации1)

    приведенной2),

    У, %

    относительной 5, %

    Хлористый водород (HCl)

    млн-1

    от 0 до 200 включ.

    ±25

    -

    св. 200 до 2600

    -

    ±25

    Этилен (С2Н4)

    % об.

    от 0 до 5 включ.

    ±25

    -

    св. 5 до 33

    -

    ±25

    1,2-

    Дихлорэтан (С2Н4С12)

    млн-1

    от 0 до 200 включ.

    ±25

    -

    св. 200 до 2500

    -

    ±25

    Хлор (CI2)

    млн 1

    от 0 до 100 включ.

    ±25

    -

    св. 100 до 650

    -

    ±25

    • 1) В соответствии с Приказом Минприроды России № 425 от 07.12.2012 г

    • 2) Приведенные к верхнему пределу диапазона измерений

    Номинальная цена единицы наименьшего разряда измерительных каналов:

    0,1 млн-1- для всех компонентов для 1-го диапазона измерений,1 млн-1- для всех компонентов для 2-го диапазона измерений (кроме этилена); 0,1 % об.- для этилена.

    • 3) Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: C=XA0'6^M/Vm, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем воздуха, равный 22,4 при условиях (0 оС и 101,3 кПа), дм3/моль.

    Лист № 5 Всего листов 8 Таблица 3 -Прочие метрологические характеристики измерительных каналов системы

    Наименование характеристики

    Значение

    Предел допускаемой вариации показаний, в долях от предела допускаемой погрешности

    0,5

    Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой погрешности

    ±0,5

    Время прогрева, мин, не более

    120

    Предел допускаемого времени установления выходного сигнала (Т 0,9), с

    300

    Таблица 4 - Метрологические характеристики для измерительных каналов параметров газового потока в условиях эксплуатации

    Определяемый параметр

    Единицы измерений

    Диапазон измерений3*

    Пределы допускаемой погрешности

    Температура дымовых газов

    оС

    от -10 до +30

    ±1 оС (абс.)

    Абсолютное давление дымовых газов

    кПа

    от 50 до 150

    ±1,5 % (прив.)2)

    Объемный расход газа1-*

    м3/ч

    от 150 до 1200

    ±10 % (отн.)

    • 1) Пересчет массового расхода газа в объемный расход проводится в автоматическом режиме с использованием поправочного коэффициента, установленного при испытаниях и равного 1,035

    • 2) Приведенные к верхнему пределу диапазона измерений. Пределы допускаемой основной приведенной погрешности преобразователя давления равны ±0,25 %.

    • 3) Номинальная цена единицы наименьшего разряда измерительных каналов: температуры 0,1 оС, давления 0,1 кПа, объемного расхода 1 м3/ч.

    Таблица 5 - Основные технические характеристики системы

    Наименование характеристики

    Значение

    Напряжение питания от сети переменного тока частотой (50±1) Гц, В

    от 207 до 253

    Потребляемая мощность, кВт, не более

    6,5

    Средняя наработка на отказ в условиях эксплуатации, с учетом технического обслуживания, ч (при доверительной вероятности Р=0,95)

    24000

    Средний срок службы, лет

    10

    Условия окружающей среды (для пробоотборного зонда и датчиков параметров газа):

    диапазон температуры, оС

    диапазон атмосферного давления, кПа

    относительная влажность (при температуре +35 оС и (или) более низких температурах (без конденсации влаги), %

    от -40 до +40 от 84 до 106,7

    от 30 до 98

    Условия эксплуатации (внутри шкафов газоанализаторов): диапазон температуры, оС относительная влажность (без конденсации влаги), %, не более диапазон атмосферного давления, кПа

    от +5 до +40

    95 от 84 до 106,7

    Продолжение таблицы 5

    Наименование характеристики

    Значение

    Параметры анализируемого газа на входе в пробоотборный зонд:

    - диапазон температуры, °С

    от -5 до +25

    Номинальное значение температуры пробоотборного зонда, °С

    +25

    и допускаемое отклонение, °С

    ±5

    Номинальное значение температуры обогреваемой линии, °С,

    +70

    и допускаемое отклонение, °С

    ±5

    Таблица 6 - Габаритные размеры и масса системы

    Наименование элемента системы

    Габаритные размеры, мм, не более

    Масса, кг, не более

    высота

    ширина

    длина

    Анализатор MCS300P

    1800

    600

    275

    60

    Расходомер-счетчик массовый ST модели ST100

    700

    150

    250

    6

    Шкаф анализатора

    2500

    1700

    1200

    600

    Шкаф контроллера

    500

    500

    400

    40

    Пробоотборный зонд

    400

    200

    600

    15

    Линия пробоотборная

    -

    -

    20

    10

    АРМ Монитор

    350

    600

    100

    5

    АРМ Системный блок

    450

    200

    400

    6


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
