Номер по Госреестру СИ: 93143-24
93143-24 Спектрометр атомно-абсорбционный
(PinAAcle 900F)
Назначение средства измерений:
Спектрометр атомно-абсорбционный PinAAcle 900F (далее - спектрометр) предназначен для измерений концентрации различных элементов в жидких средах.
Внешний вид.
Спектрометр атомно-абсорбционный
Рисунок № 1
Внешний вид.
Спектрометр атомно-абсорбционный
Рисунок № 2
Внешний вид.
Спектрометр атомно-абсорбционный
Рисунок № 3
Общие сведения
Дата публикации - 14.09.2024
Срок свидетельства -
Номер записи - 194986
ID в реестре СИ - 1419025
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PinAAcle 900F,
Производитель
Изготовитель - PerkinElmer Singapore Pte Ltd
Страна - СИНГАПУР
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2203 от 2024.09.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Спектрометр атомно-абсорбционный (PinAAcle 900F)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Спектрометр атомно-абсорбционный (PinAAcle 900F)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Спектрометр атомно-абсорбционный (PinAAcle 900F)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В спектрометре используется программное обеспечение «SyngistixTM for AA», предназначенное для настройки, сбора и хранения аналитических данных, оптимизации параметров спектрометра.
Несанкционированный доступ к программному обеспечению исключён. Программное обеспечение является защищенным, при входе в программное обеспечение «SyngistixTM for AA» каждому пользователю необходимо ввести логин и пароль. При помощи системы управления правами доступа возможно делегирование прав на изменение только определенных настроек анализа для каждого индивидуального пользователя. Никакие изменения исходного кода программы невозможны.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SyngistixTM for AA |
|
Номер версии (идентификационный номер) ПО, не ниже |
4.0.1 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Выполнение анализов» документа «Спектрометр атомноабсорбционный PinAAcle 900F Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1569 «Об утверждении государственной поверочной схемы для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов».
Правообладатель«PerkinElmer Inc.», США
Адрес: USA, MA 02451, 940 Winter Street Waltham Телефон: +1 (781) 663-6900
E-mail: info@perkinelmer.com
Web-сайт: www.perkinelmer.com
Изготовитель
«PerkinElmer Singapore Pte Ltd», СингапурАдрес: 2 Tukang Innovation Grove #04-01 Singapore 618305
JTC MedTechHub @ MedTech Park Телефон: +65 6868 1688
E-mail: info@perkinelmer.com Web-сайт: www.perkinelmer.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ»)ИНН 9729338933
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Правообладатель
«PerkinElmer Inc.», СШААдрес: USA, MA 02451, 940 Winter Street Waltham Телефон: +1 (781) 663-6900
E-mail: info@perkinelmer.com
Web-сайт: www.perkinelmer.com
Принцип действия спектрометра основан на измерении поглощения свободными атомами элементов резонансного излучения, проходящего через слой атомного пара, с последующим определением содержания целевых элементов при помощи градуировочных графиков.
Конструктивно спектрометр представляет собой модульный настольный прибор, состоящий из: системы ввода пробы, атомизатора, оптической системы, детектора и системы управления.
Атомизация проб проводится в пламенном атомизаторе. В пламенной горелке в зависимости от определяемых элементов используется пламя смесей: «ацетилен - воздух», «ацетилен - закись азота».
Оптическая система спектрометра базируется на монохроматоре с дифракционной решеткой конфигурации Литтрова, с механизированным приводом для автоматического выбора длины волны и пика.
В состав оптической части спектрометра входят восемь ламповых держателей со встроенными блоками питания для восьми ламп с полым катодом (HCL) или двух безэлектродных газоразрядных ламп (EDL) и шести ламп с полым катодом (HCL).
Спектрометр может работать в следующих режимах:
-
— атомно-абсорбционный с непосредственным вводом пробы в пламя;
-
— атомно-абсорбционный с ртутно-гидридным генератором;
-
— атомно-эмиссионный.
Спектрометр оснащен дейтериевым корректором фона и распылителем.

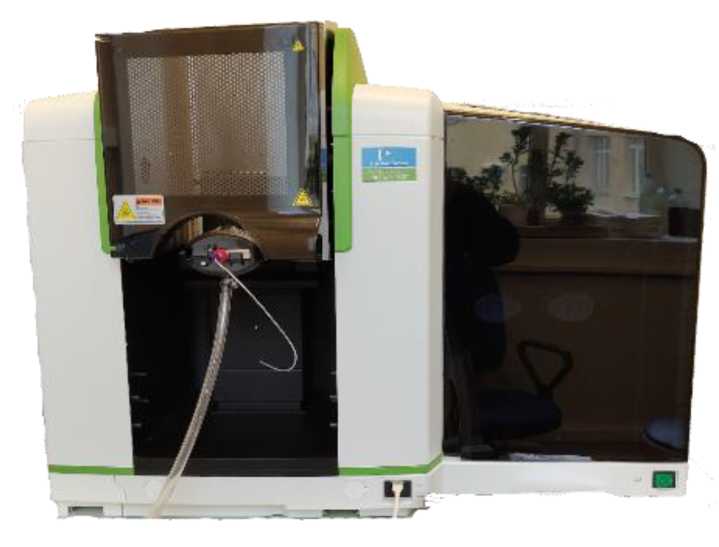

Общий вид спектрометра представлен на рисунке 1.
Пломбирование спектрометра не предусмотрено. Конструкция спектрометров ограничивает физический доступ к частям спектрометра, влияющим на первичную измерительную информацию, и местам настройки и регулировки.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер состоит из латинских букв и арабских цифр (серийный номер PFBS23021001), нанесен методом цифровой лазерной печати на шильдик, расположенный на задней стороне спектрометра (рисунок 2).
Рисунок 1 - Общий вид спектрометра
Место нанесения серийного номера
P^ktnElmer- -
PinAActeSCCf Atomic Aitsorption
Part Mo N3200051 BSlirrifiill!.
SWalM, PFBS2J021001 «IIIUIIIU lUHUHiCniXfP JKMitl

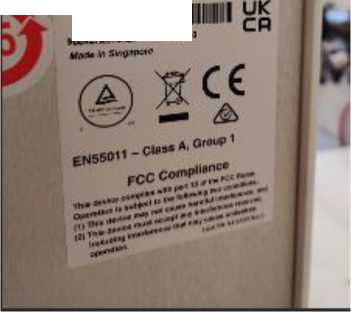

Рисунок 2 - Место нанесения серийного номера
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Характеристические концентрации, мкг/дм3, не более медь цинк |
80 30 |
|
Предел обнаружения элементов по критерию 3 с, мкг/дм3, не более медь (Х= 324,75 нм) |
4,0 |
|
Предел допускаемого относительного среднего квадратического отклонения результатов измерений массовой концентрации элементов, %: медь (Х= 324,75 нм) цинк (Х= 213,86 нм) |
2,0 2,0 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, нм |
от 184 до 900 |
|
Спектральная ширина щели, нм |
0,2; 0,7; 2,0 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 220 до 240 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
Потребляемая мощность, кВ • А, не более |
0,8 |
|
Габаритные размеры спектрометра, мм, не более: | |
|
- высота |
730 |
|
- ширина |
680 |
|
- длина |
950 |
|
Масса спектрометра, кг, не более |
94 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, оС |
от +10 до +35 |
|
- относительная влажность, %, |
от 20 до 80 |
|
- атмосферное давление, мм рт. ст. |
от 725 до 796 |
