Номер по Госреестру СИ: 93173-24
93173-24 Трансформатор напряжения
(НТМИ-10 УХЛ3)
Назначение средства измерений:
Трансформатор напряжения НТМИ-10 УХЛ3 (далее по тексту - трансформатор напряжения) предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформатор напряжения
Рисунок № 1
Общие сведения
Дата публикации - 02.03.2025
Срок свидетельства -
Номер записи - 194976
ID в реестре СИ - 1418974
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Кентауский трансформаторный завод" (АО "КТЗ")
Страна - РОССИЯ
Населенный пункт - Республика Казахстан
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2193 от 2024.09.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформатор напряжения (НТМИ-10 УХЛ3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Кентауский трансформаторный завод" (АО "КТЗ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88272-23 17.02.2027 |
Трансформаторы тока, серии ТВТ напряжением 35, 110, 150, 220 кВ У (УХЛ) 3 Акционерное общество "Кентауский трансформаторный завод" (АО "КТЗ") (РОССИЯ Республика Казахстан) |
ОТ МП |
8 лет |
|
93173-24 |
Трансформатор напряжения, НТМИ-10 УХЛ3 Акционерное общество "Кентауский трансформаторный завод" (АО "КТЗ") (РОССИЯ Республика Казахстан) |
ОТ МП |
4 года |
Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Трансформатор напряжения (НТМИ-10 УХЛ3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформатор напряжения (НТМИ-10 УХЛ3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформатор напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Общие сведения» паспорта трансформатора напряжения.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательАкционерное общество «Кентауский трансформаторный завод» (АО «КТЗ»)
Юридический адрес: 140600, Республика Казахстан, г. Кентау, ул. И. Кожабаева, д. 2 Телефон: +7 (72536) 3-24-39
Факс: +7 (72536) 3-59-79
Web-cайт: www.alageum.com
E-mail: ktz@alageum.com
Изготовитель
Акционерное общество «Кентауский трансформаторный завод» (АО «КТЗ»)Адрес: 140600, Республика Казахстан, г. Кентау, ул. И. Кожабаева, д. 2 Телефон: +7 (72536) 3-24-39
Факс: +7 (72536) 3-59-79
Web-сайт: www.alageum.com
E-mail: ktz@alageum.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-cайт: www.rostest.ru
Правообладатель
Акционерное общество «Кентауский трансформаторный завод» (АО «КТЗ»)Юридический адрес: 140600, Республика Казахстан, г. Кентау, ул. И. Кожабаева, д. 2 Телефон: +7 (72536) 3-24-39
Факс: +7 (72536) 3-59-79
Web-cайт: www.alageum.com
E-mail: ktz@alageum.com
Трансформатор напряжения представляет собой соединенные конструктивно в единое целое три трехобмоточных однофазных трансформатора. Первичные обмотки и обмотки низкого напряжения соединены по схеме «звезда», а дополнительные обмотки низкого напряжения соединены по схеме разомкнутый «треугольник». Магнитопровод трансформатора собран из пластин электротехнической стали. На стержне магнитопровода расположены слоевые обмотки с изоляцией. Магнитопроводы трех однофазных трансформаторов с насаженными на них обмотками, соединенные с помощью ряда конструктивных деталей в единую конструкцию, представляют собой активную часть трансформатора, которая помещается в бак, залитый трансформаторным маслом. Бак трансформатора сварен из листовой стали.
Принцип действия трансформатора напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К данному типу относится трансформатор напряжения НТМИ-10 УХЛ3 зав. № 1911вб518.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий средство измерений, нанесен на маркировочной табличке методом тиснения в виде цифро-буквенного обозначения.

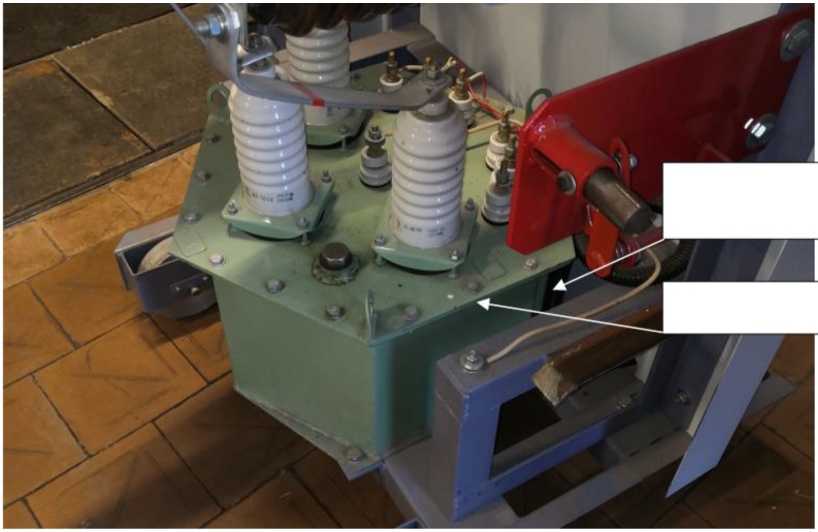

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
