Номер по Госреестру СИ: 93169-24
93169-24 Система информационно-измерительная в составе системы автоматизации процессов управления промывкой камер отстойника от взвешенных наносов, затворами водоприемника отстойника и затворами промывных галерей его низового оголовка Эзминской ГЭС
(Обозначение отсутствует)
Назначение средства измерений:
Система информационно-измерительная в составе системы автоматизации процессов управления промывкой камер отстойника от взвешенных наносов, затворами водоприемника отстойника и затворами промывных галерей его низового оголовка Эзминской ГЭС (далее по тексту - ИИС САУ ПЗ Эзминской ГЭС или система) предназначена для измерений технологических параметров: температуры воздуха, уровня воды и осадка, мутности воды.
Внешний вид.
Система информационно-измерительная в составе системы автоматизации процессов управления промывкой камер отстойника от взвешенных наносов, затворами водоприемника отстойника и затворами промывных галерей его низового оголовка Эзминской ГЭС
Рисунок № 1
Общие сведения
Дата публикации - 11.09.2024
Срок свидетельства -
Номер записи - 194972
ID в реестре СИ - 1418970
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Ракурс-инжиниринг" (ООО "Ракурс-инжиниринг")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2193 от 2024.09.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Система информационно-измерительная в составе системы автоматизации процессов управления промывкой камер отстойника от взвешенных наносов, затворами водоприемника отстойника и затворами промывных галерей его низового оголовка Эзминской ГЭС (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Ракурс-инжиниринг" (ООО "Ракурс-инжиниринг")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90790-23 |
Система информационно-измерительная автоматизированной системы управления технологическим процессом хозяйства дизельного топлива Партизанской ГРЭС, Обозначение отсутствует Общество с ограниченной ответственностью "Ракурс-инжиниринг" (ООО "Ракурс-инжиниринг") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
90998-24 16.01.2029 |
Комплексы программно-технические измерительные, Апогей-М Общество с ограниченной ответственностью "Ракурс-инжиниринг" (ООО "Ракурс-инжиниринг") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
93169-24 |
Система информационно-измерительная в составе системы автоматизации процессов управления промывкой камер отстойника от взвешенных наносов, затворами водоприемника отстойника и затворами промывных галерей его низового оголовка Эзминской ГЭС, Обозначение отсутствует Общество с ограниченной ответственностью "Ракурс-инжиниринг" (ООО "Ракурс-инжиниринг") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Бесплатный
Кто поверяет Система информационно-измерительная в составе системы автоматизации процессов управления промывкой камер отстойника от взвешенных наносов, затворами водоприемника отстойника и затворами промывных галерей его низового оголовка Эзминской ГЭС (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Система информационно-измерительная в составе системы автоматизации процессов управления промывкой камер отстойника от взвешенных наносов, затворами водоприемника отстойника и затворами промывных галерей его низового оголовка Эзминской ГЭС (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) ИИС САУ ПЗ Эзминской ГЭС состоит из встроенного, системного, прикладного и метрологического.
Встроенное ПО представляет собой ПО компонентов ПИП и ВИК, которое загружается в постоянную память приборов на заводе-изготовителе во время производственного цикла, оно недоступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
В составе прикладного ПО системы используются метрологически значимые функциональные блоки и функции, а также ПО, не разделённое на метрологически значимую и незначимую части.
В составе ИИС САУ ПЗ Эзминской ГЭС применяется прикладное ПО, предназначенное для специальной обработки данных в целях метрологического обслуживания СИ.
Конструкция измерительных компонентов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Для защиты приборных шкафов с установленными в них компонентами вторичной части ИК предусмотрено закрытие дверей шкафов с оборудованием на ключ, контроль состояния дверей с сигнализацией в форме диагностических сообщений о несанкционированном доступе внутрь.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||||
|
Наименование ПО |
программное обеспечение панели оператора САУ ПЗ Эзминской ГЭС |
функция получения данных от модуля R500 AI 08 052 |
функциональный блок обработки измеренных величин |
функция линейного преобразования |
функция подготовки массива данных для отображения на экране настройки датчика ЛПУ |
|
Идентификационное наименование ПО |
01Р23ЛЧМИ |
GetAI08052 |
fbAI |
AIScaling |
AICommon WindowsTo Weintek |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.3 |
1.0.1 |
1.0.1 |
1.0.1 |
1.0.1 |
|
Цифровой идентификатор ПО |
- | ||||
|
Алгоритм вычисления цифрового идентификатора ПО |
- | ||||
таблицы 1
|
Идентификационные данные (признаки) |
Значение | ||||
|
Наименование ПО |
функция подготовки массива данных для отображения на экране списка датчиков ЛПУ |
функция подготовки массива данных для отображения на мнемосхемах ЛПУ |
функция получения данных от приборов измерения мутности воды |
метод расчёта уровня по датчику давления |
метод расчёта уровня по уль-тразвуко-вому датчику |
|
Идентификационное наименование ПО |
AIListTo Weintek |
AIStatesTo Weintek |
aWasteMeter |
mPressure Level |
mSonicLevel |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.1 |
1.0.1 |
1.0.1 |
1.0.2 |
1.0.2 |
|
Цифровой идентификатор ПО |
- | ||||
|
Алгоритм вычисления цифрового идентификатора ПО |
- | ||||
Знак утверждения типа
Знак утверждения типананосится на титульный лист документа Р01.2023.01.200 РЭ «Система информационно-измерительная в составе системы автоматизации процессов управления промывкой камер отстойника от взвешенных наносов, затворами водоприемника отстойника и затворами промывных галерей его низового оголовка Эзминской ГЭС. Руководство по эксплуатации».
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.5 «Методы измерений» руководства по эксплуатации Р01.2023.01.200 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1^10-16 до 100 А».
ПравообладательОбщество с ограниченной ответственностью «Ракурс-инжиниринг» (ООО «Ракурс-инжиниринг»)
ИНН 7805446129
Юридический адрес: 198515, г. Санкт-Петербург, п. Стрельна, ул. Связи, д. 30, лит. А Телефон: (812) 252-32-44
Факс: (812) 252-59-70
E-mail: info@rakurs.com
Web-сайт: https://www.rakurs.com
Изготовитель
Общество с ограниченной ответственностью «Ракурс-инжиниринг» (ООО «Ракурс-инжиниринг»)ИНН 7805446129
Адрес: 198515, г. Санкт-Петербург, п. Стрельна, ул. Связи, д. 30, лит. А Телефон: (812) 252-32-44
Факс: (812) 252-59-70
E-mail: info@rakurs.com
Web-сайт: https://www.rakurs.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 430-57-25
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Ракурс-инжиниринг» (ООО «Ракурс-инжиниринг»)ИНН 7805446129
Юридический адрес: 198515, г. Санкт-Петербург, п. Стрельна, ул. Связи, д. 30, лит. А Телефон: (812) 252-32-44
Факс: (812) 252-59-70
E-mail: info@rakurs.com
Web-сайт: https://www.rakurs.com
Принцип действия системы основан на последовательных преобразованиях измеряемых величин.
Система состоит из совокупности измерительных каналов (ИК). ИК системы состоят из первичной части, включающей в себя первичные измерительные преобразователи (ПИП), и вторичной (электрической) части (ВИК). Первичная и вторичная части системы соединяются проводными линиями связи.
Границы системы устанавливаются от ПИП до устройств отображения информации.
ПИП осуществляют преобразование измеряемых величин в электрические сигналы в виде силы постоянного электрического тока, а также в цифровые сигналы.
Первичная часть системы включает:
-
- термометры сопротивления ДТС, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 28354-10;
-
- датчики давления тензорезистивные APZ, ALZ, AMZ, ASZ, рег. № 62292-15;
-
- уровнемеры радарные "ЭЛЕМЕР-УР-31", рег. № 73585-18;
-
- анализаторы промышленные многопараметрические с контроллерами IQ (анализаторы) D IQ/S 182 и M IQ (контроллеры), рег. № 56439-14.
Вторичная часть системы (ВИК) представляет собой программно-технический комплекс (ПТК), состоящий из контроллеров программируемых логических REGUL RX00 с модулем аналогового ввода AI XX 05Y (рег. № 63776-16). В состав ВИК входят коммутационное оборудование, а также локальная панель оператора (ЛПУ). Измерительная информация обрабатывается в ПТК и отображается на ЛПУ.
использования резервных каналов - 19. Полный перечень ИК системы приводится в формуляре на систему.
Максимальное количество ИК системы с учетом возможности
Заводской № Р01.2023-00.110 и знак утверждения типа наносится на маркировочную табличку методом лазерной печати, устанавливаемую на внутреннюю поверхность двери шкафа ПТК ВИК в виде в соответствии с рисунком 1. Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения заводского номера и знака утвсржсния типа

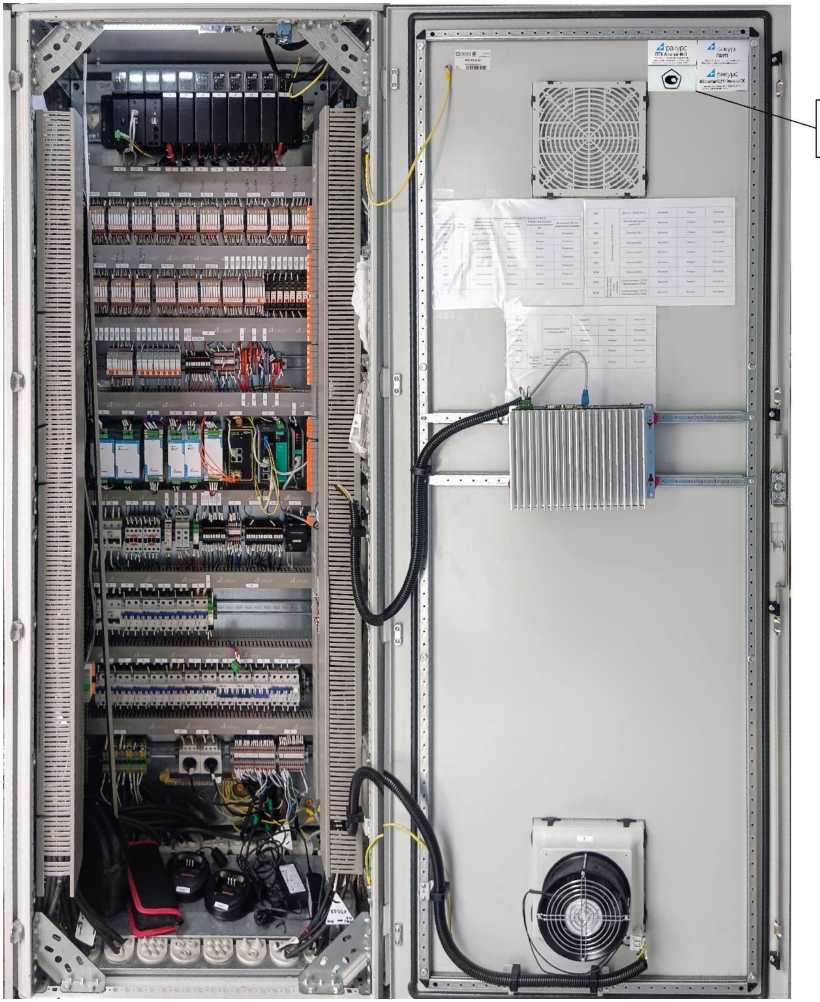

Рисунок 1 - Общий вид шкафа ПТК ВИК с указанием места нанесения заводского номера и знака утверждения типа
Пломбирование системы не предусмотрено.
Таблица 4 - Комплектность системы
|
Наименование |
Обозначение |
Количество |
|
Система информационно-измерительная в составе системы автоматизации процессов управления промывкой камер отстойника от взвешенных наносов, затворами водоприемника отстойника и затворами промывных галерей его низового оголовка Эзминской ГЭС, заводской № Р01.202300.110 |
ИИС САУ ПЗ Эзминской ГЭС |
1 шт. |
|
Руководство по эксплуатации |
Р01.2023.01.200 РЭ |
1 шт. |
|
Формуляр |
Р01.2023.01.200 ФО |
1 шт. |
Таблица 2 -
ИК
|
Наименование измеряемого параметра |
Диапазон измерений (ДИ) 1 |
Состав ИК |
Характеристики погрешности ИК | ||||
|
ПИП |
ВИК | ||||||
|
Тип |
Выходной сигнал |
Характеристики погрешности |
Состав |
Характеристики погрешности | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Температура воздуха |
от -40 до +80 °C |
ТС ДТС125М- 50М.0,5.60.И |
Y= ±0,5 % Ygon.T= ±0,2 % |
Д= ±2,0 °С | |||
|
Уровень воды в каналах отстойника2 |
от 0 до 7,2 м |
ЭЛЕМЕР-УР- 31 |
от 4 до 20 мА |
Д= ±3,0 мм Ддоп.пр= ±0,008 мА Ддоп.с.10= ±0,008 мА |
R500 модуль AI 08 052=> R500 CU 00 061 => ЛПУ |
Y= ±0,1 % Ygon.T ВИК ±0,002 % |
Y= ±1,0 % |
|
Уровень бьефов2 |
от 0 до 10,0 м |
ALZ 3721-W-1001-A-U-010M-A-F |
Yoсн= ±0,1 % Ygon.с.10= ±0,02 % |
Y= ±0,25 % | |||
|
Мутность воды |
от 0,1 до 4000,0 ЕМФ |
IQ с датчиком VisoTurb 700 IQ (SW) |
Цифровой сигнал |
Д= ±(0,02+0,06^С) ЕМФ |
R500 модуль AI 08 052=> R500 CU 00 061=> ЛПУ |
- |
Y= ± 10 % |
Продолжение таблицы 2
Уровень осадка2, 3
2 от 0 до 3,5 м
IQ с датчиком
IFL700 IQ
Цифровой сигнал
6
R500 CU 00
061=> ЛПУ
Используемые обозначения: Л - пределы допускаемой абсолютной погрешности в рабочих условиях эксплуатации;
Y - пределы допускаемой приведенной погрешности в рабочих условиях эксплуатации;
Yосн - пределы допускаемой основной приведенной погрешности ПИП (приведенной к диапазону измерения), %;
Yдоn.с.10 - пределы допускаемой дополнительной приведенной погрешности ПИП (приведенной к диапазону измерения) на каждые 10 °С изменения температуры окружающей среды от нормальных значений в пределах условий эксплуатации, %;
Yдоп.т- пределы допускаемой дополнительной приведенной погрешности ТС со встроенным нормирующим преобразователем (НП), вызванной изменением температуры окружающего воздуха от нормальной (от +10 до +30 °С) до любой температуры в пределах рабочего диапазона, от предела допускаемой основной приведенной погрешности, %;
Yдоп.т ВИК- пределы допускаемой дополнительной приведенной погрешности ВИК (приведенной к диапазону измерения) на каждый 1 °С изменения температуры окружающей среды от нормальных значений в пределах условий эксплуатации, %;
Лосн - пределы допускаемой основной абсолютной погрешности ПИП;
Лдоп.с.10 - пределы допускаемой дополнительной абсолютной погрешности ПИП на каждые 10 °С изменения температуры окружающей среды от нормальных значений в пределах условий эксплуатации;
Лдоп.пр - пределы допускаемой дополнительной абсолютной погрешности (преобразования цифрового сигнала в унифицированный сигнал постоянного электрического тока) ПИП на каждые 10 °С изменения температуры окружающей среды от нормальных значений в пределах условий эксплуатации. Формула для расчета приведена в описании типа на средство измерений рег. № 73585-18;
t - измеренное значение температуры, °С;
С - среднее арифметическое значение результатов измерений.
Примечания:
-
1 В таблице указан максимальный диапазон измерений для данной структуры ИК, внутри которого выбираются конкретные рабочие поддиапазоны измерений.
-
2 Для ИК в столбце 2 указан ДИ ПИП. На ЛПУ отображаются измеренные значения, с учетом смещения на высоту установки ПИП. Данные по установке конкретного ПИП приведены в эксплуатационной документации. Разница между верхним и нижним пределом показаний не может превышать ДИ ПИП. Нормирующим значением для расчета y ИК является ДИ ПИП.
-
3 Погрешность измерений ПИ^1 из состава ИК уровня осадка не нормируется, в соответствии с описанием типа средства измерений.
Таблица 3 - Основные технические
ИК системы
|
Наименование параметра |
Значение |
|
Нормальные условия: | |
|
Температура окружающей среды, °С |
от +15 до +25 |
|
Атмосферное давление, кПа |
от 84,6 до 106,7 |
|
Относительная влажность окружающего воздуха, % |
от 20 до 80 |
|
Рабочие условия ПИП: | |
|
Температура окружающей среды для ALZ 3721 и IQ, °С |
от -20 до +37 |
|
Температура окружающей среды, °С |
от -27 до +37 |
|
Атмосферное давление, кПа |
от 84,6 до 106,7 |
|
Относительная влажность окружающего воздуха, % |
от 20 до 80 |
|
Рабочие условия ВИК: | |
|
Температура окружающей среды, °С |
от +10 до +40 |
|
Атмосферное давление, кПа |
от 84,6 до 106,7 |
|
Относительная влажность окружающего воздуха, % |
от 20 до 80 |
|
Средняя наработка на отказ, ч, не менее |
50 000 |
|
Средний срок службы, лет, не менее |
10 |
