Сведения о средстве измерений: 90998-24 Комплексы программно-технические измерительные

Номер по Госреестру СИ: 90998-24
90998-24 Комплексы программно-технические измерительные
(Апогей-М)

Назначение средства измерений:
Комплексы программно-технические измерительные Апогей-М (далее - ПТК) предназначены для измерительных преобразований показаний силы и напряжения постоянного тока, частоты следования импульсов и сигналов от термопар и термометров сопротивлений.

сертификация программного обеспечения
Внешний вид. Комплексы программно-технические измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплексы программно-технические измерительные
Рисунок № 1

Общие сведения

Дата публикации - 17.01.2024
Срок свидетельства - 16.01.2029
Номер записи - 192900
ID в реестре СИ - 1413590
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Апогей-М,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Ракурс-инжиниринг" (ООО "Ракурс-инжиниринг")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - MV_12 Проверить как часто используются эталоны (по всем аккредитованным организациям)

Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№67 от 2024.01.16 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Комплексы программно-технические измерительные (Апогей-М)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Ракурс-инжиниринг" (ООО "Ракурс-инжиниринг")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
90790-23

 Система информационно-измерительная автоматизированной системы управления технологическим процессом хозяйства дизельного топлива Партизанской ГРЭС, Обозначение отсутствует
Общество с ограниченной ответственностью "Ракурс-инжиниринг" (ООО "Ракурс-инжиниринг") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
90998-24
16.01.2029
 Комплексы программно-технические измерительные, Апогей-М
Общество с ограниченной ответственностью "Ракурс-инжиниринг" (ООО "Ракурс-инжиниринг") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		2 года
93169-24

 Система информационно-измерительная в составе системы автоматизации процессов управления промывкой камер отстойника от взвешенных наносов, затворами водоприемника отстойника и затворами промывных галерей его низового оголовка Эзминской ГЭС, Обозначение отсутствует
Общество с ограниченной ответственностью "Ракурс-инжиниринг" (ООО "Ракурс-инжиниринг") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год

Кто поверяет Комплексы программно-технические измерительные (Апогей-М)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
(RA.RU.311501)
  • Апогей-М
    		•  8 6 3 5 0 8 3 5

    Стоимость поверки Комплексы программно-технические измерительные (Апогей-М)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) ПТК представляет собой совокупность программ, обеспечивающих функционирование комплекса при заданном режиме совместимости и взаимодействия её компонентов.

    Метрологически значимое программное обеспечение системы включает:

    • - ПО измерительных модулей;

    • - ПО прикладное верхнего уровня.

    Встроенное ПО устанавливается в энергонезависимую память измерительных модулей в процессе их производства на заводе-изготовителе. Конструкция ПТК исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию в процессе эксплуатации. Идентификационные данные и уровень защиты ПО измерительных модулей, входящих в состав комплекса, приведены в описаниях типа на соответствующие средства измерений.

    ПО выполняет логические и вычислительные операции по сбору, обработке, хранению, управлению, передаче и представлению данных.

    Идентификационные данные приеладного ПО приведены в таблице 2.

    Таблица 2 - Идентификационные данные прикладного ПО

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    RegulRTS

    Идентификационный номер ПО среды исполнения

    не ниже 3.5.6.1

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

    Влияние программного обеспечения учтено при нормировании метрологических характеристик.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом и на этикетке расположенном внутри шкафа.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в Части 1 Руководства по эксплуатации «Комплексы программно-технические измерительные «Апогей-М» В14.2020.00.001.РЭ в разделе «Методы измерений».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования ПТК

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

    ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные;

    Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

    Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А»;

    Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

    ТУ 26.51.70.190-029-83746501-2020 Комплексы             программно-технические

    измерительные Апогей-М. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью    «Ракурс-инжиниринг»

    (ООО «Ракурс-инжиниринг»)

    ИНН 7805446129

    Юридический адрес: 198515, г. Санкт- Петербург, п. Стрельна, ул. Связи, д. 30, лит. А

    Телефон: (812) 252-32-44

    Web-сайт: www.rakurs.com

    E-mail: info@rakurs.com

    Изготовитель


    Общество с ограниченной ответственностью    «Ракурс-инжиниринг»
    (ООО «Ракурс-инжиниринг»)
    ИНН 7805446129
    Адрес: 198515, г. Санкт- Петербург, п. Стрельна, ул. Связи, д. 30, лит. А
    Телефон: (812) 252-32-44
    Web-сайт: www.rakurs.com
    E-mail: info@rakurs.com

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон: (495) 437-55-77
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Правообладатель


    Общество с ограниченной ответственностью    «Ракурс-инжиниринг»
    (ООО «Ракурс-инжиниринг»)
    ИНН 7805446129
    Юридический адрес: 198515, г. Санкт- Петербург, п. Стрельна, ул. Связи, д. 30, лит. А
    Телефон: (812) 252-32-44
    Web-сайт: www.rakurs.com
    E-mail: info@rakurs.com

    Принцип действия ПТК заключается в преобразовании аналоговых сигналов в цифровой код в модулях ввода, передачи кода в модуль центрального процессора, обработки кода с целью предоставления информации о результатах измерений пользователю.

    ПТК изготавливается согласно ТУ 26.51.70.190-029-83746501-2020 в исполнении П.

    ПТК применяется для измерения и приема параметров технологического процесса, обработки и архивирования информации о ходе процесса, контроля и управления сложным технологическим оборудованием на промышленных предприятиях.

    ПТК является проектно-компонуемым устройством и относится к изделиям с переменным составом измерительных каналов (далее - ИК). Состав ПТК определяется заказом.

    В состав ПТК могут входить следующие функциональные блоки:

    • - устройства управления и ввода-вывода (программируемый контроллер, панель оператора и т.д.);

    • - средства электропитания (резервированная схема питания);

    • - серверное оборудование (сервера, коммуникационное оборудование и т.д.);

    • - устройство отображения и ввода информации;

    • - дополнительное оборудование, устанавливаемое в соответствии с техническими требованиями конкретного объекта автоматизации.

    Измерительные каналы ПТК должны состоять из:

    • - контроллеров с аналоговыми модулями ввода, указанных в таблице 1 и реализующих аналого-цифровое преобразование;

    • - промежуточных измерительных преобразователей, указанных в таблице 1 и осуществляющих преобразования входных сигналов и гальваническую развязку входных цепей ПТК от внешних первичных измерительных преобразователей (наличие промежуточных измерительных преобразователей в ИК определяется проектом автоматизации или заказной спецификацией на конкретный объект автоматизации, допускается исполнение ИК без промежуточных измерительных преобразователей);

    • - устройства отображения информации, предназначенного для выполнения функций представления оперативной и архивной информации о работе технологического оборудования.

    Общий вид комплекса представлен на рисунке 1.

    Таблица 1 - Состав ИК ПТК

    Наименование типа СИ

    Назначение СИ

    Регистрационный номер в федеральном информационном фонде

    Контроллеры программируемые логические REGUL RX00

    Аналого-цифровое преобразование

    63776-16

    Комплексы сбора данных многофункциональные МКСД

    Аналого-цифровое преобразование

    58334-14

    Барьеры искробезопасности НБИ

    Преобразование входных сигналов и гальваническая развязка

    59512-14

    Преобразователи температуры вторичные

    Барьер искробезопасности

    ЛПА-151

    Преобразование входных сигналов и гальваническая развязка

    61348-15

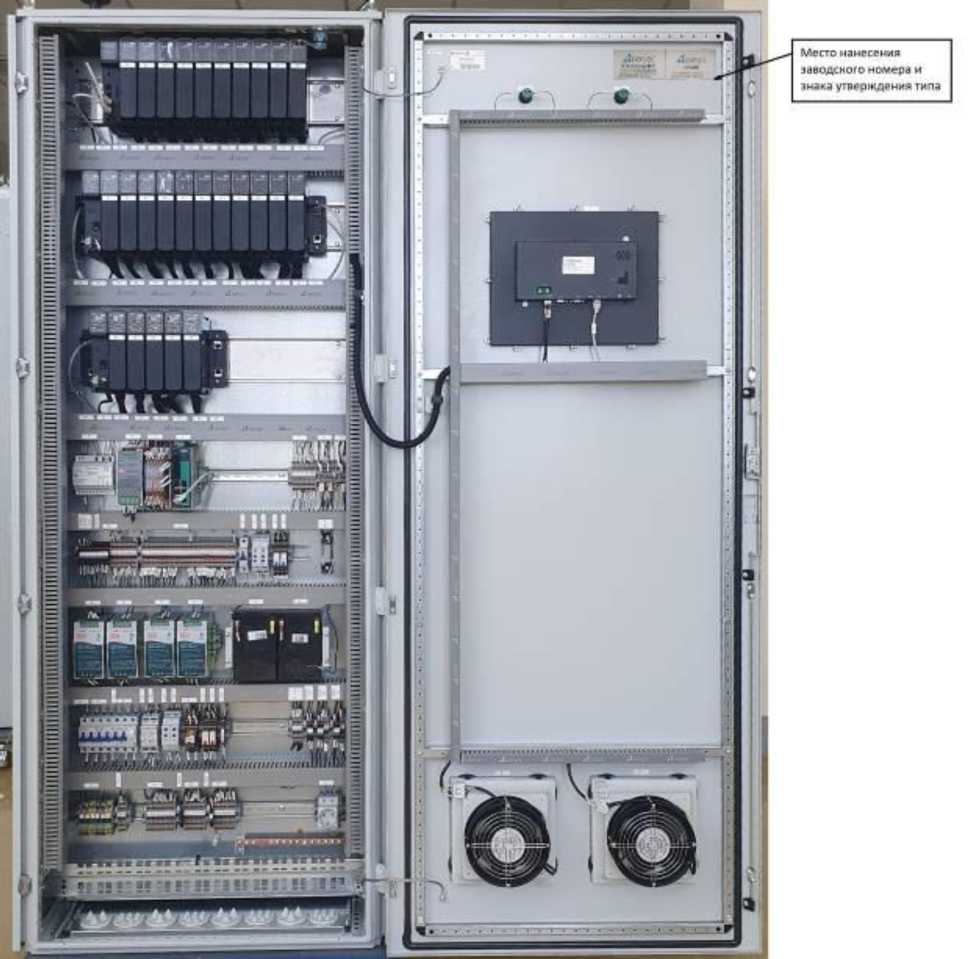

    Внешний вид. Комплексы программно-технические измерительные (Апогей-М), http://oei-analitika.ru

    I

    /

    Место нанесения заводского номера и 1наяа утверждения типа

    Рисунок 1 - Комплексы программно-технические измерительные Апогей-М

    в исполнении П

    Функциональные части ПТК размещаются в одном или нескольких металлических шкафах напольного или настенного исполнения, конструкция которых обеспечивает защиту от несанкционированного доступа.

    Заводской номер ПТК в форме числового и символьного кода наносится на каждый шкаф в виде наклейки (рисунок 2) с внутренней стороны дверцы шкафа, согласно рисунку 1.

    Нанесение знака поверки на корпус шкафов ПТК и в паспорт ПТК не предусмотрено. Пломбирование ПТК не предусмотрено.

    лл ракурс ПТК Апогей-М-П

    ТУ 26.51.70 190-029-83746501-2020

    Завадской номер Р24 2022-01 100 Дата изготовления июнь 2023

    лл ракурс ШУиВВ

    Заэодской номер Р24 2022 01 101

    Дата изготовления ь*онь 2023

    Рисунок 2 - Вид наклейки


    Таблица 5 - Комплектность ПТК

    Наименование

    Обозначение

    Примечание

    Комплексы программно-технические ПТК

    В соответствии с заказом

    1 шт.

    Комплекты конструкторской, технической и эксплуатационной документации

    —

    1 компл.


    Метрологические характеристики приведены в таблице 3.

    Таблица 3 - Метрологические характеристики ПТК Апогей-М в исполнении П

    Наименование ИК

    Диапазоны преобразований аналоговых сигналов

    1

    2

    ИК измерения сигналов силы постоянного тока

    от 0 до 20 мА от 4 до 20 мА

    ИК измерения сигналов напряжения постоянного тока

    от -5 до +5 В

    от 0 до 5 В от -10 до +10 В

    от 0 до 10 В

    ИК измерения сигналов от ТС 50М а = 0,00428 1/°C

    от -180 до +200 °С

    ИК измерения сигналов от ТС 100М а = 0,00428 1/°C

    от -180 до +200 °С

    ИК измерения сигналов от ТС 50П а = 0,00391 1/°C

    от -200 до +850 °С

    ИК измерения сигналов от ТС 100П а = 0,00391 1/°C

    от -200 до +850 °С

    ИК измерения сигналов от ТС Pt100 а = 0,00385 1/°C

    от -200 до +850 °С

    ИК измерения сигналов от ТС 53М а = 0,00426 1/°C

    от -50 до +180 °С

    Пределы допускаемой основной погрешности1), %

    Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур'1, %/°С

    3

    4

    Y = ± 0,4

    Y = ± 0,015

    Y = ± 0,25

    Y = ± 0,2

    Продолжение таблицы 3

    1

    2

    3

    4

    ИК измерения сигналов от ТП тип J

    от -210 до +1200 °С

    Y = ± 0,4

    Y = ± 0,009

    ИК измерения сигналов от ТП тип E

    от -270 до +1000 °С

    ИК измерения сигналов от ТП тип K

    от -270 до +1370 °С

    ИК измерения сигналов от ТП тип L

    от -200 до +800 °С

    ИК частоты следования импульсов (REGUL RX00)

    от 1 Гц до 500 кГц

    5 = ± 0,01

    —

    ИК частоты следования импульсов

    (МКСД)

    от 0,04 до 100 Гц от 100 до 1000 Гц от 1000 до 3000 Гц от 3000 до 10000 Гц от 10 до 20 кГц

    Y = ± 0,001

    5 = ± 0,002

    5 = ± 0,01

    5 = ± 0,02

    5 = ± 0,06

    —

    Примечание:

    Пределы допускаемой погрешности канала компенсации температуры холодного спая термопары со встроенным термочувствительным элементом ±1 °C не включена в значение погрешности.

    • 1) y - приведенная к диапазону измерений погрешность, 5 - относительная погрешность.

    • 2) Для ИК ТС разница между минимальным и максимальным значениями диапазона должна быть не менее 200 °C.

    • 3) Для ИК ТП разница между минимальным и максимальным значениями диапазона должна быть не менее 400 °C.

    Таблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания1):

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    • - напряжение постоянного тока, В

    от 198 до 253

    от 47 до 54

    от 198 до 242

    Нормальные условия:

    • - температуры окружающей среды, °С

    • - относительная влажность, %

    от +15 до +25

    от 10 до 80

    Рабочие условия:

    • - температуры окружающей среды, °С

    • - относительная влажность, %

    от 0 до +45 от 10 до 80

    Средний срок службы, лет, не менее Средняя наработка до отказа, час, не менее

    10 50000

    Примечание:

    1) Электропитание ПТК осуществляется от двух независимых сетей, каждая из которых является сетью переменного тока напряжением 230 В, частотой 50 Гц (60 Гц) или одна из которых является сетью переменного тока напряжением 230 В, а другая - сетью постоянного тока напряжением 220 В в соответствии с ГОСТ 29322-2014.
