Номер по Госреестру СИ: 93100-24
93100-24 Гигрометры психрометрические
(ВИТ)
Назначение средства измерений:
Гигрометры психрометрические ВИТ (далее по тексту - гигрометры) предназначены для измерений температуры и относительной влажности окружающего воздуха.

Внешний вид.
Гигрометры психрометрические
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на маркировочную табличку, размещаемую на корпусе гигрометров.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Порядок работы» документа ТС.023.001.1РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 26.51.51-001-80126927-2023 «Гигрометры психрометрические ВИТ. Технические условия»;
ГОСТ Р 8.811-2012 ГСИ. Таблицы психрометрические. Построение, содержание, расчетные соотношения;
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний.
ПравообладательОбщество с ограниченной ответственностью Научно-производственное предприятие «Термоспектр» (ООО НПП «Термоспектр»)
ИНН 6671282770
Юридический адрес: 620110, Свердловская обл., г. Екатеринбург, ул. Чкалова, д. 231, кв. 933
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «Термоспектр» (ООО НПП «Термоспектр»)ИНН 6671282770
Адрес: 620110, Свердловская обл., г. Екатеринбург, ул. Чкалова, д. 231, кв. 933
Телефон: (343) 272-84-78, факс (343) 272-84-78
E-mail: sale@steramed.ru, aks2004@bk.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15
E-mail: uraltest@uraltest.ru
Web-сайт: www.uraltest.ru
Принцип действия гигрометров основан на определении относительной влажности воздуха по разности показаний «сухого» и «увлажненного» термометров при помощи психрометрической таблицы. Значение относительной влажности воздуха определяется по таблице как значение, которое находится на пересечении строки, которая соответствует показаниям «сухого» термометра и столбца, который соответствует разности показаний «сухого» и «увлажненного» термометров. Принцип действия термометров основан на тепловом изменении объема термометрической жидкости в зависимости от температуры измеряемой среды.
Конструктивно гигрометры состоят из пластмассового основания к которому крепятся два термометра со шкалой, психрометрическая таблица, стеклянный питатель. Резервуар термометра с надписью «Увлажненный», увлажняется дистиллированной водой с питателя с помощью батистового или шифонового фитиля.
Заводской номер и знак утверждения типа наносятся типографским способом на маркировочную табличку, размещаемую на корпусе гигрометра методом наклеивания.
Пломбирование гигрометров не предусмотрено.
Гигрометры выпускаются в двух исполнениях - ВИТ-1 и ВИТ-2, которые различаются диапазонами измерений температуры и относительной влажности.

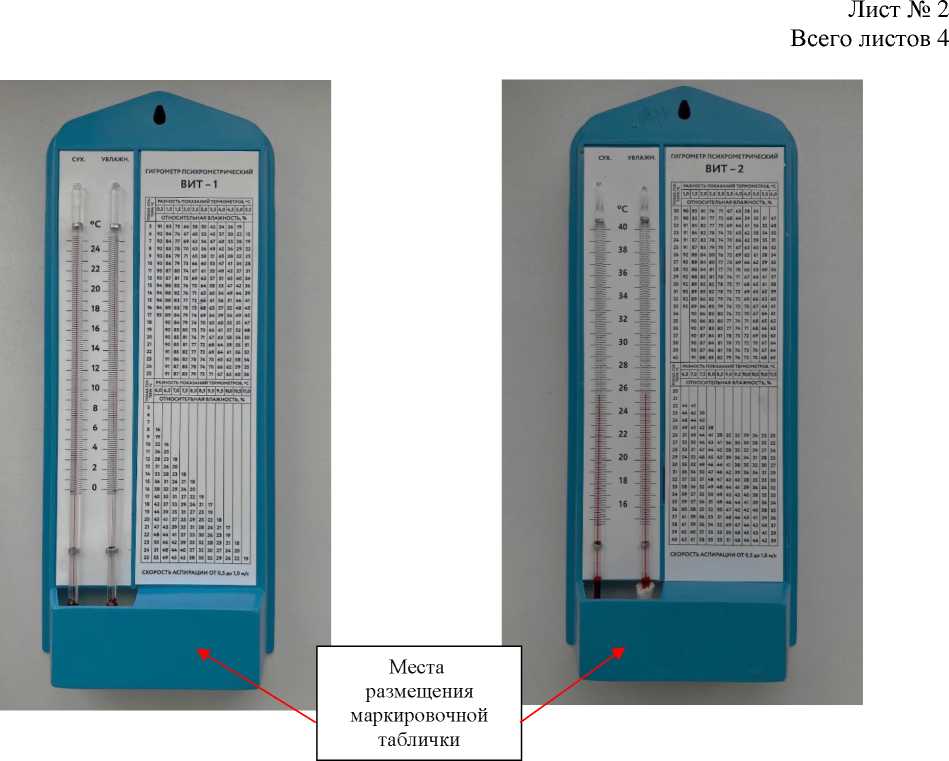

Общий вид гигрометров с указанием мест нанесения заводского номера, знака утверждения типа представлен на рисунках 1, 2. Общий вид маркировочной таблички гигрометров приведен на рисунке 3.

Рисунок 2 - Общий вид гигрометров исполнения ВИТ-2
Рисунок 1 - Общий вид гигрометров исполнения ВИТ-1
ООО НПП «Термоспектр»Гигрометр психрометрический
исполнение ВИТ-1 по ТУ 26.51.51-001-80126927-2023 Год выпуска_________
Заводской номер
Место нанесения знака утверждения типа
Рисунок 3 - Общий вид маркировочной таблички гигрометров
Таблица 3 - Комплектность
Наименование |
Обозначение |
Количество |
Гигрометр психрометрический1 |
ВИТ-1 или ВИТ-2 |
1 шт. |
Паспорт |
ТС.023.001.1ПС |
1 экз. |
Руководство по эксплуатации |
ТС.023.001.1РЭ |
1 экз. |
Упаковка |
ТС.023.005.1 |
1 шт. |
Фитиль |
ТС.023.004.1 |
1 шт. |
Примечание 1 Обозначение в конструкторской документации ТС.023.001.1 |
Метрологические и основные технические характеристики гигрометров представлены в таблицах 1 и 2 соответственно.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений температуры «сухого» и «увлажненного» термометров, °С:
|
от 0 до +25 от +15 до +40 |
Пределы допускаемой абсолютной погрешности измерений температуры «сухого» и «увлажненного» термометров, °С |
±0,2 |
Наименование характеристики |
Значение |
Диапазон измерений относительной влажности, % (в зависимости от температуры окружающей среды, °С): - ВИТ-1 | |
от +5 до +25 - ВИТ-2 |
от 20 до 90 |
от +20 до +23 включ. |
от 54 до 90 |
св. +23 до +26 включ. |
от 40 до 90 |
св. +26 до +40 включ. |
от 20 до 90 |
Пределы допускаемой абсолютной погрешности измерений относительной влажности при скорости аспирации от 0,5 до 1,0 м/с, % (при температуре «сухого» термометра, °С): - от +5 до +10 включ. |
±7 |
- св. +10 до +30 включ. |
±6 |
- св. +30 до +40 включ. |
±5 |
Таблица 2 - Основные технические
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более - длина |
295 |
- ширина |
120 |
- высота |
50 |
Масса, г, не более |
350 |
Рабочие условия эксплуатации - температура окружающей среды, °С |
от 0 до +40 |
- относительная влажность воздуха, % |
от 5 до 100 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Среднее время наработки до отказа, ч, не менее |
4000 |
