Сведения о средстве измерений: 93104-24 Толщиномер никелевого покрытия сложнопрофильных деталей

Номер по Госреестру СИ: 93104-24
93104-24 Толщиномер никелевого покрытия сложнопрофильных деталей
(ТНА ЖРД)

Назначение средства измерений:
Толщиномер никелевого покрытия сложнопрофильных деталей ТНА ЖРД (далее -толщиномер) предназначен для измерения толщины никелевых покрытий на изделиях из жаропрочного никелевого сплава, определение среднего арифметического значения серии измерений и определение коэффициента вариации (относительного стандартного отклонения от среднего значения) серии измерений.

сертификация программного обеспечения
Внешний вид. Толщиномер никелевого покрытия сложнопрофильных деталей, http://oei-analitika.ru рисунок № 1
Внешний вид.
Толщиномер никелевого покрытия сложнопрофильных деталей
Рисунок № 1
Внешний вид. Толщиномер никелевого покрытия сложнопрофильных деталей, http://oei-analitika.ru рисунок № 2
Внешний вид.
Толщиномер никелевого покрытия сложнопрофильных деталей
Рисунок № 2
Внешний вид. Толщиномер никелевого покрытия сложнопрофильных деталей, http://oei-analitika.ru рисунок № 3
Внешний вид.
Толщиномер никелевого покрытия сложнопрофильных деталей
Рисунок № 3
Внешний вид. Толщиномер никелевого покрытия сложнопрофильных деталей, http://oei-analitika.ru рисунок № 4
Внешний вид.
Толщиномер никелевого покрытия сложнопрофильных деталей
Рисунок № 4

Общие сведения

Дата публикации - 06.09.2024
Срок свидетельства -
Номер записи - 194907
ID в реестре СИ - 1418705
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Научно-Технический Центр "Эталон" (ООО "НТЦ "Эталон")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2083 от 2024.09.02 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Толщиномер никелевого покрытия сложнопрофильных деталей (ТНА ЖРД)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Научно-Технический Центр "Эталон" (ООО "НТЦ "Эталон")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92403-24

Комплект мер толщины никелевого покрытия, Обозначение отсутствует
Общество с ограниченной ответственностью "Научно-Технический Центр "Эталон" (ООО "НТЦ "Эталон") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
93104-24

Толщиномер никелевого покрытия сложнопрофильных деталей, ТНА ЖРД
Общество с ограниченной ответственностью "Научно-Технический Центр "Эталон" (ООО "НТЦ "Эталон") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
Отчет в графической и табличной форме показывает по годам наполнение ФГИС ФРШИН новыми типами СИ в разрезе областей измерений, стран и производителей СИ.

Бесплатный

Кто поверяет Толщиномер никелевого покрытия сложнопрофильных деталей (ТНА ЖРД)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • Нет модификации
  • 1 1 0 0 1 1 0

    Стоимость поверки Толщиномер никелевого покрытия сложнопрофильных деталей (ТНА ЖРД)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение толщиномера (далее - ПО) выполняет функции управления толщиномером, позволяет проводить обработку результатов измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    ТТЭ

    Номер версии (идентификационный номер) ПО

    06.03.2024

    Цифровой идентификатор ПО

    -

    Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.


    Знак утверждения типа


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе: «ЕРКД.412219.300РЭ. Толщиномер никелевого покрытия сложнопрофильных деталей ТНА ЖРД. Руководство по эксплуатации», раздел 2 «Использование по назначению».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ЕРКД.412219.300ТУ Толщиномер никелевого покрытия сложнопрофильных деталей ТНА ЖРД. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «Научно-Технический Центр «Эталон» (ООО «НТЦ «Эталон»)

    ИНН 7804420632

    Адрес юридического лица: 197343, г. Санкт-Петербург, ул. Матроса Железняка, д. 57, лит. А, помещ. 141-Н.

    Изготовитель

    Общество с ограниченной ответственностью «Научно-Технический Центр «Эталон» (ООО «НТЦ «Эталон») ИНН 7804420632
    Адрес: 197343, г. Санкт-Петербург, ул. Матроса Железняка, д. 57, лит. А, помещ. 141-Н.

    Испытательный центр

    Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
    обл., г. Солнечногорск,
    Адрес юридического лица: 141570, Московская рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к.11
    Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к.11

    Правообладатель

    Общество с ограниченной ответственностью «Научно-Технический Центр «Эталон» (ООО «НТЦ «Эталон»)
    ИНН 7804420632
    Адрес юридического лица: 197343, г. Санкт-Петербург, ул. Матроса Железняка, д. 57, лит. А, помещ. 141-Н.

    толщиномера основан на измерении величины возникающей при контакте нагретого до определенной

    Принцип действия термоэлектродвижущей силы, температуры измерительного (горячего) электрода и поверхности контролируемой детали, контактирующей с холодным электродом. Величина измеряемой термоэлектродвижущей силы преобразуется в толщину покрытия согласно градировочной зависимости и отображается в микрометрах. Толщиномер производит определение среднего арифметического значения серии измерений и отображает в микрометрах, определение коэффициента вариации (относительного стандартного отклонения от среднего значения) и отображает в процентах.

    К настоящему типу средств измерений относятся толщиномер никелевого покрытия сложнопрофильных деталей ТНА ЖРД зав. № 2403001.

    Конструктивно толщиномер состоит из электронного блока и преобразователей с горячим и холодным электродами.

    Заводской номер, состоящий из семи цифр нанесен на задней панели электронного блока толщиномера (рисунок 2).

    Ограничения доступа к местам настройки (регулировке), расположенным в электронном блоке толщиномера, осуществляется путем нанесения пломб на винтах крепления задней панели электронного блока толщиномера (рисунок 2).

    Нанесение знака поверки на толщиномер не предусмотрено.

    Фотография общего вида толщиномера представлена на рисунке 1

    Внешний вид. Толщиномер никелевого покрытия сложнопрофильных деталей (ТНА ЖРД), http://oei-analitika.ru
    Внешний вид. Толщиномер никелевого покрытия сложнопрофильных деталей (ТНА ЖРД), http://oei-analitika.ru
    Внешний вид. Толщиномер никелевого покрытия сложнопрофильных деталей (ТНА ЖРД), http://oei-analitika.ru

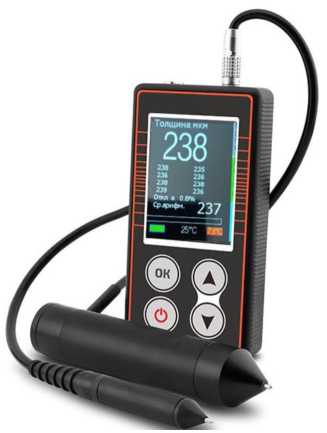

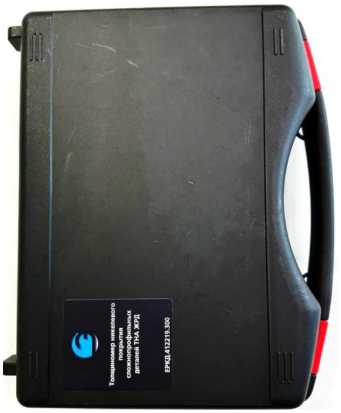

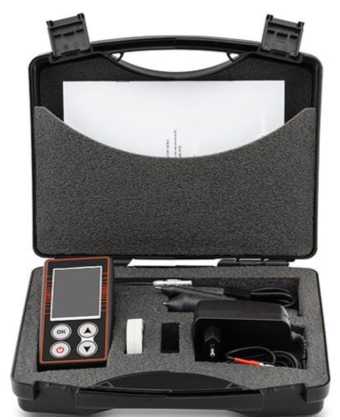

    Рисунок 1 - Общий вид толщиномера

    Внешний вид. Толщиномер никелевого покрытия сложнопрофильных деталей (ТНА ЖРД), http://oei-analitika.ru

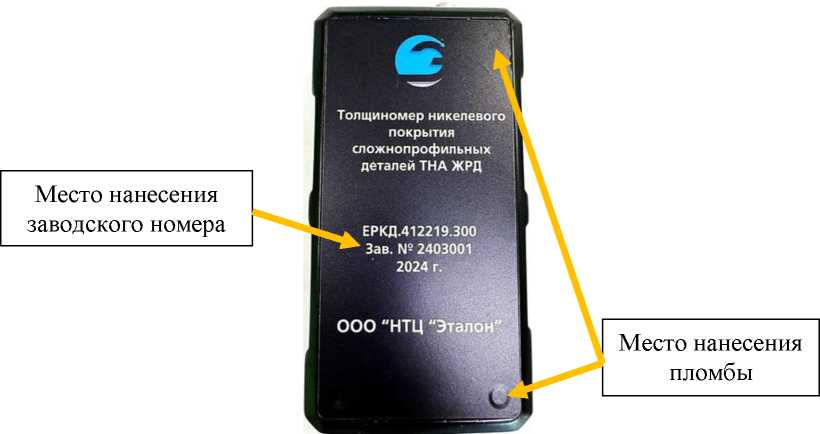

    Рисунок 2 - Место нанесения заводского номера и знака утверждения типа



    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерения толщины никелевых покрытий, мкм

    от 50 до 350

    Предел допускаемой относительной погрешности измерения толщины никелевого покрытия, %

    20

    Таблица 3 - Технические

    Наименование технической характеристики

    Значение

    Длина кабеля преобразователя, м, не менее

    1,5

    Ход преобразователя при прижатии, мм, не менее

    5

    Напряжение питания от сети переменного тока с номинальной частотой 50 Гц, В

    от 198 до 242

    Время непрерывной работы от аккумулятора, ч, не менее

    2

    Габаритные размеры электронного блока, мм:

    - длина

    67

    - ширина

    135

    - высота

    23

    Масса (без блока питания), кг, не более

    0,25

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    от +15 до +35

    - относительная влажность воздуха при 25 °С, %, не более

    80

    - атмосферное давление, кПа

    от 84 до 106,7
