Номер по Госреестру СИ: 93075-24
93075-24 Преобразователи измерительные
(БИГ)
Назначение средства измерений:
Преобразователи измерительные БИГ (далее - преобразователи) предназначены для преобразований входных аналоговых сигналов силы и напряжения постоянного тока, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления, цифровых и дискретных сигналов из взрывоопасной зоны в аналоговые выходные сигналы силы и напряжения постоянного тока и передачи этих сигналов в безопасную зону, обеспечивая искробезопасные электрические параметры устройств.
Внешний вид.
Преобразователи измерительные
Рисунок № 1
Внешний вид.
Преобразователи измерительные
Рисунок № 2
Общие сведения
Дата публикации - 04.09.2024
Срок свидетельства - 30.08.2029
Номер записи - 194886
ID в реестре СИ - 1418681
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
БИГ-1-1-22/П, БИГ-1-1-11,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ЗАВОД ГОРЭЛТЕХ" (ООО "ЗАВОД ГОРЭЛТЕХ")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 604
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2064 от 2024.08.30 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Преобразователи измерительные (БИГ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ЗАВОД ГОРЭЛТЕХ" (ООО "ЗАВОД ГОРЭЛТЕХ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91352-24 20.02.2029 |
Барьеры искробезопасности, БИГ Общество с ограниченной ответственностью "ЗАВОД ГОРЭЛТЕХ" (ООО "ЗАВОД ГОРЭЛТЕХ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
93075-24 30.08.2029 |
Преобразователи измерительные, БИГ Общество с ограниченной ответственностью "ЗАВОД ГОРЭЛТЕХ" (ООО "ЗАВОД ГОРЭЛТЕХ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
4 года |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Кто поверяет Преобразователи измерительные (БИГ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ТЕККНОУ" (RA.RU.312839) | 457 | 457 | 457 | 0 | 0 | 457 | 457 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 147 | 50 | 147 | 0 | 0 | 147 | 147 | 0 |
Стоимость поверки Преобразователи измерительные (БИГ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей подразделяется на встроенное и внешнее. Внешнее ПО служит для конфигурации преобразователей с типом входного сигнала от первичных преобразователей температуры.
Встроенное ПО разделяется на метрологически значимую и незначимую части и записывается изготовителем на этапе производства и не может быть изменено потребителем.
Метрологические характеристики преобразователей нормированы с учетом влияния метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО преобразователей приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
BigSmartGoreltex |
|
Номер версии (идентификационный номер) ПО |
1.Х.Х.Х* |
|
Цифровой идентификатор ПО |
- |
|
* - первая цифра номера версии (идентификационного номера ПО) отвечает за метрологически значимую часть ПО. Оставшаяся часть номера версии отвечает за метрологически незначимую часть ПО и может принимать любые значения. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на корпус преобразователя в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Назначение, область и условия применения» руководства по эксплуатации ЛГСА. 406239.172 РЭ «Преобразователи измерительные. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 27.12.23-085-72453807-2023
«Преобразователи измерительные БИГ.
Технические условия».
Общество с ограниченной
(ООО «ЗАВОД ГОРЭЛТЕХ»)
ИНН 7806155468
Юридический адрес: 195176, г. помещ. 4-Н, оф. 1
ответственностью
Санкт-Петербург, ш.
«ЗАВОД
Революции,
д.
ГОРЭЛТЕХ»
18, лит. А,
Изготовитель
Общество с ограниченной (ООО «ЗАВОД ГОРЭЛТЕХ») ИНН 7806155468Юридический адрес: 195176, г. помещ. 4-Н, оф. 1
Адрес места осуществления
м.р-н Всеволожский, гп. Свердловское, д. Новосаратовка, ул. Рабочая, д. 9, стр. 1, стр. 3
ответственностью
Санкт-Петербург, ш.
«ЗАВОД
Революции,
д.
ГОРЭЛТЕХ»
18, лит. А,
деятельности: 193149, Ленинградская обл.,
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия преобразователей основан на преобразовании входных сигналов в виде электрического сопротивления постоянному току, силы и напряжения постоянного тока их обработке и выдаче пропорциональных входному сигналу электрических выходных сигналов.
Конструктивно преобразователи выполнены в виде печатной платы, размещенной в малогабаритном корпусе из термопластических и полимерных материалов. Преобразователи могут устанавливаться как на DIN-рейку, так и на объединенную плату. В корпусе закреплены клеммные зажимы для присоединения внешних цепей. Преобразователи выполнены в искробезопасном исполнении.
Структура условного обозначения модификаций преобразователей указана на рисунке 1
БИГ - X2 - X3 X4 / X5 X6 X7 - ТУ 27.12.23-085-72453807-2023
БИГ - обозначение типа преобразователей;
X2 - тип сигнала:
-
1 - аналоговый: от 0 до 5 В или от 1 до 5 В или от 0 до 10 В или от 4 до 20 мА или от 0 до 10 мА или от 0 до 20 мА (указан на схеме на корпусе преобразователей);
-
2 - дискретный;
-
3 - сигнал
от первичного преобразователя температуры в виде термопреобразователей сопротивления по ГОСТ 6651-2009 и преобразователей термоэлектрических по ГОСТ Р 8.585-2001;
4 - цифровой:
-
41 - RS-232;
-
42 - RS-422;
-
43 - RS-485;
Хз - направление сигнала:
-
1 - вход (INPUT);
-
2 - выход (OUTPUT);
X4 - количество каналов:
-
11 - 1 вход/1 выход;
-
12 - 1 вход/2 выхода;
22 - 2 входа/2 выхода;
X5 - опции выхода 1:
A - от 4 до 20 мА,
Б - от 1 до 5 В, В - от 0 до 10 мА,
Г - от 0 до 5 В, Д - от 0 до 10 В,
Е - от 0 до 20 мА;
X6 - опции выхода 2:
A - от 4 до 20 мА,
Б - от 1 до 5 В, В - от 0 до 10 мА,
Г - от 0 до 5 В, Д - от 0 до 10 В,
Е - от 0 до 20 мА;
X7 - прочие опции:
RS485 - выход RS485;
К - без внешнего питания;
П - преобразователь.
Рисунок 1 - Структура условного обозначения модификаций преобразователей
Заводской номер наносится на маркировочную наклейку, расположенную на корпусе преобразователей методом гравировки в виде цифрового кода.
Пломбирование мест настройки (регулировки) преобразователей не предусмотрено.
Нанесение знака поверки на преобразователи в обязательном порядке не предусмотрено.
Общий вид преобразователей с указанием места нанесения заводского номера и места нанесения знака утверждения типа представлен на рисунке 2.

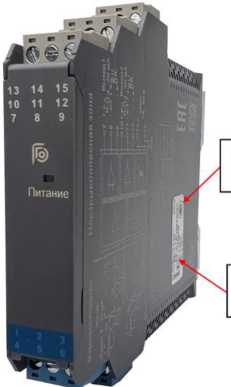

Аналоговые преобразователи
Место нанесения заводского номера
Место нанесения знака утверждения типа

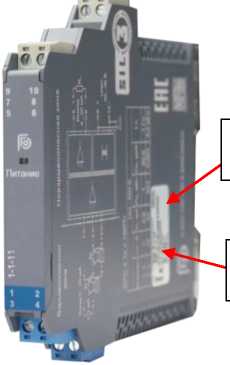

Температурные преобразователи; аналоговые преобразователи с выходом RS485
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид преобразователей с указанием места нанесения заводского номера и места нанесения знака утверждения типа

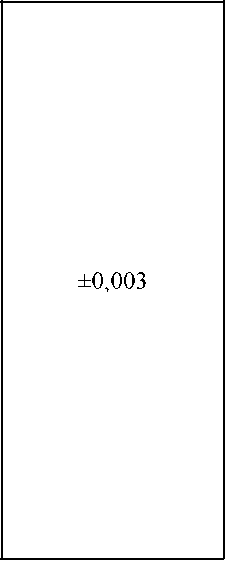

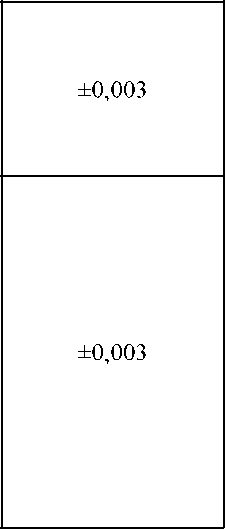

Таблица 3 - Метрологические характеристики
Назначение
Диапазон входного сигнала
Диапазон выходного сигнала*
Пределы допускае мой основной приведен ной к диапазону выходног о сигнала погрешно сти преобразо ваний входного сигнала в выходной сигнал, %
Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразований входного сигнала в выходной от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 ОС, %
Преобразование сигналов напряжения постоянного тока в выходной сигнал
от 0 до 5 В от 1 до 5 В от 0 до 10 В
Преобразование сигналов силы постоянного тока в выходной сигнал
от 4 до 20 мА от 0 до 10 мА от 0 до 20 мА
от 4 до 20 мА от 1 до 5 В от 0 до 10 мА от 0 до 5 В от 0 до 10 В
от 0 до 20 мА от 4 до 20 мА от 1 до 5 В
от 0 до 10 мА от 0 до 5 В от 0 до 10 В от 0 до 20 мА
±0,1
±0,1
±0,003
Преобразование сигналов от термопреобразовате лей сопротивления по ГОСТ 6651-2009 в выходной сигнал:
-
- Pt100 (а=0,00385)
-
- 100П (а=0,00391)
-
- 50М (а=0,00428)
-
- 100М (а=0,00428)
-
- 50П (а=0,00391)
от -200 °С до +850 °С от -200 °С до +850 °С от -180 °С до +200 °С
от -180 °С до +200 °С
от -200 °С до +850 °С
от 4 до 20 мА от 1 до 5 В от 0 до 10 мА от 0 до 5 В от 0 до 10 В от 0 до 20 мА
±0,1
Назначение
Диапазон входного сигнала
Диапазон выходного сигнала*
Пределы допускае мой
основной приведен ной к
диапазону выходног о сигнала погрешно сти преобразо ваний входного сигнала в выходной сигнал, %
Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразований входного сигнала в выходной от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 ОС, %
Преобразование сигналов от преобразователей термоэлектрически х по ГОСТ Р 8.5852001 в выходной сигнал: ТПП (S) ТПП (R) ТПР (B)
ТХА (К)
ТХКн (Е)
ТЖК (J)
ТНН (N)
ТМК (T)
от -50 °С до +1760 °С от -50 °С до +1760 °С от 0 °С до +1820 °С от -270 °С до +1372 °С
от -270 °С до +1000 °С
от -210 °С до +1200 °С
от -270 °С до +1300 °С
от -270 °С до +400 °С
от 4 до 20 мА
от 1 до 5 В от 0 до 10 мА
от 0 до 5 В от 0 до 10 В от 0 до 20 мА
±0,1
* - тип выходного сигнала в соответствии со структурной схемой соответствующий конкретной модификации.
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Номинальное значение напряжения питания постоянного тока, В |
24 |
|
Габаритные размеры (ширина^высота^длина), мм, не более
|
20x115x125 20x130x115 |
|
Масса, кг, не более |
0,3 |
|
Нормальные условия эксплуатации
|
от +10 до +30 от 10 до 90 |
|
Рабочие условия измерений:
|
от -20 до +60 до 90 |
|
Средняя наработка на отказ, ч |
176000 |
|
Средний срок службы, лет |
12 |
|
Маркировка взрывозащиты |
[Ex ia Ga] IIC [Ex ia Ga] IIB [Ex ia Da] IIIC [Ex ia Ga] IIA [Ex ia Ma] I |
