Сведения о средстве измерений: 91352-24 Барьеры искробезопасности

Номер по Госреестру СИ: 91352-24
91352-24 Барьеры искробезопасности
(БИГ)

Назначение средства измерений:
Барьеры искробезопасности БИГ (далее - барьеры) предназначены для преобразований входных аналоговых сигналов силы и напряжения постоянного тока, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления, цифровых и дискретных сигналов из взрывоопасной зоны в аналоговые выходные сигналы силы и напряжения постоянного тока и передачи этих сигналов в безопасную зону, обеспечивая искробезопасные электрические параметры устройств.

сертификация программного обеспечения

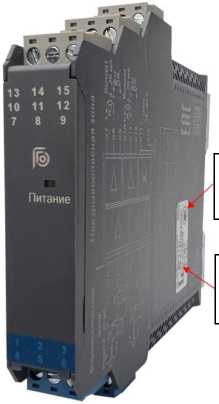

Внешний вид. Барьеры искробезопасности, http://oei-analitika.ru рисунок № 1
Внешний вид.
Барьеры искробезопасности
Рисунок № 1

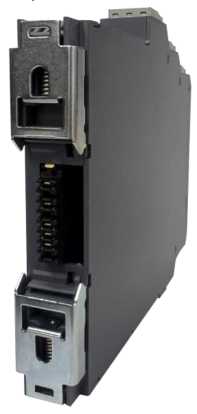

Внешний вид. Барьеры искробезопасности, http://oei-analitika.ru рисунок № 2
Внешний вид.
Барьеры искробезопасности
Рисунок № 2

Общие сведения

Дата публикации - 22.02.2024
Срок свидетельства - 20.02.2029
Номер записи - 193274
ID в реестре СИ - 1414611
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод. БИГ-1-1-22, БИГ-1-1-22,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ЗАВОД ГОРЭЛТЕХ" (ООО "ЗАВОД ГОРЭЛТЕХ")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 56
Выдано извещений - 0
Кол-во периодических поверок - 25
Кол-во средств измерений - 48
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№435 от 2024.02.20 ПРИКАЗ_Об утверждении типов средств измерений (20)

Наличие аналогов СИ: Барьеры искробезопасности (БИГ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ЗАВОД ГОРЭЛТЕХ" (ООО "ЗАВОД ГОРЭЛТЕХ")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
91352-24
20.02.2029
 Барьеры искробезопасности, БИГ
Общество с ограниченной ответственностью "ЗАВОД ГОРЭЛТЕХ" (ООО "ЗАВОД ГОРЭЛТЕХ") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		2 года
93075-24
30.08.2029
 Преобразователи измерительные, БИГ
Общество с ограниченной ответственностью "ЗАВОД ГОРЭЛТЕХ" (ООО "ЗАВОД ГОРЭЛТЕХ") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		4 года
Отчет - ET_4 Государственные первичные эталоны РФ

Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.

Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.

График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.

"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.

График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.

В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:

  • Наименование организации-держателя эталона
  • Количество эталонов
  • Количество видов измерений
  • Количество ГПЭ
  • Кол-во ГПСЭ
  • Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
  • Перечень видов измерений эталонов, принадлежащих метрологическому институту

Стоимость 200 руб. или по подписке

Кто поверяет Барьеры искробезопасности (БИГ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТЮМЕНСКИЙ ЦСМ"
(RA.RU.311499)		 РСТ
  • БИГ-1-1-12
    		•  8 8 0 0 8 8 0
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • БИГ-1-1-22
    		•  13 13 0 0 13 13 0
    ООО "МЦ "АЛЬФА"
    (RA.RU.312725)
  • БИГ-1-1-22
    		•  25 0 25 0 25 0 25
    ООО НПП "ГКС"
    (RA.RU.312000)
  • мод. БИГ-1-1-22
    		•  10 10 0 0 10 10 0

    Стоимость поверки Барьеры искробезопасности (БИГ)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) барьеров подразделяется на встроенное и внешнее. Внешнее ПО служит для конфигурации барьеров с типом входного сигнала от первичных преобразователей температуры.

    Встроенное ПО разделяется на метрологически значимую и незначимую части и записывается изготовителем на этапе производства и не может быть изменено потребителем.

    Метрологические характеристики барьеров нормированы с учетом влияния метрологически значимой части ПО.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

    Идентификационные данные встроенного ПО барьеров приведены в таблице 2.

    Таблица 2 - Идентификационные данные встроенного ПО

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    BigSmartGoreltex

    Номер версии (идентификационный номер) ПО

    1.Х.Х.Х

    Цифровой идентификатор ПО

    -

    * - первая цифра номера версии (идентификационного номера ПО) отвечает за метрологически значимую часть ПО. Оставшаяся часть номера версии отвечает за метрологически незначимую часть ПО и может принимать любые значения.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом и на корпус барьера в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 1 «Назначение, область и условия применения» руководства по эксплуатации ЛГСА.406239.170 РЭ «Барьеры искробезопасности БИГ. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

    Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

    ТУ 27.12.23-081-72453807-2023 «Барьеры искробезопасности. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «ЗАВОД ГОРЭЛТЕХ» (ООО «ЗАВОД ГОРЭЛТЕХ»)

    ИНН 7806155468

    Адрес юридического лица: 195176, г. Санкт-Петербург, ш. Революции, д. 18, лит. а, помещ. 4-н, оф. 1

    Изготовитель

    Общество с ограниченной ответственностью «ЗАВОД ГОРЭЛТЕХ» (ООО «ЗАВОД ГОРЭЛТЕХ»)
    ИНН 7806155468
    Адрес юридического лица: 195176, г.Санкт-Петербург, ш. Революции, д. 18, лит. а, помещ. 4-н, оф. 1
    Адрес места осуществления деятельности: 193149, Ленинградская обл., Всеволожский р-н, д. Новосаратовка, ул. Рабочая, д. 9, стр. 1

    Испытательный центр

    Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
    Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
    Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)

    Правообладатель

    Общество с ограниченной ответственностью «ЗАВОД ГОРЭЛТЕХ» (ООО «ЗАВОД ГОРЭЛТЕХ»)
    ИНН 7806155468
    Адрес юридического лица: 195176, г. Санкт-Петербург, ш. Революции, д. 18, лит. а, помещ. 4-н, оф. 1

    Принцип действия барьеров основан на преобразовании входных сигналов в виде электрического сопротивления постоянному току, силы и напряжения постоянного тока их обработке и выдаче пропорциональных входному сигналу электрических выходных сигналов.

    Конструктивно барьеры выполнены в виде печатной платы, размещенной в малогабаритном корпусе из термопластических и полимерных материалов. Барьеры могут устанавливаться как на DIN-рейку, так и на объединенную плату. В корпусе закреплены клеммные зажимы для присоединения внешних цепей. Барьеры выполнены в искробезопасном исполнении.

    Структура условного обозначения модификаций барьеров приведена в таблице 1. Таблица 1 - Структура условного обозначения модификаций барьеров

    БИГ - X2 - X3 X4 / X5 X6 X7 - ТУ 27.12.23-081-72453807-2023

    БИГ - обозначение типа барьеров;

    X2 - тип сигнала:

    • 1 - аналоговый: от 0 до 5 В или от 1 до 5 В или от 0 до 10 В или от 4 до 20 мА или от 0 до 10 мА или от 0 до 20 мА (указан на схеме на корпусе барьеров);

    • 2 - дискретный;

    • 3 - сигнал от первичного преобразователя температуры в виде термопреобразователей сопротивления по ГОСТ 6651-2009 и преобразователей термоэлектрических по ГОСТ Р 8.585-2001;

    • 4 - цифровой:

    • 41 - RS-232;

    • 42 - RS-422;

    • 43 - RS-485;

    X3 - направление сигнала:

    • 1 - ввод (INPUT);

    • 2 - вывод (OUTPUT);

    X4 - количество каналов:

    • 11 - 1 вход/1 выход;

    • 12 - 1 вход/2 выхода;

    22 - 2 входа/2 выхода

    X5 - опции выхода 1:

    A - от 4 до 20 мА,

    Б - от 1 до 5 В,

    В - от 0 до 10 мА,

    Г - от 0 до 5 В,

    Д - от 0 до 10 В,

    Е - от 0 до 20 мА;

    X6 - опции выхода 2:

    A - от 4 до 20 мА,

    Б - от 1 до 5 В,

    В - от 0 до 10 мА,

    Г - от 0 до 5 В,

    Д - от 0 до 10 В,

    Е - от 0 до 20 мА;

    X7 - прочие опции:

    RS485 - выход RS485;

    К - без внешнего питания.

    Серийный номер наносится на маркировочную наклейку, расположенную на корпусе барьеров методом гравировки в виде цифрового кода.

    Пломбирование мест настройки (регулировки) барьеров не предусмотрено.

    Нанесение знака поверки на барьеры в обязательном порядке не предусмотрено.

    Общий вид барьеров с указанием места нанесения серийного номера и места нанесения знака утверждения типа представлен на рисунке 1. Количество индикаторов, толщина барьеров

    и нумерация клемм на торцевой панели может отличаться от рисунка.

    Место нанесения знака утверждения типа

    Внешний вид. Барьеры искробезопасности (БИГ), http://oei-analitika.ru
    Внешний вид. Барьеры искробезопасности (БИГ), http://oei-analitika.ru

    Место нанесения серийного номера

    Рисунок 1 - Общий вид барьеров с указанием места нанесения серийного номера и места нанесения знака утверждения типа


    аблица 5 -

    Наименование

    Обозначение

    Количество

    Барьер искробезопасности

    БИГ

    1 шт.

    Паспорт

    -

    1 экз.

    Руководство по эксплуатации 1)

    ЛГСА.406239.170 РЭ

    1 экз.

    1) - на партию


    Таблица 3 - Метрологические характеристики

    Назначение

    Диапазоны входного сигнала

    Диапазоны выходного сигнала*

    Пределы допускаемой основной приведенной к диапазону выходного сигнала погрешности преобразований входного сигнала в выходной сигнал, %

    Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразований входного сигнала в выходной от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 0С, %

    Преобразование сигналов напряжения постоянного тока в выходной сигнал

    от 0 до 5 В от 1 до 5 В от 0 до 10 В

    от 4 до 20 мА от 1 до 5 В от 0 до 10 мА от 0 до 5 В от 0 до 10 В от 0 до 20 мА

    ±0,1

    ±0,003

    Преобразование сигналов силы постоянного тока в выходной сигнал

    от 4 до 20 мА от 0 до 10 мА от 0 до 20 мА

    от 4 до 20 мА от 1 до 5 В

    от 0 до 10 мА от 0 до 5 В от 0 до 10 В от 0 до 20 мА

    ±0,1

    ±0,003

    Преобразование сигналов от термопреобразователей сопротивления по ГОСТ 66512009 в выходной сигнал:

    • - Pt100 (а=0,00385 оС-1)

    • - 100П (а=0,00391 оС-1)

    • - 50М (а=0,00428 оС-1)

    • - 100М (а=0,00428 оС-1)

    • - 50П (а=0,00391 оС-1)

    от -200 до +850 °С от -200 до +850 °С от -180 до +200 °С от -180 до +200 °С от -200 до +850 °С

    от 4 до 20 мА от 1 до 5 В

    от 0 до 10 мА от 0 до 5 В от 0 до 10 В от 0 до 20 мА

    ±0,1

    ±0,003

    Назначение

    Диапазоны входного сигнала

    Диапазоны выходного сигнала*

    Пределы допускаемой основной приведенной к диапазону выходного сигнала погрешности преобразований входного сигнала в выходной сигнал, %

    Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразований входного сигнала в выходной от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 0С, %

    Преобразование сигналов от преобразователей термоэлектрических по ГОСТ Р 8.585-2001 в выходной сигнал:

    ТПП (S)

    ТПП (R)

    ТПР (B)

    ТХА (К)

    ТХКн (Е)

    ТЖК (J)

    ТНН (N)

    ТМК (t)

    от -50 до +1760 °С от -50 до +1760 °С от 0 до +1820 °С от -270 до +1372 °С от -270 до +1000°С от -210 до +1200°С от -270 до +1300°С от -270 до +400 °С

    от 4 до 20 мА от 1 до 5 В

    от 0 до 10 мА от 0 до 5 В от 0 до 10 В от 0 до 20 мА

    ±0,1

    ±0,003

    * - тип выходного сигнала в соответствии со структурной схемой, соответствующий конкретной модификации

    Таблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    Номинальное значение напряжения питания постоянного тока, В

    24

    Габаритные размеры (ширинахвысотахдлина), мм, не более:

    • - для барьеров, устанавливаемых на DIN-рейку

    • - для барьеров, устанавливаемых на объединительную плату

    20х115х125

    20x130x115

    Масса, кг, не более

    0,3

    Нормальные условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха при температуре +40 °С, %

    от +10 до +30

    от 10 до 90

    Рабочие условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха при температуре +40 °С, %

    от -20 до +60 до 90

    Средняя наработка на отказ, ч

    176000

    Средний срок службы, лет

    12

    Маркировка взрывозащиты

    [Ex ia Ga] IIC [Ex ia Ga] IIB [Ex ia Da] IIIC [Ex ia Ga] IIA [Ex ia Ma] I
