Номер по Госреестру СИ: 93063-24
93063-24 Резервуары стальные вертикальные цилиндрические
(РВС-200)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-200 (далее резервуары) предназначены для измерения объема нефтепродуктов, а также приема, хранения и отпуска.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства -
Номер записи - 194865
ID в реестре СИ - 1418660
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Ковдорский горно-обогатительный комбинат" (АО "Ковдорский ГОК")
Страна - РОССИЯ
Населенный пункт - Мурманская область, г. Ковдор
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2054 от 2024.08.29 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Резервуары стальные вертикальные цилиндрические (РВС-200)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Ковдорский горно-обогатительный комбинат" (АО "Ковдорский ГОК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89070-23 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-10000 Акционерное общество "Ковдорский горно-обогатительный комбинат" (АО "Ковдорский ГОК") (РОССИЯ Мурманская область, г. Ковдор) |
ОТ МП |
5 лет |
|
93063-24 |
Резервуары стальные вертикальные цилиндрические, РВС-200 Акционерное общество "Ковдорский горно-обогатительный комбинат" (АО "Ковдорский ГОК") (РОССИЯ Мурманская область, г. Ковдор) |
ОТ МП |
5 лет |
|
93654-24 |
Резервуары стальные вертикальные цилиндрические, РВС-10000 Акционерное общество "Ковдорский горно-обогатительный комбинат" (АО "Ковдорский ГОК") (РОССИЯ Мурманская область, г. Ковдор) |
ОТ МП |
5 лет |
|
93817-24 |
Резервуары стальные вертикальные цилиндрические, РВС-1000 Акционерное общество "Ковдорский горно-обогатительный комбинат" (АО "Ковдорский ГОК") (РОССИЯ Мурманская область, г. Ковдор) |
ОТ МП |
5 лет |
|
93947-24 |
Резервуар стальной вертикальный цилиндрический, РВС-10000 Акционерное общество "Ковдорский горно-обогатительный комбинат" (АО "Ковдорский ГОК") (РОССИЯ Мурманская область, г. Ковдор) |
ОТ МП |
5 лет |
|
93948-24 |
Резервуар стальной вертикальный цилиндрический, РВС-1000 Акционерное общество "Ковдорский горно-обогатительный комбинат" (АО "Ковдорский ГОК") (РОССИЯ Мурманская область, г. Ковдор) |
ОТ МП |
5 лет |
|
94102-24 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 Акционерное общество "Ковдорский горно-обогатительный комбинат" (АО "Ковдорский ГОК") (РОССИЯ Мурманская область, г. Ковдор) |
ОТ МП |
5 лет |
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Кто поверяет Резервуары стальные вертикальные цилиндрические (РВС-200)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуары стальные вертикальные цилиндрические (РВС-200)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон: 8-800-200-22-14
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня заполнения резервуара, согласно градуировочным таблицам.
Резервуары представляют собой вертикальные сварные сосуды цилиндрической формы, оборудованные стационарной крышей и плоским дном.
Резервуары оснащены техническими устройствами для проведения операций по обслуживанию: лестницами, смотровыми люками, люк-лазами; приему, хранению, отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, аварийными клапанами и вентиляционными патрубками, устройствами для отбора проб и замера уровня.
Заполнение, опорожнение и выдача нефтепродуктов осуществляется через приемораздаточные патрубки, расположенные в нижней части резервуара.
Резервуары с заводскими номерами 2 и 3 расположены на территории резервуарного парка АО «Ковдорский ГОК» ТЭЦ ТТУ.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.
Заводской номер в виде цифрового обозначения состоит из арабских цифр, нанесен на внешнюю панель резервуара методом аэрографии и обеспечивает идентификация каждого средства измерения.
Общий вид резервуаров РВС-200, представлен на рисунках 1 и 2.

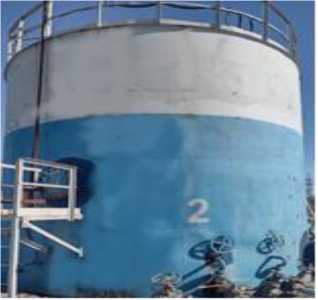

Рисунок 1- Общий вид резервуара
РВС-200 зав. № 2

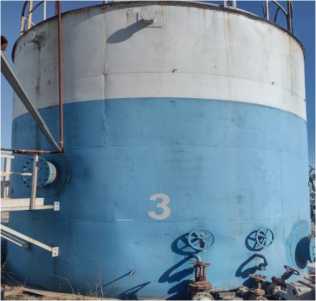

Рисунок 2 - Общий вид резервуара
РВС-200 зав. № 3
Таблица 1 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Номинальная вместимость, м3 |
200 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
± 0,20 |
Таблица 2 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -60 до +60 |
