Номер по Госреестру СИ: 89070-23
89070-23 Резервуар стальной вертикальный цилиндрический теплоизолированный
(РВС-10000)
Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-10000 (далее - резервуар) предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуар стальной вертикальный цилиндрический теплоизолированный
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 8 «Порядок работы» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Акционерное общество «Ковдорский горно - обогатительный комбинат»
(АО «Ковдорский ГОК»)
ИНН 5104002234
Юридический адрес: 184141, Мурманская обл., Ковдорский р-н, г. Ковдор, ул. Сухачева, д. 5
Телефон/ факс: +7 (81535) 7-60-01/(81535) 7-27-63
Web-сайт: www.eurochemgroup.com
E-mail: Fax_kdr@eurochem.ru
Изготовитель
Акционерное общество «Ковдорский горно - обогатительный комбинат»
(АО «Ковдорский ГОК»)
ИНН 5104002234
Адрес: 184141, Мурманская обл., Ковдорский р-н, г. Ковдор, ул. Сухачева, д. 5
Телефон/ факс: +7 (81535) 7-60-01/(81535) 7-27-63
Web-сайт: www.eurochemgroup.com
E-mail: Fax_kdr@eurochem.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19 Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32
Web-сайт: vniir.org
E-mail: office@vniir.org
Правообладатель
Акционерное общество «Ковдорский горно - обогатительный комбинат»
(АО «Ковдорский ГОК»)
ИНН 5104002234
Юридический адрес: 184141, Мурманская обл., Ковдорский р-н, г. Ковдор, ул. Сухачева, д. 5
Телефон/ факс: +7 (81535) 7-60-01/(81535) 7-27-63
Web-сайт: www.eurochemgroup.com
E-mail: Fax_kdr@eurochem.ru
Принцип действия резервуара основан на заполнении его нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабской цифры, нанесен методом аэрографии на вертикальную стенку резервуара.
Резервуар РВС-10000 с заводским номером 3 расположен на территории топливнотранспортного участка Теплоэлектроцентрали АО «Ковдорский ГОК» по адресу: Мурманская область, г. Ковдор, промплощадка АО «Ковдорский ГОК».
Общий вид резервуара РВС-10000 с указанием места нанесения заводского номера приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения заводского номера

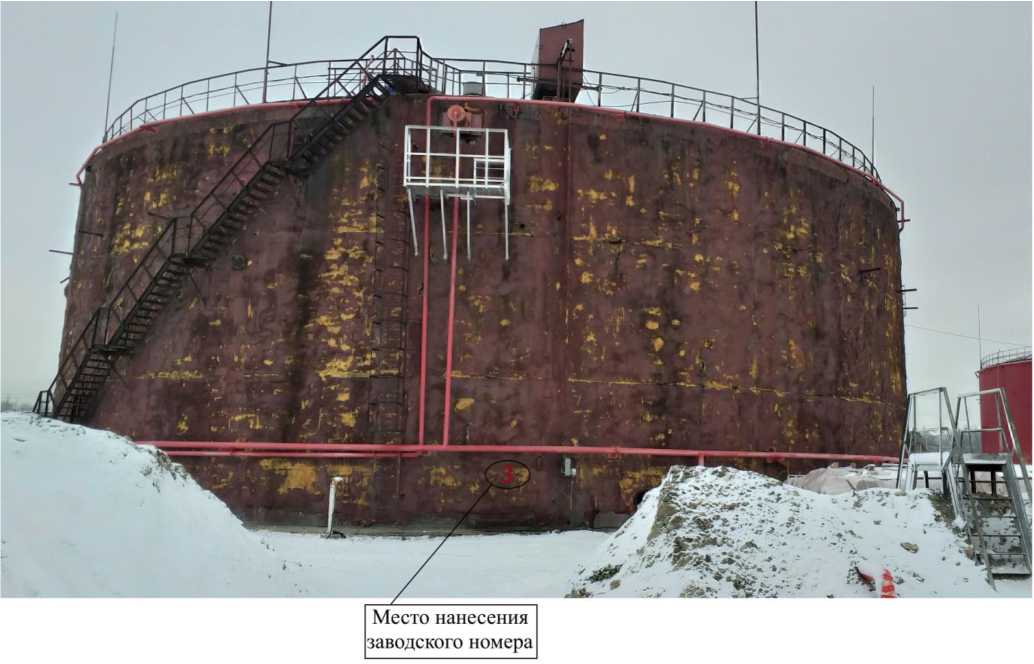

Рисунок 1 - Общий вид резервуара РВС-10000 зав.№ 3 с указанием места нанесения заводского номера
Пломбирование резервуара РВС-10000 не предусмотрено.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
10000 |
Пределы допускаемой относительной погрешности вместимости, % |
±0,10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
30 |
