Наименование

Обозначение

Количество

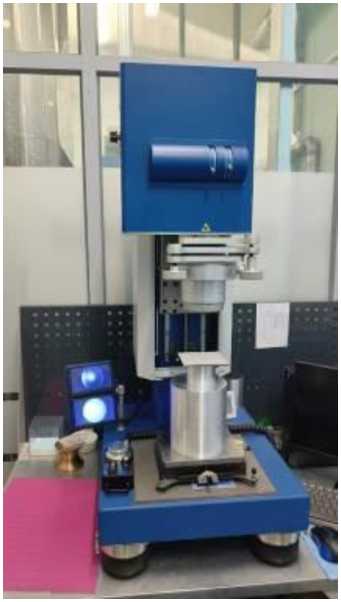

Интерферометр

OptoTL-60/140

1 шт.

Насадка

-

от 1 до 21 шт.

Компьютер с ПО

-

1 шт.

Руководство по эксплуатации

Интерферометры OptoTL-60/140. Руководство по эксплуатации

1 экз.

Паспорт

-

1 экз.

Наименование характеристики

Значение

Диапазон измерений отклонений от плоскостности, мкм

от 0,03 до 2,00

Диапазон измерений отклонений от сферичности выпуклых и вогнутых поверхностей, мкм

от 0,06 до 2,00

Пределы допускаемой абсолютной погрешности измерений отклонений от плоскостности, мкм

±0,03

Пределы допускаемой абсолютной погрешности измерений отклонений от сферичности выпуклых и вогнутых поверхностей, мкм

±0,06

Насадка

Диапазон

диаметров измеряемых плоских поверхностей, мм

Диапазон диаметров измеряемых выпуклых сферических поверхностей,

мм

Диапазон радиусов измеряемых выпуклых сферических поверхностей, мм

Диапазон диаметров измеряемых

вогнутых сферических поверхностей, мм

Диапазон радиусов измеряемых вогнутых сферических поверхностей, мм

OptoTL-60-Pl

от 5 до 60

-

-

-

-

OptoTL-140-

Pl

от 5 до 140

-

-

-

-

OptoTL-60-

1:0.6CX

-

от 5 до 33

от 5 до 20

от 5 до 300

от 369 до 5

OptoTL-60-

1:0.67CX

-

от 5 до 34

от 5 до 23

от 5 до 300

от 365 до 5

OptoTL-60-

1:0.8CX

-

от 5 до 47

от 5 до 38

от 5 до 300

от 350 до 5

OptoTL-60-

1:1.2CX

-

от 5 до 56

от 5 до 69

от 5 до 267

от 320 до 5

OptoTL-60-

1:1.8CX

-

от 5 до 57

от 5 до 109

от 5 до 157

от 283 до 5

OptoTL-140-

1:0.65CX

-

от 5 до 66

от 5 до 43

от 5 до 300

от 220 до 5

OptoTL-140-

1:0.95CX

-

от 5 до 93

от 5 до 89

от 5 до 158

от 150 до 5

OptoTL-140-

1:1.5CX

-

от 5 до 101

от 5 до 154

от 5 до 67

от 100 до 5

OptoTL-140-

1:3.3CX

-

от 5 до 118

от 50 до 395

-

-

OptoTL-60-

1:2.7CX

-

от 5 до 58

от 5 до 161

от 5 до 140

от 228 до 5

OptoTL-60-

1:4CX

-

от 5 до 58

от 30 до 239

от 5 до 37

от 150 до 5

OptoTL-60-

1:6CX

-

от 5 до 58

от 150 до 359

-

-

OptoTL-60-

1:9CX

-

от 5 до 58

от 330 до 539

-

-

OptoTL-60-

1:12CX

-

от 5 до 58

от 230 до 719

-

-

OptoTL-60-

1:15CX

-

от 5 до 58

от 690 до 900

-

-

OptoTL-60-

1:3.3CC

-

-

-

от 5 до 178

от 588 до 201

OptoTL-60-

1:6.6CC

-

-

-

от 5 до 119

от 786 до 401

OptoTL-60-

1:10CC

-

-

-

от 5 до 99

от 990 до 601

OptoTL-60-

1:13.5CC

-

-

-

от 5 до 88

от 1200 до

811

Наименование характеристики

Значение

Класс лазера по ГОСТ 31581-2012

3А

Длина волны лазера, нм

633; 660

Мощность, мВт, не более

4

Допустимое значение частоты возмущающих гармонических вибраций, Гц, не более

30

Параметры электропитания Напряжение переменного тока, В

от 200 до 240

Частота, Гц

от 49 до 51

Масса, кг, не более

180

Габаритные размеры, мм, не более

- длина

450

- ширина

550

- высота

1700

Условия эксплуатации

- температура окружающей среды, °С

от +20 до +24

- относительная влажность, %

от 40 до 80
