Номер по Госреестру СИ: 92898-24
92898-24 Меры длины концевые плоскопараллельные
(Туламаш)
Назначение средства измерений:
Меры длины концевые плоскопараллельные Туламаш (далее по тексту - концевые меры) предназначены для воспроизведения, хранения и передачи единицы длины в качестве рабочих эталонов 3 и 4-го разрядов для поверки и калибровки, настройки и градуировки средств измерений линейных размеров, а также средств измерений для настройки и регулировки средств измерений линейных размеров.
Концевые меры могут применяться в качестве рабочих эталонов 3 и 4-го разрядов согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2840 (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15.08.2022 г. № 2018) (далее по тексту - ГПС № 2840).

Внешний вид.
Меры длины концевые плоскопараллельные
Рисунок № 1

Внешний вид.
Меры длины концевые плоскопараллельные
Рисунок № 2

Внешний вид.
Меры длины концевые плоскопараллельные
Рисунок № 3

Внешний вид.
Меры длины концевые плоскопараллельные
Рисунок № 4

Внешний вид.
Меры длины концевые плоскопараллельные

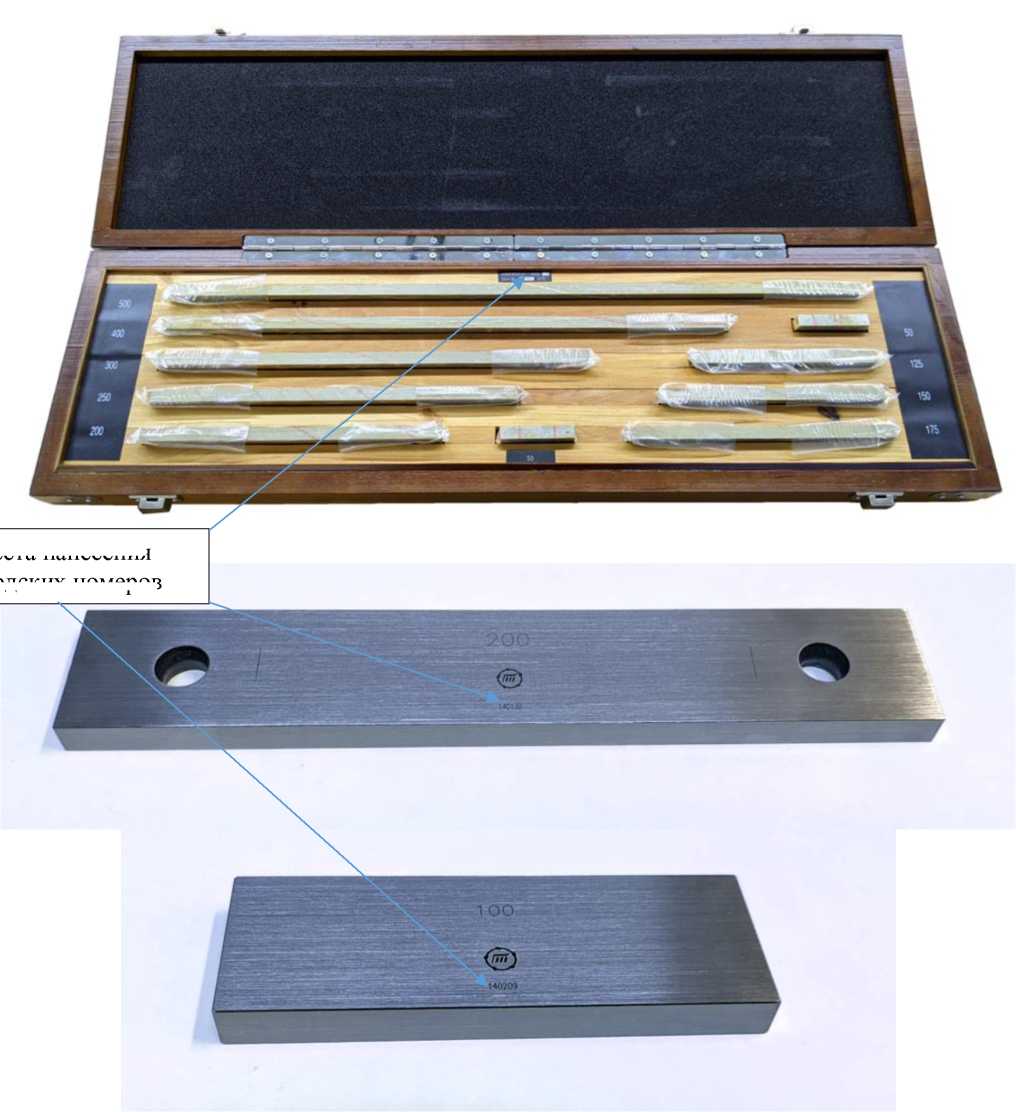

Рисунок № 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 5 «Порядок работы» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 9038-90 «Меры длины концевые плоскопараллельные. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018).
ПравообладательОбщество с ограниченной ответственностью Торговый дом «ИТО-Туламаш» (ООО ТД «ИТО-Туламаш»)
ИНН 7719465230
Юридический адрес: 105318, г. Москва, Семёновская пл., д. 7, к. 1, помещ. IX, эт. 2, ком. 37
Телефон: +7 (495) 935-70-94
E-mail: info@itotulamash.ru
Web-сайт: itotulamash.ru
Изготовитель
Общество с ограниченной ответственностью Торговый дом «ИТО-Туламаш» (ООО ТД «ИТО-Туламаш»)ИНН 7719465230
Юридический адрес: 105318, г. Москва, Семёновская пл., д. 7, к. 1, помещ. IX, эт. 2, ком. 37
Адрес осуществления деятельности: 105484, г. Москва, ул. 16-я Парковая, д. 30
Телефон: +7 (495) 935-70-94
E-mail: info@itotulamash.ru
Web-сайт: itotulamash.ru
Испытательный центр
Общество с ограниченной ответственностью «А3 ИНЖИНИРИНГ» (ООО «А3-И») Адрес: 117105, г. Москва, Нагорный пр-д, д. 7, стр. 1Телефон (факс): +7 (800) 500-59-46; +7 (495) 120-07-46 E-mail: info@a3-eng.com
Web-сайт: a3-eng.com
Правообладатель
Общество с ограниченной ответственностью Торговый дом «ИТО-Туламаш» (ООО ТД «ИТО-Туламаш»)ИНН 7719465230
Юридический адрес: 105318, г. Москва, Семёновская пл., д. 7, к. 1, помещ. IX, эт. 2, ком. 37
Телефон: +7 (495) 935-70-94
E-mail: info@itotulamash.ru
Web-сайт: itotulamash.ru
Принцип действия концевых мер заключается в передаче единицы длины рабочим эталонам 4-го разряда и средствам измерений линейных размеров согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840 (с изменениями, внесенными Приказом Федерального агентства по техническому регулированию и метрологии от 15.08.2022 г. № 2018).
К данному типу средств измерений относятся концевые меры торговой марки



«Туламаш». Логотип , или наносится на паспорт концевых мер
типографским методом, на концевые меры с номинальным значением длины более 5,5 мм и на наружную поверхность крышки футляра с помощью краски, методом лазерной гравировки или методом наклеивания.
Каждая концевая мера имеет форму прямоугольного параллелепипеда с двумя плоскими взаимно параллельными измерительными поверхностями.
Концевые меры изготавливаются из стали или твердого сплава.
Концевые меры имеют высокую износостойкость и обеспечивает хорошую притираемость к стеклянным пластинам и друг к другу.
Концевые меры используются по отдельности или в блоках путем притирки нескольких мер вместе.
Концевые меры выпускаются наборами или поштучно. Наборы концевых мер различаются между собой количеством и номинальными размерами мер. Концевые меры выпускаются 1, 2 и 3 классов точности.
Пломбирование концевых мер от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер набора концевых мер в виде цифрового или цифро-буквенного обозначения наносится на внутреннюю поверхность футляра с помощью краски, методом лазерной гравировки или методом наклеивания. Заводской номер в виде цифрового или цифро-буквенного обозначения наносится методом лазерной гравировки на нерабочую поверхность концевых мер с номинальным значением длины свыше 5,5 мм; для концевых мер с номинальным значением длины 5,5 мм и менее - на рабочую поверхность. Для наборов из твердого сплава на внутренней поверхности футляра наносится буква «Т».
Фотографии общего вида концевых мер с указанием места нанесения заводского номера представлены на рисунке 1.
Места нанесения заводских номеров

Рисунок 1 - Общий вид концевых мер (лист 1 из 2)

Рисунок 1 (лист 2 из 2)
Места нанесения
заводских номеров
Таблица 14 - Комплектность
Наименование |
Обозначение |
Количество |
Набор концевых мер или отдельные концевые меры* |
1 комплект или в соответствии с заказом | |
Футляр (деревянный, металлический или пластиковый) |
- |
1 шт. |
Паспорт |
- |
1 экз. |
* Номер набора или номинальные значения концевых мер и их количество определяются в соответствии с заказом. |
Таблица 1 - Наборы концевых мер
ей &И О Ю ей К &И о S о К |
а л ей и &И Si- о К ей § * Ю § о 2 S 2 |
X 3 S и 5 о я Q. S о S э « сг ей 2 &И S U |
Номинальные значения длины концевых мер, мм |
о S X
К о о
|
Защитные меры |
Класс точности наборов | ||
о о 5 Д ей 2 я S S
Й 3^ 3 £ а- Й 1 § S
К |
о S § а о я S g я к о |
S
|
о я о ей я и &И ей о ч ю с Н 3 СП S | |||||
1 |
83 |
- |
1,005 |
1 |
- |
- |
1; 2; 3 |
1; 2; 3 |
0,01 |
от 1 до 1,5 включ. |
51 | ||||||
0,1 |
от 1,6 до 2 включ. |
5 | ||||||
0,5 |
0,5 |
1 | ||||||
от 2,5 до 10 |
16 | |||||||
10 |
от 20 до 100 включ. |
9 | ||||||
2 |
38 |
- |
1,005 |
1 |
- |
- |
1; 2; 3 |
1; 2; 3 |
0,01 |
от 1 до 1,1 включ. |
11 | ||||||
0,1 |
от 1,2 до 2 включ. |
9 | ||||||
1 |
от 3 до 10 включ. |
8 | ||||||
10 |
от 20 до 100 включ. |
9 | ||||||
3 |
112 |
- |
1,005 |
1 |
- |
- |
1; 2; 3 |
1; 2; 3 |
0,01 |
от 1 до 1,5 включ. |
51 | ||||||
0,1 |
от 1,6 до 2 включ. |
5 | ||||||
0,5 |
0,5 |
1 | ||||||
от 2,5 до 25 включ. |
46 | |||||||
10 |
от 30 до 100 включ. |
8 | ||||||
4 |
11 |
0,001 |
от 2 до 2,01 включ. |
11 |
- |
- |
1; 2 |
- |
5 |
11 |
0,001 |
от 1,99 до 2 включ. |
11 |
- |
- |
1; 2 |
- |
6 |
11 |
0,001 |
от 1 до 1,01 включ. |
11 |
- |
- |
1; 2 |
1 |
7 |
11 |
0,001 |
от 0,99 до 1 включ. |
11 |
- |
- |
1; 2 |
1 |
8 |
10 |
25 |
от 125 до 200 включ. |
4 |
50 |
2 |
1; 2; 3 |
- |
50 |
» 250 » 300 » |
2 | ||||||
100 |
» 400 » 500 » |
2 | ||||||
9 |
12 |
100 |
от 100 до 1000 включ. |
10 |
50 |
2 |
1; 2; 3 |
- |
10 |
20 |
0,01 |
от 0,1 до 0,29 включ. |
20 |
- |
- |
1; 2; 3 |
- |
11 |
43 |
0,01 |
от 0,3 до 0,7 |
41 |
- |
- |
1; 2; 3 |
- |
0,1 |
» 0,8 до 0,9 включ. |
2 | ||||||
12 |
74 |
- |
1,005 |
1 |
- |
- |
- |
1; 2; 3 |
0,01 |
от 0,9 до 1,5 включ. |
61 | ||||||
0,1 |
от 1,6 до 2 включ. |
5 | ||||||
- |
0,5 |
1 | ||||||
0,5 |
от 2,5 до 5 включ. |
6 | ||||||
13 |
11 |
- |
5 |
1 |
- |
- |
1; 2; 3 |
- |
10 |
от 10 до 100 включ. |
10 | ||||||
14 |
38 |
0,5 |
от 10,5 до 25 включ. |
30 |
- |
- |
1; 2; 3 |
- |
10 |
от 30 до 100 включ. |
8 |
Продолжение таблицы 1
ей &И О Ю ей К &И о S о К |
а л ей и &И 2^ О Н К ей 9 * ю § о 2 |
X S S Ю 5 о я rv 9 о ю S Э « сг &И S U |
Номинальные значения длины концевых мер, мм |
&И о S X S и о
о
|
Защитные меры |
Класс точности наборов | ||
о о 5 К <t> а я S S 5 2 3^ 3 S S й S к S о ” « к |
&И о
|
S
|
о я Ct ю &И ей О ч И С Н о СП S | |||||
15 |
0,001 |
1,005 |
1 |
- |
- |
1; 2; 3 |
- | |
0,01 |
от 1 до 1,1 включ. |
11 | ||||||
0,1 |
от 1,2 до 2 включ. |
9 | ||||||
1 |
от 3 до 10 включ. |
8 | ||||||
16 |
19 |
0,001 |
от 0,991 до 1,009 включ. |
19 |
- |
- |
1; 2 |
1 |
17 |
19 |
0,001 |
от 1,991 до 2,009 включ. |
19 |
- |
- |
1; 2 |
- |
Таблица 2 - Специальные наборы концевых
Номинальные значения длины концевых мер, мм |
Класс точности наборов | |
из стали |
из твердого сплава | |
Набор №20 (23 меры) 0,12; 0,14; 0,17; 0,2; 0,23; 0,26; 0,29; 0,34; 0,4; 0,43; 0,46; 0,57; 0,7; 0,9; 1,0; 1,16; 1,3; 1,44; 1,6; 1,7; 1,9; 2; 3,5 |
1; 2 |
- |
Набор №21 (20 мер) 5,12; 10,24; 15,36; 21,5; 25; 30,12; 35,24; 40,36; 46,5; 50; 55,12; 60,24; 65,36; 71,5; 75; 80,12; 85,24; 90,36; 96,5; 100 |
1; 2 |
1; 2 |
Набор №22 (7 мер) 21,2; 51,4; 71,5; 101,6; 126,8; 150; 175 |
3 |
3 |
Таблица 3 - Допускаемые отклонения длины концевых мер от номинальной при температуре +20 °С и отклонения от плоскопараллельности измерительных поверхностей
Номинальные значения длины концевых мер, мм |
Допускаемые отклонения | |||||
длины от номинального значения ±, мкм, для классов точности |
от плоскопараллельности ±, мкм, для классов точности | |||||
1 |
2 |
3 |
1 |
2 |
3 | |
от 0,1 до 0,29 включ. |
0,20 |
0,40 |
0,80 |
0,16 |
0,30 |
0,30 |
св. 0,29 » 0,9 » |
0,20 |
0,40 |
0,80 |
0,16 |
0,30 |
0,30 |
» 0,9 » 10 » |
0,20 |
0,40 |
0,80 |
0,16 |
0,30 |
0,30 |
» 10 » 25 » |
0,30 |
0,60 |
1,20 |
0,16 |
0,30 |
0,30 |
» 25 » 50 » |
0,40 |
0,80 |
1,60 |
0,18 |
0,30 |
0,30 |
» 50 » 75 » |
0,50 |
1,00 |
2,00 |
0,18 |
0,35 |
0,40 |
»» 75 » 100 »» |
0,60 |
1,20 |
2,50 |
0,20 |
0,35 |
0,40 |
»» 100 »» 150 » |
0,80 |
1,60 |
3,00 |
0,20 |
0,40 |
0,40 |
»» 150 »» 200 »» |
1,00 |
2,00 |
4,00 |
0,25 |
0,40 |
0,40 |
250 |
1,20 |
2,40 |
5,00 |
0,25 |
0,45 |
0,50 |
300 |
1,40 |
2,80 |
6,00 |
0,25 |
0,50 |
0,50 |
Продолжение таблицы 3
Номинальные значения длины концевых мер, мм |
Допускаемые отклонения | |||||
длины от номинального значения ±, мкм, для классов точности |
от плоскопараллельности ±, мкм, для классов точности | |||||
1 |
2 |
3 |
1 |
2 |
3 | |
400 |
1,80 |
3,60 |
7,00 |
0,30 |
0,50 |
0,50 |
500 |
2,00 |
4,00 |
8,00 |
0,35 |
0,60 |
0,60 |
600 |
2,50 |
5,00 |
10,00 |
0,40 |
0,70 |
0,70 |
700 |
3,00 |
6,00 |
11,00 |
0,45 |
0,70 |
0,80 |
800 |
3,20 |
6,50 |
13,00 |
0,50 |
0,80 |
0,80 |
900 |
3,60 |
7,00 |
14,00 |
0,50 |
0,90 |
0,90 |
1000 |
4,00 |
8,00 |
16,00 |
0,60 |
1,00 |
1,00 |
Примечание - Требования не распространяются на зону шириной 0,5 мм по краям измерительной поверхности, считая от нерабочих поверхностей - для мер номинальной длиной до 0,29 мм включительно и 0,8 мм - для мер номинальной длиной более 0,29 мм.
Таблица 4 - Доверительные границы абсолютной погрешности измерений длины при доверительной вероятности 0,99
Разряд концевой меры |
Доверительные границы абсолютной погрешности измерений длины при доверительной вероятности 0,99, мкм |
3 |
±(0,1+1-L*) |
4 |
±(0,2+2 •L*) |
* Где L - длина концевой меры, |
м. |
Таблица 5 - Изменение длины концевых мер в течение года вследствие нестабильности материала
Класс точности концевых мер |
Допускаемое изменение длины меры (L, м) в течение года, мкм |
1; 2 и 3 |
(0,05+1,0-L) |
Таблица 6 -
ния к
й концевых
Класс точности концевых мер |
Притираемость концевых мер к нижним стеклянным плоским пластинам диаметром 60 мм (допуск плоскостности 0,1 мкм) |
Притираемость концевых мер друг к другу (усилие сдвига), Н | |
из стали длиной от 0,6 до 100 мм |
из твердого сплава длиной от 0,99 до 100 мм | ||
1, 2, 3 |
Без интерференционных полос. Допускаются оттенки в виде светлых пятен, наблюдаемых в белом свете |
от 29,4 до 78,5 |
от 29,4 до 98,1 |
Таблица 7 - Размеры поперечного сечения концевых мер
Номинальные значения длины концевых мер, мм |
Размер поперечного сечения, мм | |
длина |
ширина | |
от 0,10 до 0,20 включ. |
15-0,45 |
5-0,3 |
св. 0,20 до 0,29 включ. |
15-0,45 |
5-0,3 |
30-0,3 |
9-0,05 9 0,3 | |
св. 0,29 до 0,60 включ. |
20-0,3 | |
30-0,3 | ||
св. 0,60 до 10,10 включ. |
30-0,3 | |
св. 10,10 до 1000,00 |
35-0,3 |
Таблица 8
Допуск перпендикулярности нерабочих поверхностей относительно ерхностей на длине концевой меры
Номинальные значения длины концевых мер, мм |
Допуск перпендикулярности нерабочих поверхностей относительно измерительных поверхностей на длине концевой меры, мкм |
от 10,5 до 25,0 включ. |
70 |
св. 25,0 до 60,0 включ. |
90 |
св. 60,0 до 150,0 включ. |
110 |
св. 150,0 до 400,0 включ. |
140 |
св. 400,0 до 1000,0 включ. |
180 |
Таблица 9 - Отклонение от плоскостности
Наименование характеристики |
Значение |
Отклонение от плоскостности измерительных поверхностей концевых мер длиной св. 0,9 до 3,0 мм включ. в свободном (непритертом) состоянии, мкм, не более |
2 |
Таблица 10 - Основные технические
Наименование характеристики |
Значение |
Температурный коэффициент линейного расширения материала концевых мер из стали на 1 м и 1 °C при температуре от 10 °C до 30 °C, мкм |
от 10,5 до 12,5 |
Температурный коэффициент линейного расширения материала концевых мер из твердого сплава на 1 м и 1 °C при температуре от 10 °C до 30 °C, мкм для мер длиной, мм
|
от 3,5 до 12,5 от 8,0 до 12,5 от 3,5 до 12,5 от 8,0 до 12,5 от 10,5 до 12,5 |
Параметр шероховатости Rz измерительных поверхностей, мкм, не более |
0,063 |
Твердость измерительных поверхностей концевых мер из стали по ГОСТ 2999, HV, не менее |
800 |
Условия эксплуатации:
|
от +10 до +30 80 |
Продолжение таблицы 10
Наименование характеристики |
Значение |
Средний срок службы, лет |
5 |
