Наименование

Обозначение

Количество

Проволочки или ролики:

• - с равными номинальными диаметрами для

измерений среднего диаметра резьбы

• - с равными номинальными диаметрами для

измерений параметров шлицевых соединений

3 шт.

2 шт.

Футляр

-

1 шт.

Паспорт

-

1 экз.

dD0, мм

1,00

2,25

4,00

6,00

11,00

20,00

1,25

2,50

4,25

6,50

12,00

22,00

1,40

2,75

4,50

7,00

14,00

25,00

1,50

3,00

5,00

8,00

15,00

28,00

1,75

3,25

5,25

9,00

16,00

30,00

2,00

3,50

5,50

10,00

18,00

35,00

Размеры в мм

Шаг Р

Вид резьбы и угол профиля

метрическая а=60°

трапецеидальная а=30°

Упорная а=33°, в=30°, y=3°

dD0

dDmax

dDmin

dD0

dDmax

dD0

dDmax

1

2

3

4

5

6

7

8

0,075

0,045

0,054

-

-

-

-

-

0,08

0,048

0,058

0,040

0,09

0,052

0,062

0,045

0,1

0,058

0,070

0,051

0,125

0,073

0,088

0,063

0,15

0,088

0,106

0,076

0,175

0,101

0,121

0,089

0,2

0,115

0,138

0,102

0,225

0,130

0,156

0,114

0,25

0,144

0,172

0,127

0,3

0,173

0,208

0,152

0,35

0,202

0,242

0,177

0,4

0,231

0,277

0,203

1

2

3

4

5

6

7

8

0,45

0,260

0,312

0,228

-

-

-

-

0,5

0,289

0,347

0,253

0,6

0,346

0,415

0,304

0,7

0,404

0,485

0,354

0,75

0,433

0,520

0,379

0,8

0,462

0,554

0,405

1

0,577

0,692

0,506

1,25

0,722

0,866

0,632

1,5

0,866

1,039

0,758

0,776

0,866

1,75

1,010

1,212

0,885

-

-

2

1,155

1,386

1,011

1,035

1,155

1,086

1,173

2,5

1,443

1,732

1,264

-

-

-

-

3

1,732

2,078

1,516

1,553

1,732

1,629

1,759

3,5

2,021

2,425

1,769

-

-

-

-

4

2,309

2,771

2,021

2,071

2,278

2,173

2,347

4,5

2,598

3,118

2,274

-

-

-

-

5

2,887

3,464

2,527

2,588

2,847

2,716

2,933

5,5

3,175

3,81

2,779

-

-

-

-

6

3,464

4,157

3,032

3,106

3,417

3,259

3,520

7

-

-

-

3,623

3,985

-

-

8

4,141

4,555

4,345

4,693

9

4,659

5,125

-

-

10

5,176

5,694

5,431

5,865

12

6,212

6,833

6,518

7,039

14

7,247

7,972

7,603

8,211

16

8,282

9,110

8,690

9,385

18

9,317

10,249

9,776

10,558

20

10,353

11,388

10,95

11,826

22

11,388

12,527

11,948

12,904

24

12,423

13,665

13,133

14,184

28

14,493

15,942

15,207

16,424

32

16,565

18,222

17,362

18,76

36

18,634

20,497

20,152

21,764

40

20,706

22,777

21,863

23,612

44

22,774

24,951

23,896

25,808

48

24,845

27,329

26,069

28,154

Размеры в мм

Число шагов на длине 24,5 мм

Вид резьбы и угол профиля

унифицированная (дюймовая)

а=60°

трубная цилиндрическая и коническая а=55°, дюймовая а=55°

dD0

dDmax

dDmin

dD0

dDmax

dDmin

1

2

3

4

5

6

7

80

0,183

0,220

0,161

72

0,204

0,245

0,179

64

0,229

0,275

0,201

56

0,262

0,314

0,230

48

0,306

0,367

0,268

-

-

-

44

0,333

0,400

0,292

40

0,367

0,440

0,321

36

0,407

0,488

0,357

32

0,458

0,550

0,402

28

0,524

0,629

0,459

0,511

0,613

0,459

27

0,543

0,652

0,475

-

-

-

24

0,611

0,733

0,535

0,596

0,716

0,535

20

0,733

0,880

0,642

0,716

0,859

0,643

19

-

-

-

0,754

0,905

0,676

18

0,815

0,978

0,713

0,795

0,954

0,714

16

0,917

1,100

0,803

0,895

1,074

0,803

14

1,048

1,258

0,917

1,023

1,228

0,918

13

1,128

1,354

0,988

-

-

-

12

1,222

1,466

1,070

1,193

1,432

1,071

1

¹¹ 2

1,275

1,530

1,116

-

-

-

11

1,333

1,600

1,167

1,302

1,562

1,168

10

1,467

1,760

1,284

1,432

1,718

1,285

9

1,629

1,955

1,426

1,591

1,909

1,427

8

1,833

2,200

1,605

1,790

2,148

1,606

7

2,095

2,514

1,834

2,045

2,454

1,835

6

2,444

2,933

2,139

2,387

2,846

2,141

5

2,933

3,520

2,567

2,864

3,437

2,569

1

⁴2

3,259

3,911

2,852

3,182

3,818

2,854

4

3,666

4,399

3,209

3,579

4,295

3,211

1

³2

4,091

4,909

3,670

1

³1

4,406

5,287

3,952

1

2

3

4

5

6

7

3

4,773

5,728

4,281

7

²8

4,980

5,976

4,467

3

²4

5,207

6,248

4,672

5

5,454

6,545

4,893

1

²2

5,727

6,872

5,137

Интервал диаметров doo, мм

Предельное отклонение, мкм

Класс точности 0

Класс точности 1

До 4,980

±0,3

±0,5

От 5,176 до 8,690

±0,4

От 10,353 до 26,069

±0,5

±1,0

От 28,000 до 35,000

-

Примечание: отклонения формы рабочей поверхности проволочки и ролика

(любое отклонение от круглости или профиля продольного сечения) находятся впределах допуска на диаметр

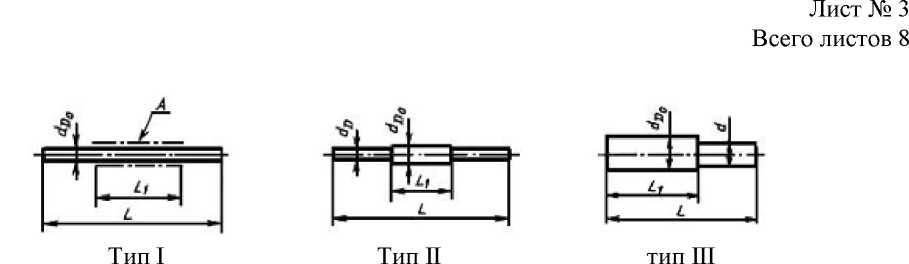

Интервалы диаметров doo, мм

L, мм

L1, мм

До 3 включ.

От 30 до 40

14±1

Св. 3 до 4 включ.

От 35 до 45

14±1

Св. 4 до 5 включ.

От 40 до 50

14±1

Св. 5

От 50 до 55

40±1

Тип

Интервалы диаметров doo, мм

Масса, кг

I

От 0,045 до 0,346

От 5-10^-7 до 300-10^-7

II

От 0,115 до 4,980

От 32 '10^-7 до 0,008

III

От 5,176 до 35,000

От 0,010 до 0,414

Наименование характеристики

Значение

Параметр шероховатости Ra по ГОСТ 2789-93 рабочих поверхностей проволочек и роликов, мкм, не более

0,04

Условия эксплуатации:

• - температура окружающего воздуха, °С, для:

проволочек

роликов

• - относительная влажность воздуха, %, не более

От +15 до +25

От +17 до +23

80
