Номер по Госреестру СИ: 92894-24
92894-24 Датчики температуры беспроводные
(SENSOR TF)
Назначение средства измерений:
Датчики температуры беспроводные SENSOR TF (далее - термодатчики) предназначены для измерений и мониторинга температуры окружающей среды в помещениях различного назначения, а также для непрерывного контроля температурного режима при перевозках и хранения различной продукции.
Внешний вид.
Датчики температуры беспроводные
Рисунок № 1
Внешний вид.
Датчики температуры беспроводные
Рисунок № 2
Внешний вид.
Датчики температуры беспроводные
Рисунок № 3
Внешний вид.
Датчики температуры беспроводные
Рисунок № 4
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 14.08.2029
Номер записи - 194696
ID в реестре СИ - 1418175
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SENSOR TF-1.1-50, SENSOR TF-1.1, SENSOR TF-1-50, SENSOR TF-1,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Вега-Абсолют" (ООО "Вега-Абсолют")
Страна - РОССИЯ
Населенный пункт - г. Новосибирск
Уведомление о начале осуществления предпринимательской деятельности -
В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.
Бесплатный
Статистика
Кол-во поверок - 772
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1876 от 2024.08.14 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Датчики температуры беспроводные (SENSOR TF)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Вега-Абсолют" (ООО "Вега-Абсолют")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87151-22 20.10.2027 |
Датчики температуры и влажности беспроводные, SENSOR THF Общество с ограниченной ответственностью "Вега-Абсолют" (ООО "Вега-Абсолют") (РОССИЯ г. Новосибирск) |
ОТ МП |
1 год |
|
92894-24 14.08.2029 |
Датчики температуры беспроводные, SENSOR TF Общество с ограниченной ответственностью "Вега-Абсолют" (ООО "Вега-Абсолют") (РОССИЯ г. Новосибирск) |
ОТ МП |
2 года |
|
92894-24 14.08.2029 |
Датчики температуры беспроводные, SENSOR TF Общество с ограниченной ответственностью "Вега-Абсолют" (ООО "Вега-Абсолют") (РОССИЯ г. Новосибирск) |
ОТ МП |
2 года |
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Кто поверяет Датчики температуры беспроводные (SENSOR TF)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ФПК "МЕНЕДЖМЕНТ" (RA.RU.314337) | 772 | 203 | 772 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики температуры беспроводные (SENSOR TF)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) термодатчиков состоит из внутреннего, метрологически значимого, ПО и внешнего ПО, устанавливаемого на персональный компьютер.
Встроенное ПО устанавливается на заводе-изготовителе во время производственного цикла. Конструкция термодатчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Внешнее ПО «Конфигуратор», предназначено для настройки термодатчиков и считывания информации, является метрологически незначимым и находится в свободном доступе для скачивания. Уровень защиты внешнего ПО от преднамеренных и непреднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные внешнего ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Конфигуратор |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.27.109 |
|
Цифровой идентификатор ПО |
Недоступен |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и Руководства по эксплуатации типографским способом, а также на этикетку, прикрепленную к термодатчику.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Описание и принцип работы» документа НЕРФ.424169.014РЭ «Датчики температуры беспроводные SENSOR TF. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 56940-2016 Регистраторы температуры, используемые при транспортировании, хранении и распределении охлажденной, замороженной и глубокой/быстрой заморозки пищевой продукции и мороженого. Испытания, эксплуатационные характеристики, пригодность к применению;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
НЕРФ.424169.014ТУ «Датчик температуры беспроводной SENSOR TF. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Вега-Абсолют» (ООО «Вега-Абсолют») ИНН: 5405302520
Юридический адрес: 630009, Новосибирская обл., г. Новосибирск, ул. Большевистская, д. 119а
Тел.: +7 (383) 206-41-35, 206-41-45
E-mail: info@vega-absolute.ru
Web-сайт: www.vega-absolute.ru
Изготовитель
Общество с ограниченной ответственностью «Вега-Абсолют» (ООО «Вега-Абсолют») ИНН: 5405302520Адрес: 630009, Новосибирская обл., г. Новосибирск, ул. Большевистская, д. 119а Тел.: +7 (383) 206-41-35, 206-41-45
E-mail: info@vega-absolute.ru
Web-сайт: www.vega-absolute.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Вега-Абсолют» (ООО «Вега-Абсолют») ИНН: 5405302520Юридический адрес: 630009, Новосибирская обл., г. Новосибирск, ул. Большевистская, д. 119а
Тел.: +7 (383) 206-41-35, 206-41-45
E-mail: info@vega-absolute.ru
Web-сайт: www.vega-absolute.ru
Принцип действия термодатчиков основан на измерении и преобразовании в цифровой код сигналов, поступающих от чувствительного элемента (ЧЭ) терморезистивного типа. Далее цифровой код при помощи встроенного LoRaWAN-модуля радиоканалу на адаптер-регистратор предварительно настраивается на прием специализированного программного «Конфигуратор». Измеренные значения
«Thermofleet» сигналов от обеспечения температуры
(далее датчиков (ПО) заносятся
передается по открытому - регистратор), который температуры при помощи предприятия-изготовителя в память регистратора с
указанием даты и времени выполненного измерения, и далее могут быть переданы на удаленный сервер предприятия-изготовителя (или другой, по согласованию с пользователем) по каналам радиосвязи GSM при подключении к которому пользователь может видеть в онлайн-режиме или за прошедший промежуток времени показания всех подключенных к адаптеру-регистратору термодатчиков, или же информацию можно считать при помощи мобильного приложения «Thermofleet».
Термодатчики конструктивно выполнены в виде прямоугольного пластикового корпуса с внешним зондом и, в зависимости от модификации, могут иметь дополнительные контакты для подключения «охранных» датчиков. Внутри корпуса термодатчика расположены печатная плата, датчики вскрытия корпуса (тампер) и положения, а также батарея питания и антенна LoRaWAN. Регистратор выполнен в виде переносного прямоугольного блока с разъемами для подключения внешней антенны, источника питания и выносного модуля GPS/GLONASS. На лицевой панели регистратора расположены светодиоды (3), индицирующие режимы работы изделия.
Датчики температуры беспроводные SENSOR TF имеют следующие модификации: SENSOR TF-1, SENSOR TF-1.1, SENSOR TF-1-50, SENSOR TF-1.1-50. Модификации термодатчиков различаются длиной соединительного кабеля зонда, а также наличием дополнительного гермоввода с выводом двухжильного кабеля для использования его в качестве «охранного», например, для подключения датчика открытия дверей и др.
Монтаж термодатчиков осуществляется при помощи магнита, расположенного на тыльной стороне изделия, а также при помощи винтовых соединений.
Общий вид датчиков температуры беспроводных SENSOR TF-1, SENSOR TF-1.1, SENSOR TF-1-50, SENSOR TF-1.1-50 с указанием места нанесения заводского номера приведен на рисунке 1. Цветовая гамма термодатчиков и регистратора может отличаться от приведенных на фотографии.
место нанесения знака утверждения типа

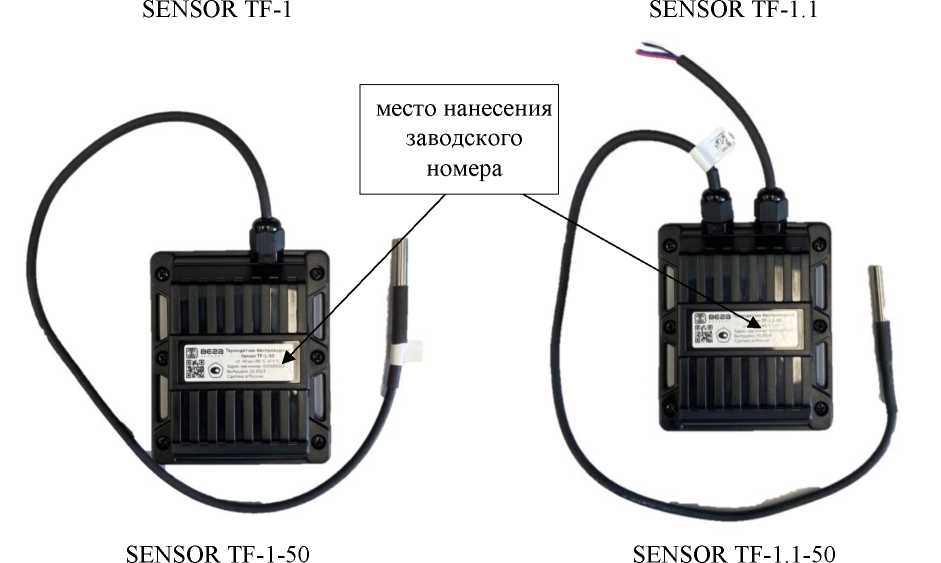

Рисунок 1 - Общий вид датчиков температуры беспроводных SENSOR TF различных модификаций с указанием места нанесения заводского номера и знака утверждения типа

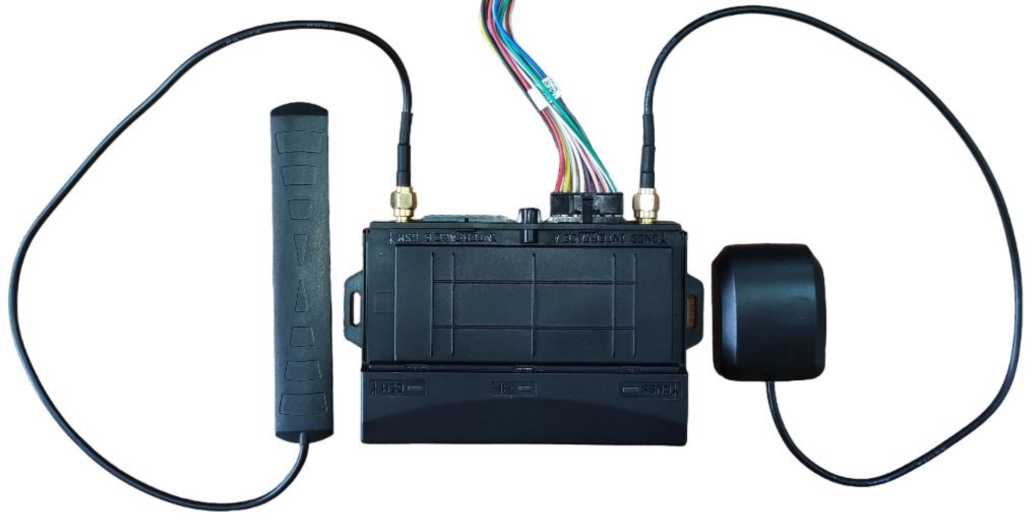

Рисунок 2 - Общий вид адаптера-регистратора «Thermofleet»
Заводской номер в виде буквенного-цифрового обозначения, состоящего из латинских букв и арабских цифр, и знак утверждения типа наносятся на наклейку, прикрепляемую на тыльную сторону корпуса термодатчиков.
Конструкция термодатчиков не предусматривает нанесения на них знака поверки. Пломбирование термодатчиков температуры не предусмотрено.
Комплектность поставки термодатчиков приведена в таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Датчик температуры беспроводной |
SENSOR TF(1) |
1 шт.(1) |
|
Адаптер-регистратор |
Thermofleet |
1 шт.(2) |
|
Руководство по эксплуатации |
НЕРФ.424169.014РЭ |
1 экз. |
|
Паспорт |
НЕРФ.424169.014ПС |
1 экз. |
|
Примечания:
| ||
Метрологические и основные технические характеристики термодатчиков приведены в таблице 2.
Таблица 2 - Метрологические и основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C |
от -40 до +85 |
|
Пределы допускаемой основной абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной влиянием изменения температуры окружающей среды, отличной от нормальных условий измерений, °С/10 °С |
±0,1 |
|
Нормальные условия измерений, °С |
от +15 до +25 включ. |
|
Рабочие условия эксплуатации:
|
от -40 до +85 95 от -40 до +85 95 |
|
Габаритные размеры (ширинахвысотахдлина), мм не более, мм:
|
93x78x37 126x100x25 |
|
Длина внешнего зонда термодатчика, мм: |
45 |
|
Диаметр зонда (в месте нахождения ЧЭ), мм, не более |
6 |
|
Длина соединительного кабеля зонда, мм (*): - TF-1, TF-1.1 - TF-1-50, TF-1.1-50 |
от 60 до 100 от 400 до 500 |
|
Масса, кг, не более
|
0,20 0,14 |
|
Дальность беспроводной передачи данных, м, не более |
600; 1500 (**) |
|
Напряжение питания постоянного тока, В:
|
3,6 12,0 |
|
Емкость батареи, мА^ч |
6400 |
|
Срок службы батареи, лет |
2 (***) |
|
Потребляемая мощность, Вт, не более |
0,3 |
|
Рабочие радиочастоты, МГц |
от 864,8 до 868,8 |
|
Показатели надежности:
|
100000 7 |
|
Примечания: (*) - приведена длина от корпуса термодатчика до места соединения с зондом; | |
Наименование характеристики
Значение
(**) - на открытой местности;
(***)
(***) - при передаче данных 1 раз в 1 минуту
