Сведения о средстве измерений: 87151-22 Датчики температуры и влажности беспроводные

Номер по Госреестру СИ: 87151-22
87151-22 Датчики температуры и влажности беспроводные
(SENSOR THF)

Назначение средства измерений:
Датчики температуры и влажности беспроводные SENSOR THF (далее - датчики) предназначены для измерения температуры и влажности контролируемой среды: воздуха, неагрессивных газов. Датчики могут быть использованы в системах, где требуется дистанционный контроль температуры и влажности.

сертификация программного обеспечения

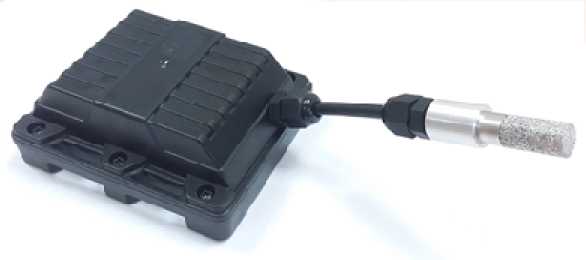

Внешний вид. Датчики температуры и влажности беспроводные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики температуры и влажности беспроводные
Рисунок № 1

Общие сведения

Дата публикации - 21.10.2022
Срок свидетельства - 20.10.2027
Номер записи - 189175
ID в реестре СИ - 1403144
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

SENSOR THF-1, SENSOR THF, исп. SENSOR THF-1, SENSOR THF,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Вега-Абсолют" (ООО "Вега-Абсолют")
Страна - РОССИЯ
Населенный пункт - г. Новосибирск
Уведомление о начале осуществления предпринимательской деятельности -

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 118
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 19
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2650 от 2022.10.20 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Датчики температуры и влажности беспроводные (SENSOR THF)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Вега-Абсолют" (ООО "Вега-Абсолют")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
87151-22
20.10.2027
Датчики температуры и влажности беспроводные, SENSOR THF
Общество с ограниченной ответственностью "Вега-Абсолют" (ООО "Вега-Абсолют") (РОССИЯ г. Новосибирск)
ОТ
МП
1 год
92894-24
14.08.2029
Датчики температуры беспроводные, SENSOR TF
Общество с ограниченной ответственностью "Вега-Абсолют" (ООО "Вега-Абсолют") (РОССИЯ г. Новосибирск)
ОТ
МП
2 года
92894-24
14.08.2029
Датчики температуры беспроводные, SENSOR TF
Общество с ограниченной ответственностью "Вега-Абсолют" (ООО "Вега-Абсолют") (РОССИЯ г. Новосибирск)
ОТ
МП
2 года

Кто поверяет Датчики температуры и влажности беспроводные (SENSOR THF)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • SENSOR THF
  • SENSOR THF-1
  • SENSOR THF, исп. SENSOR THF-1
  • 23 1 22 1 0 22 22 0
    ОАО "МЕДТЕХНИКА"
    (RA.RU.311401)
  • SENSOR THF-1
  • 29 26 26 3 0 29 26 3
    АО "МЕДТЕХНИКА"
    (RA.RU.311218)
  • SENSOR THF-1
  • 66 66 66 0 0 66 66 0

    Стоимость поверки Датчики температуры и влажности беспроводные (SENSOR THF)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) состоит из внутреннего ПО, встроенного в датчики, и внешнего ПО, доступное через браузер, адрес https://ref.advantum.ru/.

    Внутреннее ПО, встроенное в датчики, является метрологически значимым.

    Идентификационные данные программного обеспечения указаны в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    VEGA THF-1

    Номер версии (идентификационный номер) ПО, не ниже

    100

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    Алгоритм вычисления цифрового идентификатора ПО

    -

    Конструкция датчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.

    Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта и руководства по эксплуатации типографским способом, а также на этикетку, прикрепленную к датчикам.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к датчикам температуры и влажности беспроводным SENSOR THF

    ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

    Приказ Росстандарта от 15 декабря 2021 г. № 2885 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;

    ГОСТ Р 56940-2016 Регистраторы температуры, используемые при транспортировании, хранении и распределении охлажденной, замороженной и глубокой/быстрой заморозки пищевой продукции и мороженого. Испытания, эксплуатационные характеристики, пригодность к применению;

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

    ТУ 26.51.44 - 010 - 79043515 - 2020 Датчики температуры и влажности беспроводные SENSOR THF. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «Вега-Абсолют» (ООО «Вега-Абсолют») Адрес: 630009, г. Новосибирск, ул. Большевистская, д. 119а

    ИНН: 5405302520

    Тел. (383) 206-41-35, 206-41-45

    E-mail: info@vega-absolute.ru

    Изготовитель

    Общество с ограниченной ответственностью «Вега-Абсолют» (ООО «Вега-Абсолют») Юридический адрес: 630009, г. Новосибирск, ул. Большевистская, д. 119а
    Адрес места осуществления деятельности: 630009, г. Новосибирск, ул. Большевистская, д. 119а
    ИНН: 5405302520
    Тел. (383) 206-41-35, 206-41-45
    E-mail: info@vega-absolute.ru

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
    ИНН 5029124262
    Адрес: 119415, г. Москва, пр-т Вернадского, д. 41, стр. 1, пом. I, комн. 28
    Тел.: +7 (495) 481-33-80
    E-mail: info@prommashtest.ru

    Правообладатель

    Общество с ограниченной ответственностью «Вега-Абсолют» (ООО «Вега-Абсолют») Адрес: 630009, г. Новосибирск, ул. Большевистская, д. 119а
    ИНН: 5405302520
    Тел. (383) 206-41-35, 206-41-45
    E-mail: info@vega-absolute.ru

    Принцип действия датчиков температуры и влажности беспроводных SENSOR THF (далее - датчики) основан на измерении температуры и влажности с помощью первичных преобразователей, входящих в состав микросхемы HDC2010, вынесенной на отдельной плате с металлическим защитным колпачком. Устройство HDC2010 включает полимерный диэлектрик для обеспечения емкостного измерения температуры и влажности.

    Датчики передают значения температуры и влажности на «Адаптер-Регистратор Thermofleet» через нелиецнензируемый и разрешенный радиоканал по стандарту LoRa. Измеренные значения температуры заносятся в память адаптера-регистратора с указанием даты и времени выполненного измерения. После успешного радиообмена, или, после того, как все попытки радиопередачи исчерпаны датчики уходят в режим «Сон». Следующее пробуждение происходит через запрограммированный интервал времени или по событию датчика.

    Датчики изготавливаются в двух исполнениях SENSOR THF-1 и SENSOR THF-1.1, которые отличаются тем, что SENSOR NHF-1.1 имеет дополнительный гермоввод с охранным входом.

    Датчики поставляются в выключенном состоянии. В данном режиме устройство не осуществляет передачу данных на адаптер-регистратор Thermofleet, обеспечивая таким образом более длительный ресурс батареи.

    Датчики имеют серийные номера, обеспечивающие идентификацию каждого экземпляра. Маркировка датчиков, производится путём наклеивания идентификационной таблички на переднею их панель. Заводские номера наносятся на идентификационную табличку (рисунок 2) типографским способом в виде буквенно-цифрового обозначения.

    Нанесение знака поверки на датчики не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт датчиков в соответствии с действующим законодательством. Пломбирование от несанкционированного доступа не предусмотрено, конструкция датчиков исключает несанкционированный доступ к настройкам. Общий вид датчиков представлен на рисунке 1.

    Внешний вид. Датчики температуры и влажности беспроводные (SENSOR THF), http://oei-analitika.ru

    Рисунок 1 - Датчик температуры и влажности беспроводной SENSOR THF

    Место нанесения знака

    утверждения типа

    Датчик температуры и вла*”-; ВЕЕЗ       SenaorТНМ

    ' Л        ГС ОТ-25 до+85’С ±0 3

    rh% 10-В0% ±2,0-10% и 80-100’

    Адрес-зав номер 369FE55C

    Л J     Выпущено Февраль 2021

    7083В    Сделано в России_

    Рисунок 2 - Идентификационная табличка датчиков


    Комплект поставки датчиков приведен в таблице 4.

    Таблица 4 - Комплект поставки датчиков

    Наименование

    Обозначение

    Количество

    Датчики температуры и влажности беспроводные

    SENSOR THF

    1 шт.

    Адаптер-регистратор Thermofleet*

    -

    1 шт.

    Руководство по эксплуатации

    РЭ

    1 экз.

    Паспорт

    -

    1 экз.

    Примечание - * Адаптер-регистратор Thermofleet* поставляется на партию датчиков, либо по согласованию с заказчиком


    Метрологические и основные технические характеристики датчиков приведены в таблицах 2-3.

    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений температур, °C

    от - 40 до + 85

    Пределы допускаемой абсолютной погрешности измерений датчиков в диапазоне, °С:

    от -40 до -25°С включ. и св. +80 до +85°С

    от -25 до +80°С включ.

    ± 1,0

    ± 0,5

    Диапазон измерений относительной влажности, %

    от 5 до 100

    Наименование характеристики

    Значение

    Пределы допускаемой абсолютной погрешности измерений датчиков, %: от 5 до 10% включ. и св. 80 до 100%

    ± 3

    от 10 до 80% включ.

    ± 2

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации датчиков:

    • - температура окружающего воздуха, о С

    • - атмосферное давление, кПа

    • - относительная влажность окружающего воздуха (без конденсации), %

    от -40 до + 85 от 84 до 106,7 от 5 до 100

    Габаритные размеры (ШхДхВ), не более, мм

    93х78х37

    Масса, не более, кг

    0,4

    Напряжения питания, В

    3,6

    Емкость батареи, мАч

    6400

    Потребляемая мощность, Вт, не более

    0,3

    Рабочие радио частоты, МГ ц

    от 864,8 до 868,8

    Условия эксплуатации по ГОСТ 15150-96

    II

    Срок службы, лет, не менее

    3

    Средняя наработка на отказ, ч, не менее

    5000
