Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений (материала) вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы отображается в визуальной форме на дисплее средства измерений, а также может быть сохранено в запоминающем устройстве и/или передано через цифровой интерфейс на периферийные устройства, например, персональный компьютер, вторичный дисплей.

Средство измерений состоит из следующих функциональных узлов:

• - роликовый конвейер (конвейер взвешивания, далее — ГПУ), опирающийся на металлическую платформу, которая в свою очередь опирается на четыре тензорезисторных весоизмерительных датчика. ГПУ оснащёно оптическим датчиком нахождения объекта измерений на роликах конвейера взвешивания, а также установкой виброусадки материала;

• - роликовый конвейер (подающий конвейер, входит в дополнительную комплектацию средства измерений), закрепленный на отдельной раме, для транспортировки объекта измерений на конвейер взвешивания;

• - роликовый конвейер (выходной конвейер, входит в дополнительную комплектацию средства измерений), закрепленный на отдельной раме для транспортировки объекта измерений с конвейера взвешивания;

• - электрический шкаф, содержащий: прибор весоизмерительный, устройства питания и коммутации, электронное устройство управления исполнительными механизмами средства измерений, блоки цифровых интерфейсов, цифровые интерфейсы связи и релейные выходы.

Вспомогательные показывающие устройства (сенсорный дисплей для отображения результатов взвешивания), органы управления средством измерений размещены на пульте управления в операторской зоне.

Сигнальные кабели датчиков подключаются через соединительную коробку к прибору весоизмерительному IT2000M, изготовитель «SysTec Systemtechnik und Industrieautomation GmbH», Германия.

К средствам измерений данного типа относятся весы неавтоматического действия модификации 07WT01, 08WT01 с заводскими номерами соответственно: 2011251, 2011151.

Маркировочная табличка средства измерений выполнена в виде пластиковой пластины, крепится на корпус ГПУ средства измерений. Дополнительная маркировочная табличка нанесена на весоизмерительный прибор в виде наклейки, разрушаемой при снятии. Маркировочные таблички средства измерений содержат следующие основные данные:

• - торговая марка изготовителя или его полное наименование;

• - знак утверждения типа;

• - обозначение типа и модификации СИ;

• - заводской (серийный) номер СИ;

• - максимальная нагрузка (Махв);

• - минимальная нагрузка (Min);

• - действительная цена деления (d);

• - диапазон выборки массы тары;

• - год выпуска.

Заводской номер наносится типографским способом на маркировочную табличку в виде цифрового обозначения, состоящего из арабских цифр.

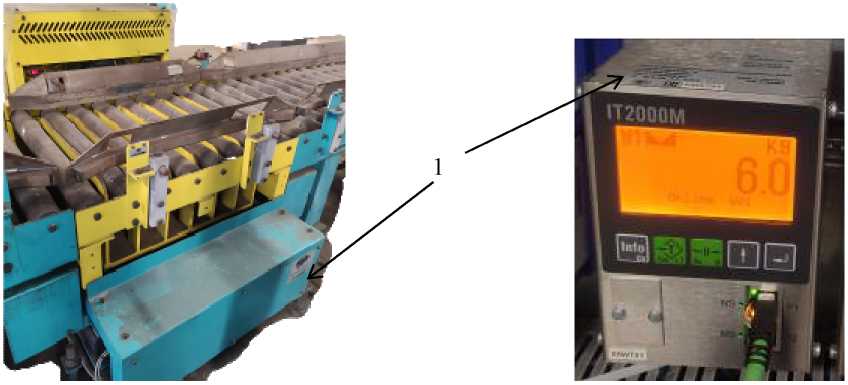

Рисунок 1 - Общий вид ГПУ средства измерений (слева), прибора весоизмерительного IT2000M (справа) (1 - места нанесения маркировочных табличек)

Рисунок 2 — Схема пломбировки прибора весоизмерительного IT2000M (1 - разрушаемая наклейка)

Нанесение знака поверки на средство измерений не предусмотрено.

Таблица 4 - Комплектность

Таблица 2 -

Таблица 3 - Основные технические
