Сведения о средстве измерений: 92820-24 Весы неавтоматического действия

Номер по Госреестру СИ: 92820-24
92820-24 Весы неавтоматического действия
(ASSAC S10)

Назначение средства измерений:
Весы неавтоматического действия ASSAC S10 (далее — средство измерений) предназначены для измерений массы.

сертификация программного обеспечения
Внешний вид. Весы неавтоматического действия, http://oei-analitika.ru рисунок № 1
Внешний вид.
Весы неавтоматического действия
Рисунок № 1
Внешний вид. Весы неавтоматического действия, http://oei-analitika.ru рисунок № 2
Внешний вид.
Весы неавтоматического действия
Рисунок № 2
Внешний вид. Весы неавтоматического действия, http://oei-analitika.ru рисунок № 3
Внешний вид.
Весы неавтоматического действия
Рисунок № 3

Общие сведения

Дата публикации - 07.08.2024
Срок свидетельства -
Номер записи - 194642
ID в реестре СИ - 1418006
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ASSAC S10,

Производитель

Изготовитель - Engineering Dobersek GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Справочник действующих аттестованных эталонов единиц величин является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/11) и содержит сведения о действующих государственных и частных аттестованных эталонах единиц величин.

Для удобства использования справочника все эталоны разделены по видам измерений в зависимости от вида измерений государственного первичного эталона, к которому осуществляется прослеживаемость. Справочник содержит более 110 тыс. записей и актуализируется не реже 1 раза в месяц.

Бесплатный

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1799 от 2024.08.06 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Весы неавтоматического действия (ASSAC S10)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Engineering Dobersek GmbH

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92820-24

Весы неавтоматического действия, ASSAC S10
Engineering Dobersek GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
92821-24

Весы неавтоматического действия, 06WT02
Engineering Dobersek GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
92822-24

Весы неавтоматического действия, 05WT
Engineering Dobersek GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
92823-24

Весы неавтоматического действия, PVS
Engineering Dobersek GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
92792-24

Весы неавтоматического действия, WT01
Engineering Dobersek GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
92792-24

Весы неавтоматического действия, WT01
Engineering Dobersek GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
92792-24

Весы неавтоматического действия, WT01
Engineering Dobersek GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год

Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.

Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.

Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.

Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".

В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.

Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Весы неавтоматического действия (ASSAC S10)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ВНИИМС"
(RA.RU.311493)
РСТ
  • ASSAC S10
  • 2 2 0 0 2 2 0

    Стоимость поверки Весы неавтоматического действия (ASSAC S10)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее по тексту - ПО) средства измерений имеет метрологически значимую и метрологически незначимую (функциональную) части. Метрологически значимая часть реализована в весоизмерительном приборе и является встроенным программным обеспечением, выполняющим функции по сбору, передаче, обработке и представлению измерительной информации.

    Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. К тому же, дополнительно, для защиты от несанкционированного доступа метрологически значимой части к параметрам регулировки и измерительной информации применяются настройки с использованием пароля.

    Номер версий ПО отображается на дисплее сенсорной панели оператора при включении средства измерений. Изменение ПО без применения специализированного оборудования производителя, а также без изменения его идентификационных данных -невозможно.

    Уровень защиты ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

    Идентификационные данные ПО средства измерений приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер) ПО

    не ниже V2.20 (built 521)

    Цифровой идентификатор ПО

    board 11056 (AD7678)


    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную табличку, расположенную на переднюю часть коммутационного шкафа, а также на титульный лист эксплуатационной документации способом типографской печати.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 4.1 «Методика взвешивания» документа «Весы неавтоматического действия ASSAC S10. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 4 июля 2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».

    Правообладатель

    Engineering Dobersek GmbH, Германия

    Адрес: Vorster StraBe 493, 41169 Monchengladbac, Germany

    Телефон (факс): +49 2161 901 08 0

    Адрес в Интернет: www.dobersek.com

    адрес электронной почты: info@ed-mg.de

    Изготовитель

    Engineering Dobersek GmbH, Германия
    Адрес: Vorster StraBe 493, 41169 Monchengladbac, Germany
    Телефон (факс): +49 2161 901 08 0
    Адрес в Интернет: www.dobersek.com
    адрес электронной почты: info@ed-mg.de

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
    Адрес: 119361, г. Москва, вн. тер. г. Муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон/факс: (495) 437-55-77 / 437-56-66
    Адрес в Интернет: www.vniims.ru
    Адрес электронной почты: office@vniims.ru

    Правообладатель

    Engineering Dobersek GmbH, Германия
    Адрес: Vorster StraBe 493, 41169 Monchengladbac, Germany
    Телефон (факс): +49 2161 901 08 0
    Адрес в Интернет: www.dobersek.com
    адрес электронной почты: info@ed-mg.de

    Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений (материала) вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

    Результаты измерений отображаются в визуальной форме на дисплее средства цифровой

    измерений и/или передаются в виде цифрового электрического сигнала через интерфейс связи на периферийные устройства.

    действия, бункера с датчика

    Средство измерений представляет собой весы неавтоматического конструктивно состоит из грузоприемного устройства (далее - ГПУ) в виде i устройствами загрузки и выгрузки материала, опирающегося через три весоизмерительных тензорезисторных (далее - датчики) на силовую раму (каркас) и устройство управления.

    ГПУ встроен в автоматическую линию дозирования, которая включает в себя:

    • -     механизм подачи упаковочных пакетов;

    • - упаковщик готовой продукции в пакеты;

    • - выходной ленточный конвейер.

    Устройство управления состоит из:

    • - шкаф управления, оснащенный сенсорной панелью оператора, совмещающий функции показывающего устройства и клавиатуры управления, электрической панелью управления аппаратов защиты и пускорегулирующих устройств, пневматической панелью управления блоками подготовки воздуха, электропневматических элементов управления, и контроля, и аварийной кнопки;

    • - весоизмерительный прибор, с помощью которого осуществляется управление процессом взвешивания, аварийная остановка, а также настройка режимов работы средства измерения.

    Сигнальные кабели датчиков подключаются через соединительную коробку к прибору весоизмерительному MCB+, изготовитель «Payper S.A.», Испания.

    К средствам измерений данного типа относится весы неавтоматического действия ASSAC S10 с заводским номером: 604249020001.

    Маркировочная табличка средства измерений выполнена в виде наклейки, разрушаемой при снятии, крепится на переднюю часть коммутационного шкафа и содержит следующие основные данные:

    • - торговая марка изготовителя или его полное наименование;

    • - обозначение типа;

    • - знак утверждения типа;

    • - заводской (серийный) номер (в виде цифрового обозначения, состоящего из арабских цифр);

    • - дата изготовления (месяц-год);

    • - максимальная нагрузка;

    • - минимальная нагрузка;

    • - цена деления шкалы;

    • - диапазон выборки массы тары.

      Внешний вид. Весы неавтоматического действия (ASSAC S10), http://oei-analitika.ru

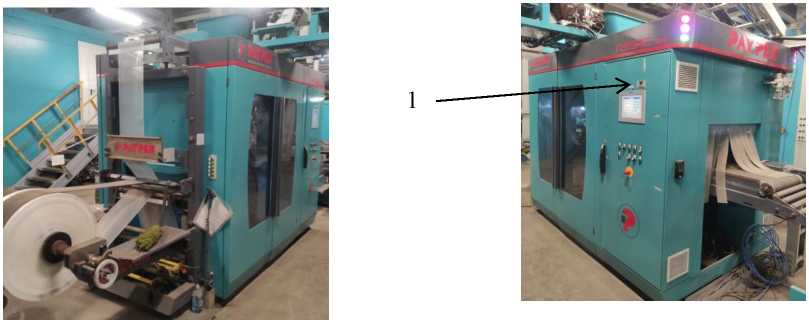

    Рисунок 1 - Общий вид средства измерений (1 - место нанесения маркировочной таблички)

    Внешний вид. Весы неавтоматического действия (ASSAC S10), http://oei-analitika.ru

    Рисунок 2 - Общий вид ГПУ

    Схема пломбировки для защиты от несанкционированного доступа представлены на рисунке 3.

    Внешний вид. Весы неавтоматического действия (ASSAC S10), http://oei-analitika.ru

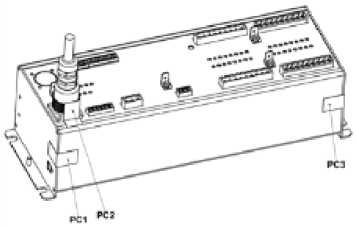

    Рисунок 3 - Схема пломбировки прибора весоизмерительного

    (РС1, РС2, РС3 - пломбирование разрушаемой наклейкой)

    средства измерений

    Нанесение знака поверки на средство измерений не предусмотрено.


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Весы неавтоматического действия ASSAC S10

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Руководство по эксплуатации на прибор весоизмерительный MCB+

    -

    1 комп.

    Методика поверки

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Наибольший предел, Max, кг

    60

    Наименьший предел взвешивания, Min, кг

    0,4

    Цена деления шкалы d, кг

    0,02

    Пределы допускаемой погрешности весов (при поверке) в интервалах нагрузки, mpe, кг:

    от 0,4 до 10 включ.

    св. 10 до 40 включ.

    св. 40 до 60 включ.

    ±0,01

    ±0,02

    ±0,03

    П р и м е ч а н и я

    Пределы допускаемой погрешности весов (в эксплуатации) равны удвоенным значениям пределов допускаемой погрешности при поверке.

    Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Диапазон уравновешивания (выборки) массы тары

    100 % Max

    Условия эксплуатации:

    - температура окружающей среды, оС

    от + 10 до + 20

    - относительная влажность, %

    до 55

    Параметры электрического питания:

    -напряжение переменного тока (номинальное), В

    от 187 до 242

    - частота переменного тока, Гц

    от 49 до 51

    Габаритные размеры средства измерений, мм, не более

    - высота

    2980

    - ширина

    2470

    - длина

    5350
