Сведения о средстве измерений: 92798-24 Датчики уровня топлива

Номер по Госреестру СИ: 92798-24
92798-24 Датчики уровня топлива
(ARSA ALS)

Назначение средства измерений:
Датчики уровня топлива ARSA ALS (далее - датчики) предназначены для измерений уровня заполнения светлых нефтепродуктов в топливных баках транспортных средств, резервуарах и стационарных топливохранилищах, к которым не предъявляются требования взрывозащиты оборудования.

сертификация программного обеспечения
Внешний вид. Датчики уровня топлива, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики уровня топлива
Рисунок № 1
Внешний вид. Датчики уровня топлива, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики уровня топлива
Рисунок № 2
Внешний вид. Датчики уровня топлива, http://oei-analitika.ru рисунок № 3
Внешний вид.
Датчики уровня топлива
Рисунок № 3

Общие сведения

Дата публикации - 02.08.2024
Срок свидетельства - 02.08.2029
Номер записи - 194622
ID в реестре СИ - 1417954
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год - для датчиков уровня с абсолютной погрешностью (при переводе из приведенной) ≤ ±3 мм; 3 года - для датчиков уровня с абсолютной погрешностью (при переводе из приведенной) свыше ±3 мм
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ARSA ALS,

Производитель

Изготовитель - Общество с ограниченной ответственностью "АРСА" (ООО "АРСА")
Страна - РОССИЯ
Населенный пункт - г. Воронеж
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - V_20 Поверка по организации в динамике по дням

Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за день
  • среднее количество поверок в месяц и год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 80
Выдано извещений - 0
Кол-во периодических поверок - 80
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1773 от 2024.08.02 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Датчики уровня топлива (ARSA ALS)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "АРСА" (ООО "АРСА")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92798-24
02.08.2029
 Датчики уровня топлива, ARSA ALS
Общество с ограниченной ответственностью "АРСА" (ООО "АРСА") (РОССИЯ г. Воронеж) 		ОТ
МП 		1 год - для датчиков уровня с абсолютной погрешностью (при переводе из приведенной) ≤ ±3 мм; 3 года - для датчиков уровня с абсолютной погрешностью (при переводе из приведенной) свыше ±3 мм
Отчет - V_20 Поверка по организации в динамике по дням

Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за день
  • среднее количество поверок в месяц и год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Кто поверяет Датчики уровня топлива (ARSA ALS)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • ARSA ALS
    		•  80 80 0 80 0 80 0 80

    Стоимость поверки Датчики уровня топлива (ARSA ALS)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Внутреннее программное обеспечение встраивается в датчики на заводе-изготовителе во время производственного цикла.

    Внешнее ПО (конфигуратор), установленное на ПЭВМ, принимает информацию о измеряемых параметрах от датчиков, вычисляет уровень контролируемой среды.

    Идентификационные данные метрологически значимой части ПО датчиков отображаются на мониторе ПЭВМ при подключении датчиков к ПЭВМ с помощью вспомогательного оборудования и программного обеспечения.

    Влияние программного обеспечения учтено при нормировании метрологических характеристик.

    Внешний вид и цвета конфигуратора могут отличаться в зависимости от версии.

    Таблица 1 -

    икационные данные внешнего ПО датчиков

    топлива

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    ARSA Конфигуратор

    Номер версии (идентификационный номер) ПО

    1.7

    Уровень защиты программного обеспечения  «высокий» в соответствии

    с Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Средства измерений, инструмент и принадлежности» документа «Датчик уровня топлива ARSA ALS. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

    ТУ 26.51.52.120-003-47112344-2021 «Датчики уровня топлива ARSA ALS. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «АРСА» (ООО «АРСА»)

    ИНН 3665813731

    Юридический адрес: 394052, Воронежская обл., г.о. город Воронеж, г. Воронеж, ул. Кривошеина, д. 13, оф. 101

    Тел.: +7 (473) 333-59-96

    E-mail: info@arsa-technology.ru

    Web-сайт: arsa-technology.ru

    Изготовитель

    Общество с ограниченной ответственностью «АРСА» (ООО «АРСА»)
    ИНН 3665813731
    Юридический адрес: 394052, Воронежская обл., г.о. город Воронеж, г. Воронеж, ул. Кривошеина, д. 13, оф. 101
    Адрес места осуществления деятельности:   394052, Воронежская обл.,
    г.о. город Воронеж, г. Воронеж, ул. Кривошеина, д. 13
    Тел.: +7 (473) 333-59-96
    E-mail: info@arsa-technology.ru
    Web-сайт: arsa-technology.ru

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
    Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

    Правообладатель

    Общество с ограниченной ответственностью «АРСА» (ООО «АРСА»)
    ИНН 3665813731
    Юридический адрес: 394052, Воронежская обл., г.о. город Воронеж, г. Воронеж, ул. Кривошеина, д. 13, оф. 101
    Тел.: +7 (473) 333-59-96
    E-mail: info@arsa-technology.ru
    Web-сайт: arsa-technology.ru

    Принцип действия датчиков основан на преобразовании электрической емкости чувствительного элемента, изменяющейся пропорционально уровню топлива, в цифровой код для передачи по интерфейсу RS-485, RS-232, Bluetooth Low Energy (BLE), и/или частоту (Гц) на выходе или аналоговый сигнал (напряжение (В)). Цифровым выходным сигналом датчика является двенадцатиразрядное двоичное число от 1 до 4095 (в десятичном виде).

    К данному типу средства измерений относятся датчики следующих модификаций: ALS1000, ALS1500, ALS2000, ALS2500, ALS3000, отличающихся друг от друга длиной чувствительной части, габаритными размерами, диапазоном измерений в миллиметрах.

    Датчики уровня топлива состоят из чувствительного элемента и корпуса, в котором размещены: узел питания, узел гальванической развязки, микроконтроллер, преобразователь емкости в частоту, напряжение и цифровой код, датчик температуры и узел последовательного интерфейса.

    Маркировка датчика включает в себя нанесение товарного знака «ARSA», наименования типа средства измерения, исполнение интерфейса, заводского номера и страны производителя. Заводские номера датчиков имеют вид цифрового обозначения, состоящего из арабских цифр, и наносятся на корпус датчиков методом лазерной гравировки.

    Нанесение знака поверки не предусмотрено.

    Пломбирование датчиков от несанкционированного доступа осуществляется с помощью болта самонарезного кровельного, пломбировочной чаши и номерной пластиковой пломбы. Хвостовик пластиковой пломбы продевается через пломбировочную чашу, в которой находится кровельный саморез. Хвостовик пластиковой пломбы продевается через головку чаши и оборачивается вокруг гермоввода, после чего закольцовывается в собственное ушко. Надежность фиксации обеспечивается конструкцией пластиковой пломбы.

    Пломбирование места соединения датчика и соединительного кабеля осуществляется продеванием пломбы в общее ушко состыкованных вместе электрических разъемов, после чего пломба закольцовывается в собственное ушко. Надежность фиксации обеспечивается конструкцией пластиковой пломбы.

    Общий вид датчиков представлен на рисунке 1. Места пломбировки датчиков указаны на рисунке 2. Место нанесения заводского номера на датчики представлено на рисунке 3.

    Made in Russia

    а)
    Внешний вид. Датчики уровня топлива (ARSA ALS), http://oei-analitika.ru

    RS 232/485 23042803 Made in Russia

    Рисунок 1 - Общий вид датчика уровня топлива

    Внешний вид. Датчики уровня топлива (ARSA ALS), http://oei-analitika.ru

    б)

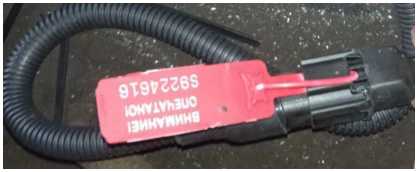

    Рисунок 2 - Место пломбирования от несанкционированного доступа датчиков уровня топлива а) пломбировка корпуса датчика уровня топлива оборотом вокруг участка ввода монтажного кабеля; б) пломбировка датчика уровня топлива и соединительного кабеля

    Место нанесения заводского номера

    Внешний вид. Датчики уровня топлива (ARSA ALS), http://oei-analitika.ru

    1

    Рисунок 3 - Место нанесения заводского номера

    23042801 Made in Russia


    Таблица 4 - Комплектность

    Наименование

    Обозначение.

    Количество

    Датчик уровня топлива ARSA ALS

    _1)

    1 шт.

    Кабель монтажный1)

    -

    1 шт.

    Комплект монтажный1)

    -

    1 шт.

    Конфигуратор универсальный2)

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Паспорт

    -

    1 экз.

    1) В соответствии с заказом.

    2) Предоставляется по запросу.


    Таблица 2 -

    датчиков

    топлива

    Наименование характеристики

    Значение

    1

    2

    Максимальный диапазон измерений уровня топлива для модификаций1), мм:

    • - ALS1000

    • - ALS1500

    • - ALS2000

    • - ALS2500

    • - ALS3000

    от 0 до 1000 от 0 до 1500 от 0 до 2000 от 0 до 2500 от 0 до 3000

    Пределы допускаемой основной приведенной погрешности измерений уровня по цифровому выходному сигналу для датчиков длиной до 300 мм включительно2), %

    ±2,0

    Пределы допускаемой основной приведенной погрешности измерений уровня по цифровому выходному сигналу для датчиков длиной свыше 300 до 500 мм включительно2), %

    ±1,0

    Пределы допускаемой основной приведенной погрешности измерений уровня по цифровому выходному сигналу для датчиков длиной свыше 500 до 3000 мм2), %

    ±0,5

    Пределы допускаемой дополнительной приведенной погрешности измерений уровня, вызванной изменением температуры окружающей среды от температуры (20±5) °С в диапазоне температур от минус 60 °С до плюс 50 °С на каждые 10 °С, %2)

    ±0,15

    Пределы допускаемой дополнительной приведенной погрешности измерений уровня, вызванной изменением температуры окружающей среды от температуры (20±5) °С в диапазоне температур от плюс 50 °С до плюс 85 °С на каждые 10 °С, %2)

    ±0,25

    • 1) Максимальный диапазон измерений уровня, зависит от длины измерительной части зонда и соответствует 1:1, фактическая длина измерительной части может быть меньше, чем указанные максимальные значения диапазонов для конкретных модификаций и указывается в паспорте на датчик;

    • 2) В качестве нормирующего значения принята разность между максимальным и минимальным значениями диапазона измерений

    Таблица 3 - Основные технические

    Наименование характеристики

    Значение

    Программируемая скорость передачи данных по интерфейсу, бит/с

    19200

    Диапазон показаний цифрового кода, соответствующего значению измеряемого уровня

    от 1 до 4095

    Скорость обновления измеренной информации, с-1

    1

    Интерфейс передачи данных1)

    RS-232, RS-485, частотный выход, аналоговый выход, BLE

    Напряжение питания постоянного тока, В

    от 7 до 80

    Диапазон изменения аналогового выходного сигнала, В

    от 0 до 20

    Диапазон изменения частотного выходного сигнала, Гц

    от 30 до 2000

    Потребляемая мощность, Вт, не более:

    0,4

    Ток потребления, мА, не более

    30

    Степень защиты датчика от проникновения внешних твердых предметов и воды согласно ГОСТ 14254-2015

    IP69K

    Габаритные размеры, мм, не более

    • - длина

    • - ширина

    • - высота

    80

    76 (23,5+L)

    Масса кг, не более

    2

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    • - атмосферное давление, кПа

    от -60 до +85

    от 30 до 100 от 84 до 106,7

    Срок службы, лет, не менее

    8

    Примечание - Введены следующие обозначения: L - длина измерительной части, мм; 1) в зависимости от заказа.


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
