Номер по Госреестру СИ: 92756-24
92756-24 Модули аналогового ввода/вывода
(МАВ)
Назначение средства измерений:
предназначены для тока, температуры,
Модули аналогового ввода/вывода МАВ (далее - модули) измерений сигналов напряжения постоянного тока, силы постоянного поступающих от первичных преобразователей, и воспроизведения сигналов напряжения постоянного тока, силы постоянного тока.

Внешний вид.
Модули аналогового ввода/вывода
Рисунок № 1

Внешний вид.
Модули аналогового ввода/вывода
Рисунок № 2

Внешний вид.
Модули аналогового ввода/вывода
Рисунок № 3
Программное обеспечение
Модули имеют встроенное программное обеспечение (ПО), предназначенное для обеспечения их функционирования, которое служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Встроенное программное обеспечение (ПО) устанавливается при изготовлении модулей. Доступ к интерфейсу для обновления или переустановки ПО ограничивается металлической крышкой с нанесенной на нее метрологической пломбой.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения модулей
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО МАВ17 (имеет 2 ПО) МАВ17-ТП, МАВ17-ТС, МАВ17-32 МАВ17-HART МАВыв17 |
ЛЯЮИ.00669-01; ЛЯЮИ.00630-01 ЛЯЮИ.00733-01 ТЕГР.00017-01 ЛЯЮИ.00631-01 |
Идентификационные данные (признаки) |
Значение |
Номер версии (идентификационный номер) ПО МАВ17 | |
- ЛЯЮИ.00669-01 |
не ниже 1.23 |
- ЛЯЮИ.00630-01 |
не ниже 1.18 |
МАВ17-ТП, МАВ17-ТС, МАВ17-32 |
не ниже 1.9 |
МАВ17-HART |
не ниже 1.4 |
МАВыв17 |
не ниже 1.4 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и паспорта. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 2 «Использование по назначению» руководств по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1^10-16 - 100 А»;
утверждении государственной электрического напряжения
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об средств измерений постоянного
поверочной схемы для и электродвижущей силы»;
ГОСТ 8.585-2001 преобразования;
ГОСТ 6651-2009.
ГСИ. Термопары. Номинальные
статические
характеристики
ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ЛЯЮИ.460954.012ТУ. Модули аналогового ввода/вывода МАВ17. Технические условия.
ПравообладательПубличное акционерное общество «Институт электронных управляющих машин им. И.С.Брука» (ПАО «ИНЭУМ им. И.С.Брука»)
ИНН 7736005096
Юридический адрес: 119334, г. Москва, ул. Вавилова, д. 24
Телефон: +7 (495) 796 94 51, +7 (499) 135 33 21 E-mail: support@ineum.ru
Web-сайт: www.ineum.ru
Изготовитель
Публичное акционерное общество «Институт электронных управляющих машин им. И.С.Брука» (ПАО «ИНЭУМ им. И.С.Брука»)ИНН 7736005096
Адрес: 119334, г. Москва, ул. Вавилова, д. 24
Телефон: +7 (495) 796 94 51, +7 (499) 135 33 21
E-mail: support@ineum.ru
Web-сайт: www.ineum.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Публичное акционерное общество «Институт электронных управляющих машин им. И.С.Брука» (ПАО «ИНЭУМ им. И.С.Брука»)ИНН 7736005096
Юридический адрес: 119334, г. Москва, ул. Вавилова, д. 24
Телефон: +7 (495) 796 94 51, +7 (499) 135 33 21 E-mail: support@ineum.ru
Web-сайт: www.ineum.ru
Модули представляют собой печатную плату, устанавливаемую в контроллер промышленный программируемый ПЛК-Эльбрус (далее - ПЛК-Эльбрус). На модуле имеются разъёмы для подключения к нему источников измеряемых сигналов, а также для подключения самого модуля к ПЛК-Эльбрус. Метрологически значимая часть модуля защищена металлической крышкой.
Принцип действия модулей основан на измерении входных сигналов от первичных преобразователей и аналогово-цифровом преобразовании результатов измерений. Полученный цифровой сигнал впоследствии передается в ПЛК-Эльбрус для отображения результатов измерений, их последующей обработки и (или) преобразования в выходной унифицированный сигнал напряжения постоянного тока и силы постоянного тока.
К данному типу модулей относятся шесть модификаций, отличающиеся конструкцией и метрологическими характеристиками:
-
- МАВ17 и МАВ17-32 - модули ввода, предназначенные для измерений напряжения постоянного тока и силы постоянного тока, отличаются количеством измерительных каналов;
-
- МАВ17-ТП - модуль ввода, предназначенный для измерений напряжения постоянного тока и сигналов, поступающих от преобразователей термоэлектрических;
-
- МАВ17-ТС - модуль ввода, предназначенный для измерений сигналов, поступающих от термопреобразователей сопротивления;
-
- MAB17-HART - модуль ввода, предназначенный для измерений силы постоянного тока;
- МАВыв17 - модуль вывода, предназначенный для воспроизведения напряжения постоянного тока и силы постоянного тока.
Нанесение знака поверки на модули не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на индивидуальной этикетке в месте, указанном на рисунках 1 - 3.
Место нанесения метрологической пломбы
Место нанесения мегролот ичсской 1ьюмбы

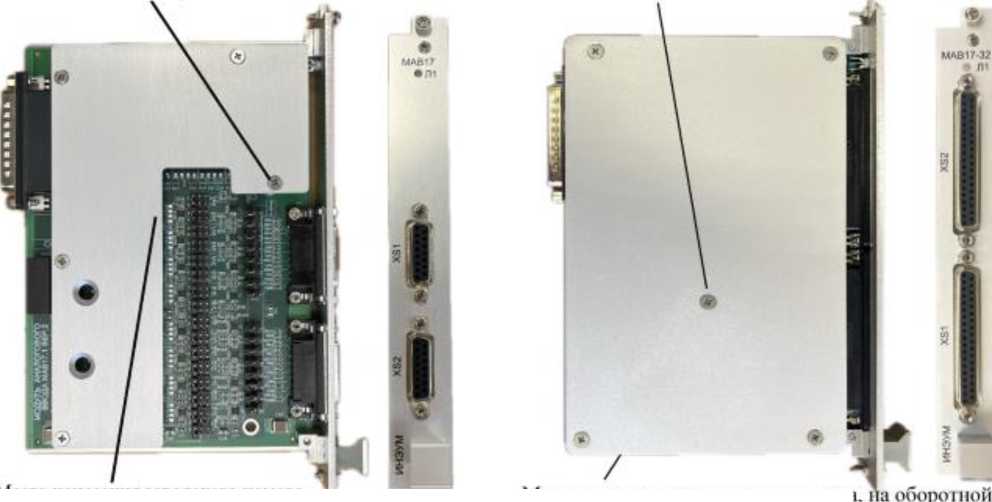

Рисунок 1 - Общий вид модулей МАВ17 (слева) и МАВ17-32 (справа)
Место нанесения шволекого номера cTojxjHC печатной платы
Место нанесения таводското номера, ' НОД крышкой, смотреть иод >тлом
Место нанесения ме1рологической пломбы
Место нанесения метрологической пломбы

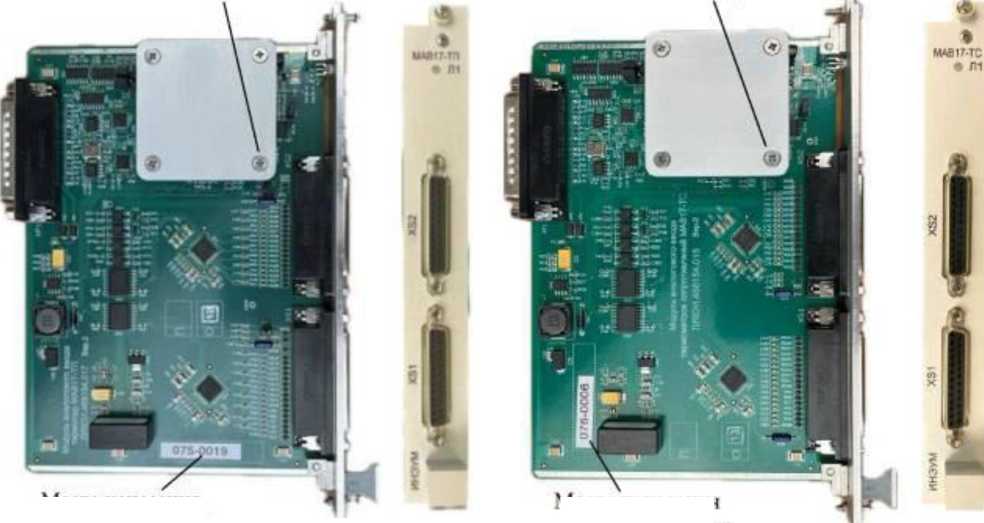

Рисунок 2 - Общий вид модулей МАВ17-ТП (слева) и МАВ17-ТС (справа)
Место нанесения таводското номера
Место нанесения таводското номера
Место нанесения метрологической пломбы
Место нанесения метрологической пломбы

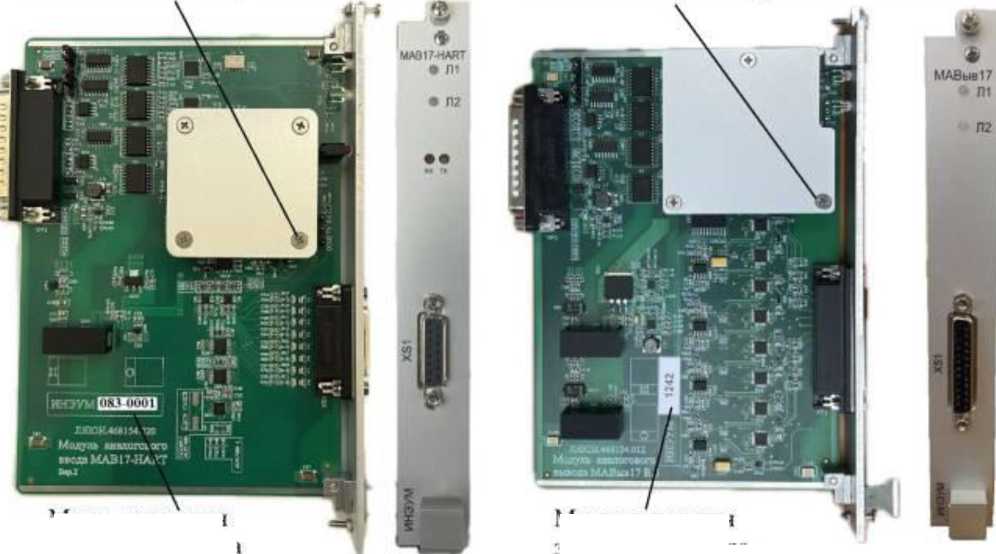

Рисунок 3 - Общий
Место нанесения заволского номера
Место нанесения заводского номера
вид модулей МАВ17-HART (слева) и МАВыв17 (справа)
Модули аналогового ввода/вывода МАВ имеют метрологическую пломбу, нанесенную на винт крепления крышки.
Таблица 4 - Комплектность
Наименование |
Обозначение |
Количество |
Модули аналогового ввода/вывода МАВ |
МАВ17, МАВ17-ТП МАВ17-ТС, МАВ17-32, МAB17-HART МАВыв17 |
1 шт. |
Наименование |
Обозначение |
Количество |
Паспорт |
ЛЯЮИ.468154.010ПС ЛЯЮИ.468154.012ПС ЛЯЮИ.468154.017ПС ЛЯЮИ.468154.018ПС ЛЯЮИ.468154.020ПС ЛЯЮИ.468154.021ПС |
1 шт. |
Руководства по эксплуатации в электронном виде |
ЛЯЮИ.468154.010РЭ ЛЯЮИ.468154.012РЭ ЛЯЮИ.468154.017РЭ ЛЯЮИ.468154.018РЭ ЛЯЮИ.468154.020РЭ ЛЯЮИ.468154.021РЭ |
1 экз. |
Эмулятор интерфейса EPLC-BUS |
ЛЯЮИ.468264.002 |
по отдельному заказу |
Тестовая программа ELPLC-REMOTE-APP |
- |
по отдельному заказу |
Кроссовый модуль аналогового ввода МКАВ17-16 |
ТЕГР.469546.004 |
по отдельному заказу |
Кроссовый кабель 37П-37П |
ТЕГР.685611.001 |
по отдельному заказу |
модулей приведены в таблицах 2 и 3.
Таблица 2 -
Модификация |
Наименование характеристики |
Значение |
МАВ17 |
Диапазон измерений напряжения постоянного тока, В |
от 0 до 5 от 0 до 10 |
Диапазон измерений силы постоянного тока, мА |
от 0 до 20 | |
Пределы допускаемой основной приведенной погрешности измерений напряжения постоянного тока, силы постоянного тока, % |
±0,1 | |
Пределы допускаемой дополнительной приведенной погрешности измерений напряжения постоянного тока, силы постоянного тока при отклонении температуры эксплуатации от нормальной на каждые 10 °С, % |
±0,05 | |
МАВ17-ТП |
Диапазон измерений температуры преобразователями термоэлектрическими по ГОСТ 8.585-2001,°С:
|
от +400 до +1820 от -210 до +1200 от -200 до +1372 от -200 до +1300 от -200 до +1000 от 0 до +1768 от -250 до +400 от -50 до +800 |
Диапазон измерений напряжения постоянного тока, В |
от -0,05 до +1,25 | |
Диапазон измерений температуры свободных концов термопреобразователями сопротивления по ГОСТ 66512009, °С: - Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000 - 50М, 100М, 1000М (а=0,00428 °С') |
от -200 до +850 от -180 до +200 | |
Пределы допускаемой основной приведенной погрешности измерений напряжения постоянного тока, температуры, % |
±0,1 | |
Пределы допускаемой дополнительной приведенной погрешности измерений напряжения постоянного тока, температуры при отклонении температуры эксплуатации от нормальной на каждые 10 °С, % |
±0,05 |
Модификация |
Наименование характеристики |
Значение |
МАВ17-ТС |
Диапазон измерений температуры термопреобразователями сопротивления по ГОСТ 6651-2009, °С: - Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000, 10П, 50П, 100П, 200П, 500П, 1000П
|
от -200 до +850 от -180 до +200 от -50 до +180 |
Пределы допускаемой основной приведенной погрешности измерений температуры, % |
±0,1 | |
Пределы допускаемой дополнительной приведенной погрешности измерений температуры при отклонении температуры эксплуатации от нормальной на каждые 10 °С, % |
±0,05 | |
МАВ17-32 |
Диапазон измерений напряжения постоянного тока, В |
от 0 до 10 от -10 до 10 |
Диапазон измерений силы постоянного тока, мА |
от 0 до 20 | |
Пределы допускаемой основной приведенной погрешности измерений напряжения постоянного тока, силы постоянного тока, % |
±0,1 | |
Пределы допускаемой дополнительной приведенной погрешности измерений напряжения постоянного тока, силы постоянного тока при отклонении температуры эксплуатации от нормальной на каждые 10 °С, % |
±0,05 | |
МАВ17- HART |
Диапазон измерений силы постоянного тока, мА |
от 0 до 20 |
Пределы допускаемой основной приведенной погрешности измерений силы постоянного тока, % |
±0,1 | |
Пределы допускаемой дополнительной приведенной погрешности измерений силы постоянного тока при отклонении температуры эксплуатации от нормальной на каждые 10°С, % |
±0,05 | |
МАВыв17 |
Диапазон воспроизведения напряжения постоянного тока, В |
от 0 до 5 от 0 до 10 |
Диапазон воспроизведения силы постоянного тока, мА |
от 0 до 20 | |
Пределы допускаемой основной приведенной погрешности воспроизведения напряжения постоянного тока, % |
±0,1 | |
Пределы допускаемой основной погрешности воспроизведения силы постоянного тока
|
±(0,1 %+0,02 мА)* ±0,1%* | |
Пределы допускаемой дополнительной приведенной погрешности воспроизведения напряжения постоянного тока, силы постоянного тока при отклонении температуры эксплуатации от нормальной на каждые 10 °С, % |
±0,05 | |
Все модификации |
Нормальные условия эксплуатации: - диапазон температуры окружающей среды, °С |
от +15 до +35 |
Модификация
Наименование характеристики
Значение
* - 0,1% приведенная к полному диапазону измерений погрешность (от 0 до 20 мА)
Примечание - за нормирующее значение величины приведенной погрешности по РМГ 29-2013 принимать диапазон измерений (разность между максимальным и минимальным значениями диапазона измерений) соответствующей величины или градуировочной характеристики
Таблица 3 - Основные технические
Наименование характеристики |
Значение |
Количество измерительных каналов МАВ17 |
16 |
МАВ17-ТП |
16 (2)* |
МАВ17ТС |
16 |
МАВ17-32 |
32 |
MAB17-HART |
8 |
МАВыв17 |
8 |
Условия эксплуатации модулей: | |
|
от -40 до +50 |
не более |
80 |
Параметры электрического питания: |
от 11,4 до 12,6 |
- напряжение постоянного тока, В | |
Температура хранения и транспортировки, °С |
от +5 до +40 |
Габаритные размеры (высота^глубина^ширина), мм (с допуском ±2 мм) |
189,0x141,0x24,8 |
Масса, кг, не более МАВ17 |
0,27 |
МАВ17-ТП, МАВ17-ТС, МАВыв17, MAB17-HART |
0,21 |
МАВ17-32 |
0,28 |
* Модуль МАВ17-ТП имеет два выделенных канала для подключения | |
термопреобразователей сопротивления, температуры компенсации свободных концов преобразователей термоэлектрических, по одному на каждую группу разъёмов для | |
подключения |
