Номер по Госреестру СИ: 92751-24
92751-24 Флюксметры
(PROGRESS-LZ)
Назначение средства измерений:
Флюксметры PROGRESS-LZ (далее - флюксметры) предназначены для измерений магнитного потока.
Внешний вид.
Флюксметры
Рисунок № 1
Внешний вид.
Флюксметры
Рисунок № 2
Общие сведения
Дата публикации - 29.07.2024
Срок свидетельства - 26.07.2029
Номер записи - 194592
ID в реестре СИ - 1417878
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PROGRESS-LZ-840, PROGRESS-LZ-820,
Производитель
Изготовитель - HUNAN LINKJOIN TECHNOLOGY CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Бесплатный
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1737 от 2024.07.26 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Флюксметры (PROGRESS-LZ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений HUNAN LINKJOIN TECHNOLOGY CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92751-24 26.07.2029 |
Флюксметры, PROGRESS-LZ HUNAN LINKJOIN TECHNOLOGY CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
92752-24 26.07.2029 |
Тесламетры, PROGRESS LZ-680 HUNAN LINKJOIN TECHNOLOGY CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
93232-24 18.09.2029 |
Анализаторы магнитные, PROGRESS-CIM HUNAN LINKJOIN TECHNOLOGY CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
Отчет позволяет посмотреть статистику по прослеживаемости поверок СИ к первичным государственным эталонам.
По сути, можно проанализировать несколько зависимостей: количество типов СИ и поверок, прослеживаемых к конкретному эталону.
Что позволит сделать выводы о востребованности эталона и дать ей количественную оценку.
Статистика представлена в виде графиков и таблиц.
Бесплатный
Кто поверяет Флюксметры (PROGRESS-LZ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Флюксметры (PROGRESS-LZ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) флюксметров предназначено для полного управления флюксметрами, начиная с настройки контрастности дисплея, вывода информации о приборе (изготовитель, тип, серийный номер, номер ПО), управления режимами работы и до получения результатов измерения и их передачи на внешнее устройство через порт RS232. ПО флюксметров - встроенное, загружается при изготовлении флюксметров изготовителем. В процессе эксплуатации изменение ПО невозможно.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1 -
(данные) ПО
икационные
|
Идентификационные данные (признаки) |
Значение для модификации | |
|
Идентификационное наименование ПО |
PROGRESS-LZ-820 |
PROGRESS-LZ-840 |
|
Номер версии (идентификационный номер) |
не ниже |
не ниже |
|
ПО |
02020007016-003-008 |
02019 007 030-005-006 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства пользователя типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 5 «Эксплуатация» документа «Флюксметр PROGRESS-LZ-820. Руководство пользователя»; главе 4 «Эксплуатация» документа «Флюксметр PROGRESS-LZ-840. Руководство пользователя».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.030-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции;
Техническая документация HUNAN LINKJOIN TECHNOLOGY CO., LTD, Китай.
ПравообладательHUNAN LINKJOIN TECHNOLOGY CO., LTD, Китай
Аgрес:5F, Carve Out Building, Economic Development Zone, Loudi, Hunan Province, Китай
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия флюксметров основан на интегрировании ЭДС самоиндукции, которая наводится в катушке (измерительной катушке, кольцах Гельмгольца и др.), подключенной к флюксметру, при изменении в ней магнитного потока, сцепляющегося с витками катушки. Флюксметры имеют точный интегратор с высокой чувствительностью и низким уровнем дрейфа.
Конструктивно флюксметры выполнены в виде единого электронного блока с фронтальной клавиатурой и LCD дисплеем, которые обеспечивают управление флюксметром и считывание данных. На буквенно-цифровой дисплей выводятся текстовые сообщения для оператора.
Флюксметры могут подключаться к компьютеру через интерфейс RS 232.
Индикация результата измерений возможна по выбору пользователя в веберах (Wb), вольт-секундах (Vs).
Флюксметры выпускаются в двух модификациях - PROGRESS-LZ-820 и PROGRESS-LZ-840, отличающихся метрологическими характеристиками.
Корпус флюксметров изготовлен из металла и окрашивается в цвет, определяемый изготовителем.
Нанесение знака поверки на флюксметры не предусмотрено. Серийный номер в виде буквенно-цифрового обозначения и обозначение модификации нанесены на информационную табличку (шильдик), расположенную на задней панели флюксметра, методом наклейки.
Общий вид флюксметров представлен на рисунке 1. Вид таблички (шильдика) приведен на рисунке 2.
Пломбирование флюксметров не предусмотрено.

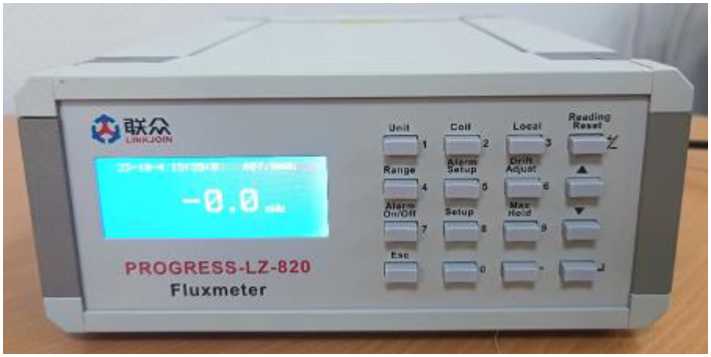

а) PROGRESS-LZ-820

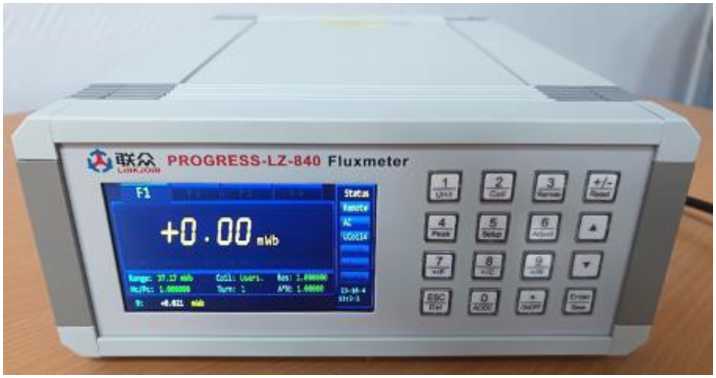

б) PROGRESS-LZ-840
Рисунок 1 - Общий вид флюксметров
Место нанесения серийного номера
Рисунок 2 - Общий вид информационной таблички (шильдика) с обозначением модификации и серийным номером
Таблица 2 -
|
Наименование характеристики |
Значение для модификации | |
|
PROGRESS-LZ-820 |
PROGRESS-LZ-840 | |
|
Диапазоны показаний магнитного потока, мВб
|
от 0 до 400 |
от 0 до 400 от 0 до 40 |
|
Пределы измерений, мВб
|
0,4; 4; 40; 400 |
0,4; 4; 40; 400 0,04; 0,4; 4; 40 |
|
Диапазоны измерений магнитного потока, мВб
|
от 0,01 до 100 |
от 0,01 до 100 от 0,01 до 40 |
|
Пределы допускаемой относительной погрешности измерений магнитного потока в режиме DC, %
|
± (2 + 0,3^(Фпр / Фи - 1)) ± (0,6 + 0,1-(Фпр / Фи - 1)) ± (0,5 + 0,05^(Фпр / Фи - 1)) | |
|
Пределы допускаемой относительной погрешности измерений магнитного потока в режиме АС при частоте 50 Гц, % |
— |
± (3 + 0,1^(Фпр / Фи - 1)) |
|
Дрейф показаний (постоянный ток), Вб/с, не более |
±10^10-6 | |
где - верхний предел измерений, мВб.
и - значение измеряемой величины, мВб.
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более - ширина |
240 |
|
- высота |
106 |
|
- длина |
345 |
|
Масса, кг, не более |
5,5 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220 ± 11 |
|
- частота переменного тока, Гц |
50 ± 0,5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от + 15 до + 30 |
|
- относительная влажность, %, не более |
75 |
