Номер по Госреестру СИ: 92666-24
92666-24 Полуприцеп-цистерна
(THOMPSON CARMICHAEL/HEIL PT44/3)
Назначение средства измерений:
Полуприцепы-цистерны THOMPSON CARMICHAEL/HEIL PT44/3 (далее - ППЦ) предназначены для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Внешний вид.
Полуприцеп-цистерна
Рисунок № 3
Внешний вид.
Полуприцеп-цистерна
Рисунок № 4
Общие сведения
Дата публикации - 24.07.2024
Срок свидетельства -
Номер записи - 194525
ID в реестре СИ - 1417777
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Полуприцеп-цистерна THOMPSON CARMICHAEL/HEIL PT44/3,
Производитель
Изготовитель - HEIL
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1694 от 2024.07.19 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Полуприцеп-цистерна (THOMPSON CARMICHAEL/HEIL PT44/3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений HEIL
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92666-24 |
Полуприцеп-цистерна, THOMPSON CARMICHAEL/HEIL PT44/3 HEIL (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
94770-25 |
Полуприцеп-цистерна, THOMPSON CARMICHAEL/HEIL PT44/3 HEIL (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Кто поверяет Полуприцеп-цистерна (THOMPSON CARMICHAEL/HEIL PT44/3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ФИРМА "МЕТРОЛОГ" (RA.RU.311282) | 2 | 1 | 1 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Полуприцеп-цистерна (THOMPSON CARMICHAEL/HEIL PT44/3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаНаносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Приведены в Паспорте «Полуприцеп-цистерна THOMPSON CARMICHAEL/HEIL PT44/3», раздел 8.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356.
ПравообладательHEIL, Великобритания
Юридический адрес: 201 W. Main Street, Ste 300, Chattanooga, TN 37408
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33
Телефон/факс: +7(843) 513-30-75
E-mail: metrolog-kazan@mail.ru
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.
ППЦ состоит из аллюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. ППЦ состоят из шести герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
Общий вид ППЦ THOMPSON CARMICHAEL/HEIL PT44/3 зав. №2565 представлен на рисунках 1-3.

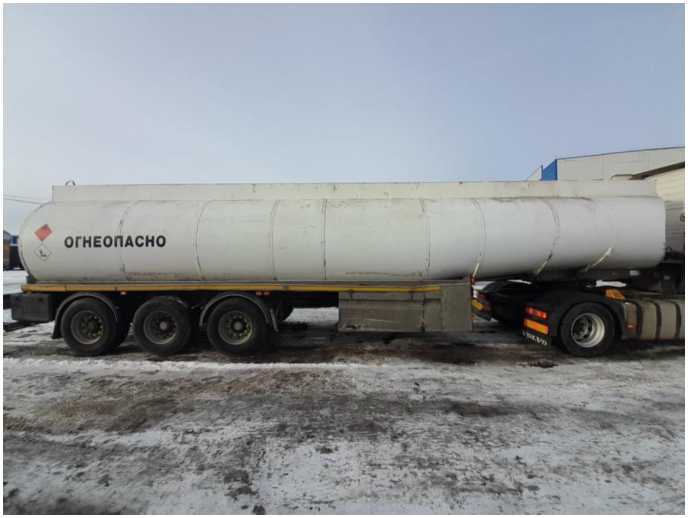

Рисунок 1 - Общий вид ППЦ THOMPSON CARMICHAEL PT44/3
• к -
'!■
i
COMPANY
HEIL
»бС1
INSPECTOR
C.PALTOW ~
WORKING PRESSURE _
MAX 1 АИ »*« I MIN p>-0Z4WK
_________1 EXT- -DA! <
Рисунок 2 - Общий вид маркировочной таблички ППЦ THOMPSON
and examination according to ATION 11(1) SCHEDULE 3.2 OF THI ■ •■■'AGE OF DANGEROUS GOODS jAD REGULATIONS 1996 No. 209b HIRER HEIL TRAILER INTERNAT.cf *
CARMICHAEL/HEIL PT44/3

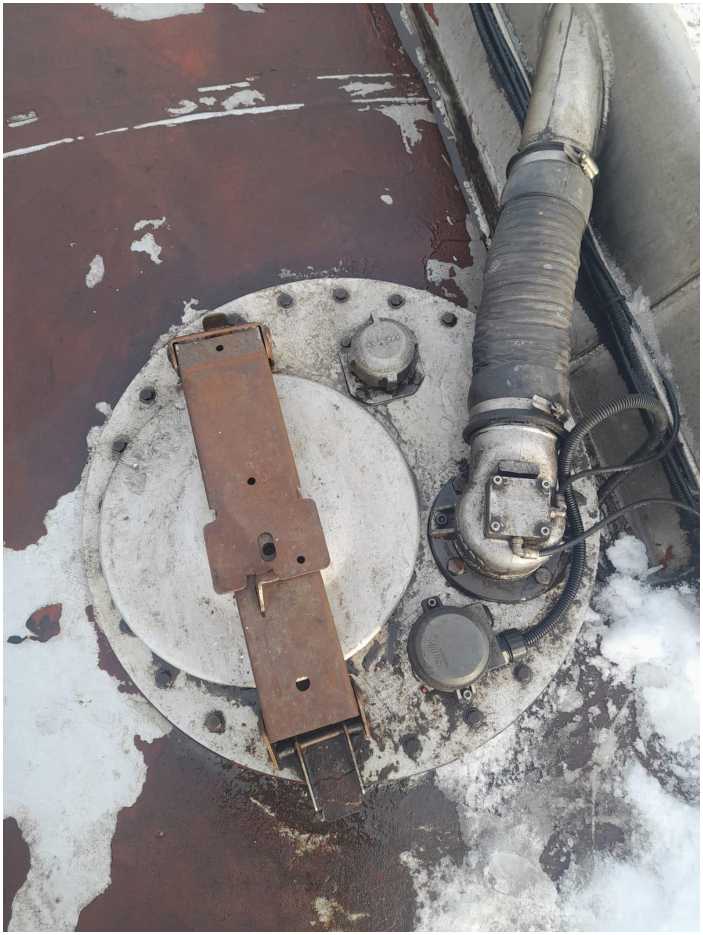

Рисунок 3 - Общий вид горловины ППЦ THOMPSON CARMICHAEL/HEIL PT44/3
Схема пломбировки для защиты от несанкционированного изменения положения
уровня налива, обозначение места нанесения знака поверки представлены на рисунке 4:
Рисунок 4 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка крепится на передней стороне рамы ППЦ
Таблица 1 -
и технические
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
42800 |
|
Вместимость 1 секции, дм3 |
7600 |
|
Вместимость 2 секции, дм3 |
7600 |
|
Вместимость 3 секции, дм3 |
7000 |
|
Вместимость 4 секции, дм3 |
7600 |
|
Вместимость 5 секции, дм3 |
6000 |
|
Вместимость 6 секции, дм3 |
7000 |
|
Количество секций, шт. |
6 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
|
Снаряженная масса, кг, не более |
5700 |
|
Габаритные размеры, мм, не более - длина |
14600 |
|
- ширина |
2500 |
|
- высота |
3400 |
|
Температура окружающей среды при эксплуатации, °С |
от - 40 до + 45 |
