Номер по Госреестру СИ: 92664-24
92664-24 Установки мобильные для ЯМР-анализа полноразмерного керна
(ЯМР-Керн)
Назначение средства измерений:
Установки мобильные для ЯМР-анализа полноразмерного керна ЯМР-Керн (далее - установки) предназначены для измерений пористости образцов керна.
Внешний вид.
Установки мобильные для ЯМР-анализа полноразмерного керна
Рисунок № 1
Внешний вид.
Установки мобильные для ЯМР-анализа полноразмерного керна
Рисунок № 2
Общие сведения
Дата публикации - 24.07.2024
Срок свидетельства - 19.07.2029
Номер записи - 194523
ID в реестре СИ - 1417775
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "ТНГ-Групп" (ООО "ТНГ-Групп")
Страна - РОССИЯ
Населенный пункт - Республика Татарстан, г. Бугульма
Уведомление о начале осуществления предпринимательской деятельности -
Серия графиков, показывающих обобщенную статистику частоты применения эталонов по видам измерений.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1694 от 2024.07.19 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Установки мобильные для ЯМР-анализа полноразмерного керна (ЯМР-Керн)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ТНГ-Групп" (ООО "ТНГ-Групп")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92664-24 19.07.2029 |
Установки мобильные для ЯМР-анализа полноразмерного керна, ЯМР-Керн Общество с ограниченной ответственностью "ТНГ-Групп" (ООО "ТНГ-Групп") (РОССИЯ Республика Татарстан, г. Бугульма) |
ОТ МП |
1 год |
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Установки мобильные для ЯМР-анализа полноразмерного керна (ЯМР-Керн)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Установки мобильные для ЯМР-анализа полноразмерного керна (ЯМР-Керн)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Установки оснащены внешним программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) для контроля процесса измерений и сбора экспериментальных данных установок Logging Tool Manager: NMR Core 6.5 приведены в таблице 1.
Идентификационные данные ПО для обработки результатов измерений установок Kernel, модуль Logging Data Analyzer приведены в таблице 2.
Таблица 1 -
данные ПО
Tool
: NMR Core 6.5
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Logging Tool Manager: NMR Core 6.5 |
|
Номер версии (идентификационный номер) ПО, не ниже |
0.7.42 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные ПО Kernel, модуль Logging Data Analyzer
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Kernel, модуль Logging Data Analyzer |
|
Номер версии (идентификационный номер) ПО, не ниже |
3.15 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе 431526-001-ЯМР-Керн-00147743-2016 РЭ2 «Мобильная установка для ЯМР-анализа полноразмерного керна (ЯМР-Керн)», раздел 2 «Проведение измерений».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийЯМРТ.431526.002-02-ТУ «Мобильная установка для ЯМР-анализа полноразмерного керна (ЯМР-КЕРН). Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ТНГ-Групп» (ООО «ТНГ-Групп»)
ИНН 1645019164
Юридический адрес: 423236, Республика Татарстан, г. Бугульма, ул. Климента Ворошилова, зд. 21
Изготовитель
Общество с ограниченной ответственностью «ТНГ-Групп» (ООО «ТНГ-Групп») ИНН: 1645019164Юридический адрес: 423236, Республика Татарстан, г. Бугульма, ул. Климента Ворошилова, зд. 21
Адрес места осуществления деятельности: 423232, Республика Татарстан, г. Бугульма, ул. Никитина, д. 12а
Телефон/факс: +7 (855) 949-11-30
E-mail: tng@tng.ru
Web-сайт: www.tng.ru
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, улица Красноармейская, д. 4
Принцип действия установок основан на определении пористости путем регистрации сигнала ядерного магнитного резонанса (далее - ЯМР) от атомов водорода водородсодержащей жидкости, насыщающей поровое пространство исследуемых образцов. Исследуемый образец, насыщенный водородсодержащей жидкостью, помещается в постоянное однородное магнитное поле. При этом магнитные моменты ядер водорода ориентируются вдоль направления приложенного поля, в результате возникает намагниченность. Затем к образцу прикладывается последовательность радиочастотных импульсов электромагнитного поля, которая вызывает ЯМР-сигнал. По полученным данным строится зависимость ЯМР-сигнала от времени, которая используется для определения времен ЯМР-релаксации (спин-спиновой или спин-решеточной). Амплитуда ЯМР-сигнала прямо пропорциональна пористости, а время релаксации связано с размерами пор и природой жидкости, заполняющей поры.
Конструктивно установки представляют собой аппаратно-программный комплекс, в состав которого входят следующие блоки и узлы: корпус на колесной базе, выполняющий функцию несущей конструкции, к которой крепятся лентопротяжный модуль и электронные блоки. Внутри корпуса расположен магнит с блоком радиочастотных и градиентных катушек для создания постоянного, градиентного и радиочастотного магнитных полей, блок предусилителя, а также устройство поддержки рабочей температуры магнитной системы с индикатором и блоком управления. Лентопротяжный модуль перемещает в автоматическом режиме контейнер с кюветой, в которую помещается исследуемый образец. Позиционирование осуществляется с помощью лазерного дальномера. Электронные блоки представляют собой блок телеметрии и программатора, блок усилителя импульсов накачки и управления шаговым двигателем, блок формирования градиента. В состав установки также входит компьютер для управления работой установки и регистрации сигналов.
Нанесение знака поверки на установки не предусмотрено. Установки имеют заводские номера, расположенные на задней стенке корпуса. Заводской номер имеет цифровой формат и наносится травлением, гравированием, типографским или иным пригодным способом.
Общий вид установок и место нанесения заводского номера представлены на рисунках 1 и 2.

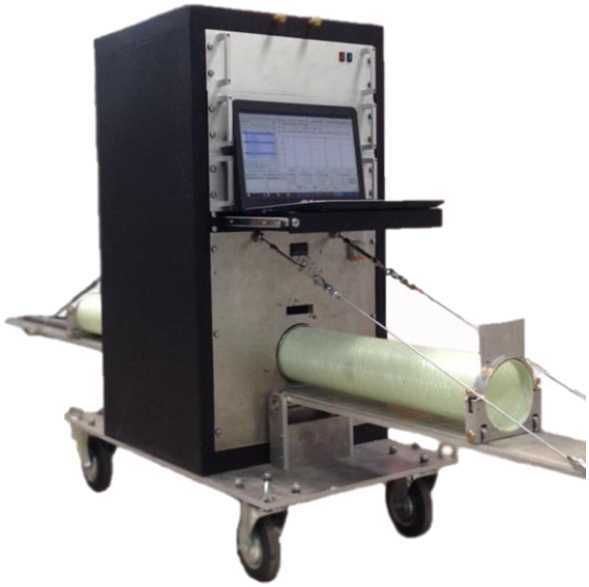

Рисунок 1 - Общий вид установок мобильных для ЯМР-анализа полноразмерного керна ЯМР-Керн

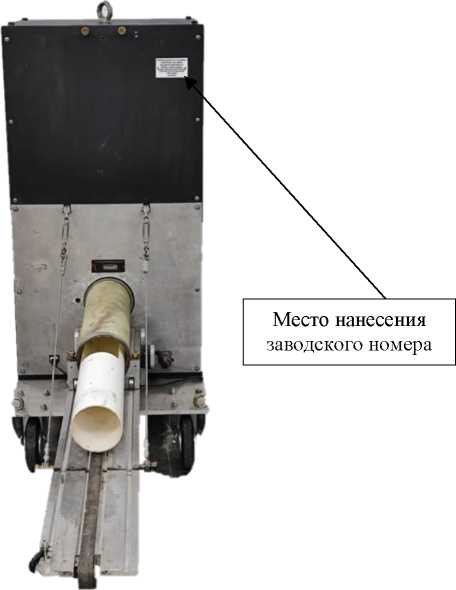

Рисунок 2 - Место нанесения заводского номера на установки мобильные для ЯМР-анализа полноразмерного керна ЯМР-Керн
Пломбирование установок не предусмотрено. Конструкция установок обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, местам настройки (регулировки).
Таблица 5 - Комплектность средства и
|
Наименование |
Обозначение |
Количество |
|
У становка мобильная для ЯМР-анализа полноразмерного керна |
ЯМР-Керн |
1 шт. |
|
Калибровочный образец |
- |
1 шт. |
|
Комплект ЗИП-О |
- |
1 шт. |
|
Персональный компьютер с установленным программным обеспечением |
- |
1 шт. |
|
Программное обеспечение |
- |
1 шт. |
|
Руководство по эксплуатации |
431526-001-ЯМР-Керн-00147743-2016 РЭ2 |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений пористости, % |
от 3 до 50 |
|
Пределы допускаемой абсолютной погрешности измерений пористости в поддиапазоне от 3 % до 10 % включ., % |
± 1 |
|
Пределы допускаемой относительной погрешности измерений пористости в поддиапазоне св. 10 % до 50 % включ., % |
± 10 |
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Диаметр исследуемых образцов цилиндрической формы, мм, не более |
120 |
|
Длина исследуемых образцов цилиндрической формы, мм, не более |
1100 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50/60 |
|
Габаритные размеры в транспортном состоянии, мм, не более - высота |
1700 |
|
- ширина |
560 |
|
- длина |
1015 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры в рабочем состоянии, мм, не более - высота |
1310 |
|
- ширина |
560 |
|
- длина |
3030 |
|
Масса, кг, не более |
360 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность, % |
от 10 до 80 |
