Сведения о средстве измерений: 92637-24 Машина универсальная испытательная электромеханическая

Номер по Госреестру СИ: 92637-24
92637-24 Машина универсальная испытательная электромеханическая
(AI-7000-MU)

Назначение средства измерений:
Машина универсальная испытательная электромеханическая AI-7000-MU (далее по тексту - машина) предназначена для измерений силы (нагрузки) и продольного удлинения при проведении физико-механических испытаний материалов на растяжение, сжатие и изгиб.

сертификация программного обеспечения
Внешний вид. Машина универсальная испытательная электромеханическая, http://oei-analitika.ru рисунок № 1
Внешний вид.
Машина универсальная испытательная электромеханическая
Рисунок № 1
Внешний вид. Машина универсальная испытательная электромеханическая, http://oei-analitika.ru рисунок № 2
Внешний вид.
Машина универсальная испытательная электромеханическая
Рисунок № 2

Общие сведения

Дата публикации - 20.07.2024
Срок свидетельства -
Номер записи - 194495
ID в реестре СИ - 1417734
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет Модификации,

Производитель

Изготовитель - "GOTECH TESTING MACHINES (DONG GUAN) CO., LTD"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1684 от 2024.07.18 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Машина универсальная испытательная электромеханическая (AI-7000-MU)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "GOTECH TESTING MACHINES (DONG GUAN) CO., LTD"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92637-24

Машина универсальная испытательная электромеханическая, AI-7000-MU
"GOTECH TESTING MACHINES (DONG GUAN) CO., LTD" (КИТАЙ )
ОТ
МП
1 год

Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.

На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.

После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.

Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.

Стоимость 200 руб. или по подписке

Кто поверяет Машина универсальная испытательная электромеханическая (AI-7000-MU)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ТЕСТИНТЕХ"
(RA.RU.312099)
  • Нет Модификации
  • 4 2 2 2 0 4 2 2

    Стоимость поверки Машина универсальная испытательная электромеханическая (AI-7000-MU)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение предназначено для управления работой машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Разделение программного обеспечения на метрологически значимую и незначимую части не произведено. Доступ к ПО ограничен паролями. Влияние ПО учтено при нормировании метрологических характеристик.

    Идентификационные данные программного обеспечения представлены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    U62[Leader II]

    Номер версии (идентификационный номер) ПО

    не ниже 1.0.0.0

    Цифровой идентификатор ПО

    отсутствует

    Уровень защиты ПО - «Средний» в соответствии с Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 5 «Работа» руководства по эксплуатации и в разделе «Панель метода» инструкции по программному комплексу U62[Leader II].


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;

    Государственная поверочная схема для средств измерений длины в диапазоне от 1 IO-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 октября 2018 г. № 2840.

    Правообладатель

    «GOTECH TESTING MACHINES (DONG GUAN) CO., LTD», Китай

    Адрес: No.2, Hong San Road, Nancheng Subdistrict, Dongguan City, Guangdong, China

    Телефон (факс): +86-769-2240 0899 (+86-769-2240 0699)

    Web-сайт: https://www.gotech.biz

    E-mail: gt-d125@gotech.biz

    Изготовитель



    Правообладатель

    «GOTECH TESTING MACHINES (DONG GUAN) CO., LTD», Китай
    Адрес: No.2, Hong San Road, Nancheng Subdistrict, Dongguan City, Guangdong, China
    Телефон (факс): +86-769-2240 0899 (+86-769-2240 0699)
    Web-сайт: https://www.gotech.biz
    E-mail: gt-d125@gotech.biz

    К настоящему типу средств измерений относится машина универсальная испытательная электромеханическая AI-7000-MU зав. № DG230100059.

    Принцип действия машины заключается в измерении силы (нагрузки), приложенной к испытуемому образцу, и продольного удлинения при испытаниях материалов на растяжение, сжатие и изгиб.

    Машина конструктивно состоит из силовой рамы, силового привода, подвижной траверсы, датчиков силы, датчиков продольного удлинения, захватов для крепления образцов, электронного блока управления.

    Электродвигатель силового привода через шарико-винтовые пары перемещает подвижную траверсу по направляющим колоннам, обеспечивая приложение нагрузки и деформирование испытуемого образца.

    Машина имеет четыре измерительных канала: канал измерений силы (нагрузки), канал измерений перемещения, канал задания скорости перемещения траверсы, канал измерений продольного удлинения образца. За канал измерений силы (нагрузки) отвечает датчик силы, являющийся датчиком двунаправленного действия, и работает как на сжатие, так и на растяжение. Канал измерений перемещения траверсы реализуется энкодером, установленным на валу двигателя. Импульсы, полученные с энкодера, через блок управления преобразуются в перемещение. Каналы измерений продольного удлинения реализованы различными датчиками продольного удлинения.

    Сигналы от датчиков силы, энкодера и датчиков продольного удлинения поступают в электронный блок управления. Электронный блок управления измеряет и регистрирует выходные электрические аналоговые сигналы датчиков, обрабатывает и анализирует полученную информацию. Управление работой машины, обработка, анализ и отображение результатов измерений осуществляется программным обеспечением (ПО), установленным на персональный компьютер (ПК).

    Расшифровка машины A-B-C, где:

    A - обозначение модели (AI);

    B - внутреннее заводское обозначение (7000);

    C - принимает значения (или совокупность значений):

    U - обозначение электронного блока управления (контроллера) U70;

    M - обозначение верхнего предела измерений до 20 кН.

    Идентификация машины осуществляется методом визуального осмотра информационной таблички, а также изучения нормативно-технической документации (руководство по эксплуатации), которая входит в обязательный комплект поставки машины и содержит информацию о метрологических и технических характеристиках машины.

    Обозначение машины, заводского номера, состоящего из 2 букв латинского алфавита и 9 арабских цифр, года и месяца выпуска машины, наибольших пределов измерений силы и моделей датчиков продольного удлинения, их диапазона измерений наносится на металлическую информационную табличку методом ударного клеймения. Металлическая информационная табличка крепиться на боковой части основания машины. Место нанесения металлической информационной таблички указано на рисунке 1. Применяемая металлическая табличка с указанием места нанесения заводского номера представлена на рисунке 2.

    Пломбирование машины не предусмотрено.

    Нанесение знака поверки на машину не предусмотрено.

    Общий вид машины AI-7000-MU с указанием места информационной таблички представлен на рисунке 1.

    нанесения металлической

    Внешний вид. Машина универсальная испытательная электромеханическая (AI-7000-MU), http://oei-analitika.ru

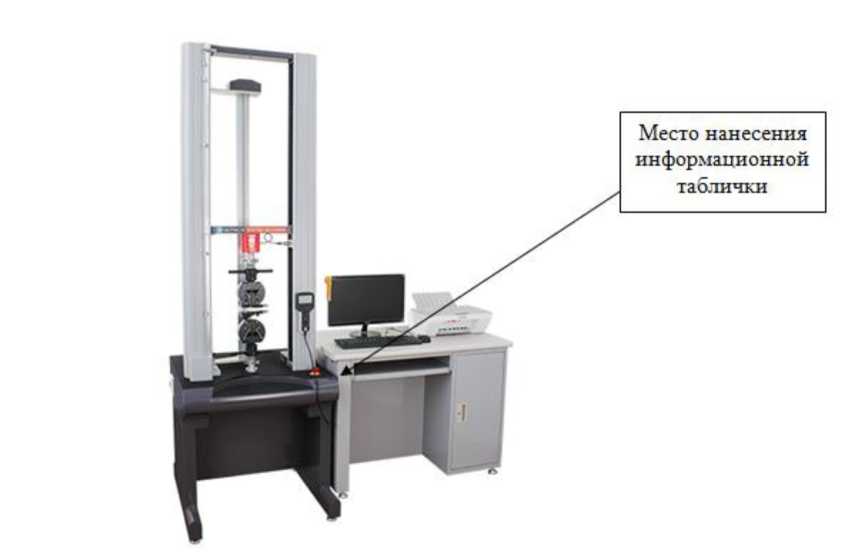

    Рисунок 1 - Общий вид машины AI-7000-MU с указанием места нанесения металлической информационной таблички

    Внешний вид. Машина универсальная испытательная электромеханическая (AI-7000-MU), http://oei-analitika.ru

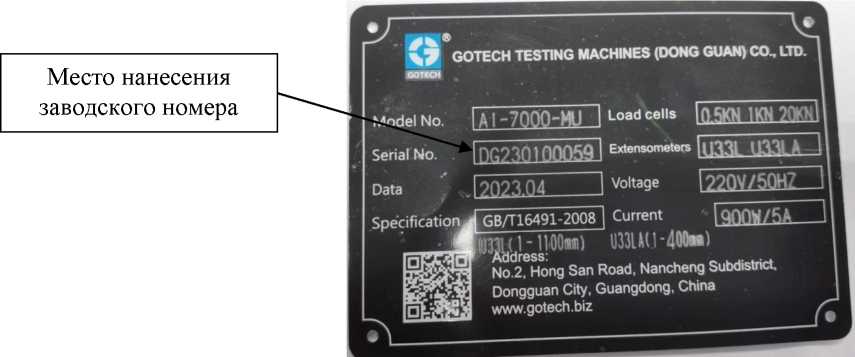

    Рисунок 2 - Применяемая металлическая табличка с указанием места нанесения заводского номера


    Таблица 4 - Комплектность

    Наименование

    Обозначение

    Количество

    Машина универсальная испытательная электромеханическая

    AI-7000-MU

    1 шт.

    Датчик силы

    -

    3 шт.

    Датчик продольного удлинения

    U33L;U33LA

    2 шт.

    Персональный компьютер

    -

    1 шт.

    Программное обеспечение USB носителе

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Инструкция по программному комплексу U62[Leader II]

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазоны измерений силы, кН: с датчиком силы 0,5 кН с датчиком силы 1 кН с датчиком силы 20 кН

    от 0,0025 до 0,5

    от 0,005 до 1

    от 0,15 до 20

    Пределы допускаемой относительной погрешности измерений силы (нагрузки), %

    ±0,5

    таблицы 2

    Наименование характеристики

    Значение

    Диапазон измерений перемещений траверсы без нагрузки, мм

    от 0 до 1600

    Пределы допускаемой абсолютной погрешности измерений перемещения траверсы без нагрузки в диапазоне от 0 до 10 мм включ., мм

    ±0,05

    Пределы допускаемой относительной погрешности измерений перемещения траверсы без нагрузки в диапазоне св. 10 мм до верхнего предела измерений, %

    ±0,5

    Диапазон задания скорости перемещения подвижной траверсы, мм/мин

    от 0,01 до 1000

    Пределы допускаемой относительной погрешности задания скорости перемещения подвижной траверсы, %

    ±0,5

    Диапазон измерений продольного удлинения, мм с датчиком продольного удлинения мод. U33L с датчиком продольного удлинения мод. U33LA

    от 1 до 1100

    от 1 до 400

    Пределы допускаемой абсолютной погрешности измерений продольного удлинения в диапазоне от 0 до 10 мм включ., мм

    ±0,1

    Предел допускаемой относительной погрешности измерений продольного удлинения в диапазоне св. 10 мм до верхнего предела измерений, %

    ±0,5

    Таблица 3 - Основные технические

    Наименование характеристики

    Значение

    Габаритные размеры (высотахширинахглубина), мм

    2850x1400x900

    Условия эксплуатации: температура окружающей среды, °С относительная влажность, %, не более

    от +15 до +25

    80
