Номер по Госреестру СИ: 92606-24
92606-24 Термопреобразователи сопротивления платиновые
(WZP)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые WZP (далее - термопреобразователи или ТС) предназначены для измерений температуры различных сред, неагрессивных к материалу защитной арматуры или оболочки наконечника ТС.
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 2
Общие сведения
Дата публикации - 11.07.2024
Срок свидетельства - 08.07.2029
Номер записи - 194448
ID в реестре СИ - 1417565
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
WZPY2-4500-2500-A, WZPY2-12000-2500-A, WZPY-1000x200B, WZPKY2-8000-2000-A, WZPKY-2000x160B, WZPK2-346, WZPK2-240, WZPK2-24, WZPK-346, WZPK-330, WZPK-290, WZPK-240, WZPK-190, WZPK-140, WZP2-390, WZP2-340, WZP2-19, WZP-240, WZP-19, WZP,
Производитель
Изготовитель - "CHANGZHOU TIANLI INTELLIGENT CONTROL CO., LTD."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Статистика
Кол-во поверок - 719
Выдано извещений - 0
Кол-во периодических поверок - 101
Кол-во средств измерений - 176
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1622 от 2024.07.08 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Термопреобразователи сопротивления платиновые (WZP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "CHANGZHOU TIANLI INTELLIGENT CONTROL CO., LTD."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92606-24 08.07.2029 |
Термопреобразователи сопротивления платиновые, WZP "CHANGZHOU TIANLI INTELLIGENT CONTROL CO., LTD." (КИТАЙ ) |
ОТ МП |
2 года |
|
92893-24 14.08.2029 |
Преобразователи температуры, TXT "CHANGZHOU TIANLI INTELLIGENT CONTROL CO., LTD." (КИТАЙ ) |
ОТ МП |
5 лет |
|
92893-24 14.08.2029 |
Преобразователи температуры, TXT "CHANGZHOU TIANLI INTELLIGENT CONTROL CO., LTD." (КИТАЙ ) |
ОТ МП |
5 лет |
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Кто поверяет Термопреобразователи сопротивления платиновые (WZP)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НПО "АПК" (RA.RU.312228) | 5 | 5 | 0 | 0 | 5 | 5 | 0 | |||
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 51 | 51 | 0 | 0 | 51 | 51 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 327 | 323 | 4 | 0 | 327 | 323 | 4 | |||
| ООО "КАПИТАЛ МЕТРОЛОДЖИ ГРУПП" (RA.RU.314405) | 130 | 65 | 65 | 0 | 130 | 65 | 65 | |||
| ООО "НМОП" (RA.RU.311359) | 172 | 156 | 16 | 0 | 172 | 156 | 16 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 24 | 18 | 6 | 0 | 24 | 18 | 6 |
Стоимость поверки Термопреобразователи сопротивления платиновые (WZP)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия изготовителя «CHANGZHOU TIANLI INTELLIGENT CONTROL CO.,LTD.», КНР.
Правообладатель«CHANGZHOU TIANLI INTELLIGENT CONTROL CO.,LTD.», КНР Адрес: 17/F, Hengyuan Mansion, No.180 West Guanhe Road, Changzhou Телефон/факс: +86 0519-85225861-856
E-mail: manager@cz-tianli.com, Web-сайт: www.cz-tianli.com
Изготовитель
«CHANGZHOU TIANLI INTELLIGENT CONTROL CO.,LTD.», КНРАдрес: 17/F, Hengyuan Mansion, No.180 West Guanhe Road, Changzhou
Телефон/факс: +86 0519-85225861-856
E-mail: manager@cz-tianli.com, Web-сайт: www.cz-tianli.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
«CHANGZHOU TIANLI INTELLIGENT CONTROL CO.,LTD.», КНР Адрес: 17/F, Hengyuan Mansion, No.180 West Guanhe Road, Changzhou Телефон/факс: +86 0519-85225861-856E-mail: manager@cz-tianli.com, Web-сайт: www.cz-tianli.com
Принцип действия ТС основан на зависимости электрического сопротивления платинового чувствительного элемента (далее - ЧЭ) от температуры.
Термопреобразователи изготавливаются следующих серий: WZP, WZPK, WZPY, WZPKY. Серии ТС различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению.
ТС серий WZP и WZPK имеют разборную или неразборную конструкцию и состоят из сменной (или несменной - кабельного типа) измерительной вставки, помещенной в защитную арматуру с различными видами присоединений к процессу, соединенной с коммутационной головкой с закручивающейся крышкой и кабельными выводами (одним или двумя) общепромышленного или взрывозащищенного исполнения. Измерительная вставка представляет собой завальцованную с одного конца трубку, соединенную с керамической клеммной платформой. Внутри трубки размещены один или два тонкопленочных или проволочных платиновых ЧЭ с минеральной изоляцией проводов. В коммутационную головку ТС могут устанавливаться измерительные преобразователи утвержденных типов с аналоговым или цифровым выходным сигналом. Термопреобразователи серий WZP и WZPK могут комплектоваться дополнительными защитными термогильзами различной конструкции, изготовленными из нержавеющей стали и других материалов.
ТС серий WZPY, WZPKY имеют неразборную конструкцию и выполнены в виде кабеля с присоединенным цилиндрическим наконечником, внутри которого находятся один или два тонкопленочных чувствительных элемента. Конструкция ТС данных серий предусматривает наличие на кабеле дополнительного монтажного элемента в виде металлической трубки, обжатой вокруг оболочки кабеля.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009. Схема соединения внутренних проводников ТС с ЧЭ - 3-х или 4-х проводная.
Материал оболочки измерительной вставки, наконечника и защитной арматуры ТС -нержавеющая сталь. Материал коммутационной головки - литой алюминий.
Серии ТС изготавливаются различных исполнений, расшифровка структуры условного обозначения которых в зависимости от серии приведена в таблицах 1, 2.
Лист № 2
Всего листов 6
Таблица 1 -
обозначения исполнений ТС
WZP, WZPK
|
Термопреобразователь сопротивления WZP х х - х х х | |
|
1 2 3 4 5 | |
|
1. | |
|
Без обозначения |
Стандартное исполнение |
|
K |
Бронированное (ударо- и вибропрочное) исполнение |
|
2. Количество ЧЭ | |
|
Без обозначения |
Один |
|
2 |
Два |
|
3. Тип присоединения к процессу | |
|
1 |
Без монтажных элементов |
|
2 |
Неподвижный штуцер |
|
3 |
Подвижный штуцер |
|
4 |
Неподвижный фланец |
|
5 |
Подвижный фланец |
|
4. Тип коммутационной головки | |
|
3 |
Коммутационная головка в общепромышленном исполнении |
|
4 |
Коммутационная головка во взрывозащищенном исполнении |
|
9 |
Без коммутационной головки |
|
5. Диаметр защитной гильзы (дополнительно) | |
|
0 |
<16 мм |
|
1 |
16-25 мм |
|
2 |
>25 мм |
Таблица 2 - Структура условного обозначения исполнений ТС серий WZPY, WZPKY
|
Термопреобразователь сопротивления WZP х х - х - х - х 1 2 3 4 5 | |
|
1. | |
|
Y |
Встраиваемое исполнение |
|
KY |
Встраиваемое бронированное исполнение |
|
2. Количество ЧЭ | |
|
Без обозначения |
Один |
|
2 |
Два |
|
3. Значение длины кабеля, мм | |
|
4. Значение длины от наконечника с ЧЭ до монтажного (уплотнительного) элемента (при наличии), мм | |
|
5. Класс допуска (по ГОСТ 6651-2009) | |
|
А |
А |
|
В |
В |
|
С |
С |
Заводской номер в виде обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки на металлический шильдик, прикрепленный к коммутационной головке или кабелю ТС. Конструкция термопреобразователей не предусматривает нанесение знака поверки на средство измерений. Пломбирование ТС не предусмотрено.

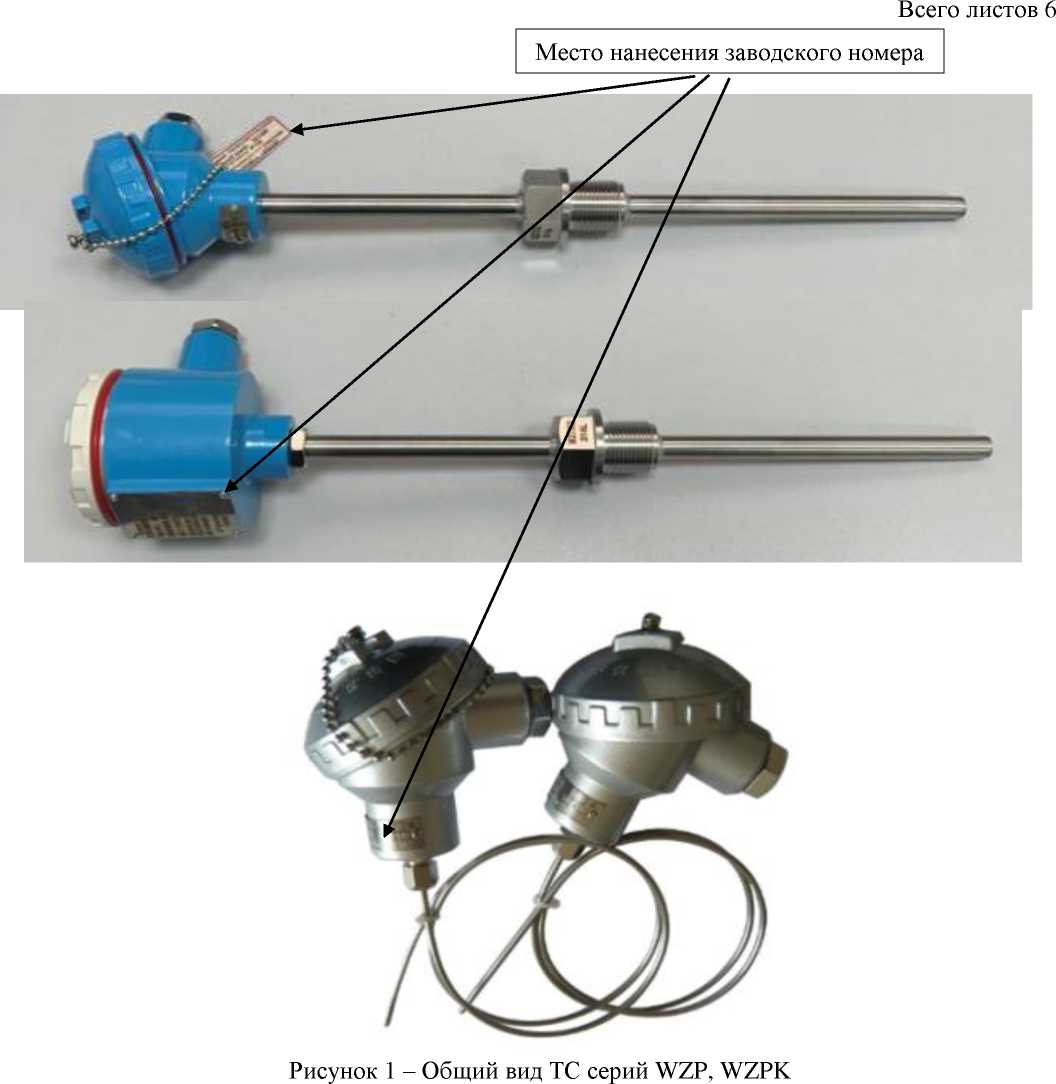

Фотографии общего вида ТС с указанием мест нанесения заводского номера приведены на рисунках 1-2.
Цветовая гамма коммутационной головки может отличаться от приведенных на рисунках 1, 2.

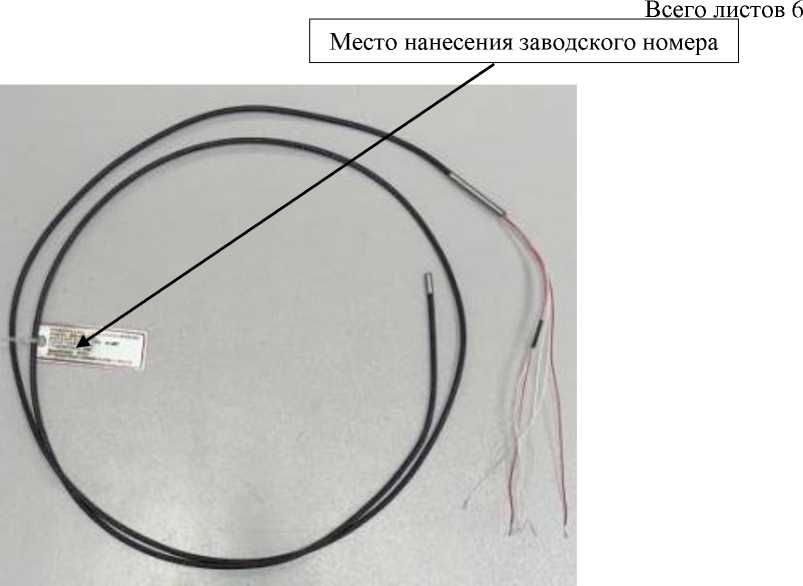

Рисунок 2 - Общий вид ТС серий WZPY, WZPKY
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления платиновый |
WZP(1) |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Защитная гильза |
- |
1 шт. (2) |
|
Примечания:
|
Метрологические и основные технические характеристики ТС приведены в таблицах 3, 4.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С:
|
от -196 до +500 (1) от -60 до +200 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100 |
|
Температурный коэффициент а, °С-1 |
0,00385 |
|
Класс допуска ТС по ГОСТ 6651-2009 |
А, В, С (1) |
|
Допуск по ГОСТ 6651-2009, °С:
|
±(0,15+0,002^|t|)(2) ±(0,3+0,005^|t|)(2) ±(0,6+0,01 •|t|)(2) |
|
Примечания:
| |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции (при напряжении 100 В и температуре окружающей среды от +15 до +25 °С), МОм, не менее |
100 |
|
Диаметр монтажной части ТС серий WZP, WZPK, мм |
от 3 до 45 |
|
Длина монтажной части ТС серий WZP, WZPK, мм |
от 20 до 40000 |
|
Наименование характеристики |
Значение |
|
Диаметр измерительного наконечника ТС серий WZPY, WZPKY, мм |
от 2 до 20 |
|
Длина измерительного наконечника ТС серий WZPY, WZPKY, мм |
от 7,6 до 300 |
|
Длина кабеля ТС серий WZPY, WZPKY, мм |
от 20 до 50000 |
|
Масса, кг, не более |
30 |
|
Рабочие условия эксплуатации:
|
от -60 до +60 от -55 до +60 от -60 до +180 95 |
|
Маркировка взрывозащиты:
|
1Ex db IIC Т6_Т1 Gb Х 0Ex ia IIC Т6_Т1 Ga Х 1Ex db IIC 500°C Gb Х 0Ex ia IIC 500°C Ga Х 0Ex ia IIC Т6_Т1 Ga Х 0Ex ia IIC 500°C Ga Х |
|
Степень защиты оболочки коммутационной головки по ГОСТ 14254-2015 (для ТС серий WZP, WZPK) |
IP65 |
|
Средняя наработка до отказа, ч, не менее |
40 000 |
|
Средний срок службы, лет, не менее |
8 |
