Номер по Госреестру СИ: 92554-24
92554-24 Мегаомметры цифровые
(VA-MH)
Назначение средства измерений:
Мегаомметры цифровые VA-MH (далее - мегаомметры) предназначены для измерений сопротивления изоляции, напряжения переменного тока, напряжения постоянного тока.
Внешний вид.
Мегаомметры цифровые
Рисунок № 1
Внешний вид.
Мегаомметры цифровые

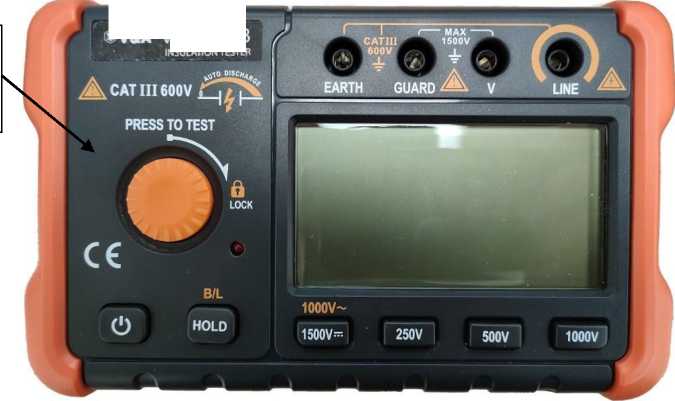

Рисунок № 2
Внешний вид.
Мегаомметры цифровые

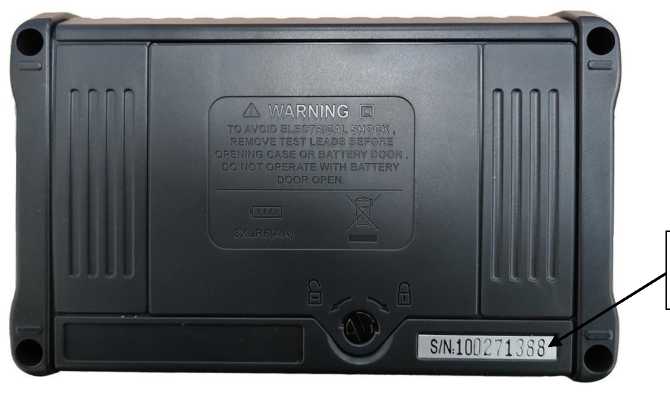

Рисунок № 3
Внешний вид.
Мегаомметры цифровые

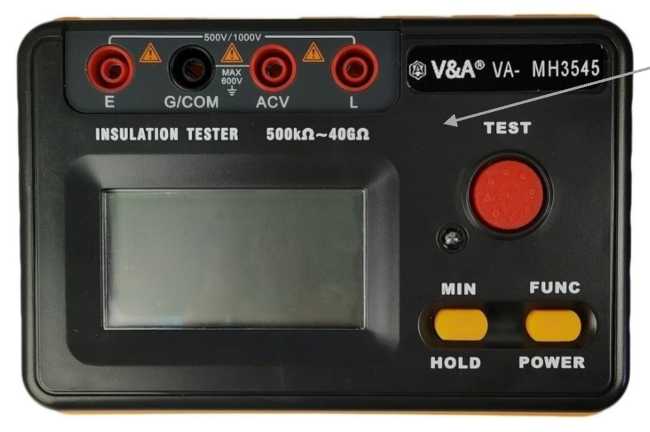

Рисунок № 4
Внешний вид.
Мегаомметры цифровые
Рисунок № 5
Внешний вид.
Мегаомметры цифровые

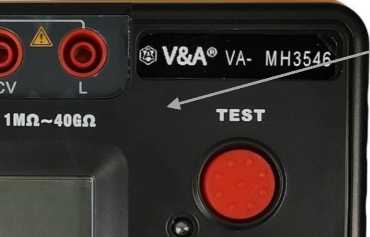

Рисунок № 6
Общие сведения
Дата публикации - 05.07.2024
Срок свидетельства - 04.07.2029
Номер записи - 194396
ID в реестре СИ - 1417485
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
VA-MH60B,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Ви энд Эй Инструмент Рус" (ООО "Ви энд Эй Инструмент Рус"), г. Красноярск; Производственная площадка: BEI CHENG (HONG KONG) TECHNOLOGY CO. LIMITED
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Бесплатный
Статистика
Кол-во поверок - 172
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1598 от 2024.07.04 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Мегаомметры цифровые (VA-MH)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Ви энд Эй Инструмент Рус" (ООО "Ви энд Эй Инструмент Рус"), г. Красноярск; Производственная площадка: BEI CHENG (HONG KONG) TECHNOLOGY CO. LIMITED
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92452-24 24.06.2029 |
Термогигрометры , VA-TH Общество с ограниченной ответственностью "Ви энд Эй Инструмент Рус" (ООО "Ви энд Эй Инструмент Рус"), г. Красноярск; Производственная площадка: BEI CHENG (HONG KONG) TECHNOLOGY CO. LIMITED (КИТАЙ ) |
ОТ МП |
1 год |
|
92554-24 04.07.2029 |
Мегаомметры цифровые, VA-MH Общество с ограниченной ответственностью "Ви энд Эй Инструмент Рус" (ООО "Ви энд Эй Инструмент Рус"), г. Красноярск; Производственная площадка: BEI CHENG (HONG KONG) TECHNOLOGY CO. LIMITED (КИТАЙ ) |
ОТ МП |
1 год |
|
92555-24 04.07.2029 |
Мультиметры цифровые, VA-MM Общество с ограниченной ответственностью "Ви энд Эй Инструмент Рус" (ООО "Ви энд Эй Инструмент Рус"), г. Красноярск; Производственная площадка: BEI CHENG (HONG KONG) TECHNOLOGY CO. LIMITED (КИТАЙ ) |
ОТ МП |
2 года |
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Кто поверяет Мегаомметры цифровые (VA-MH)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 157 | 127 | 156 | 1 | 0 | 11 | 11 | 0 | ||
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 15 | 15 | 14 | 1 | 0 | 15 | 14 | 1 |
Стоимость поверки Мегаомметры цифровые (VA-MH)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) мегаомметров состоит из встроенного ПО.
ПО устанавливается на предприятии-изготовителе, недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования мегаомметров.
Конструкция мегаомметров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики мегаомметров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО мегаомметров приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
0.0.1 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус мегаомметров любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Устройство и работа прибора» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;
ТУ 26.51.43-007-21839994-2023 «Мегаомметры цифровые VA-MH. Технические условия».
Общество с ограниченной ответственностью «Ви энд (ООО «Ви энд Эй Инструмент Рус»)
ИНН 2465285786
Адрес юридического лица: 660005, Красноярский
ул. Краснодарская, д. 17, кв. 212
Эй
край,
Инструмент Рус»
г. Красноярск,
Изготовитель
Общество с ограниченной ответственностью «Ви энд(ООО «Ви энд Эй Инструмент Рус») ИНН 2465285786
Адрес юридического лица: 660005, Красноярский
ул. Краснодарская, д. 17, кв. 212
Эй
край,
Инструмент Рус»
г. Красноярск,
Производственная площадка: BEI CHENG (HONG KONG) TECHNOLOGY CO. LIMITED, Китай
Адрес места осуществления деятельности: RM4, 16/F, HO KING COMM CTR, 2-16 FAYUEN ST, MONGKOK KOWLOON HONG KONG, CHINA
Испытательный центр
ответственностью«РАВНОВЕСИЕ»
Общество с ограниченной (ООО «РАВНОВЕСИЕ»)
Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1-2, эт. 1, помещ. 1, оф. в005, к. 21
Адрес места осуществления деятельности: 129515, г. Москва, ул. Академика Королева, д. 13, стр. 1, помещ. I, ком. 2, 3, 3а, 3б (оф. 818)
Принцип действия мегаомметров при измерении сопротивления изоляции основан на измерении силы постоянного тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины.
Принцип действия мегаомметров при измерении напряжения переменного тока, напряжения постоянного тока основан на аналого-цифровом преобразовании входных сигналов в цифровой код. Измеренные значения сигналов проходят последующую математическую обработку с отображением измеренных значений на жидкокристаллическом индикаторе (далее - ЖКИ).
Мегаомметры изготавливаются в прямоугольном корпусе, выполненном из пластика. Конструкция мегаомметров включает в себя следующие основные узлы: преобразователь напряжения, измеритель тока, аналогово-цифровой преобразователь, микроконтроллер, ЖКИ, импульсной преобразователь. На лицевой панели мегаомметров располагаются входные разъемы измерительных каналов, ЖКИ, функциональные клавиши. На тыльной панели мегаомметров распологается отсек для батареи электропитания. Управление процессом измерений осуществляется при помощи встроенного микроконтроллера. Высокое испытательное напряжение формируется импульсным преобразователем из напряжения питания. Мегаомметры имеют несколько диапазонов установки выходного напряжения. Мегаомметры снабжены функциями удержания показаний, индикации заряда батареи электропитания.
Мегаомметры выпускаются в модификациях VA-MH60B, VA-MH60D, VA-MH3545, VA-MH3546, отличающихся внешним видом, метрологическими и техническими характеристиками.
Мегаомметры выпускаются под торговой маркой «V&A».
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового или буквенно-цифрового кода.
Общий вид мегаомметров с указанием места нанесения заводского номера, места нанесения знака утверждения типа представлен на рисунке 1. Нанесение знака поверки на мегаомметры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) мегаомметров не предусмотрено.

®VaA*VA-MH60B
INSULATION TESTER
Место нанесения
знака утверждения типа
вид спереди модификации VA-MH60B
Место нанесения знака утверждения типа
|
®V&A® VA-MH60D ■ insulationTestfr |
■ САТП1 :, © T | |
|
Ж CAT in 600V |
EARTH C | |
|
PRESS TO TEST |
M |
вид спереди модификации VA-MH60D
Место нанесения
заводского номера
вид сзади модификаций VA-MH60B, VA-MH60D
вид спереди модификации VA-MH3545
Место нанесения знака утверждения типа
i
POWER
MIN
HOLO
-----T000V/2500V
МАХ 600V
G/COM *
Место нанесения заводского номера
Место нанесения знака утверждения типа
вид сзади модификаций VA-MH3545, VA-MH3546
FUNC
вид спереди модификации VA-MH3546
Рисунок 1 - Общий вид мегаомметров с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 12 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Мегаомметр цифровой VA-MH |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Комплект измерительных проводов |
- |
1 шт. |
|
Зажимы типа «Крокодил» |
- |
2 шт. |
|
Батарея электропитания 1,5 В |
- |
6, 8 1) шт. |
|
Чехол |
- |
1 шт. 2) |
|
Ремень для переноски |
- |
1 шт. 3) |
|
шт. - для остальных | |
Таблица 2 - Метрологические характеристики в режиме измерений сопротивления изоляции для модификации VA-MH60B
|
Номинальное значение испытательного напряжения постоянного тока, U, В1) |
Поддиапазоны измерений сопротивления изоляции |
Разрешение (единица младшего разряда (е. м. р.)) |
Пределы допускаемой абсолютной погрешности измерений сопротивления изоляции, МОм, ГОм |
|
250 |
от 0,400 до 1,999 МОм |
0,001 МОм |
±(0,005^R+5 е.м.р.) |
|
от 2,00 до 19,99 МОм |
0,01 МОм | ||
|
от 20,0 до 199,9 МОм |
0,1 МОм | ||
|
от 0,200 до 0,999 ГОм |
0,001 ГОм | ||
|
500 |
от 0,600 до 1,999 МОм |
0,001 МОм |
±(0,005^R+5 е.м.р.) |
|
от 2,00 до 19,99 МОм |
0,01 МОм | ||
|
от 20,0 до 199,9 МОм |
0,1 МОм | ||
|
от 0,200 до 1,99 ГОм |
0,001/0,01 ГОм | ||
|
1000 |
от 0,800 до 1,999 МОм |
0,001 МОм |
±(0,005^R+5 е.м.р.) |
|
от 2,00 до 19,99 МОм |
0,01 МОм | ||
|
от 20,0 до 199,9 МОм |
0,1 МОм | ||
|
от 0,200 до 4,99 ГОм |
0,001/0,01 ГОм | ||
|
1) Диапазон установки испытательного напряжения от U до '1,2^U, В. Примечание - R - измеренное значение сопротивления изоляции, МОм, ГОм. | |||
Таблица 3 - Метрологические характеристики в режиме измерений сопротивления изоляции для модификации VA-MH60D
|
Номинальное значение испытательного напряжения постоянного тока, U, В1) |
Поддиапазоны измерений сопротивления изоляции |
Разрешение (единица младшего разряда (е. м. р.)) |
Пределы допускаемой абсолютной погрешности измерений сопротивления изоляции, МОм, ГОм |
|
500 |
от 0,600 до 1,999 МОм |
0,001 МОм |
±(0,005^R+5 е.м.р.) |
|
от 2,00 до 19,99 МОм |
0,01 МОм | ||
|
от 20,0 до 199,9 МОм |
0,1 МОм | ||
|
от 0,200 до 1,999 ГОм |
0,001 ГОм | ||
|
от 2,00 до 4,99 ГОм |
0,01 ГОм | ||
|
1000 |
от 1,000 до 1,999 МОм |
0,001 МОм |
±(0,005^R+5 е.м.р.) |
|
от 2,00 до 19,99 МОм |
0,01 МОм | ||
|
от 20,0 до 199,9 МОм |
0,1 МОм | ||
|
от 0,200 до 1,999 ГОм |
0,001 ГОм | ||
|
от 2,00 до 9,99 ГОм |
0,01 ГОм |
|
Номинальное значение испытательного напряжения постоянного тока, U, В1) |
Поддиапазоны измерений сопротивления изоляции |
Разрешение (единица младшего разряда (е. м. р.)) |
Пределы допускаемой абсолютной погрешности измерений сопротивления изоляции, МОм, ГОм |
|
2500 |
от 3,00 до 19,99 МОм |
0,01 МОм |
±(0,005^R+5 е.м.р.) |
|
от 20,0 до 199,9 МОм |
0,1 МОм | ||
|
от 0,200 до 1,999 ГОм |
0,001 ГОм | ||
|
от 2,00 до 19,99 ГОм |
0,01 ГОм | ||
|
от 20,0 до 49,9 ГОм |
0,1 ГОм | ||
|
1) Диапазон установки испытательного напряжения от U до 1,2-U, В. Примечание - R - измеренное значение сопротивления изоляции, МОм, ГОм. | |||
Таблица 4 - Метрологические характеристики в режиме измерений сопротивления изоляции для модификации VA-MH3545
|
Номинальное значение испытательного напряжения постоянного тока, U, В1) |
Поддиапазоны измерений сопротивления изоляции |
Разрешение (единица младшего разряда (е. м. р.)) |
Пределы допускаемой абсолютной погрешности измерений сопротивления изоляции, МОм, ГОм |
|
500 |
от 0,500 до 4,000 МОм включ. |
0,001 МОм |
±(0,03^R+5 е.м.р.)2) |
|
св. 4,00 до 40,00 МОм включ. |
0,01 МОм |
±(0,03^R+5 е.м.р.)2) | |
|
св. 40,0 до 400,0 МОм включ. |
0,1 МОм |
±(0,03^R+5 е.м.р.)2) ±(0,05^R+5 е.м.р.)3) | |
|
св. 0,400 до 4,000 ГОм включ. |
0,001 ГОм |
±(0,05^R+5 е.м.р.)3) | |
|
1000 |
от 1,00 до 40,00 МОм включ. |
0,01 МОм |
±(0,03^R+5 е.м.р.)2) |
|
св. 40,0 до 400,0 МОм включ. |
0,1 МОм |
±(0,03^R+5 е.м.р.)2) ±(0,05^R+5 е.м.р.)3) | |
|
св. 0,400 до 4,000 ГОм включ. |
0,001 ГОм |
±(0,05^R+5 е.м.р.)3) | |
|
св. 4,00 до 40,00 ГОм включ. |
0,01 ГОм |
±(0,10-R+5 е.м.р.) |
-
1) Диапазон установки испытательного напряжения от 0,9-U до 1,1’U, В.
-
2) Для поддиапазона измерений от 0,500 до 200,0 МОм включ.
-
3) Для поддиапазона измерений св. 200,0 МОм до 4,000 ГОм включ. Примечание - R - измеренное значение сопротивления изоляции, МОм, ГОм.
Таблица 5 - Метрологические характеристики в режиме измерений сопротивления изоляции для модификации VA-MH3546
|
Номинальное значение испытательного напряжения постоянного тока, U, В1) |
Поддиапазоны измерений сопротивления изоляции |
Разрешение (единица младшего разряда (е. м. р.)) |
Пределы допускаемой абсолютной погрешности измерений сопротивления изоляции, МОм, ГОм |
|
1000 |
от 1,00 до 40,00 МОм включ. |
0,01 МОм |
±(0,03^R+5 е.м.р.)2) |
|
св. 40,0 до 400,0 МОм включ. |
0,1 МОм |
±(0,03^R+5 е.м.р.)2) ±(0,05^R+5 е.м.р.)3) | |
|
св. 0,400 до 4,000 ГОм включ. |
0,001 ГОм |
±(0,05^R+5 е.м.р.)3) | |
|
св. 4,00 до 40,00 ГОм включ. |
0,01 ГОм |
±(0,10-R+5 е.м.р.) |
|
Номинальное значение испытательного напряжения постоянного тока, U, В1) |
Поддиапазоны измерений сопротивления изоляции |
Разрешение (единица младшего разряда (е. м. р.)) |
Пределы допускаемой абсолютной погрешности измерений сопротивления изоляции, МОм, ГОм |
|
2500 |
от 2,50 до 40,00 МОм включ. |
0,01 МОм |
±(0,03^R+5 е.м.р.)2) |
|
св. 40,0 до 400,0 МОм включ. |
0,1 МОм |
±(0,03^R+5 е.м.р.)2) ±(0,05^R+5 е.м.р.)3) | |
|
св. 0,400 до 4,000 ГОм включ. |
0,001 ГОм |
±(0,05^R+5 е.м.р.)3) | |
|
св. 4,00 до 40,00 ГОм включ. |
0,01 ГОм |
±(0,10-R+5 е.м.р.) |
-
1) Диапазон установки испытательного напряжения от 0,9-U до 1,1’U, В.
-
2) Для поддиапазона измерений от 1,00 до 200,0 МОм включ.
-
3) Для поддиапазона измерений св. 200,0 МОм до 4,000 ГОм включ. Примечание - R - измеренное значение сопротивления изоляции, МОм, ГОм.
Таблица 6 - Метрологические характеристики в режиме измерений напряжения постоянного тока для модификации VA-MH60B
|
Диапазон измерений напряжения постоянного тока, В |
Разрешение (единица младшего разряда (е. м. р.)), В |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
|
от 20 до 1500 |
1 |
±(0,02^U+3 е.м.р.) |
|
Примечание - U - измеренное значение напряжения постоянного тока, В. | ||
Таблица 7 - Метрологические характеристики в режиме измерений напряжения постоянного тока для модификации VA-MH60D
|
Диапазон измерений напряжения постоянного тока, В |
Разрешение (единица младшего разряда (е. м. р.)), В |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
|
от 20 до 1000 |
1 |
±(0,02^U+5 е.м.р.) |
|
Примечание - U - измеренное значение напряжения постоянного тока, В. | ||
Таблица 8 - Метрологические характеристики в режиме измерений напряжения переменного тока для модификации VA-MH60B
|
Диапазон измерений напряжения переменного тока, В |
Частота, Гц |
Разрешение (единица младшего разряда (е. м. р.)), В |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В |
|
от 20 до 1000 |
от 45 до 1000 |
1 |
±(0,02^U+3 е.м.р.) |
|
Примечание - |
U - измеренное значение напряжения переменного тока, В. | ||
Таблица 9 - Метрологические характеристики в режиме измерений напряжения переменного тока для модификации VA-MH60D
|
Диапазон измерений напряжения переменного тока, В |
Частота, Гц |
Разрешение (единица младшего разряда (е. м. р.)), В |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В |
|
от 20 до 750 |
от 45 до 1000 |
1 |
±(0,02^U+5 е.м.р.) |
|
Примечание - |
U - измеренное значение напряжения переменного тока, В. | ||
Таблица 10 - Метрологические характеристики в режиме измерений напряжения переменного
|
тока для модификаций VA-MH3545, VA-MH |
3546 | ||
|
Диапазон измерений напряжения переменного тока, В |
Частота, Гц |
Разрешение (единица младшего разряда (е. м. р.)), В |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В |
|
от 0 до 600 |
от 50 до 100 |
1 |
±(0,01-U+5 е.м.р.) |
|
Примечание - U |
- измеренное значение напряжения переменного тока, В. | ||
Таблица 11 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | |||
|
VA-MH60B |
VA-MH60D |
VA-MH3545 |
VA-MH3546 | |
|
Параметры электрического питания: - напряжение постоянного тока, В |
12 |
9 | ||
|
Габаритные размеры (длина^ширина^высота), мм, не более |
178x110x59 |
150x101x59 | ||
|
Масса, кг, не более: |
0,600 |
0,630 |
0,440 |
0,440 |
|
Рабочие условия измерений:
|
от 0 до +40 85 |
от 0 до +40 75 | ||
|
Средняя наработка на отказ, ч |
10000 | |||
|
Средний срок службы, лет |
10 | |||
