Номер по Госреестру СИ: 92452-24
92452-24 Термогигрометры
(VA-TH)
Назначение средства измерений:
Термогигрометры VA-TH (далее - термогигрометры) предназначены для измерений температуры и относительной влажности окружающей среды.

Внешний вид.
Термогигрометры

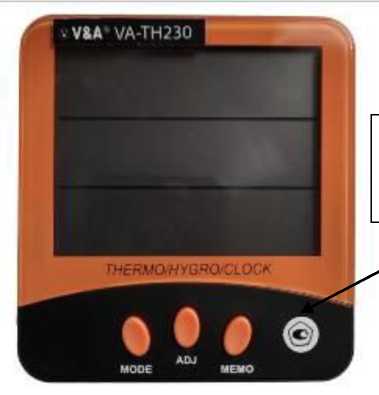

Рисунок № 1

Внешний вид.
Термогигрометры

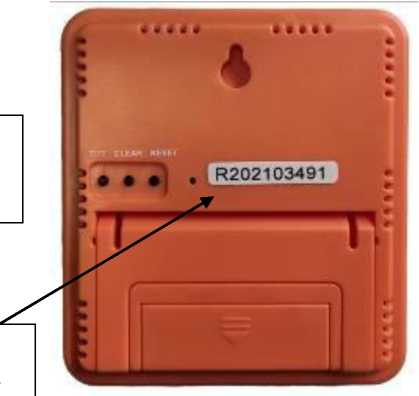

Рисунок № 2

Внешний вид.
Термогигрометры

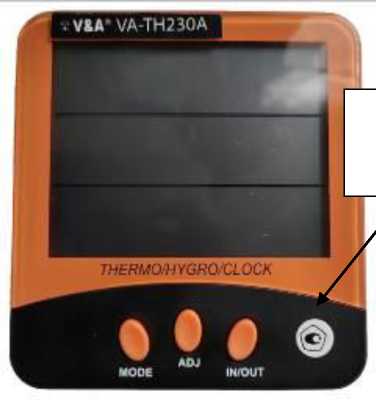

Рисунок № 3

Внешний вид.
Термогигрометры
Рисунок № 4

Внешний вид.
Термогигрометры

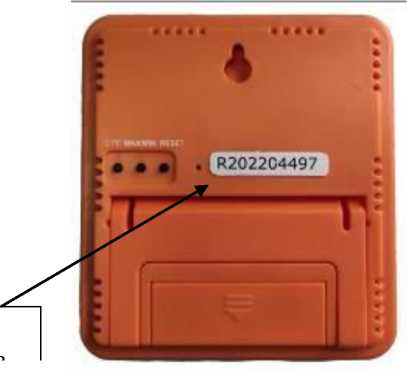

Рисунок № 5

Внешний вид.
Термогигрометры

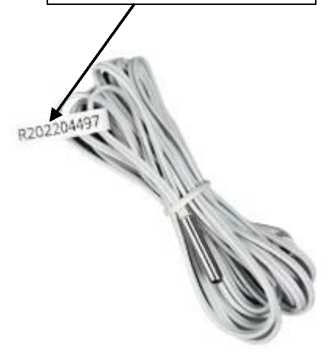

Рисунок № 6

Внешний вид.
Термогигрометры

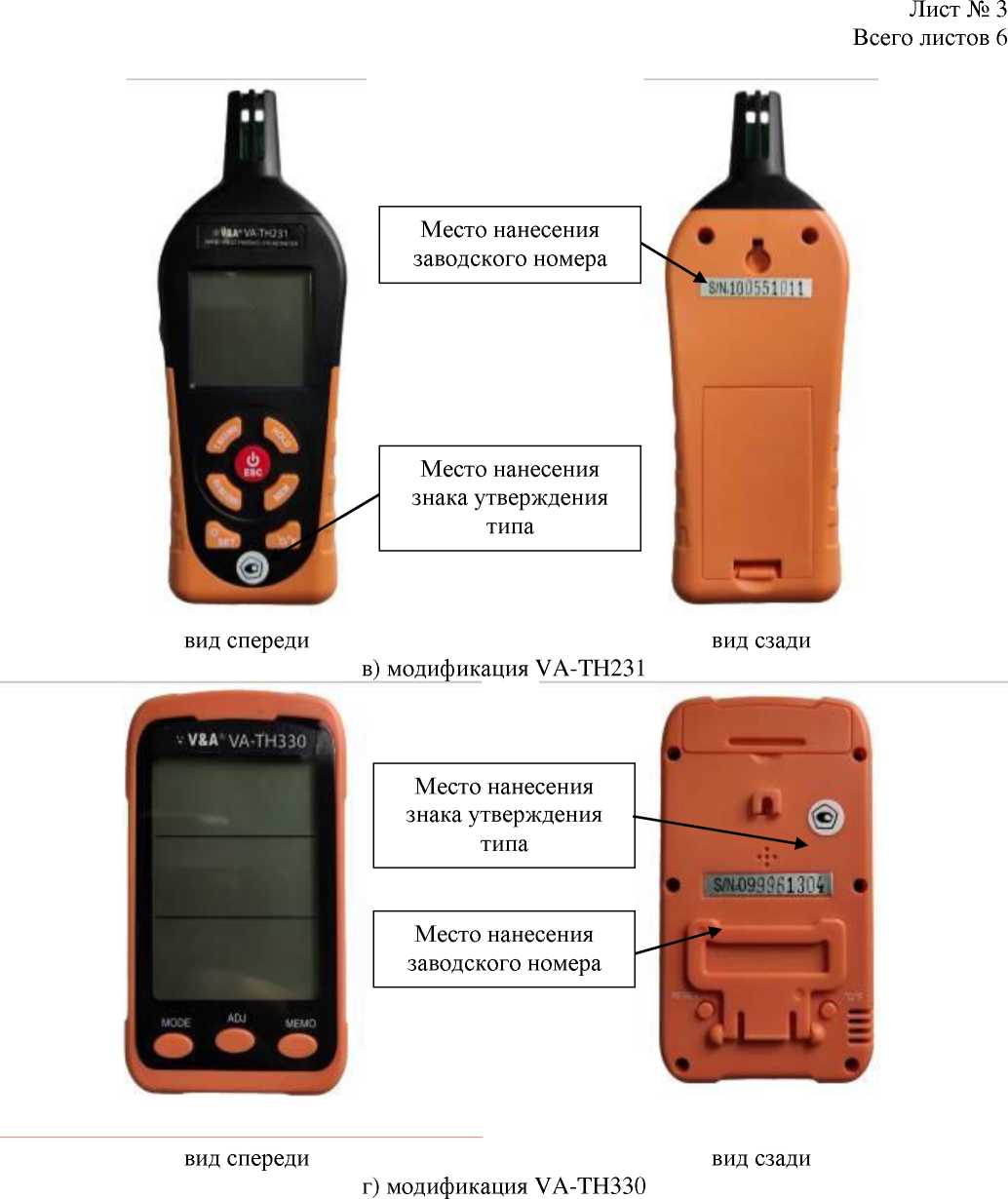

Рисунок № 7
Программное обеспечение
Программное обеспечение (далее - ПО) термогигрометров состоит из встроенного ПО.
ПО устанавливается на предприятии-изготовителе, недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования термогигрометров.
Конструкция термогигрометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики термогигрометров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО термогигрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
0.0.1 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом и корпус термогигрометров любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «УСТРОЙСТВО И РАБОТА ПРИБОРА» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
ТУ 26.51.51-006-21839994-2023 «Термогигрометры VA-TH. Технические условия».
Общество с ограниченной ответственностью «Ви энд (ООО «Ви энд Эй Инструмент Рус»)
ИНН 2465285786
Адрес юридического лица: 660005, Красноярский
ул. Краснодарская, д. 17, оф. 212
Эй
край,
Инструмент Рус»
г. Красноярск,
Изготовитель
Общество с ограниченной ответственностью «Ви энд(ООО «Ви энд Эй Инструмент Рус») ИНН 2465285786
Адрес юридического лица: 660005, Красноярский
ул. Краснодарская, д. 17, оф. 212
Эй
край,
Инструмент Рус»
г. Красноярск,
Производственная площадка: BEI CHENG (HONG KONG) TECHNOLOGY CO. LIMITED, Китай
Адрес места осуществления деятельности: RM4, 16/F, HO KING COMM CTR, 2-16 FAYUEN ST, MONGKOK KOWLOON HONG KONG, CHINA
Испытательный центр
ответственностью«РАВНОВЕСИЕ»
Общество с ограниченной (ООО «РАВНОВЕСИЕ»)
Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1-2, эт. 1, помещ. 1, оф. в005, к. 21
Адрес места осуществления деятельности: 129515, г. Москва, ул. Академика Королева, д. 13, стр. 1, помещ. I, ком. 2, 3, 3а, 3б (оф. 818)
Принцип действия термогигрометров основан на преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от первичных преобразователей (датчиков). Принцип действия при измерении относительной влажности основан на изменении электрической ёмкости датчиков в зависимости от количества сорбированной влаги на полярном полимерном сорбенте, используемом в качестве влагочувствительного слоя, при измерении температуры - на зависимости электрического сопротивления датчика от измеряемой температуры.
Конструктивно термогигрометры представляют собой электронное устройство, размещенное в пластиковом корпусе, с измерительными каналами температуры и относительной влажности. Измерительные каналы представлены первичными преобразователями (датчиками) температуры и относительной влажности. Отображение измеряемых параметров осуществляется на встроенном жидкокристаллическом дисплее. На корпусе термогигрометров размещены функциональные кнопки управления.
Термогигрометры выпускаются в модификациях VA-TH230, VA-TH230A, VA-TH231, VA-TH330, отличающихся конструктивно, а также метрологическими и техническими характеристиками. Все модификации имеют встроенные датчики температуры и относительной влажности, модификация VA-TH230А имеет возможность подключения внешнего датчика температуры. Модификация VA-TH231 имеет возможность электропитания через USB-порт.
Заводской номер наносится на маркировочную наклейку термогигрометра и на наклей-ку/этикетку на внешний датчик температуры типографским методом в виде цифрового или буквенно-цифрового кода.
Общий вид термогигрометров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на термогигрометры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) термогигрометров не предусмотрено.
Цветовая гамма корпуса термогигрометров может быть изменена по решению изготовителя в одностороннем порядке.
вид спереди
типа
Место нанесения
Место нанесения
заводского номера
знака утверждения
Место нанесения
Место нанесения
заводского номера
знака утверждения типа

Место нанесения знака утверждения типа
вид спереди
а) модификация VA-TH230

вид сзади
вид сзади
Место нанесения
заводского номера
внешний датчик температуры
б) модификация VA-TH230A
Рисунок 1 - Общий вид термогигрометров с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Термогигрометр VA-TH (модификация в соответствии с заказом) |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Внешний датчик температуры1) |
- |
1 шт. |
|
Батарея электропитания 1,5 В |
- |
шт.2) |
| ||
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С: - модификаций VA-TH230, VA-TH330, VA-TH230А (со встроенным датчиком температуры) |
от 0 до +50 |
|
- модификации VA-TH230А (с внешним датчиком температуры) |
от -20 до +50 |
|
- модификации VA-TH231 |
от -15 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - модификации VA-TH330 |
±1,0 |
|
- модификации VA-TH230 |
±5,0 |
|
- модификации VA-TH230А: - со встроенным датчиком температуры |
±3,0 |
|
- с внешним датчиком температуры |
±1,5 |
|
- модификации VA-TH231: - в диапазоне температуры от -15 °С до 0 °С включ. |
±5,0 |
|
- в диапазоне температуры св. 0 °С до +70 °С включ. |
±1,5 |
|
Разрешающая способность (цена единицы младшего разряда) при измерении |
0,1 |
|
температуры, °С | |
|
Диапазон измерений относительной влажности, %: - модификаций VA-TH230, VA-TH330 |
от 30 до 90 |
|
- модификации VA-TH230A |
от 20 до 90 |
|
- модификации VA-TH231 |
от 5 до 95 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, %: - модификаций VA-TH230, VA-TH330 |
±16 |
|
- модификации VA-TH231 |
±5 |
|
- модификации VA-TH230A: - в диапазоне относительной влажности от 20 % до 40 % включ. |
±8 |
|
- в диапазоне относительной влажности св. 40 % до 80 % включ. |
±5 |
|
- в диапазоне относительной влажности св. 80 % до 90 % включ. |
±8 |
|
Разрешающая способность (цена единицы младшего разряда) при измерении относительной влажности, %: - модификаций VA-TH230, VA-TH230A, VA-TH330 |
1 |
|
- модификации VA-TH231 |
0,1 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В: - модификаций VA-TH230, VA-TH230A, VA-TH330 |
1,5 |
|
- модификации VA-TH231 |
4,5 |
|
Габаритные размеры (высота^длина^ширина), мм, не более: - модификаций VA-TH230, VA-TH230A |
97x105x20 |
|
- модификации VA-TH330 |
111x60x18 |
|
- модификации VA-TH231 |
169x56x32 |
|
Масса, кг, не более: - модификаций VA-TH230, VA-TH230A |
0,13 |
|
- модификации VA-TH330 |
0,08 |
|
- модификации VA-TH231 |
0,15 |
|
Рабочие условия измерений: - температура окружающей среды, °С: - модификаций VA-TH230, VA-TH330, VA-TH230A |
от 0 до +50 |
|
- модификации VA-TH231 |
от -15 до +70 |
|
Средняя наработка на отказ, ч |
30000 |
|
Средний срок службы, лет |
8 |
