Сведения о средстве измерений: 92544-24 Трансформаторы тока

Номер по Госреестру СИ: 92544-24
92544-24 Трансформаторы тока
(LMZH-252)

Назначение средства измерений:
Трансформаторы тока LMZH-252 (далее - трансформаторы) предназначены для контроля и передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 04.07.2024
Срок свидетельства - 02.07.2029
Номер записи - 194386
ID в реестре СИ - 1417430
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

LMZH-252,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ТУРБОАГРЕГАТ ИНЖИНИРИНГ" (ООО "ТУРБОАГРЕГАТ ИНЖИНИРИНГ"), г. Москва; Производственная площадка: XI’AN XD HIGH VOLTAGE APPARATUS CO., LTD.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 145
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 145
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.

Приказы РСТ, где упоминается данный тип СИ

№2743 от 2024.11.21 ПРИКАЗ_Об утверждении типов средств измерений (17)

№1588 от 2024.07.02 ПРИКАЗ_Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Трансформаторы тока (LMZH-252)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ТУРБОАГРЕГАТ ИНЖИНИРИНГ" (ООО "ТУРБОАГРЕГАТ ИНЖИНИРИНГ"), г. Москва; Производственная площадка: XI’AN XD HIGH VOLTAGE APPARATUS CO., LTD.

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92544-24
02.07.2029
 Трансформаторы тока, LMZH-252
Общество с ограниченной ответственностью "ТУРБОАГРЕГАТ ИНЖИНИРИНГ" (ООО "ТУРБОАГРЕГАТ ИНЖИНИРИНГ"), г. Москва; Производственная площадка: XI’AN XD HIGH VOLTAGE APPARATUS CO., LTD. (КИТАЙ ) 		ОТ
МП 		8 лет
Отчет - RT_25 Анализ рынка поверки Красноярска

Красноярск - крупнейший промышленный и культурный центр Восточной Сибири, миллионный город на Енисее, а также столица зимнего студенческого спорта и тренировочная база олимпийских сборных России.

Одна из достопримечательностей этого славного города - часовня Параскевы Пятницы - когда-то была изображена на 10-рублевой бумажной купюре. Вообще, Красноярск славится своей древней архитектурой - церквями, музеями, памятниками, а также природными ландшафтами. Город по праву можно назвать одним из туристических центров Сибири. Мы расскажем вам главное об отдыхе в Красноярске: чем заняться, куда сходить и что посмотреть.

Красноярский край - субъект Российской Федерации, богатый природными ресурсами, благодаря которым здесь создан крупный металлургический комплекс: Красноярская ГЭС - Красноярский алюминиевый завод - Ачинский глиноземный комбинат - Красноярский металлургический завод. А группа компаний по добыче и обработке цветных металлов "Норильский никель" производит более 80% общероссийского объема никеля, 75% кобальта и более 90% платины.

Отчет "Анализ рынка поверки в Красноярске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Красноярск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (LMZH-252)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • LMZH-252
    		•  145 145 0 0 145 145 0

    Стоимость поверки Трансформаторы тока (LMZH-252)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом и на маркировочную табличку любым технологическим способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 3 «Методика (методы) измерений» паспорта.

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

    ГОСТ Р МЭК 61869-2-2015 «Национальный стандарт Российской Федерации. Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

    2651-007-49345236-2023 «Трансформаторы тока LMZH-252. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «ТУРБОАГРЕГАТ ИНЖИНИРИНГ» (ООО «ТУРБОАГРЕГАТ ИНЖИНИРИНГ»)

    ИНН 7714355724

    Адрес юридического лица: 119034, г. Москва, ул. Пречистенка, д. 40/2, стр. 1, эт. 5, помещ. ХХХ

    Изготовитель

    Общество с ограниченной ответственностью «ТУРБОАГРЕГАТ ИНЖИНИРИНГ» (ООО «ТУРБОАГРЕГАТ ИНЖИНИРИНГ»)

    ИНН 7714355724

    Адрес юридического лица: 119034, г. Москва, ул. Пречистенка, д. 40/2, стр. 1, эт. 5, помещ. ХХХ

    Производственная площадка:

    XI'AN XD HIGH VOLTAGE APPARATUS CO., LTD., Китай

    Адрес: NO.95, the 12th Fengcheng Road, Economic and Technological Development Zone, Xi'an, China

    Испытательный центр

    Общество с ограниченной ответственностью «Научно-исследовательский «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

    Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

    Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

    центр

    округ

    д. 60,

    3025232307,

    3025232317,

    3025232327,

    3025232337,

    3025232347,

    3025232357,

    3025232367,

    3025232377,

    3025232387,

    3025232397,

    3025232407,

    3025232417,

    3025232427,

    3025232437,

    3025232308,

    3025232318,

    3025232328,

    3025232338,

    3025232348,

    3025232358,

    3025232368,

    3025232378,

    3025232388,

    3025232398,

    3025232408,

    Регистрационный № 92544-24 Характер производства: серийное Дата утверждения акта испытаний, на основании которого принято решение об утверждении типа средств измерений: 25.04.2024

    Заводские, серийные номера или буквенно-цифровые обозначения средств измерений, изготовленных для испытаний и (или) представленных на испытания: 3025232299, 3025232300, 3025232301, 3025232302, 3025232303, 3025232304, 3025232305, 3025232306, 3025232316, 3025232326, 3025232336, 3025232346, 3025232356, 3025232366, 3025232376, 3025232386, 3025232396, 3025232406, 3025232416, 3025232426, 3025232436, Код идентификации производства средств измерений: ОС

    3025232309, 3025232310, 3025232311, 3025232312, 3025232313, 3025232314, 3025232315, 3025232319, 3025232320, 3025232321, 3025232322, 3025232323, 3025232324, 3025232325, 3025232329, 3025232330, 3025232331, 3025232332, 3025232333, 3025232334, 3025232335, 3025232339, 3025232340, 3025232341, 3025232342, 3025232343, 3025232344, 3025232345, 3025232349, 3025232350, 3025232351, 3025232352, 3025232353, 3025232354, 3025232355, 3025232359, 3025232360, 3025232361, 3025232362, 3025232363, 3025232364, 3025232365, 3025232369, 3025232370, 3025232371, 3025232372, 3025232373, 3025232374, 3025232375, 3025232379, 3025232380, 3025232381, 3025232382, 3025232383, 3025232384, 3025232385, 3025232389, 3025232390, 3025232391, 3025232392, 3025232393, 3025232394, 3025232395, 3025232399, 3025232400, 3025232401, 3025232402, 3025232403, 3025232404, 3025232405, 3025232409, 3025232410, 3025232411, 3025232412, 3025232413, 3025232414, 3025232415,

    3025232418, 3025232419, 3025232420, 3025232421, 3025232422, 3025232423, 3025232424, 3025232425,

    3025232428, 3025232429, 3025232430, 3025232431, 3025232432, 3025232433, 3025232434, 3025232435,

    3025232438, 3025232439, 3025232440, 3025232441, 3025232442

    УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июля 2024 г. № 1588

    Лист № 1

    Всего листов 4

    Регистрационный № 92531-24

    ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

    Вискозиметры стеклянные капиллярные эталонные

    Назначение средства измерений

    Вискозиметры стеклянные капиллярные эталонные (далее - вискозиметры) предназначены для применения в составе эталонных комплексов, предназначенных для хранения и передачи единицы кинематической вязкости жидкости (рабочих эталонов 1-го разряда) при проведении поверки и калибровки вискозиметров различных типов, а также для измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.

    Описание средства измерений

    Принцип действия основан на измерении времени истечения определенного объема исследуемой жидкости через капилляр вискозиметра под действием собственного веса и при постоянном контроле температуры.

    Вискозиметры состоят из трех соединенных между собой стеклянных трубок, в одной из которых расположен капилляр и измерительный резервуар, ограниченный двумя кольцевыми рисками.

    Вискозиметры представляют собой [/-образную стеклянную трубку.

    Вискозиметры изготавливают из химически стойкого лабораторного стекла. На широкой трубке каждого вискозиметра указан заводской номер и год выпуска. Вискозиметры маркируют путем нанесения на сферической поверхности измерительного резервуара его номинального значения объема, а также меток, определяющих измерительный резервуар вискозиметра.

    К вискозиметрам данного типа относятся вискозиметры стеклянные капиллярные эталонные с заводскими номерами 781206, 780420, 780418, 217, 780408, 760414, 040491, 740415, 131014, 328, 350893. Заводской номер в цифровом формате нанесен на широкую трубку вискозиметра методом ультразвуковой гравировки.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Общий вид вискозиметров представлен на рисунке 1.

    Пломбирование вискозиметра не предусмотрено.

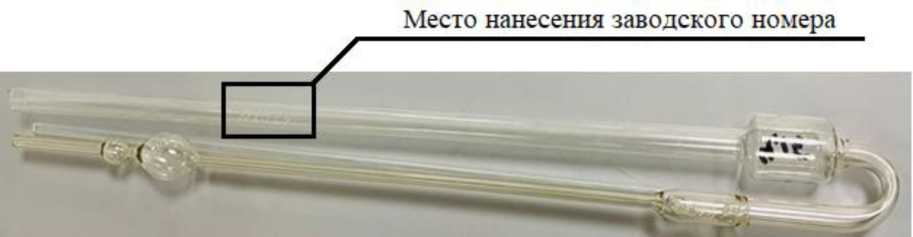

    Рисунок 1 - Общий вид вискозиметра

    Метрологические и технические характеристики

    Метрологические и основные технические характеристики вискозиметров представлены в таблицах 1 и 2.

    Таблица 1 - Метрологические характеристики

    Заводской номер вискозиметра

    Номинальное значение постоянной

    С, мм2/с2

    Диапазон измерений вязкости, мм2/с

    781206

    0,0017

    от 0,4 до 3,4

    780420

    0,005

    от 1 до 10

    780418

    0,017

    от 3,4 до 34,0

    217

    0,04

    от 8 до 80

    780408

    0,05

    от 10 до 100

    760414

    0,17

    от 34 до 340

    040491

    0,5

    от 100 до 1000

    740415

    131014

    1,7

    от 340 до 3400

    350893

    5,0

    от 1000 до 10000

    328

    Пределы допускаемой относительной погрешности измерения постоянной вискозиметра, %

    ± (0,0109-ln(C) + 0,1214) *, где С - номинальное значение постоянной вискозиметра, мм2/с2

    Отклонение постоянной вискозиметра от номинального значения, %, не более

    ± 30

    * не более 0,2 %

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации вискозиметров: - температура окружающего воздуха, °С

    от 18 до 22

    - относительная влажность воздуха, %

    от 30 до 80

    - атмосферное давление, кПа

    от 84,0 до 106,7

    Габаритные размеры (ДхШ), мм, не более

    55 X 610

    Масса, кг, не более

    0,2

    Средний срок службы, лет

    25

    Наработка до отказа, ч, не менее

    48000

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации Хд 2.842.001 РЭ типографическим способом.

    Комплектность средства измерений

    Таблица 3 - Комплектность вискозиметров

    Наименование

    Обозначение

    Количество

    Вискозиметр     стеклянный

    капиллярный эталонный

    заводские номера 781206, 780420, 780418,

    217, 780408, 760414, 040491, 740415, 131014, 328, 350893

    11 шт.

    Футляр для вискозиметров

    -

    3 шт.

    Руководство по эксплуатации

    Хд 2.842.001 РЭ

    1 экз.

    Сведения о методиках (методах) измерений

    приведены в п. 11 «Порядок работы» руководства по эксплуатации Хд 2.842.001 РЭ


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Росстандарта от 5 ноября 2019 г. № 2622.

    Правообладатель

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

    Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

    Телефон: (812) 251-76-01

    Факс: (812) 713-01-14

    Web-сайт: www.vniim.ru

    E-mail: info@vniim.ru

    Изготовитель

    Общество с ограниченной ответственностью «ТУРБОАГРЕГАТ ИНЖИНИРИНГ» (ООО «ТУРБОАГРЕГАТ ИНЖИНИРИНГ»)
    ИНН 7714355724
    Адрес юридического лица: 119034, г. Москва, ул. Пречистенка, д. 40/2, стр. 1, эт. 5, помещ. ХХХ
    Производственная площадка:
    XI'AN XD HIGH VOLTAGE APPARATUS CO., LTD., Китай
    Адрес: NO.95, the 12th Fengcheng Road, Economic and Technological Development Zone, Xi'an, China

    Испытательный центр

    Общество с ограниченной ответственностью «Научно-исследовательский «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
    Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
    Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)

    Правообладатель

    Общество с ограниченной ответственностью «ТУРБОАГРЕГАТ ИНЖИНИРИНГ» (ООО «ТУРБОАГРЕГАТ ИНЖИНИРИНГ»)
    ИНН 7714355724
    Адрес юридического лица: 119034, г. Москва, ул. Пречистенка, д. 40/2, стр. 1, эт. 5, помещ. ХХХ

    Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке электрического тока, пропорционального первичному току.

    Конструктивно трансформаторы состоят из магнитопроводов с намотанными на каждый из них вторичными обмотками, которые залиты эпоксидным компаундом так, что образуется монолитный изоляционный блок, в боковом приливе которого расположены зажимы вторичных обмоток. Трансформаторы относятся к шинным.

    Высоковольтная изоляция внутри трансформаторов обеспечивается за счет заполнения элегазом. Рабочее давление внутри трансформаторов контролируется датчиком плотности элегаза. Для обеспечения безопасности при повышении давления свыше допустимых значений предусмотрен предохранительный клапан с разрывной мембраной.

    Трансформаторы идут в составе модулей и предназначены для установки в комплектные распределительные устройства элегазовые (далее - КРУЭ) внутренней и наружной установки и являются комплектующими изделиями.

    Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.

    Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.

    Место нанесения

    заводского номера

    Место нанесения знака утверждения типа

    Внешний вид. Трансформаторы тока (LMZH-252), http://oei-analitika.ru

    Рисунок 1 - Общий вид трансформаторов с указанием, места нанесения знака утверждения типа, места нанесения заводского номера


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор тока

    LMZH-252

    1 шт.

    Паспорт

    -

    1 экз.


    Таблица 1 -

    Наименование характеристики

    Значение

    Номинальное напряжение ином, кВ

    245

    Номинальная частота, Гц

    50

    Номинальный первичный ток /1ном, А

    от 2000 до 3000

    Номинальный вторичный ток /гном, А

    1

    Количество вторичных обмоток для измерений

    до 2

    Количество вторичных обмоток для защиты

    от 2 до 3

    Класс точности вторичных обмоток:

    • - для измерений и учета по ГОСТ 7746-2015

    • - для защиты по ГОСТ Р МЭК 61869-2-2015

    0,2; 0,2S

    10PR

    Номинальная вторичная нагрузка с коэффициентом мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А

    от 10 до 30

    Номинальная предельная кратность вторичных обмоток для защиты

    30

    Номинальный коэффициент безопасности приборов вторичных обмоток для измерений

    5

    Таблица 2 - Основные технические

    Наименование характеристики

    Значение

    Габаритные размеры (длинахширинахвысота), мм, не более

    819x680x701

    Масса, кг, не более

    170

    Рабочие условия измерений:

    - температура окружающей среды, °С

    от +1 до +35

    Средняя наработка до отказа, ч

    263000

    Средний срок службы, лет

    30


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
