Номер по Госреестру СИ: 92525-24
92525-24 Хромато-масс-спектрометр жидкостный
(LC-TQ 5200)
Назначение средства измерений:
Хромато-масс-спектрометр жидкостный LC-TQ 5200 (далее - хромато-масс-спектрометр) предназначен для разделения сложных смесей на компоненты и измерения их содержания в органических и неорганических смесях веществ.
Внешний вид.
Хромато-масс-спектрометр жидкостный
Рисунок № 1
Внешний вид.
Хромато-масс-спектрометр жидкостный
Рисунок № 2
Общие сведения
Дата публикации - 04.07.2024
Срок свидетельства -
Номер записи - 194368
ID в реестре СИ - 1417412
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Guangzhou Hexin Instrument Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1577 от 2024.07.01 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Хромато-масс-спектрометр жидкостный (LC-TQ 5200)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Хромато-масс-спектрометр жидкостный (LC-TQ 5200)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Хромато-масс-спектрометр жидкостный (LC-TQ 5200)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Хромато-масс-спектрометр оснащен встроенным программным обеспечением (далее -ПО), позволяющим проводить настройку и контроль процесса измерений, осуществлять сбор и обработку экспериментальных данных.
Изготовителем не предусмотрена визуализация идентификационных данных встроенного ПО хромато-масс-спектрометра.
Уровень защиты встроенного ПО хромато-масс-спектрометра от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Влияние встроенного ПО на метрологические характеристики хромато-масс-спектрометра учтено при нормировании метрологических характеристик.
Хромато-масс-спектрометр оснащен внешним ПО, позволяющим устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику прибора.
Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Влияние внешнего ПО на метрологические характеристики учтено при нормировании метрологических характеристик хромато-масс-спектрометра.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Hexin LC-TQ Software |
|
Номер версии (идентификационный номер ПО), не ниже |
V1.0.1.12 t |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПрименение хромато-масс-спектрометра в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТехническая документация фирмы «Guangzhou Hexin Instrument Co., Ltd.», Китай.
ПравообладательФирма «Guangzhou Hexin Instrument Co., Ltd.», Китай
Адрес: No. 16, Xinrui Road, Guangzhou Science City, Huangpu District, Guangzhou City 510535, China
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия хромато-масс-спектрометра основан на разделении компонентов анализируемой пробы на колонке в потоке жидкой подвижной фазы и последующем их детектировании масс-спектрометрическим детектором.
Хромато-масс-спектрометр состоит из высокоэффективного жидкостного хроматографа LC 2000 (далее - хроматограф), масс-спектрометрического детектора с тройным квадруполем (далее - масс-спектрометр), механического насоса и генератора азота.
Хроматограф включает в себя автосамплер, термостат для колонок, четырехканальный насос с градиентом на стороне низкого давления с функцией дегазатора, поддон с растворителями. Автосамплер и термостат колонок находятся в одном корпусе. Автосамплер укомплектован двумя поддонами для виал.
Масс-спектрометрический детектор с тройным квадруполем включает в себя источник ионизации, модуль переноса ионов, два квадрупольных масс-фильтра, ячейку соударений, детектор, молекулярный насос.
Для создания ионов газа из жидких образцов используется источник ионов ESI (элек-трораспылительная ионизация). Источник ионов имеет два режима работы: режим положительных ионов и режим отрицательных ионов.
Заряженные ионы из источника ионизации через модуль переноса ионов попадают в первый квадруполь, предназначенный для отделения ионов-предшественников (родительские ионы) по значениям m/z, после чего поступают в соударительную ячейку. В ячейке при столкновении ионов с газом соударения происходит фрагментация и образуются ионы-продукты (дочерние ионы), которые в числе других фрагментов попадают на второй квадруполь и разделяются по значениям m/z. Далее отсеянные дочерние ионы поступают в детектор и происходит регистрация сигналов детектирования.
Механический насос используется для создания вакуума первой ступени, а молекулярный для высокого вакуума.
Общий вид хромато-масс-спектрометра представлен на рисунке 1.
Общий вид информационной таблички (шильда) представлен на рисунке 2.
К данному типу средств измерений относится хромато-масс-спектрометр жидкостный LC-TQ 5200, сер. № LCTQ5200PG0035.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесен лазерным способом на информационную табличку на заднюю панель корпуса масс-спектрометра.
Пломбирование и нанесение знака поверки на средство измерений не предусмотрено.

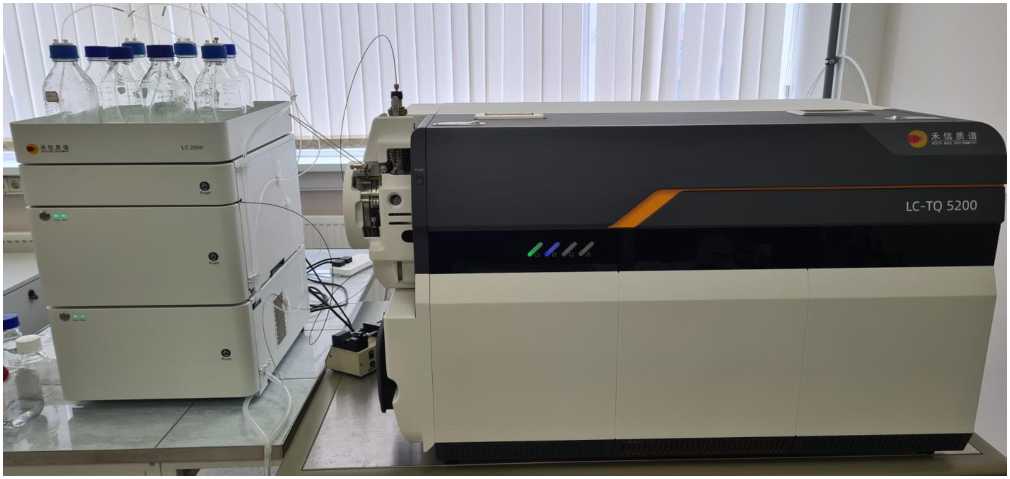

Рисунок 1 - Общий вид хромато-масс-спектрометра жидкостного LC-TQ 5200

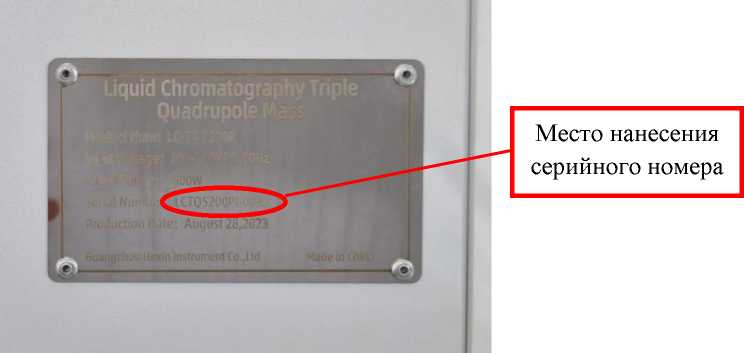

Рисунок 2 - Вид информационной таблички с серийным номером
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Хромато-масс-спектрометр жидкостный в составе: |
LC-TQ 5200 |
1 шт. |
|
- масс-спектрометр |
- |
1 шт. |
|
- генератор азота |
- |
1 шт. |
|
- механический насос |
- |
1 шт. |
|
- хроматограф жидкостный в составе: |
LC 2000 |
1 шт. |
|
- автосамплер с термостатом колонок |
- |
1 шт. |
|
- четырехканальный насос |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 2 - Метрологические характеристики хромато-масс-спектрометра
|
Наименование характеристики |
Значение |
|
Диапазон массовых чисел, а.е.м. |
от 4 до 1500 |
|
Отношение сигнал/шум, не менее: - при дозировании 1 пг резерпина в режиме "электроспрей", положительная ионизация, при отслеживании множественных реакций (MRM) по пику дочернего иона m/z 195,1 (m/z родительского иона 609,3) |
500:1 |
|
Предел допускаемых значений относительного среднего квадратического отклонения (СКО) выходного сигнала, % | |
|
- времени удерживания |
1 |
|
- площади пика |
10 |
Таблица 3 - Технические
-масс-
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Условия эксплуатации (в закрытых помещениях): | |
|
- температура окружающей среды, °С |
от +17 до +29 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа (мм рт. ст.) |
от 84,0 до 106,7 (от 630 до 800) |
|
Средний срок службы, лет |
8 |
|
Средняя наработка до отказа, ч |
10 000 |
Таблица 4 - Технические
-масс-
|
Наименование блока |
Наименование характеристики и ее значение | |
|
Габаритные размеры (Д х Ш х В), мм, не более |
Масса, кг, не более | |
|
Масс-спектрометр |
1160х760х820 |
165 |
|
Хроматограф |
430х500х600 |
75 |
