Номер по Госреестру СИ: 92521-24
92521-24 Анализатор хроматографический
(IATROSCAN MK-7s)
Назначение средства измерений:
Анализатор хроматографический IATROSCAN MK-7s (далее - анализатор) предназначен для измерений содержания компонентов в различных веществах методом тонкослойной хроматографии.
Внешний вид.
Анализатор хроматографический
Рисунок № 1
Внешний вид.
Анализатор хроматографический
Рисунок № 2
Внешний вид.
Анализатор хроматографический
Рисунок № 3
Общие сведения
Дата публикации - 04.07.2024
Срок свидетельства -
Номер записи - 194364
ID в реестре СИ - 1417408
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
IATROSCAN MK-7s,
Производитель
Изготовитель - Фирма "SES GmbH (Ltd) Analysesysteme"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, типам СИ и наименованиям владельцев.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1577 от 2024.07.01 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Анализатор хроматографический (IATROSCAN MK-7s)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Бесплатный
Кто поверяет Анализатор хроматографический (IATROSCAN MK-7s)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 2 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Анализатор хроматографический (IATROSCAN MK-7s)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализатор оснащен программным обеспечением (далее - ПО), которое состоит из двух модулей.
Первый модуль установлен в микропроцессоре анализатора и предназначен для осуществления контроля процесса измерений и управления анализатором.
Второй модуль устанавливается на персональный компьютер и предназначен для осуществления сбора, обработки и хранения результатов измерений, а также их передачи на внешние носители.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО анализатора приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
i-ChromStar |
|
Номер версии ПО (идентификационный номер ПО) |
6.Х* |
|
Цифровой идентификатор ПО |
- |
|
* Х принимает значения от 0 до 9 | |
Влияние программного обеспечения на метрологические характеристики анализатора учтено при нормировании характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Эксплуатация прибора» руководства по эксплуатации.
Применение анализатора в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 10 июня 2021 г. № 988 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах»;
Техническая документация фирмы «SES GmbH (Ltd) Analysesysteme», Германия.
ПравообладательФирма «SES GmbH (Ltd) Analysesysteme», Германия Адрес: Friedhofstrasse 7-9 - 55234 Bechenheim, Germany
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия анализатора основан на методе тонкослойной хроматографии.
Используя устройство для нанесения пробы Spotter, анализируемый образец наносят на кварцевый стержень CHROMAROD, устанавливают в держатель стержней SD-6 и помещают в проявочную камеру DT-150, в которой происходит разделение компонентов пробы под действием проявляющего растворителя. Стержень с разделенными компонентами пробы устанавливается в специальный держатель анализатора, который перемещается через водородное пламя пламенно-ионизационного детектора с заданной постоянной скоростью. Компоненты пробы под действием водородного пламени ионизируются, в результате чего возникает ионный ток между электродами пламенно-ионизационного детектора, который пропорционален количеству анализируемых компонентов. Проведение количественного анализа осуществляется путем построения градуировочных зависимостей для определяемых компонентов, качественного - по времени детектирования компонентов в условиях проведения анализа.
Конструктивно анализатор представляет собой настольный лабораторный прибор, состоящий из системы ввода пробы, системы подачи газообразного водорода и воздушной смеси, пламенно-ионизационного детектора, усилителя-преобразователя тока, системы управления и устройства обработки данных.
Корпус анализатора изготовлен из металлического сплава и пластмассы, окрашен в соответствии с технической документацией производителя.
К настоящему типу средств измерений относится анализатор хроматографический IATROSCAN MK-7s, зав. № EAS015-23F.
Анализатор имеет заводской номер, расположенный на задней панели. Заводской номер нанесен типографским способом на несъемную клейкую этикетку и представлен в буквенно-цифровом формате: № EAS015-23F. Нанесение знака поверки на анализатор не предусмотрено.
Общий вид анализатора представлен на рисунке 1. Место нанесения заводского номера на анализатор представлено на рисунке 2.

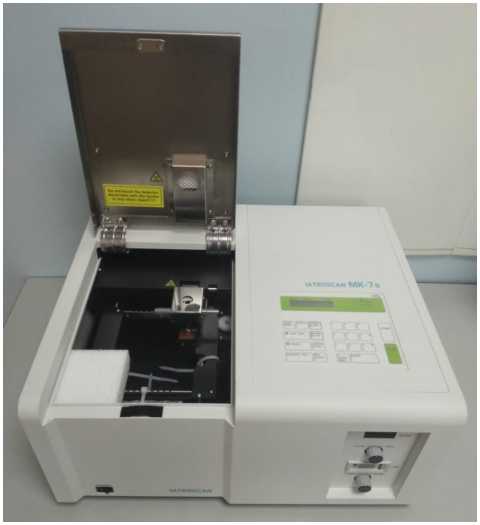

Рисунок 1 - Общий вид анализатора хроматографического IATROSCAN MK-7s
ж
------------------------------------------------1\ Место нанесения Ц заводского номера Г _

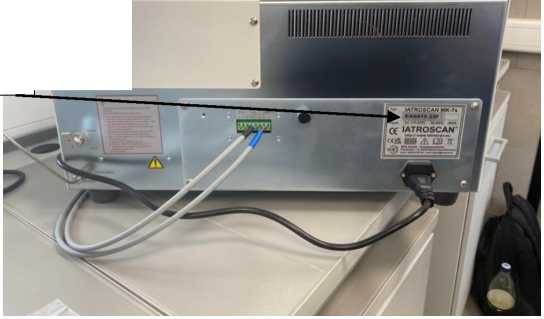

Рисунок 2 - Место нанесения заводского номера на анализатор хроматографический IATROSCAN MK-7s
Пломбирование анализатора не предусмотрено. Конструкция анализатора обеспечивает ограничение доступа к частям анализатора, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Анализатор хроматографический |
IATROSCAN MK-7s |
1 шт. |
|
Держатель стержней |
SD-6 |
1 шт. |
|
Проявочная камера |
DT-150 |
1 шт. |
|
Кварцевые стержни |
CHROMAROD |
10 шт. |
|
Устройство для нанесения пробы |
Spotter |
1 шт. |
|
Персональный компьютер |
ПК |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Руководство по программному обеспечению i-Chromstar |
РЭ ПО |
1 экз. |
|
Программное обеспечение |
ПО |
1 шт. |
|
Методика поверки |
- |
1 экз. |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала, мВ, не более |
0,2 |
|
Предел детектирования гексадекана, г/с, не более |
2^10-10 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала (площади пика), % |
10 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более - высота |
270 |
|
- ширина |
520 |
|
- длина |
440 |
|
Масса, кг, не более |
25,5 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50/60 |
|
Потребляемая мощность, В^А, не более |
50 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
