Номер по Госреестру СИ: 92520-24
92520-24 Полуприцепы-цистерны
(Обозначение отсутствует)
Назначение средства измерений:
Полуприцепы-цистерны (далее - ИИЦ) предназначены для измерений объема светлых и темных нефтепродуктов, нефти и других жидкостей за исключением пищевых.
Внешний вид.
Полуприцепы-цистерны
Рисунок № 1
Внешний вид.
Полуприцепы-цистерны
Рисунок № 2
Внешний вид.
Полуприцепы-цистерны
Рисунок № 3
Внешний вид.
Полуприцепы-цистерны
Рисунок № 4
Внешний вид.
Полуприцепы-цистерны
Рисунок № 5
Внешний вид.
Полуприцепы-цистерны
Рисунок № 6
Внешний вид.
Полуприцепы-цистерны
Рисунок № 7
Внешний вид.
Полуприцепы-цистерны
Рисунок № 8
Внешний вид.
Полуприцепы-цистерны
Рисунок № 9
Внешний вид.
Полуприцепы-цистерны
Рисунок № 10
Общие сведения
Дата публикации - 03.07.2024
Срок свидетельства - 01.07.2029
Номер записи - 194363
ID в реестре СИ - 1417407
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация 928111-02/38, модификация 928111-02/32, модификация 928111-01/32, модификация 928010-03/28, модификация 928010-01/28, модификации 928111/32, модификации 928111-02/32, модификации 928111-02/31, модификации 928111-01/32, модификации 928010-01/32,
Производитель
Изготовитель - Общество с ограниченной ответственностью "БОНУМ ТРАСТ" (ООО "БОНУМ ТРАСТ")
Страна - РОССИЯ
Населенный пункт - Ростовская область, г. Новочеркасск
Уведомление о начале осуществления предпринимательской деятельности -
"Справочник географических объектов" представляет собой таблицу, состоящую из 13 колонок и 1112 строк. Справочник используется в проекте "ОЕИ Аналитика" для построения отчетов, связанных с географической привязкой исследуемого объекта и отображения его на карте. Кроме того, данный справочник позволяется осуществлять привязку друг к другу разрозненных таблиц разных баз данных, например, по городу или региону. В таблице присутствуют такие географические понятия, как: субъект РФ, регион, район, город, широта, долгота, федеральный округ и т.д.
Бесплатный
Статистика
Кол-во поверок - 30
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1577 от 2024.07.01 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Полуприцепы-цистерны (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "БОНУМ ТРАСТ" (ООО "БОНУМ ТРАСТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92520-24 01.07.2029 |
Полуприцепы-цистерны, Обозначение отсутствует Общество с ограниченной ответственностью "БОНУМ ТРАСТ" (ООО "БОНУМ ТРАСТ") (РОССИЯ Ростовская область, г. Новочеркасск) |
ОТ МП |
2 года |
Кто поверяет Полуприцепы-цистерны (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЮМЦ" (РОСС RU.0001.310296) | 30 | 30 | 29 | 1 | 0 | 30 | 29 | 1 |
Стоимость поверки Полуприцепы-цистерны (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа и заводской номер ППЦ в виде цифро-буквенного обозначения в количестве семнадцати символов, состоящего из комбинации букв латинского алфавита и арабских цифр, нанесены методом фотопечати на информационную табличку, общий вид которой представлен на рисунке 5, расположенную с правой стороны по ходу движения в передней части ППЦ, в месте, указанном на рисунке 4.Общий вид ППЦ представлен на рисунках 1, 2, 3.
Рисунок 1 - Общий вид полуприцепа-цистерны 928010-01/35

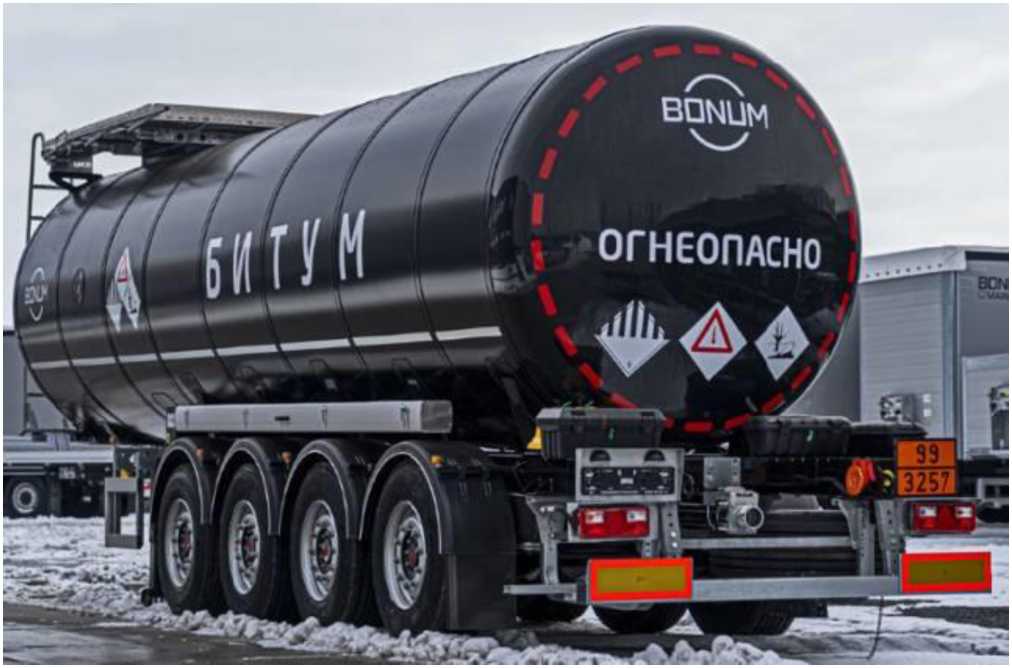

Рисунок 2 - Общий вид полуприцепа-цистерны 928111-02/31
Рисунок 3 - Общий вид полуприцепа-цистерны 928111-03/31
Место
расположения информационной таблички

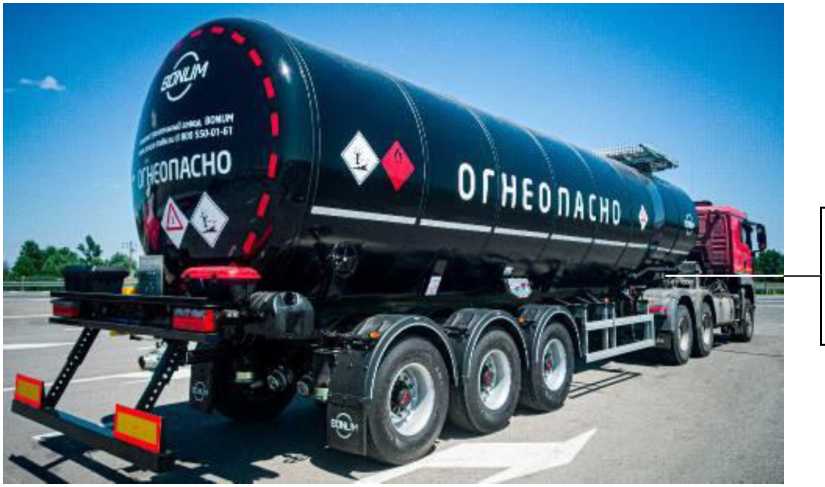

Рисунок 4 - Место расположения информационной таблички
1 - место нанесения заводского номера
2 - место нанесения знака утверждения типа
Рисунок 5 - Общий вид информационной таблички
|
1 се. вг | ||
|
тс |
м«ой .anj’THv | |
|
< 1 ол | ||
|
■ _____________________________ | ||
|
••4 . |
1 | |
|
. <Х1 | ||
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках 6-9. Знак поверки наносится ударным способом на заклепку, крепящую указатель уровня налива.
Б
Верхний борт j ijucmepiibi
по и.Hi нинесения знака поверки
Рисунок 6 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки
Указатель уровня
Верхний борт
• \ хазате,1ь уровня
Рисунок 7 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в горловине цистерны, обозначение места нанесения знака поверки
Рисунок 8 - Схема пломбировки от несанкционированного изменения положения усиленного указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки
Рисунок 9 - Схема пломбировки от несанкционированного изменения положения регулируемого указателя уровня налива, обозначение места нанесения знака поверки
Таблица 1 -
|
Наименование характеристики |
Значение | ||||||
|
Модификация ППЦ |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
|
Номинальная вместимость, дм3 |
27000 |
28000 |
29000 |
30000 |
31000 |
32000 |
33000 |
Таблица 2 -
|
Наименование характеристики |
Значение | ||||||
|
Модификация ППЦ |
34 |
35 |
36 |
38 |
40 |
42 |
45 |
|
Номинальная вместимость, дм3 |
34000 |
35000 |
36000 |
38000 |
40000 |
42000 |
45000 |
Таблица 3 -
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 |
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
18800 |
|
Длина, мм, не более |
16000 |
|
Высота, мм, не более |
4000 |
|
Ширина, мм, не более |
2550 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +40 |
Знак утверждения типа наносится
на титульный лист Руководства по эксплуатации печатным способом и методом фотопечати на маркировочную табличку, расположенную с правой стороны по ходу движения в передней части ППЦ.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах 2.3 и 3 Руководств по эксплуатации 77280033.29.20.008.РЭ.01 «ПОЛУПРИЦЕП-ЦИСТЕРНА ДЛЯ ПЕРЕВОЗКИ ТЕМНЫХ НЕФТЕПРОДУКТОВ ТИП 928010, 928111 Руководство по эксплуатации» и 77280033.29.20.009.РЭ.01 «ПОЛУПРИЦЕП-ЦИСТЕРНА ДЛЯ ПЕРЕВОЗКИ СВЕТЛЫХ НЕФТЕПРОДУКТОВ ТИП 928010, 928111 Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (Часть 3);
ТУ 29.20.23-003-77280033-2023 Полуприцепы-цистерны тип 928010, 928111.
Технические условия.
Правообладатель«БОНУМ ТРАСТ»
город Новочеркасск,
Общество с ограниченной ответственностью (ООО «БОНУМ ТРАСТ»)
Юридический адрес: 346404, Ростовская обл., г.о.
г. Новочеркасск, Харьковское ш., д. 10
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Принцип действия ППЦ основан на заполнении их жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоят из стальной сварной цистерны с постоянным или переменным сечением круглой формы, установленной и закрепленной на шасси при помощи сварных и болтовых соединений. Цистерна может иметь теплоизоляцию. Ходовая часть ППЦ состоит из тележки с пневматической подвеской осей, тормозной системы с антиблокировочным устройством (АБС), тормоза стояночного, опор стояночных и электрооборудования. ППЦ является транспортной мерой полной вместимости (далее - ТМ) и может состоять из нескольких герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция ППЦ оборудована заливной горловиной. Указатель уровня налива из металлического уголка установлен в заливной горловине или полости цистерны.
ППЦ изготавливаются по заказу в любой цветовой гамме.
На корпусе ППЦ размещены надписи «ОГНЕОПАСНО», знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Технологическое оборудование предназначено для операций налива-слива
нефтепродуктов и включает в себя:
-
- горловину с указателем уровня;
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие;
-
- насос, датчик уровня, оборудование для нижнего налива (по дополнительному заказу).
ППЦ имеют модификации: 928010-01/27; 928010-01/28; 928010-01/29; 928010-01/30; 928010-01/31; 928010-01/32; 928010-01/33; 928010-01/34; 928010-01/35; 928010-01/36; 92801001/38; 928010-01/40; 928010-01/42; 928010-01/45; 928010-02/27; 928010-02/28; 928010-02/29; 928010-01/30; 928010-02/31; 928010-02/32; 928010-02/33; 928010-02/34; 928010-02/35; 92801002/36; 928010-02/38; 928010-02/40; 928010-02/42; 928010-02/45; 928010-03/27; 928010-03/28; 928010-03/29; 928010-03/30; 928010-03/31; 928010-03/32; 928010-03/33; 928010-03/34; 92801003/35; 928010-03/36; 928010-03/38; 928010-03/40; 928010-03/42; 928010-03/45; 928111-01/27; 928111-01/28; 928111-01/29; 928111-01/30; 928111-01/31; 928111-01/32; 928111-01/33; 92811101/34; 928111-01/35; 928111-01/36; 928111-01/38; 928111-01/40; 928111-01/42; 928111-01/45; 928111-02/27; 928111-02/28; 928111-02/29; 928111-02/30; 928111-02/31; 928111-02/32; 92811102/33; 928111-02/34; 928111-02/35; 928111-02/36; 928111-02/38; 928111-02/40; 928111-02/42; 928111-02/45; 928111-03/27; 928111-03/28; 928111-03/29; 928111-03/30; 928111-03/31; 92811103/32; 928111-03/33; 928111-03/34; 928111-03/35; 928111-03/36; 928111-03/38; 928111-03/40; 928111-03/42; 928111-03/45, которые отличаются количеством осей шасси, видом транспортируемых жидкостей и номинальной вместимостью ППЦ.
Структура условного обозначения модификации ППЦ:
-
[1]-[2]/[3], где:
-
[1] - шасси: 928010 (трехосное шасси), 928111 (четырехосное шасси);
-
[2] - вид транспортируемой жидкости: 01, 02, 03;
-
[3] - номинальная вместимость ППЦ: 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 38, 40, 42, 45.
Знак утверждения типа и заводской номер ППЦ в виде цифро-буквенного обозначения в количестве семнадцати символов, состоящего из комбинации букв латинского алфавита и арабских цифр, нанесены методом фотопечати на информационную табличку, общий вид которой представлен на рисунке 5, расположенную с правой стороны по ходу движения в передней части ППЦ, в месте, указанном на рисунке 4.
Общий вид ППЦ представлен на рисунках 1, 2, 3.

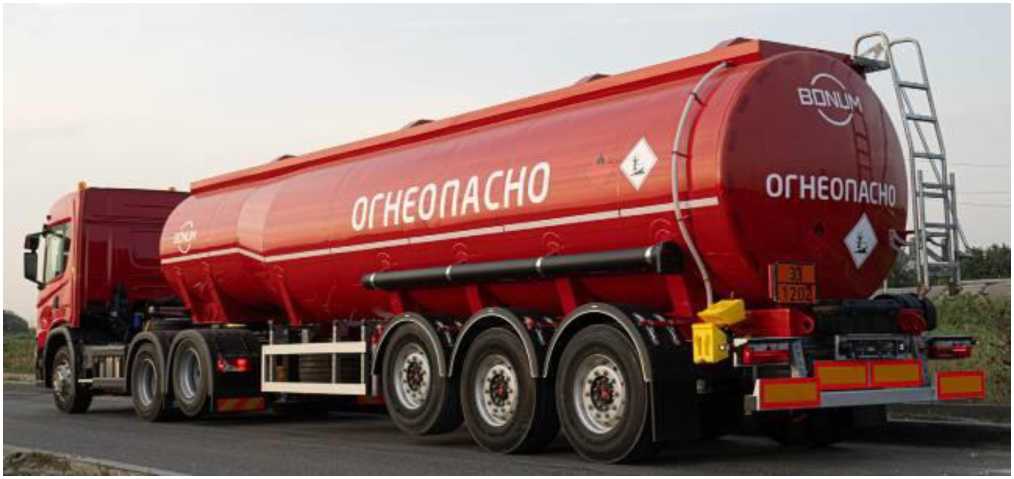

Рисунок 1 - Общий вид полуприцепа-цистерны 928010-01/35

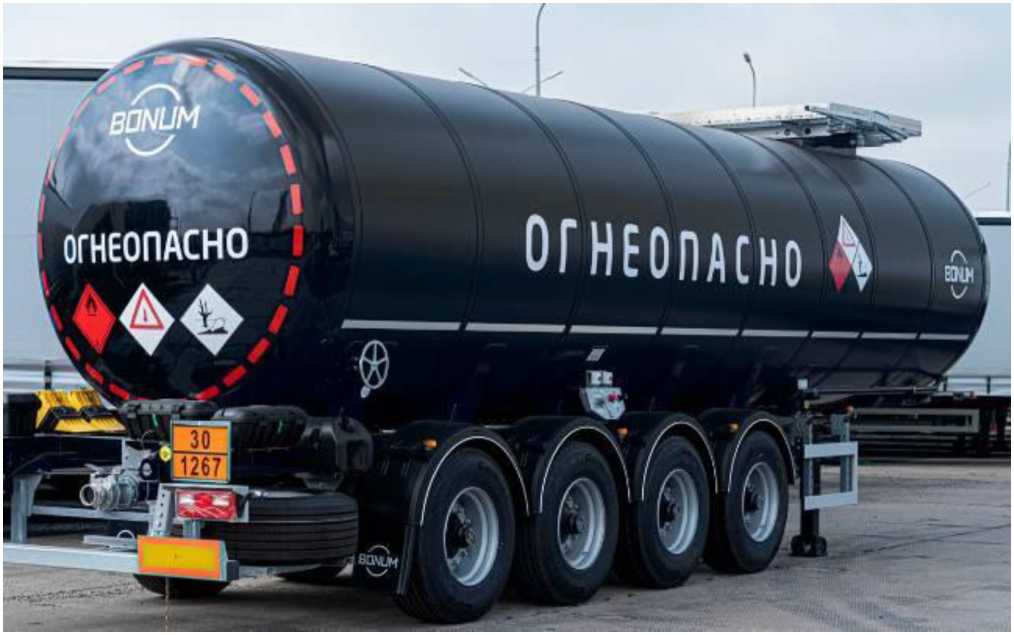

Рисунок 2 - Общий вид полуприцепа-цистерны 928111-02/31
Рисунок 3 - Общий вид полуприцепа-цистерны 928111-03/31
Место
расположения информационной таблички
Рисунок 4 - Место расположения информационной таблички
1 - место нанесения заводского номера
2 - место нанесения знака утверждения типа

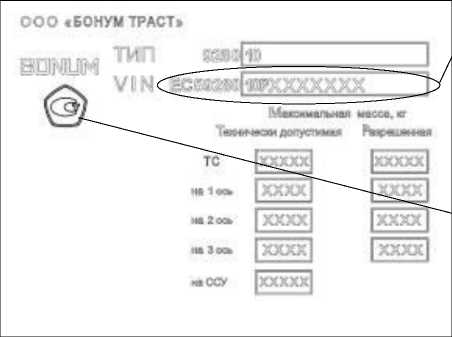

Рисунок 5 - Общий вид информационной таблички
|
1 се. вг | ||
|
тс |
м«ой .anj’THv | |
|
< 1 ол | ||
|
■ _____________________________ | ||
|
••4 . |
1 | |
|
. <Х1 | ||
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках 6-9. Знак поверки наносится ударным способом на заклепку, крепящую указатель уровня налива.
Б
Верхний борт j ijucmepiibi
по и.Hi нинесения знака поверки

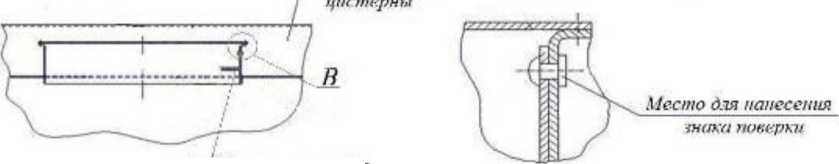

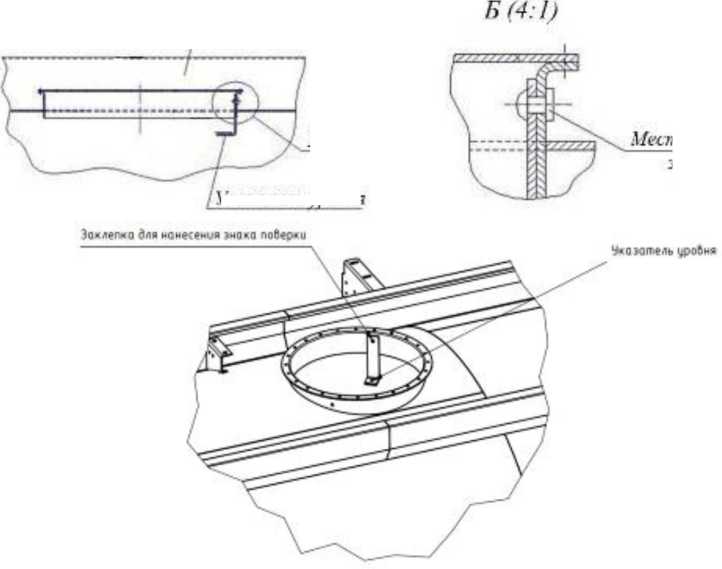

Рисунок 6 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки
Указатель уровня
Верхний борт
• \ хазате,1ь уровня

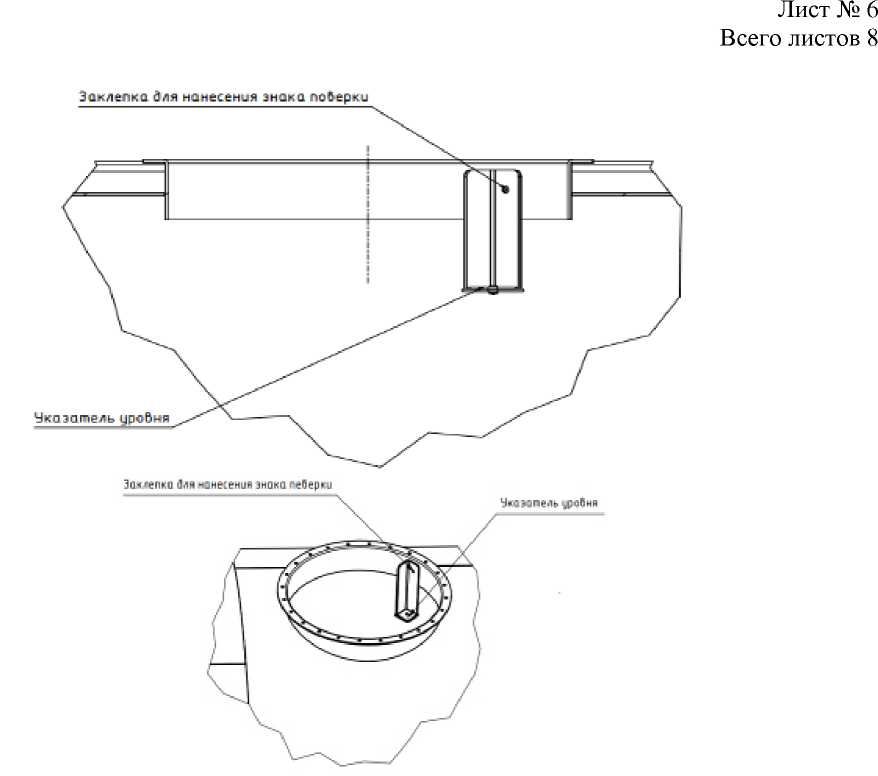

Рисунок 7 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в горловине цистерны, обозначение места нанесения знака поверки

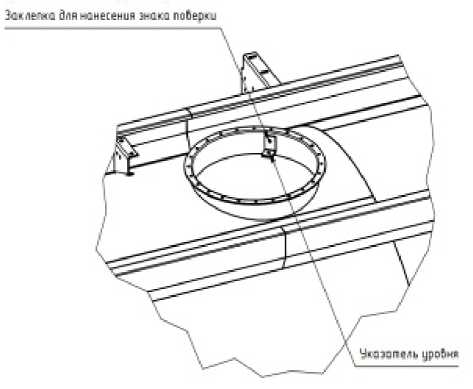

Рисунок 8 - Схема пломбировки от несанкционированного изменения положения усиленного указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки

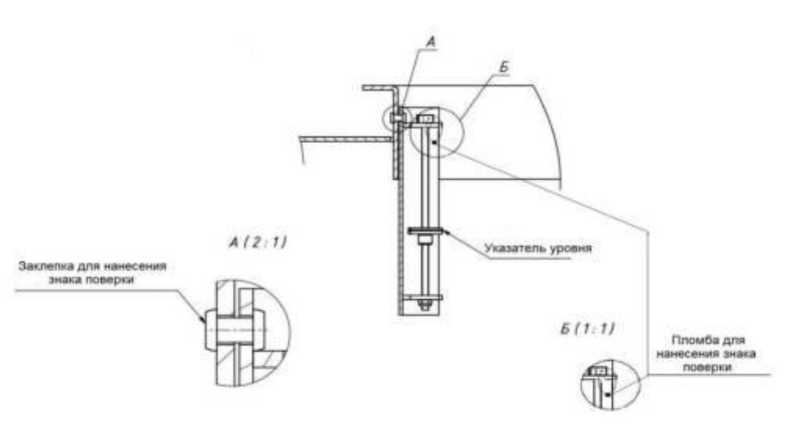

Рисунок 9 - Схема пломбировки от несанкционированного изменения положения регулируемого указателя уровня налива, обозначение места нанесения знака поверки
Таблица 1 -
|
Наименование характеристики |
Значение | ||||||
|
Модификация ППЦ |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
|
Номинальная вместимость, дм3 |
27000 |
28000 |
29000 |
30000 |
31000 |
32000 |
33000 |
Таблица 2 -
|
Наименование характеристики |
Значение | ||||||
|
Модификация ППЦ |
34 |
35 |
36 |
38 |
40 |
42 |
45 |
|
Номинальная вместимость, дм3 |
34000 |
35000 |
36000 |
38000 |
40000 |
42000 |
45000 |
Таблица 3 -
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 |
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
18800 |
|
Длина, мм, не более |
16000 |
|
Высота, мм, не более |
4000 |
|
Ширина, мм, не более |
2550 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +40 |
