Принцип действия весов основан на преобразовании деформаций упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков преобразуются в цифровые при помощи аналогово-цифрового преобразователя и значение массы груза с указанием цены и стоимости отображается на цифровом дисплее прибора.

Весы состоят из корпуса, включающего в себя грузоприемное устройство (ГПУ) с весоизмерительными тензорезисторными датчиками, и электронной части.

Весы имеют встроенный блок клавиатуры или сенсорную панель, жидкокристаллический или светодиодный дисплей.

Электронная часть осуществляет обработку измерительного сигнала, поступающего от тензодатчика, и представление результата взвешивания с указанием стоимости на основном дисплее и дисплее покупателя (задняя панель).

В весах используются:

• -  датчики весоизмерительные тензорезисторные IL, AM, производства фирмы «Keli SENSING TECHNOLOGY (Ningbo) Co., Ltd, Китай (номер в Федеральном информационном фонде 77382-20);

• -  датчики весоизмерительные тензорезисторные типа L6B, L6C, L6D, L6H5, L6J, L6J1, L6L, L6N, L6E, L6E3, L6F, L6G, L6Q, L6T, L6W, производства фирмы «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», Китай (номер в Федеральном информационном фонде 55198-19);

• -  датчики весоизмерительные тензорезисторные типа Уралвес К-Б-10А, Уралвес-К-Б-14А, Уралвес К-Б-10В, Уралвес К-Б-10Г, производства фирмы ООО "Вектор-ПМ", г.Пермь (номер в Федеральном информационном фонде 75852-19);

• -  датчики весоизмерительные тензорезисторные типа Т24АМ2, Т40А, Т50М1, Т50М3, Т60АМ1, производства фирмы Акционерное общество «Весоизмерительная компания «Тензо-М» (АО «ВИК «Тензо-М»), Московская область, г.о. Люберцы, д.п. Красково (номер в Федеральном информационном фонде 53838-13);

Весы выпускаются однодиапазонными в семи модификациях, отличающихся значениями максимальной нагрузки и ценой поверочного деления.

Весы при заказе имеют обозначение вида Промвес-ЭТ-Мах[1]-Х, где Промвес-ЭТ - обозначение типа;

Max - максимальная нагрузка весов, кг;

[1] - размер ГПУ (длина х ширина), м;

Х - конструктивное исполнение:

О - дисплей на стойке;

К - дисплей на корпусе весов;

Д - грузоприемное устройство снизу;

С - сенсорный дисплей самообслуживания;

В - выносной дисплей либо исполнение без дисплея;

П - с печатью этикеток;

Т - контрольные весы.

Исполнения весов «С», «П», «Д» могут быть оборудованы сканером штрих-кодов по требованию заказчика.

В весах предусмотрены следующие устройства и функции по ГОСТ OIML R 76-1-2011:

• - устройство первоначальной установки нуля весов (п. Т.2.7.2.4);

• - устройство слежения за нулем (п. Т.2.7.3);

• - устройство полуавтоматической установки нуля (п. Т.2.7.2.2);

• - устройство выборки массы тары (п. Т.2.7.4);

• - устройство предварительного задания массы тары (п. Т.2.7.5);

• - устройство установки весов по уровню (п. Т.2.7.1);

• - вычисление стоимости по массе и цене;

• - сигнализации о перегрузке.

На ГПУ установлена маркировочная табличка, содержащая следующую информацию:

• - наименование предприятия-изготовителя;

• - обозначение весов;

• - заводской номер весов;

• - класс точности весов;

• - значение максимальной нагрузки (Max);

• - значение минимальной нагрузки (Min);

• - значение поверочного деления (e);

• - значение действительной цены деления (d);

• - знак утверждения типа;

• - год выпуска.

Маркировочная табличка весов прикрепляется на корпус весов сбоку. Общий вид маркировочной таблички, место нанесения заводского номера и знака утверждения типа представлены на рисунке 3.

Корпус весов изготавливают из пластика, окрашиваемого в цвета, которые определяет изготовитель. ГПУ весов изготавливают из металла, не окрашивается.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения указан на маркировочной табличке, расположенной на ГПУ, водостойким маркером.

Для защиты весов от непреднамеренных и преднамеренных изменений изготовителем предусмотрена пломбировка корпуса. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Общий вид весов представлен на рисунке 1, схема пломбировки - на рисунке 2, место нанесения знака утверждения типа и заводского номера - на рисунке 3.

- дисплей на корпусе весов

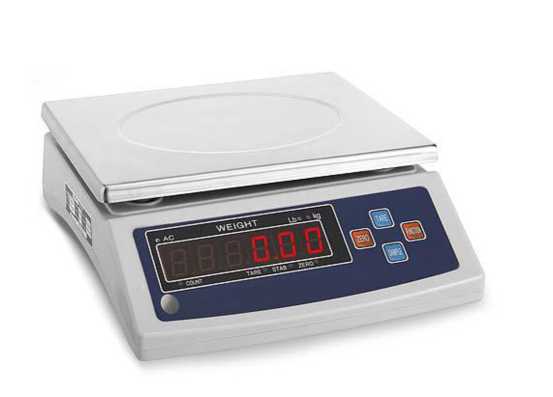

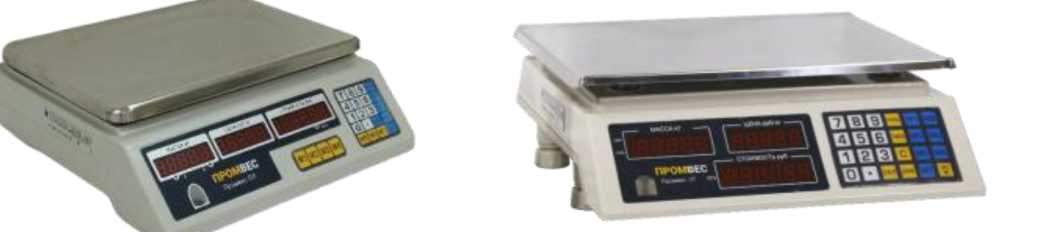

а) Модификация К

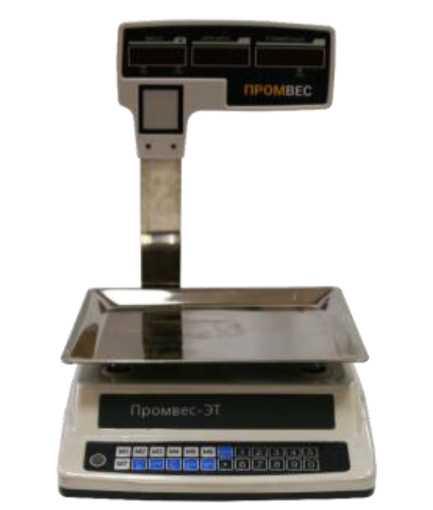

б) Модификация О - дисплей на стойке

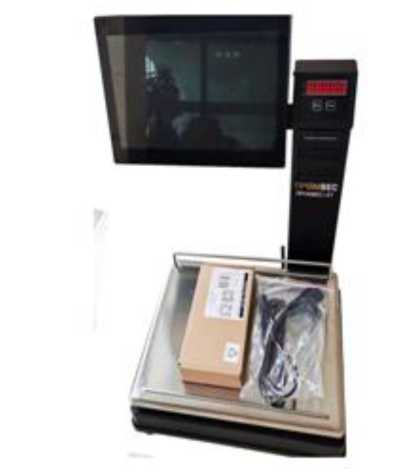

в) Модификация С - сенсорный дисплей самообслуживания;

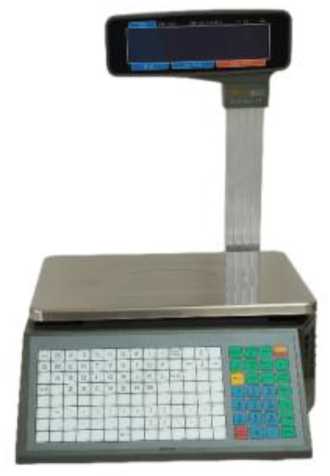

г) Модификация П - с печатью этикеток

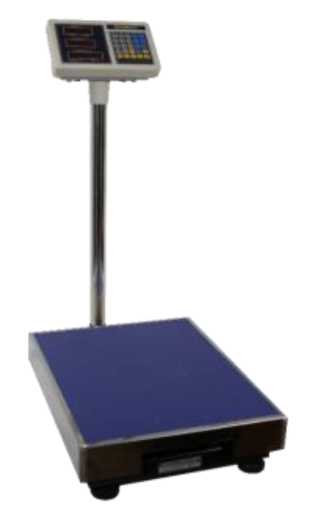

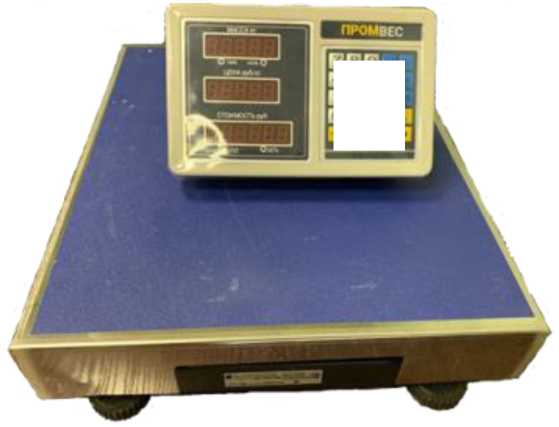

д) Модификация В - выносной дисплей либо исполнение без дисплея е) Модификация Т - контрольные весы

Рисунок 1 - Общий вид весов

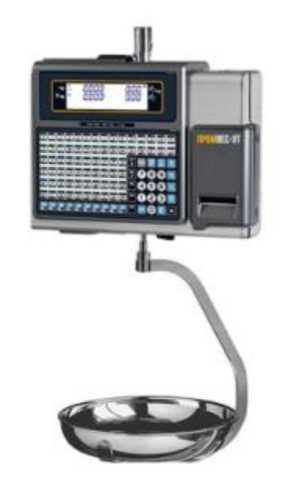

ж) Модификация Д - грузоприемное устройство снизу

днище весов

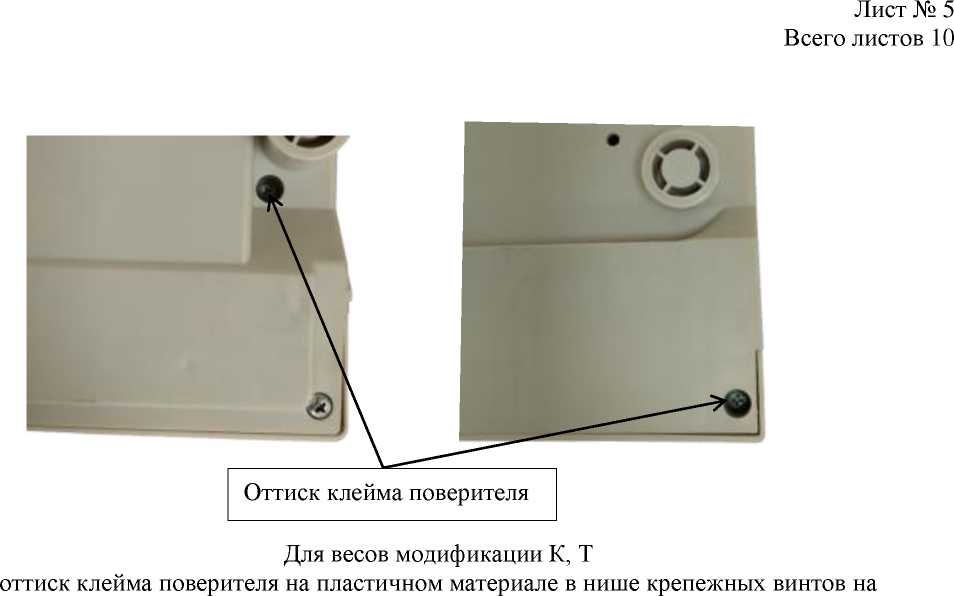

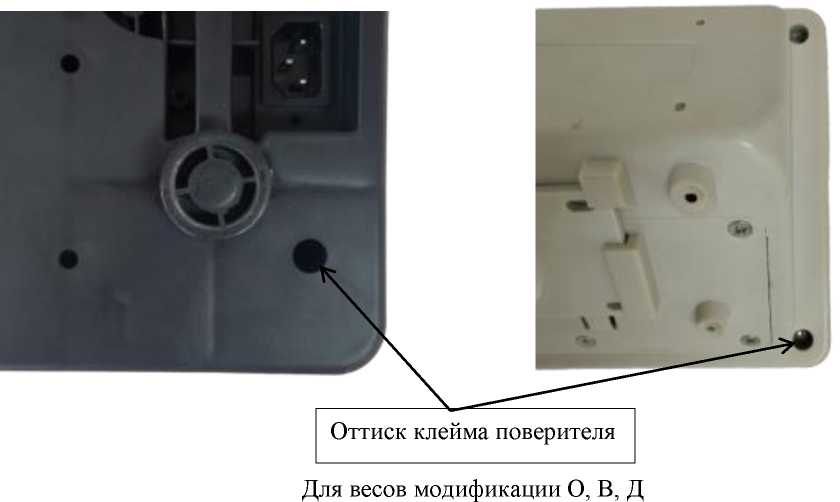

оттиск клейма поверителя на пластичном материале в нише крепежных винтов оборотной части весового дисплея или на днище весов

Оттиск клейма поверителя

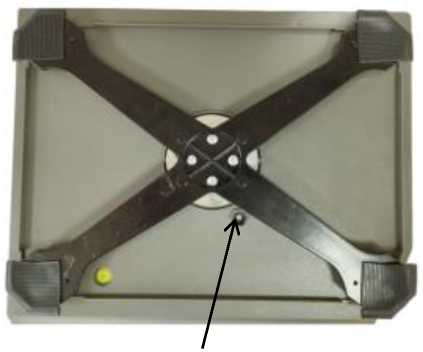

Для весов модификации С оттиск клейма поверителя на пластичном материале на крепежных винтах на днище весов

Оттиск клейма поверителя

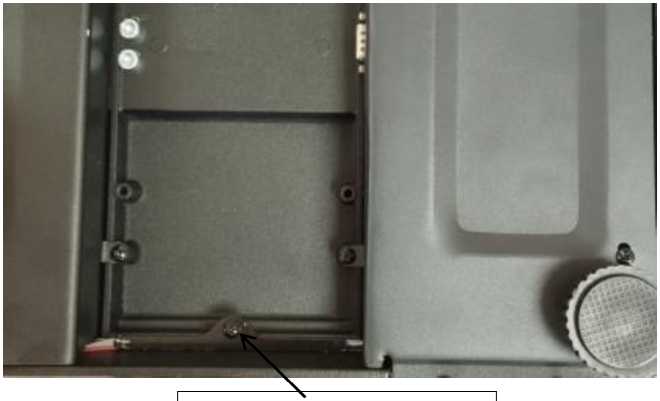

Для весов модификации П оттиск клейма поверителя на пластичном материале в нише крепежных винтов под весовой платформой

Рисунок 2 - Схемы пломбировки весов от несанкционированного доступа, обозначение места нанесения знака поверки

Клэсс тючное™ - III средний Мэксикапыйя нагрузка (Мах) Мииякальиая itarpj^fMr} Д^истмтельиай цм делЁний(11) Зтвмеше пйверймн()Гйделения(е

кг.

кг.

г.

f.

Зай № I ] [ ] и Дата выпуска ПП.ГП.20ППг.

t

Место нанесения

заводского номера

Рисунок 3 - Общий вид маркировочной таблички, место нанесения заводского номера и знака утверждения типа
