Номер по Госреестру СИ: 92515-24
92515-24 Трансформаторы напряжения
(JDZ9-35Q)
Назначение средства измерений:
Трансформаторы напряжения JDZ9-35Q (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Общие сведения
Дата публикации - 04.07.2024
Срок свидетельства - 01.07.2029
Номер записи - 194358
ID в реестре СИ - 1417402
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
JDZ9-35Q,
Производитель
Изготовитель - JIANGSU COSINE ELECTRIC CO., LTD.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт «MM_3. Динамика наполнения реестра аттестованных методик измерений (МВИ, ФГИС «Аршин»)» показывает, как меняется реестр во времени начиная с 2020 года. Визуализируются месячные объёмы публикаций и их кумулятивный итог, распределение по статусам, сравнение темпов текущего года с прошлым (YTD vs LYTD по ISO-неделям), а также сезонность и всплески активности.
Помимо общего потока, отчёт отслеживает появление новых участников: разработчиков и аттестующих организаций. Показаны наиболее распространённые «виды измерений», средний лаг от даты свидетельства до публикации, доля карточек с контактами и заполненность ключевых полей (величина, пределы, погрешность). Отдельно рассчитывается доля дубликатов реестровых номеров — индикатор качества данных.
Все метрики строятся напрямую из таблицы foei_mi_flat при каждом открытии страницы. Графики интерактивные: можно наводить для подсказок и выгружать данные/изображения. Рекомендуем сопоставлять линии YTD/LYTD и следить за трендами по организациям и видам измерений, чтобы вовремя замечать ускорения, «тихие» периоды и узкие места в процессе публикаций.
Статистика
Кол-во поверок - 18
Выдано извещений - 0
Кол-во периодических поверок - 18
Кол-во средств измерений - 9
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№1577 от 2024.07.01 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Трансформаторы напряжения (JDZ9-35Q)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений JIANGSU COSINE ELECTRIC CO., LTD.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92497-24 28.06.2029 |
Трансформаторы тока, LZZBJ9-35D1 JIANGSU COSINE ELECTRIC CO., LTD. (КИТАЙ ) |
ОТ МП |
8 лет |
|
92515-24 01.07.2029 |
Трансформаторы напряжения, JDZ9-35Q JIANGSU COSINE ELECTRIC CO., LTD. (КИТАЙ ) |
ОТ МП |
8 лет |
Кто поверяет Трансформаторы напряжения (JDZ9-35Q)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 18 | 0 | 18 | 0 | 18 | 0 | 18 |
Стоимость поверки Трансформаторы напряжения (JDZ9-35Q)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 1 «Общие сведения» документа «Трансформатор напряжения JDZ9-35Q. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;
Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Росстандарта от 7 августа 2023 г. № 1554.
ПравообладательJIANGSU COSINE ELECTRIC CO., LTD., Китай
Адрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China
Телефон: 0523-87877777
Web-сайт: www.cosine.cn
E-mail: kexing@cosine.cn
Изготовитель
JIANGSU COSINE ELECTRIC CO., LTD., КитайАдрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China
Телефон: 0523-87877777
Web-сайт: www.cosine.cn
E-mail: kexing@cosine.cn
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
JIANGSU COSINE ELECTRIC CO., LTD., КитайАдрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China
Телефон: 0523-87877777
Web-сайт: www.cosine.cn
E-mail: kexing@cosine.cn
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы - однофазные, индуктивные, не заземляемые, по принципу конструкции - опорные, с литой изоляцией
Первичные и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию и образует корпус трансформатора.
Трансформаторы имеют до двух вторичных обмотки, смонтированные на едином сердечнике. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка снабжена крышкой, которая пломбируется для предотвращения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью болтов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Нанесение знака поверки на трансформаторы не предусмотрено.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом печати на табличку в месте, указанном на рисунке 2.
Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа и места нанесения серийного номера представлены на рисунках 1 и 2.
А

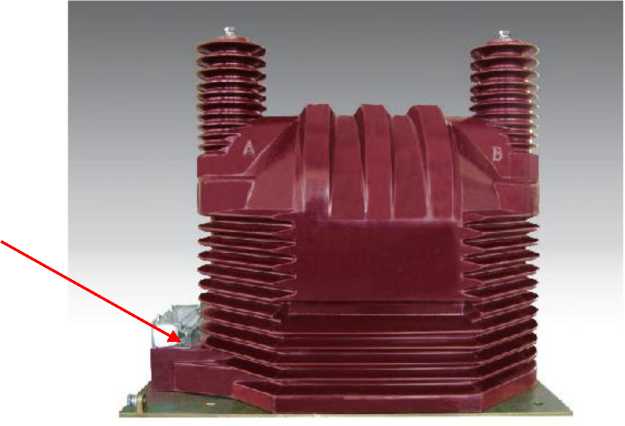

Рисунок 1 - Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа (А)
В

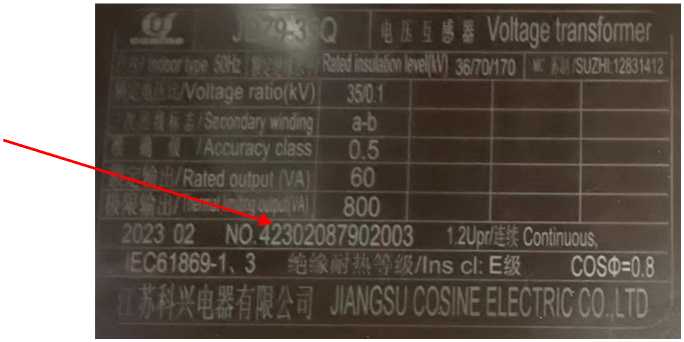

Рисунок 2 - Обозначение места нанесения заводского номера (В)
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичных обмоток и1ном, кВ |
35 |
|
Значения номинальных напряжений вторичных обмоток и2ном, В |
100 |
|
Классы точности вторичных обмоток для измерения по ГОСТ 1983-2015 |
0,2; 0,5; 1,0 |
|
Номинальные мощности вторичных обмоток с cosф2 = 0,8 по ГОСТ 19832015, В^А |
от 15 до 300 |
|
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -5 до +40 |
|
Габаритные размеры трансформатора (высота х ширина х длина), мм, не более |
552 х 282 х 497 |
|
Масса, кг, не более |
98 |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
262800 |
