Сведения о средстве измерений: 92513-24 Диоптриметры медицинские автоматические

Номер по Госреестру СИ: 92513-24
92513-24 Диоптриметры медицинские автоматические
(CADUCEUS LENSES)

Назначение средства измерений:
Диоптриметры медицинские автоматические CADUCEUS LENSES (далее -диоптриметры) предназначены для измерений вершинной рефракции и призматического действия очковых линз, а также для ориентирования и маркировки нефацетированных линз, и для проверки правильности установки линз в очковых оправах.

сертификация программного обеспечения
Внешний вид. Диоптриметры медицинские автоматические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Диоптриметры медицинские автоматические
Рисунок № 1
Внешний вид. Диоптриметры медицинские автоматические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Диоптриметры медицинские автоматические
Рисунок № 2
Внешний вид. Диоптриметры медицинские автоматические, http://oei-analitika.ru рисунок № 3
Внешний вид.
Диоптриметры медицинские автоматические
Рисунок № 3

Общие сведения

Дата публикации - 03.07.2024
Срок свидетельства - 01.07.2029
Номер записи - 194356
ID в реестре СИ - 1417400
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ADM 7,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ВестМедГрупп" (ООО "ВестМедГрупп")
Страна - РОССИЯ
Населенный пункт - Московская область, г. Дубна
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1577 от 2024.07.01 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Диоптриметры медицинские автоматические (CADUCEUS LENSES)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ВестМедГрупп" (ООО "ВестМедГрупп")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92513-24
01.07.2029
 Диоптриметры медицинские автоматические, CADUCEUS LENSES
Общество с ограниченной ответственностью "ВестМедГрупп" (ООО "ВестМедГрупп") (РОССИЯ Московская область, г. Дубна) 		ОТ
МП 		1 год
Отчет - SO_2 Регистрация типов ГСО по годам и странам в ФГИС АРШИН (год, страна, кол-во)

Бесплатный

Кто поверяет Диоптриметры медицинские автоматические (CADUCEUS LENSES)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА"
(RA.RU.311232)		 РСТ
  • ADM 7
    		•  3 3 3 0 0 3 3 0

    Стоимость поверки Диоптриметры медицинские автоматические (CADUCEUS LENSES)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    устройств

    Программное обеспечение (далее - ПО) приборов состоит из встроенного ПО. Встроенное ПО предназначено для управления диоптриметром, контроллером внутренних исполнительных механизмов и измерительных обеспечения функционирования интерфейса, обработки измерительных устройств в процессе проведения измерений.

    и его настроек, а также для информации, полученной от

    Метрологические характеристики диоптриметров нормированы с учетом влияния ПО.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

    Идентификационные данные метрологически значимого встроенного ПО диоптриметров приведены в таблице 1.

    Таблица 1 -

    данные ПО

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    LM

    Номер версии (идентификационный номер ПО), не ниже

    V3.2.7.230525EN

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 3 «Использование по назначению» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2500 «Об утверждении государственной поверочной схемы для средств измерений оптической силы очковой оптики»;

    ГОСТ Р 50606-93 (ИСО 8598-93) Оптика и оптические приборы. Диоптриметры;

    ТУ  26.60.12-006-23481752-2023  «Диоптриметр медицинский автоматический

    в вариантах исполнения. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «ВестМедГрупп» (ООО «ВестМедГрупп»)

    ИНН 5027198526

    Адрес юридического лица: 141983, Московская обл., г. Дубна, ул. Программистов, д. 4, стр. 4, оф. 103

    Изготовитель

    Общество с ограниченной ответственностью «ВестМедГрупп» (ООО «ВестМедГрупп») ИНН 5027198526
    Адрес юридического лица: 141983, Московская обл., г. Дубна, ул. Программистов, д. 4, стр. 4, оф. 103
    Адрес места осуществления деятельности: 141981, Московская обл., г. Дубна, ул. Большеволжская, д. 15, к. 2, Производственное № 116/1

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский и испытательный институт медицинской техники» Федеральной службы по надзору в сфере здравоохранения (ФГБУ «ВНИИИМТ» Росздравнадзора) Адрес: 115478, г. Москва, Каширское ш., д. 24, стр. 16
    Телефон: +7 (495) 989-73-62
    E-mail: info@vniiimt.ru

    Правообладатель

    Общество с ограниченной ответственностью «ВестМедГрупп» (ООО «ВестМедГрупп»)
    ИНН 5027198526
    Адрес юридического лица: 141983, Московская обл., г. Дубна, ул. Программистов, д. 4, стр. 4, оф. 103

    Принцип действия диоптриметров основан на принципах геометрической оптики и автоматическом цифровом анализе изображения сетки коллиматора при помощи встроенного программного обеспечения. При помещении измеряемой линзы в держателе, цифровая фотокамера автоматически наводится на резкое изображение сетки коллиматора. Затем по параметрам искажения изображения вычисляются необходимые характеристики линзы.

    Конструктивно диоптриметры представляют собой компактный прибор, все узлы которого смонтированы в корпусе. Основной блок диоптриметра состоит из следующих узлов:

    • - жидкокристаллический (сенсорный) цветной монитор, на котором отражается вся информация о проводимых измерениях;

    • - панель управления на мониторе или под монитором, предназначенная для настройки диоптриметра и изменения режимов работы;

    • - печатающее устройство, предназначенное для вывода результатов измерений на бумажный носитель;

    • - держатель линз, предназначенный для фиксации зажимом оптического элемента необходимом положении на упоре для линз (крышке объектива);

    • - маркировочный узел, предназначенный для отметки оптического центра направления главных сечений на линзе.

    Диоптриметры выпускаются в исполнениях CADUCEUS LENSES ADM 7 CADUCEUS LENSES ADM 8.

    Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

    Общий вид диоптриметров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 и 2. Нанесение знака поверки на диоптриметры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) диоптриметров не предусмотрено.

    Внешний вид. Диоптриметры медицинские автоматические (CADUCEUS LENSES), http://oei-analitika.ru

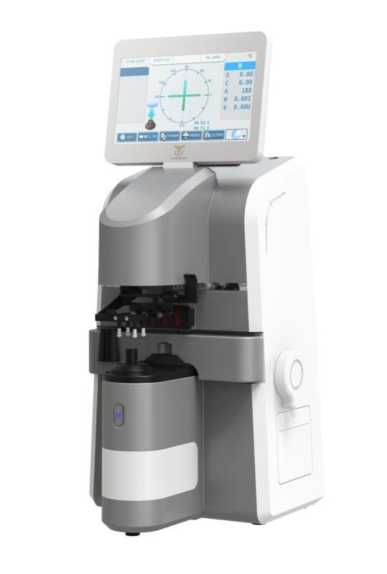

    Исполнение CADUCEUS LENSES ADM 7

    Внешний вид. Диоптриметры медицинские автоматические (CADUCEUS LENSES), http://oei-analitika.ru

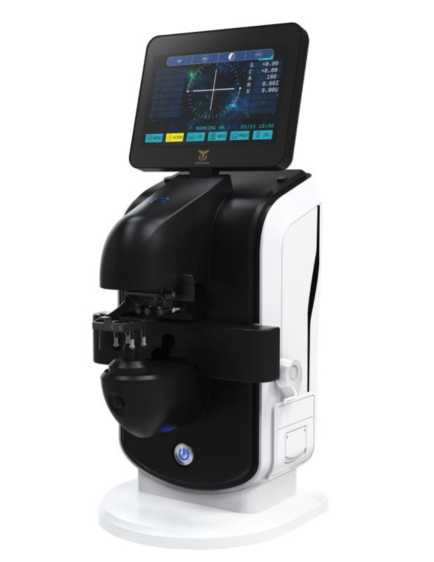

    Исполнение CADUCEUS LENSES ADM 8

    Внешний вид. Диоптриметры медицинские автоматические (CADUCEUS LENSES), http://oei-analitika.ru

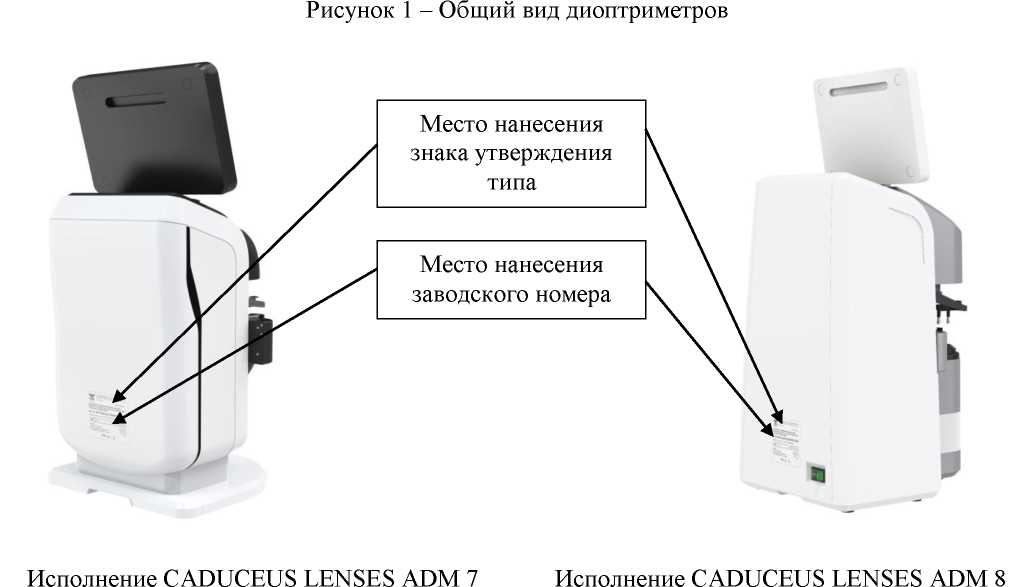

    Рисунок 1 - Общий вид диоптриметров с указанием места нанесения знака утверждения типа и места нанесения заводского номера


    Таблица 4 - Комплектность

    Наименование

    Обозначение

    Количество

    Диоптриметр медицинский автоматический

    CADUCEUS LENSES

    CADUCEUS LENSES ADM 7 или

    CADUCEUS LENSES

    ADM 8

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Бумага для принтера

    -

    1 шт.

    Предохранитель (250 В, 3,15 А):

    • - исполнение CADUCEUS LENSES ADM 7

    • - исполнение CADUCEUS LENSES ADM 8

    -

    • 1 шт.

    • 2 шт.

    Кабель питания

    -

    1 шт.

    Колпачок для защиты от пыли

    -

    1 шт.

    Пылезащитный чехол

    -

    1 шт.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений сферической вершинной рефракции, дптр

    от -25 до +25

    Пределы допускаемой абсолютной погрешности измерений сферической вершинной рефракции, дптр:

    • - в диапазоне измерений св. -10 до +10 дптр включ.

    • - в диапазоне измерений от -25 до -10 дптр включ. и св. +10 до +25 дптр включ.

    ±0,125

    ±0,25

    Пределы допускаемой абсолютной погрешности нанесения маркером оптического центра, мм

    ±0,4

    Пределы допускаемой абсолютной погрешности нанесения маркером оси, градус

    ±1

    Диапазон измерений призматического действия, пр дптр

    от 2 до 10

    Пределы допускаемой абсолютной погрешности измерений призматического действия, пр дптр:

    • - в диапазоне измерений от 2 до 5 пр дптр включ.

    • - в диапазоне измерений св. 5 до 10 пр дптр включ.

    ±0,125

    ±0,25

    Таблица 3 - Основные технические

    Наименование характеристики

    Значение

    Диапазон показаний угловой шкалы, градус

    от 0 до 180

    Шаг измерений сферической вершинной рефракции, дптр

    0,01; 0,12; 0,25

    Шаг измерений угловой шкалы сферических линз, градус

    1

    Шаг измерений угловой шкалы призматических линз, градус

    5

    Параметры электрического питания: - напряжение переменного тока, В

    от 198 до 242

    - частота переменного тока, Гц

    50±1

    Габаритные размеры (длинахширинахвысота), мм, не более

    460x260x200

    Масса, кг, не более

    5

    Наименование характеристики

    Значение

    Условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - относительная влажность окружающего воздуха, %

    • - атмосферное давление, кПа

    от +10 до +35

    от 30 до 80 от 86,0 до 106,7

    Средний срок службы, лет

    5
