Номер по Госреестру СИ: 92512-24
92512-24 Манометры грузопоршневые
(МП-4000)
Назначение средства измерений:
Манометры грузопоршневые МП-4000 (далее - манометры) предназначены для воспроизведения и точного измерения избыточного давления в жидких средах.
Манометры могут применяться в качестве рабочих эталонов 1-го, 2-го и 3-го разряда согласно государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 20.10.2022 г. №2653.
Внешний вид.
Манометры грузопоршневые
Рисунок № 1
Внешний вид.
Манометры грузопоршневые
Рисунок № 2
Внешний вид.
Манометры грузопоршневые
Рисунок № 3
Внешний вид.
Манометры грузопоршневые
Рисунок № 4
Внешний вид.
Манометры грузопоршневые
Рисунок № 5
Общие сведения
Дата публикации - 03.07.2024
Срок свидетельства - 01.07.2029
Номер записи - 194355
ID в реестре СИ - 1417399
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года - для классов точности 0,01, 0,02 и 0,025; 3 года - для класса точности 0,05
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Альфапаскаль" (ООО "Альфапаскаль")
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1577 от 2024.07.01 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Манометры грузопоршневые (МП-4000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Альфапаскаль" (ООО "Альфапаскаль")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88483-23 14.03.2028 |
Микроманометры, МКМ Общество с ограниченной ответственностью "Альфапаскаль" (ООО "Альфапаскаль") (РОССИЯ г. Челябинск) |
ОТ МП |
2 года |
|
89172-23 29.05.2028 |
Калибраторы давления, АПК Общество с ограниченной ответственностью "Альфапаскаль" (ООО "Альфапаскаль") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
92342-24 10.06.2029 |
Микроманометры, МКВ-250 Общество с ограниченной ответственностью "Альфапаскаль" (ООО "Альфапаскаль") (РОССИЯ г. Челябинск) |
ОТ МП |
2 года |
|
92512-24 01.07.2029 |
Манометры грузопоршневые, МП-4000 Общество с ограниченной ответственностью "Альфапаскаль" (ООО "Альфапаскаль") (РОССИЯ г. Челябинск) |
ОТ МП |
2 года - для классов точности 0,01, 0,02 и 0,025; 3 года - для класса точности 0,05 |
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Кто поверяет Манометры грузопоршневые (МП-4000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 3 | 2 | 1 | 0 | 3 | 2 | 1 |
Стоимость поверки Манометры грузопоршневые (МП-4000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» документа АП.068.000.000 РЭ «Манометры грузопоршневые МП-4000. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренияПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления в диапазоне до 4000 МПа»;
ТУ 26.51.52-020-91357274-2022 «Манометры грузопоршневые МП-4000. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Альфапаскаль» (ООО «Альфапаскаль»).
ИНН 7450075425
Юридический адрес: 454047, Челябинская обл., г. Челябинск, ул. 2-я Павелецкая, д. 36, оф. № 301
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Принцип действия манометров основан на принципе неуплотнённого поршня и заключается в уравновешивании измеряемого давления, действующего на нижний торец поршня, суммарным весом поршня, грузоприемного устройства и установленных на нем грузов.
Конструктивно манометры состоят из измерительной поршневой системы (ИПС), устройства создания давления (УСД) и комплекта грузов. Корпуса ИПС изготовлены из специальной стали. На ИПС имеется присоединительная резьба М30х2.
Нанесение знака поверки на средства измерений не предусмотрено. Пломбирование манометров не предусмотрено. Общий вид средств измерений представлен на рисунке 1. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методами механической или лазерной гравировки на грузоприемном устройстве и на грузах, лазерной гравировки на цилиндре (из состава ИПС) и наклейки на УСД, указанных на рисунке 2.

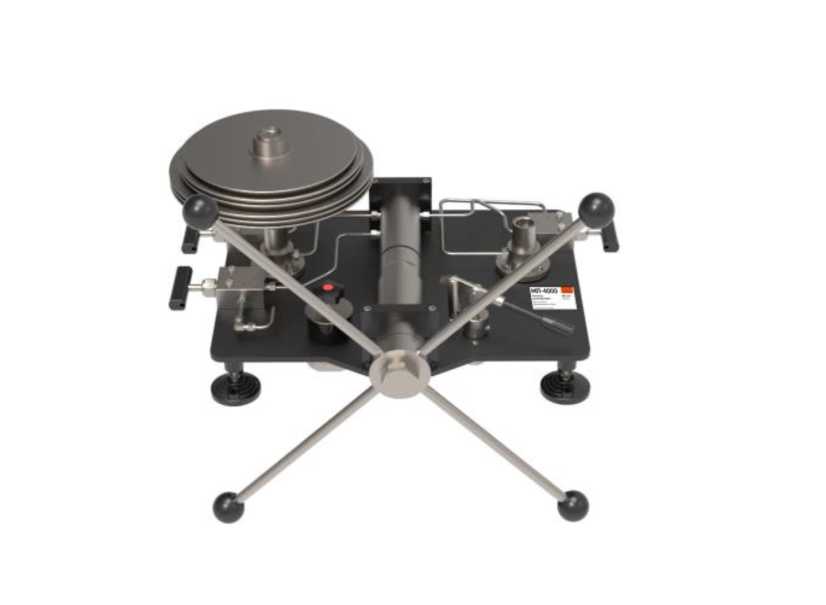

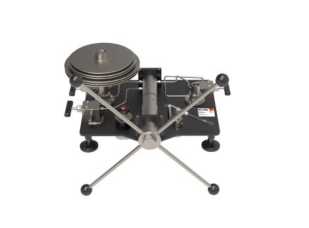

Рисунок 1 - Общий вид Манометра
А)
Б)
В)
Г)

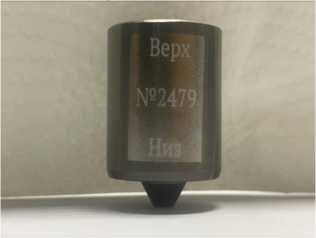

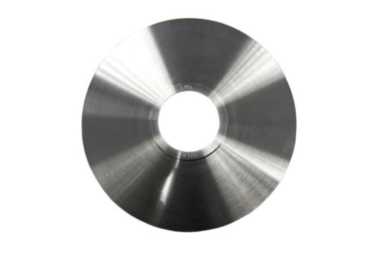

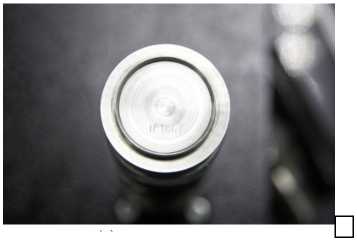

Рисунок 2 - Места нанесения заводского номера: А) ИПС; Б) УСД; В) Цилиндр ИПС; Г) Груз.
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Манометр грузопоршневой в составе: Измерительная поршневая система (ИПС) Устройство создания давления (УСД) Комплект специальных грузов 1) |
МП-4000 |
1 шт. |
|
Методика поверки |
1 шт. | |
|
Руководство по эксплуатации |
АП.068.000.000 РЭ |
1 экз. |
|
Паспорт |
АП.068.001.000 ПС |
1 экз. |
|
1) Комплект специальных грузов должен соответствовать Паспорту АП.068.001.000 ПС | ||
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, МПа (кгс/см2, бар) |
от 5 до 400 (от 50 до 4000) |
|
Пределы допускаемой относительной погрешности измерений избыточного давления, % 1) -класс точности2) 0,01 |
±0,01 |
|
-класс точности 0,02 |
±0,02 |
|
-класс точности 0,025 |
±0,025 |
|
-класс точности 0,05 |
±0,05 |
|
Скорость опускания поршня, мм/мин, не более |
1,5 |
|
Продолжительность свободного вращения поршня, мин, не менее |
6 |
|
Порог реагирования, Па, не более -класс точности 0,01 |
Рмакс •0,1-0,01/100 |
|
-класс точности 0,02 |
Рмакс -0,1-0,02/100 |
|
-класс точности 0,025 |
Рмакс -0,1-0,025/100 |
|
-класс точности 0,05 |
Рмакс -0,1-0,05/100 |
|
Номинальное значение эффективной площади ИПС3), см2 |
0,02 |
|
Предельное отклонение от номинального значения эффективной площади ИПС, % |
±1,5 |
|
1) В диапазоне измерений св. 0,1- Рмакс до Рмакс погрешность нормируется в % от измеряемой величины; в диапазоне измерений от Рмин до 0,1- Рмакс (включительно) погрешность нормируется в % от 0,1- Рмакс (где Рмакс - верхний предел диапазона измерений; Рмин - нижний | |
|
предел диапазона измерений). | |
|
2) Данные класса точности нормированы только в технической документации фирмы- | |
|
изготовителя и приведены в паспорте | |
|
3) ИПС - измерительная поршневая система | |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Рабочая среда |
Масло специальное |
|
Рабочие условия применения: | |
|
температура окружающей среды, °С | |
|
-класс точности 0,01 |
от +18 до +22 |
|
-класс точности 0,02 |
от +15 до +25 |
|
-класс точности 0,025 |
от +15 до +25 |
|
-класс точности 0,05 |
от +15 до +25 |
|
Относительная влажность воздуха, % |
до 80 |
|
Атмосферное давление, кПа |
от 84 до 106,7 |
|
Габаритные размеры (без комплекта грузов), мм, не более | |
|
- длина |
575 |
|
- ширина |
585 |
|
- высота |
240 |
|
Масса (без комплекта специальных грузов), кг, не более |
40 |
