Номер по Госреестру СИ: 92501-24
92501-24 Автоцистерна
(АЦ)
Назначение средства измерений:
Автоцистерна АЦ (далее - АЦ) предназначена для измерений нефтепродуктов.
Внешний вид.
Автоцистерна
Рисунок № 1
Внешний вид.
Автоцистерна
Рисунок № 2
Общие сведения
Дата публикации - 01.07.2024
Срок свидетельства -
Номер записи - 194343
ID в реестре СИ - 1417346
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АЦ MAN 12..232, АЦ,
Производитель
Изготовитель - "MAN Nutzfahrzeuge AG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1560 от 2024.06.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Автоцистерна (АЦ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Автоцистерна (АЦ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "ЮГНЕФТЕСТАНДАРТ" (РОСС RU.0001.310367) | 2 | 1 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Автоцистерна (АЦ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 5 руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
Правообладатель«MAN Nutzfahrzeuge AG», Германия
Адрес: Dachauer Strasse 667, 80995 Munchen, Германия
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: +7(495)437-55-77 / +7(495)437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия АЦ основан на заполнении ее жидкостью до
указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
АЦ состоит из алюминиевой сварной цистерны постоянного сечения эллиптической формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее-ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива
нефтепродуктов и включает в себя:
-
- горловину с указателем уровня налива;
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие.
На боковых сторонах и сзади АЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер нанесен на шасси в виде буквенноцифрового обозначения ударным методом.

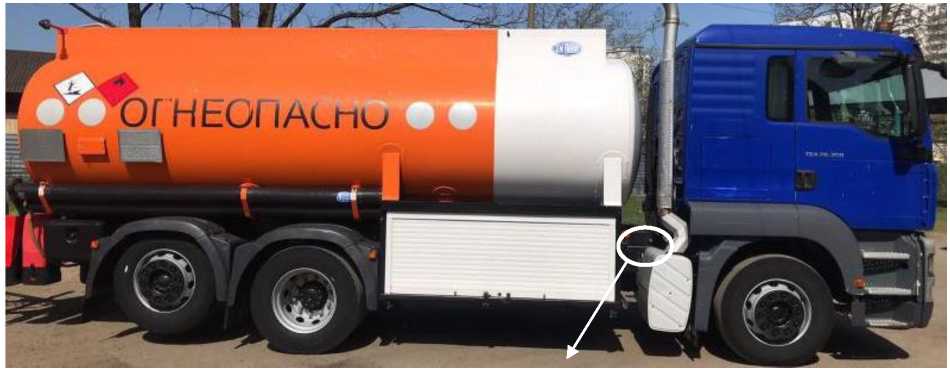

Общий вид АЦ и место нанесения заводского номера представлены на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид автоцистерны АЦ и место нанесения заводского номера
Знак поверки наносится на навесную пломбу, проходящую через крепление указателя уровня к горловине и указатель уровня, методом давления, а также на свидетельство о поверке.

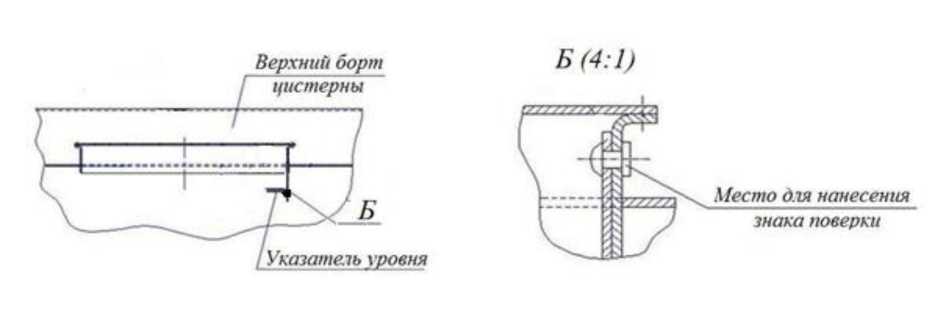

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Таблица 3 -
|
Комплектующие |
Обозначение |
Количество |
|
Автоцистерна зав. № WMAHV1ZZ69W129952 |
АЦ |
1 шт. |
|
Запасные части, инструменты и принадлежности |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
17000 |
|
Действительная вместимость 1 -й секции, дм3 |
5000 |
|
Действительная вместимость 2-й секции, дм3 |
5000 |
|
Действительная вместимость 3 -й секции, дм3 |
7045 |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
10000 |
|
Длина, мм, не более |
9500 |
|
Высота, мм, не более |
3550 |
|
Ширина, мм, не более |
2550 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +50 |
