Номер по Госреестру СИ: 92482-24
92482-24 Видеоэндоскопы измерительные
(ВИС ПРО 10.1)
Назначение средства измерений:
Видеоэндоскопы измерительные ВИС ПРО 10.1 (далее по тексту - видеоэндоскопы) предназначены для измерений линейных размеров поверхностных дефектов при проведении обследований объектов и деталей.
Внешний вид.
Видеоэндоскопы измерительные
Рисунок № 1
Внешний вид.
Видеоэндоскопы измерительные
Рисунок № 2
Внешний вид.
Видеоэндоскопы измерительные
Рисунок № 3
Общие сведения
Дата публикации - 01.07.2024
Срок свидетельства - 28.06.2029
Номер записи - 194329
ID в реестре СИ - 1417332
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Видеоэндоскоп измерительный ВИС ПРО 10.1,
Производитель
Изготовитель - Акционерное общество "Интек" (АО "Интек")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1559 от 2024.06.28 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Видеоэндоскопы измерительные (ВИС ПРО 10.1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Кто поверяет Видеоэндоскопы измерительные (ВИС ПРО 10.1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИВИМЕТ" (RA.RU.314313) | 3 | 1 | 2 | 1 | 0 | 3 | 2 | 1 |
Стоимость поверки Видеоэндоскопы измерительные (ВИС ПРО 10.1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Видеоэндоскопы имеют встроенное программное обеспечение (ПО) iX3D, обеспечивающее отображение измеряемого объекта, передачу, обработку и хранение результатов измерений. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО. Идентификационные данные программного обеспечения прессов приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
iX3D |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.3.0.1 |
|
Цифровой идентификатор ПО |
75b25ff7 |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.6 «Описание работы ВИС» документа «Видеоэндоскопы измерительные ВИС ПРО 10.1. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
РБПС.201219.004 ТУ Видеоэндоскопы измерительные ВИС ПРО 10.1. Технические условия.
ПравообладательАкционерное общество «Интек» (АО «Интек»)
ИНН 7815019302
Адрес юридического лица: 191024, г. Санкт-Петербург, ул. Дегтярная, д. 1-А Телефон: +7 812 45 45 45 2
E-mail: mail@gk-intek.ru
Изготовитель
Акционерное общество «Интек» (АО «Интек»)ИНН 7815019302
Адрес юридического лица: 191024, г. Санкт-Петербург, ул. Дегтярная, д. 1-А
Адрес места осуществления деятельности: 195221, г. Санкт-Петербург, пр-кт Металлистов, д. 96
Телефон: +7 812 45 45 45 2
E-mail: mail@gk-intek.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес осуществления деятельности: 142300, г. Чехов, Симферопольское ш., д. 2
Тел.: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Правообладатель
Акционерное общество «Интек» (АО «Интек»)ИНН 7815019302
Адрес юридического лица: 191024, г. Санкт-Петербург, ул. Дегтярная, д. 1-А Телефон: +7 812 45 45 45 2
E-mail: mail@gk-intek.ru
Принцип действия видеоэндоскопов основан на стереоскопическом способе измерения расстояний. Способ заключается в съёмке объектов с помощью двух камер, расположенных на конце дистального зонда на одной линии на известном расстоянии друг от друга. На полученных изображениях (от обеих камер) оператор выделяет тождественные точки объекта измерения, после чего рассчитываются координаты выбранных точек в пространстве с применением специального программного обеспечения (далее - ПО). Измерения осуществляются на основе полученных координат.
Видеоэндоскопы состоят из электронного блока с дисплеем (планшета) с функциональными кнопками, сменных зондов прямого и бокового обзора. В головной части каждого зонда также располагается трёхуровневый (имеет три уровня яркости) осветитель для подсветки зоны наблюдения. Рабочая часть зонда может иметь различную длину: 1,5; 2,0; 3,0; 4,0; 5,0 м.
Общий вид видеоэндоскопов представлен на рисунках 1 - 2.
Заводской номер видеоэндоскопов наносится на боковую часть зонда наклейкой в виде цифрового обозначения. Место нанесения заводского номера представлено на рисунке 3.
Пломбирование видеоэндоскопов не предусмотрено. Нанесение знака поверки на видеоэндоскопы не предусмотрено.

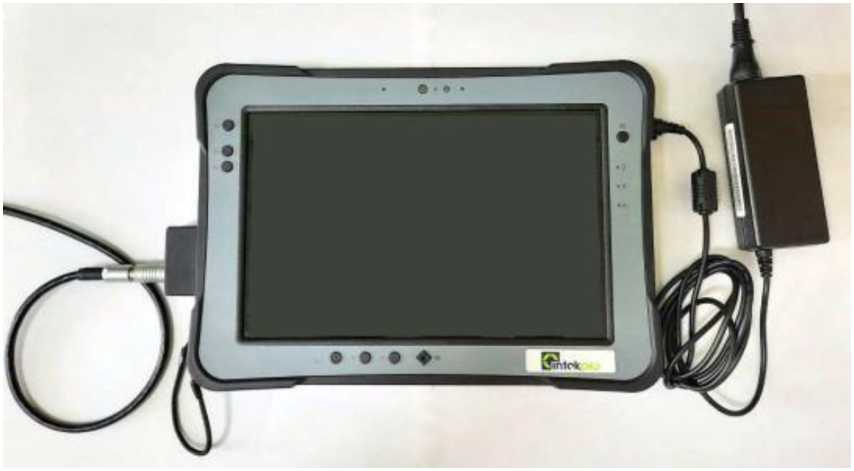

Рисунок 1 - Внешний вид электронного блока с дисплеем (планшет)
Гиокая рабочая

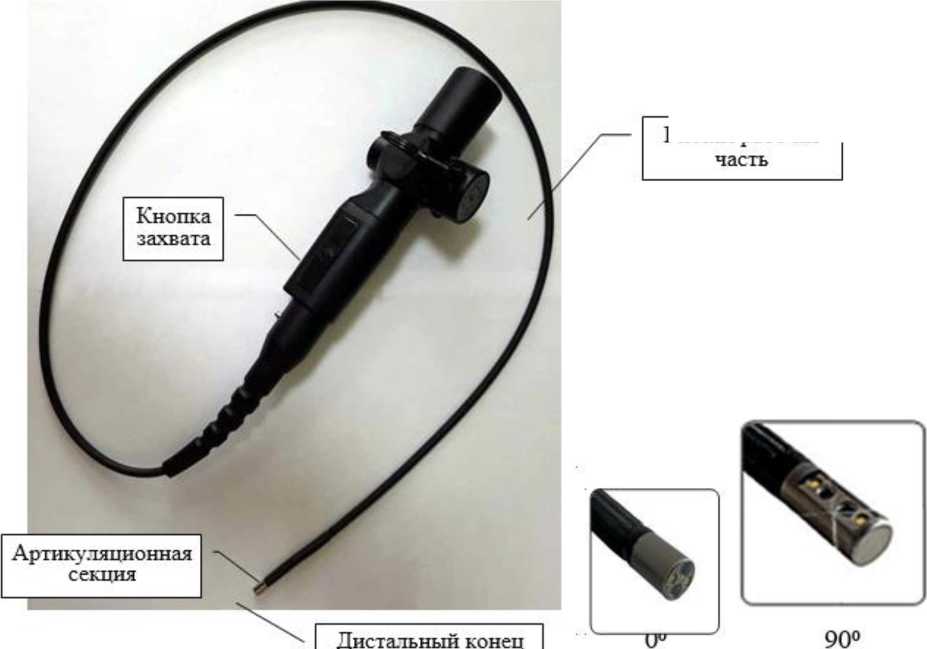

Рисунок 2 - Общий вид сменных зондов прямого и бокового обзора
Место нанесение заводского номера
Рисунок 3 - Общий вид зонда с указанием места нанесения заводского номера
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Видеоэндоскоп измерительный |
ВИС ПРО 10.1 |
1 шт. |
|
Сменный зонд прямого обзора |
СМИ46-200 |
1 шт. |
|
Сменный зонд бокового обзора |
СМИ4690-200 |
1 шт. |
|
Блок питания от сети 220 В / 50 Гц |
- |
1 шт. |
|
Соединительный кабель 8 pin Fischer |
- |
1 шт. |
|
Ударопрочный кейс |
- |
1 шт. |
|
Руководство по эксплуатации |
РБПС.201219.004 РЭ |
1 шт. |
|
Примечание - в комплект поставки Должен вхоДить хотя бы 1 зонд | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров дефектов в плоскости изображения, мм |
от 0,5 до 30,0 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров дефектов в плоскости изображения при температуре окружающей среды (20 ±5) °С, мм |
±0,01 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания электронного блока с дисплеем (планшета): - напряжение питания постоянного тока, В |
19 |
|
Длина сменного зонда1), м |
1,5О±0,05; 2,00±0,05; 3,00±0,05; 4,00±0,05; 5,О0±0,05 |
|
Диаметр сменного зонда1), мм, не более |
4,0; 6,0 |
|
Габаритные размеры (ШхДхВ) электронного блока (планшета), мм, не более |
300x200x25 |
|
Масса, кг, не более:
|
1,7 1,8 1,9 2,0 2,1 |
|
Масса электронного блока (планшета), кг, не более |
1,4 |
|
Условия эксплуатации:
|
от -15 до +65 95 |
|
1) - по заказу потребителя; фактическое значение указывается в паспорте | |
