Номер по Госреестру СИ: 92440-24
92440-24 Термопреобразователи сопротивления
(MTT)
Назначение средства измерений:
Термопреобразователи сопротивления MTT (далее - термопреобразователи или ТС) предназначены для измерений температуры различных сред, неагрессивных к материалу защитной арматуры монтажной части ТС.
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 2
Общие сведения
Дата публикации - 25.06.2024
Срок свидетельства - 21.06.2029
Номер записи - 194286
ID в реестре СИ - 1417184
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Shanghai Sensoriot Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1479 от 2024.06.21 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Термопреобразователи сопротивления (MTT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Термопреобразователи сопротивления (MTT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Термопреобразователи сопротивления (MTT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
Стандарт предприятия изготовителя Shanghai Sensoriot Technology Co.,Ltd., Китай.
ПравообладательShanghai Sensoriot Technology Co.,Ltd., Китай
Адрес: 6th floor,18th Building,No.615,Lianying Road, Songjiang District, Shanghai, China.
Телефон: +86021-37635502/+86021-37635502
Web-сайт: https://www.ziasiot.cn/
Изготовитель
Shanghai Sensoriot Technology Co.,Ltd., КитайАдрес: 6th floor,18th Building,No.615,Lianying Road, Songjiang District, Shanghai, China.
Телефон: +86021-37635502/+86021-37635502
E-mail: jessica@ziasiot.com
Web-сайт: https://www.ziasiot.cn/
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Shanghai Sensoriot Technology Co.,Ltd., КитайАдрес: 6th floor,18th Building,No.615,Lianying Road, Songjiang District, Shanghai, China.
Телефон: +86021-37635502/+86021-37635502
E-mail: jessica@ziasiot.com
Web-сайт: https://www.ziasiot.cn/
Принцип действия ТС основан на зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от температуры.
Термопреобразователи представляют собой неразборную конструкцию и выполнены в виде корпуса стержневого типа (зонда) с присоединенным кабелем с удлинительными проводами, помещенным в гибкую металлическую оболочку. Внутри корпуса ТС располагаются один или два платиновых ЧЭ с минеральной изоляцией проводов. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 66512009. Материал корпуса ТС - нержавеющая сталь.
Схема соединения внутренних проводников ТС с ЧЭ - 2-х, 3-х или 4-х проводная.
ТС изготавливаются различных исполнений, различающихся по количеству ЧЭ, по конструктивному исполнению и по типу присоединения к объекту измерений.
Расшифровка структуры условного обозначения исполнений термопреобразователей приведена в таблице 1.

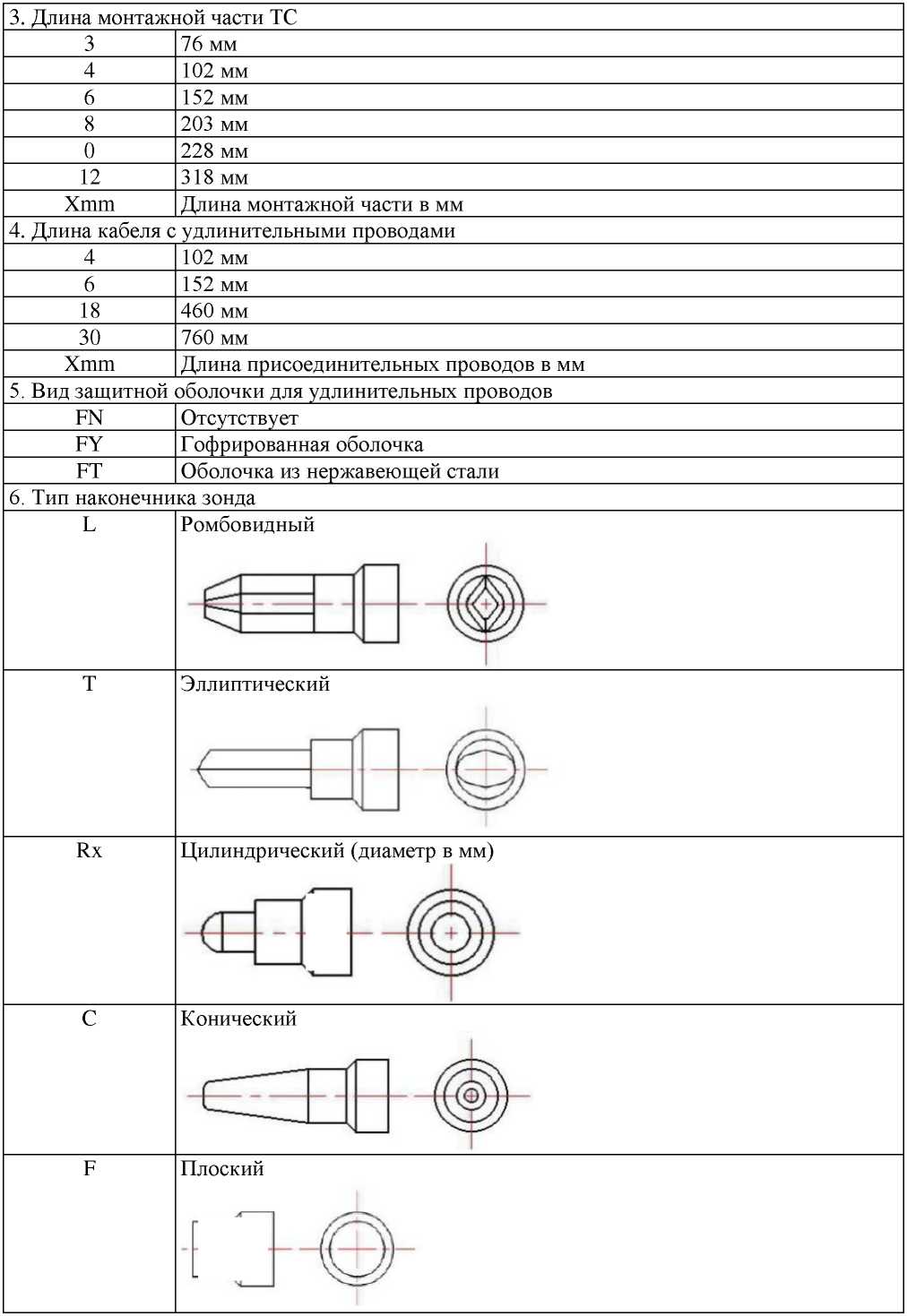

Таблица 1 - Структура условного обозначения исполнений термопреобразователей
сопротивления MTT
|
Термопреобразователь сопротивления MTTx - х - х - х - х - х - х - х - х - х 1 2 3 4 5 6 7 8 9 10 | |
|
1. Количество ЧЭ и схема соединения внутренних проводов с ЧЭ | |
|
RTD |
1 ЧЭ, 2-х проводная схема соединения внутренних проводов |
|
RTD1 |
1 ЧЭ, 3-х проводная схема соединения внутренних проводов |
|
RTD7 |
1 ЧЭ, 4-х проводная схема соединения внутренних проводов |
|
RTD2 |
2 ЧЭ, 2-х проводная схема соединения внутренних проводов |
|
RTD10 |
2 ЧЭ, 3-х проводная схема соединения внутренних проводов |
|
RTD11 |
2 ЧЭ, 4-х проводная схема соединения внутренних проводов |
|
2. Тип присоединения | |
|
1/2-22UNF |
1/2 |
|
M14X1.5 |
M14 |
|
M16X1.5 |
M16 |
|
M18X1.B |
M18 |
|
J | |
|
\ |
|
/ | |
|
к |
|
7. Длина зонда | |
|
Lx |
Длина в мм |
|
L0 |
Стандартный плоский зонд |
|
8. Материал зонда | |
|
- |
SUS304 |
|
3L |
SUS316 |
|
C2 |
HasteUoy-C276 |
|
9. Тип электрического соединения | |
|
W |
Прямой вывод (Y-образная клемма) |
|
W1 |
Прямой вывод (круглая клемма) |
|
P |
Коммутационная панель |
|
T |
Разъем М16-7PIN |
|
B |
Съемный блокировочный разъем |
|
10. Тип жесткого винта | |
|
FI |
Стандартный крепежный винт |
|
HD |
Стандартный подвижный винт |
|
Cx |
Крепежный винт с удлиненной резьбой (длина резьбы x в мм) |
|
YH |
Подвижный винт с канавкой для полного выхода резца |
|
YF |
Крепежный винт с канавкой для полного выхода резца |
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится методом гравировки на корпус ТС. Нанесение знака поверки на средство измерений не предусмотрено.

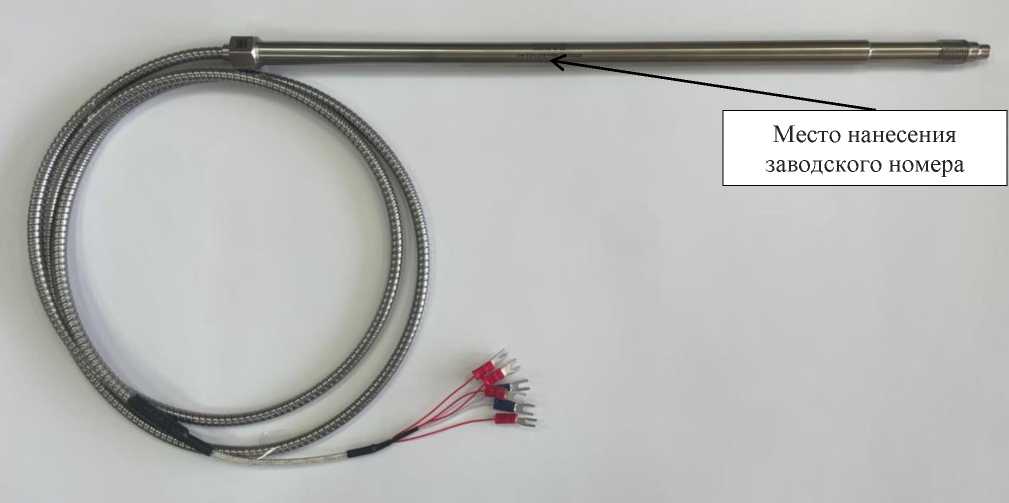

Фотография общего вида ТС с указанием места нанесения заводского номера приведена на рисунке 1.
Рисунок 1 - Общий вид термопреобразователей сопротивления MTT с указанием места нанесения заводского номера
Пломбирование ТС не предусмотрено.
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления |
MTT |
1 шт. |
|
Руководство по эксплуатации (на русском языке) |
- |
1 экз. |
|
Примечания:
|
Метрологические и основные технические характеристики ТС приведены в таблицах 2,
3.
|
Таблица 2 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +400 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100 |
|
Класс допуска ТС по ГОСТ 6651-2009 |
А(1), В |
|
Температурный коэффициент а, °С-1 |
0,00385 |
|
Допуск по ГОСТ 6651-2009, °С:
|
±(0,15+0,002^|t|)(2) ±(0,3+0,005^|t|)(2) |
|
Примечания:
|
2-х проводной схемы |
|
Таблица 3 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции (при напряжении 100 В и температуре окружающей среды от +15 до +25 °С), МОм, не менее |
100 |
|
Диаметр монтажной части, мм |
от 7,8 до 12,7 |
|
Длина монтажной части(1), мм |
76; 102; 152; 203;228; 318 |
|
Длина кабеля с удлинительными проводами, мм(1) |
102; 152; 460; 760 |
|
Масса, кг, не более |
3 |
|
Рабочие условия эксплуатации:
|
от -40 до +80 90 |
|
Средняя наработка до отказа, ч, не менее |
30000 |
|
Средний срок службы, лет, не менее |
8 |
Примечание:
(1) - и более, по специальному заказу.
