Номер по Госреестру СИ: 92435-24
92435-24 Антенны измерительные магнитные
(П6-73)
Назначение средства измерений:
Антенны измерительные магнитные П6-73 (далее - антенны П6-73) предназначены для преобразования напряженности переменного магнитного поля в напряжение переменного тока и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра, осциллографом и пр.) для измерений напряженности магнитного поля (далее - НМП).
Внешний вид.
Антенны измерительные магнитные
Рисунок № 1
Внешний вид.
Антенны измерительные магнитные
Рисунок № 2
Общие сведения
Дата публикации - 24.06.2024
Срок свидетельства - 21.06.2029
Номер записи - 194281
ID в реестре СИ - 1417179
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Производственно-коммерческая фирма Цифровые приборы" (ООО "ПКФ Цифровые приборы")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1479 от 2024.06.21 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Антенны измерительные магнитные (П6-73)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Производственно-коммерческая фирма Цифровые приборы" (ООО "ПКФ Цифровые приборы")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81866-21 31.05.2026 |
Преобразователи напряжения измерительные цифровые, ЭКОФИЗИКА-500 Общество с ограниченной ответственностью "Производственно-коммерческая фирма Цифровые приборы" (ООО "ПКФ Цифровые приборы") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92435-24 21.06.2029 |
Антенны измерительные магнитные, П6-73 Общество с ограниченной ответственностью "Производственно-коммерческая фирма Цифровые приборы" (ООО "ПКФ Цифровые приборы") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Кто поверяет Антенны измерительные магнитные (П6-73)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 8 | 8 | 5 | 3 | 0 | 8 | 5 | 3 |
Стоимость поверки Антенны измерительные магнитные (П6-73)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист документов ПКДУ.411171.072 ПС «Антенна измерительная магнитная П6-73 Паспорт» и ПКДУ.411171.072 РЭ «Антенна измерительная магнитная П6-73 Руководство по эксплуатации» типографским способом и на маркировочный ярлык на корпусе антенны П6-73, изготовленный методом струйной печати на полиэстеровой пленке, в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Проведение измерений» документа ПКДУ.411171.072РЭ «Антенна измерительная магнитная П6-73. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3469 «Об утверждении Государственной поверочной схемы для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц»;
ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции»;
ПКДУ.411171.072ТУ «Антенны измерительные магнитные П6-73. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Производственно-коммерческая фирма
Цифровые приборы» (ООО «ПКФ Цифровые приборы»)
ИНН 7716564530
Юридический адрес: 129281, г. Москва, ул. Енисейская, д. 24, кв. 150
Изготовитель
Общество с ограниченной ответственностью «Производственно-коммерческая фирмаЦифровые приборы» (ООО «ПКФ Цифровые приборы»)
ИНН 7716564530
Юридический адрес: 129281, г. Москва, ул. Енисейская, д. 24, кв. 150
Адрес места осуществления деятельности: 129085, г. Москва, ул. Годовикова, д. 9, к. 2
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Принцип действия антенн П6-73 основан на преобразовании наведенной под действием магнитного поля на рамке антенны П6-73 ЭДС дальнейшего усиления сопротивлением 50 Ом.
Конструктивно спиралевидной рамки, рукоятке, и выходного разъема.
К выходному разъему подсоединяется кабель удлинительный.
Питание антенны П6-73 осуществляется от блока питания ОКТАФОН-М, который может входить в комплект поставки, а также от микрофонных входов измерителей ЭКОФИЗИКА, Экофизика-110А, Октава-110А, Октава-110А ЭКО.

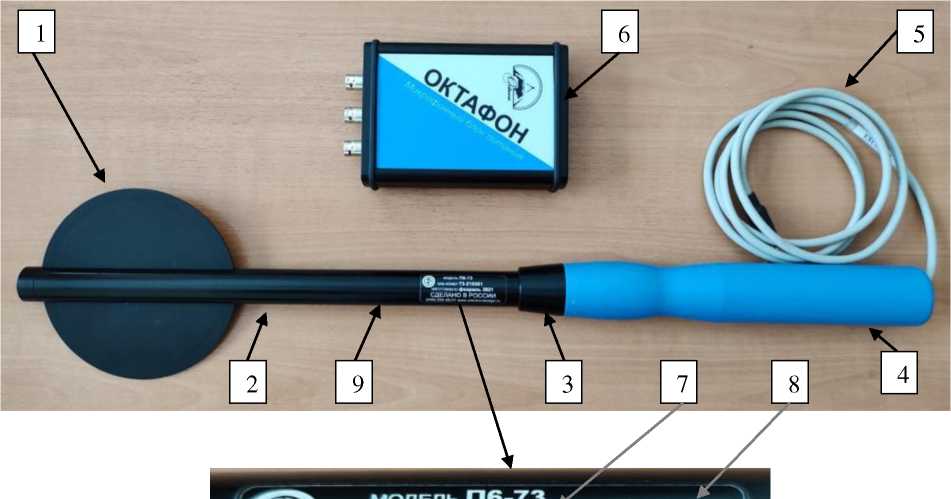

Общий вид антенны П6-73 представлен на рисунке 1.
Элементы антенны П6-73, влияющие на их метрологические характеристики, защищены от несанкционированного доступа. Дополнительных мер по защите не требуется.
Места нанесения знака утверждения типа и заводского номера в виде 2 (двух) цифр тире 6 (шесть) цифр на маркировочный ярлык, изготовленный методом струйной печати на полиэстеровой пленке, представлены на рисунке 1.
Возможное место нанесения знака поверки представлено на рисунке 1.
сигнала и передачи его
в сигнал, пропорциональный НМП, в коаксиальный тракт с волновым
первичного преобразователя в виде
антенна П6-73 состоит из экранированной двумя пластинами, усилителя, расположенного в
I
I
ЗАВ.НОМЕР 73-210001 "изготовлено февраль 2021 СДЕЛАНО В РОССИИ (495^ 225-55-01 www.electrondesign.ru
-
1 - первичный преобразователь
-
2 - штанга
-
3 - переходник
-
4 - рукоятка
-
5 - кабель удлинительный
-
6 - блок питания ОКТАФОН-М
-
7 - место нанесения заводского номера
-
8 - место нанесения знака утверждения типа
-
9 - место нанесения знака поверки
Рисунок 1 - Внешний вид антенны П6-73 с местами нанесения знака утверждения типа, знака поверки и заводского номера
Таблица 4 - Комплектность антенны П6-73
|
Наименование |
Обозначение |
Количество |
|
Антенна измерительная магнитная П6-73 |
ПКДУ.411171.072 |
1 шт. |
|
Кабель удлинительный* |
ПКДУ.411100.001.021 |
1 шт. |
|
Тренога* |
ПКДУ.411171.012 |
1 шт. |
|
Блок питания ОКТАФОН-М* |
ПКДУ.411532.001.02 |
1 шт. |
|
Кейс* |
ПКДУ.411918.001 |
1 шт. |
|
Руководство по эксплуатации |
ПКДУ.411171.072РЭ |
1 экз. |
|
Паспорт |
ПКДУ.411171.072ПС |
1 экз. |
|
* Поставляется по отдельному заказу | ||
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот /, кГц |
от 0,005 до 400 включ. |
|
Диапазон изменения коэффициента калибровки, дБ (1 Ом’1^м’1) |
от 30 до 90 включ. |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Пределы допускаемой погрешности коэффициента калибровки, дБ | |
|
- в диапазоне частот от 0,005 до 0,02 кГц включ. при измерении НМП до 3000 А^м-1 включ. |
±2,0 |
|
- в диапазоне частот св. 0,020 до 0,075 кГц включ. при измерении НМП до 12000 А^м"1 включ. |
±1,2 |
|
- в диапазоне частот св. 0,075 до 1,00 кГц включ. при измерении НМП до 1000 А^м"1 включ. |
±1,5 |
|
- в диапазоне частот св. 1,0 до 10,0 кГц включ. при измерении НМП до 500 А^м’1 включ. |
±1,5 |
|
- в диапазоне частот св. 10,0 до 100,0 кГц включ. при измерении НМП до 100 А^м’1 включ. |
±1,5 |
|
- в диапазоне частот св. 100,0 до 400,0 кГц включ. при измерении НМП до 3 А^м’1 включ. |
±2,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип выходного ВЧ соединителя |
Switchcraft TA5FL |
|
Максимальное среднеквадратическое значение напряжения на выходе антенны на частоте 0,075 кГц, В, не менее |
10 |
|
Спектральная плотность собственных шумов (среднеквадратическое значение, на частоте 1 кГц), нВ к/ГЦ, не более |
100 |
|
Напряжение биполярного питания от источника постоянного тока блока питания ОКТАФОН-М, В |
±18,0 |
|
Время непрерывной работы при питании от блока питания ОКТАФОН"М с полностью заряженными аккумуляторами, ч, не менее |
6 |
|
Масса (без кабеля), кг, не более |
0,260 |
|
Габаритные размеры, мм, не более: - длина |
510 |
|
- ширина |
110 |
|
- высота |
34 |
|
Рабочие условия применения: - температура окружающего воздуха, °С |
от +5 до +40 |
|
- атмосферное давление, кПа (мм рт.ст.) |
от 84,0 до 106,7 (от 630 до 800) |
|
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
