Номер по Госреестру СИ: 92432-24
92432-24 Счетчики воды интеллектуальные турбинные
(НАРТИС-СВИ)
Назначение средства измерений:
Счетчики воды интеллектуальные турбинные НАРТИС-СВИ для измерений объема питьевой воды в системах холодного водоснабжения.
Внешний вид.
Счетчики воды интеллектуальные турбинные
Рисунок № 1
Внешний вид.
Счетчики воды интеллектуальные турбинные
Рисунок № 2
Внешний вид.
Счетчики воды интеллектуальные турбинные
Рисунок № 3
Внешний вид.
Счетчики воды интеллектуальные турбинные
Рисунок № 4
Внешний вид.
Счетчики воды интеллектуальные турбинные
Рисунок № 5
Внешний вид.
Счетчики воды интеллектуальные турбинные
Рисунок № 6
Внешний вид.
Счетчики воды интеллектуальные турбинные
Рисунок № 7
Внешний вид.
Счетчики воды интеллектуальные турбинные
Рисунок № 8
Общие сведения
Дата публикации - 09.04.2025
Срок свидетельства - 21.06.2029
Номер записи - 194278
ID в реестре СИ - 1417176
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, НАРТИС-СВИ80С-МФ01, НАРТИС-СВИ65С-МФ01, НАРТИС-СВИ50С-МФ01, НАРТИС-СВИ50С-МР01, НАРТИС-СВИ250С, НАРТИС-СВИ200С, НАРТИС-СВИ100С-МФ01, НАРТИС-СВИ 150С-МФ01, НАРТИС-СВИ 125С-МФ01, НАРТИС -СВИ,
Производитель
Изготовитель - Общество с ограниченной ответственностью «Завод НАРТИС» (ООО «Завод НАРТИС»)
Страна - РОССИЯ
Населенный пункт - Вологодская область, г. Череповец
Уведомление о начале осуществления предпринимательской деятельности -
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Бесплатный
Статистика
Кол-во поверок - 206
Выдано извещений - 1
Кол-во периодических поверок - 23
Кол-во средств измерений - 12
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 2190 дн.
Приказы РСТ, где упоминается данный тип СИ
№1478 от 2024.06.21 ПРИКАЗ_Об утверждении типов средств измерений (13)
№665 от 2025.04.03 О внесении изменений в сведения об утвержденном типе СИ (2)
Наличие аналогов СИ: Счетчики воды интеллектуальные турбинные (НАРТИС-СВИ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Завод НАРТИС» (ООО «Завод НАРТИС»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
75607-19 17.07.2024 |
Счетчики электрической энергии однофазные многофункциональные, "НАРТИС-12-МТ" Общество с ограниченной ответственностью «Завод НАРТИС» (ООО «Завод НАРТИС») (РОССИЯ Вологодская область, г. Череповец) |
ОТ МП |
16 лет |
|
76338-19 04.10.2024 |
Счетчики электрической энергии трехфазные многофункциональные, "НАРТИС-32-МТ" Общество с ограниченной ответственностью «Завод НАРТИС» (ООО «Завод НАРТИС») (РОССИЯ Вологодская область, г. Череповец) |
ОТ МП |
10 лет - для кл. т. 0,2S; 0,5S; 16 лет - для кл. т. 1 |
|
92280-24 04.06.2029 |
Счетчики воды интеллектуальные крыльчатые, НАРТИС-СВИ Общество с ограниченной ответственностью «Завод НАРТИС» (ООО «Завод НАРТИС») (РОССИЯ Вологодская область, г. Череповец) |
ОТ МП |
6 лет |
|
92432-24 21.06.2029 |
Счетчики воды интеллектуальные турбинные, НАРТИС-СВИ Общество с ограниченной ответственностью «Завод НАРТИС» (ООО «Завод НАРТИС») (РОССИЯ Вологодская область, г. Череповец) |
ОТ МП |
6 лет |
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Кто поверяет Счетчики воды интеллектуальные турбинные (НАРТИС-СВИ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 16 | 16 | 0 | 16 | 0 | 16 | 0 | 16 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 73 | 73 | 73 | 0 | 0 | 73 | 73 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 8 | 8 | 8 | 0 | 0 | 8 | 8 | 0 | ||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 102 | 102 | 102 | 0 | 0 | 102 | 102 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |
| ООО "ЦМ" (RA.RU.310581) | 6 | 2 | 0 | 6 | 0 | 4 | 0 | 4 |
Стоимость поверки Счетчики воды интеллектуальные турбинные (НАРТИС-СВИ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное программное обеспечение счетчиков НАРТИС-СВИ (далее - ПО) производит считывание показаний со счетного механизма, а также формирует ответы на запросы, поступающие по интерфейсам связи. ПО разделяется на метрологически значимое и незначимое. Метрологически значимое ПО отвечает за измерительные функции счетчиков, а метрологически незначимое ПО - за интерфейс.
Настройка и считывание данных со счетчиков производится с помощью специализированного ПО «Nartis Tools». Изменение метрологически незначимой части ПО без вскрытия корпуса и повреждения пломбы невозможно. Идентификационные данные метрологически значимого ПО приведены в таблице.
ПО не доступно для пользователя.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 2 - Идентификационное данные автономного программного обеспечения
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
FWM NARTIS-WMT |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.ХХ |
|
Цифровой идентификатор ПО (контрольная сумма) |
- |
|
Примечание - Номер версии состоит из двух частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части. | |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель индикаторного устройства счетчика фотохимическим методом и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 3 «Использование по назначению» руководства по эксплуатации НРДЛ.405544.003РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2О22 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (часть 1);
ГОСТ 14167-83 «Счетчики холодной воды турбинные. Технические условия»;
ГОСТ Р 50193.1-92 «Измерение расхода воды питьевой воды. Технические требования»;
ГОСТ Р 50193.2-92 «Измерение расхода воды питьевой воды. Требования к установке»;
ГОСТ Р 50193.3-92 «Измерение расхода воды питьевой воды. Методы и средства испытаний»;
закрытых
закрытых
закрытых
каналах.
каналах.
каналах.
Счетчики холодной
Счетчики холодной
Счетчики холодной
НРДЛ.405544.003ТУ «Счетчики воды интеллектуальные турбинные НАРТИС-СВИ. Технические условия».
Общество с ограниченной (ООО «Завод НАРТИС»)
ИНН 5О19О295ОО
Юридический адрес: 1626О8, Вологодская обл., г. Череповец, Северное ш., д. 40В Телефон: +7 (82О2) 2О-2О-27
Web-сайт: nartis.ru
E-mail: info@nartis.ru
ответственностью
«Завод
НАРТИС»
Изготовитель
Общество с ограниченной(ООО «Завод НАРТИС»)
ИНН 5О19О295ОО
Адрес: 162608, Вологодская обл., г. Череповец, Северное ш., д. 40В Телефон: +7 (82О2) 2О-2О-27
Web-сайт: nartis.ru
E-mail: info@nartis.ru
ответственностью
«Завод
НАРТИС»
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Рост'ест' Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Общество с ограниченной (ООО «Завод НАРТИС»)ИНН 5О19О295ОО
Юридический адрес: 1626О8, Вологодская обл., г. Череповец, Северное ш., д. 40В Телефон: +7 (82О2) 2О-2О-27
Web-сайт: nartis.ru
E-mail: info@nartis.ru
ответственностью
«Завод
НАРТИС»
Счетчики состоят из проточной части, в которой расположена турбина, счетного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика, проходит через сетчатый фильтр, поступает на турбину и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты турбины в значение объема на индикаторном устройстве. Счетчики конструктивно защищены от воздействия внешних магнитных полей.
Индикаторное устройство счетчиков имеет ролики с цифрами и стрелочные шкалы, для указания значений измеренного объема, а также сигнальную звездочку.
Сигнальная звездочка предназначена для повышения разрешающей способности счетчиков при снятии показаний.
Корпус счетчиков имеет входные и выходные патрубки с фланцами для подключения к трубопроводу.
Принцип работы счетчиков основан на измерении числа оборотов турбины, вращающейся под действием потока протекающей воды. Количество оборотов турбины пропорционально объему воды, протекающей через счетчик.
Счетчик может использоваться автономно, а также в составе информационных измерительных систем и информационно-вычислительных комплексов контроля и учета энергоресурсов.
Структура условного обозначения счетчиков:
|
НАРТИС-СВИ |
Х Х |
Х |
- |
Х |
Х |
Х |
Х Х |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Таблица 1 - Структура условного обозначения счетчиков Позиция
Описание
Обозначение счетчика
Диаметр условного прохода:
50 - 50
65 - 65
80 - 80
мм
мм
мм
100 - 100
125 - 125
150 - 150
200 - 200
250 - 250
мм
мм
мм
мм
мм
Класс точности в соответствии с ГОСТ Р 50193.1-92:
В - класс точности В
С - класс точности С_______________________________________________________
Основной интерфейс:
G - GSM/GPRS, LTE
N - NB-IoT
И - импульсный выход
R - интерфейс RS-485
M - M-Bus W - WMBus
L - интерфейс LoRa____________________________________________________
Тип соединения:
Ф - фланцевое________________________________________________________
Клапан:
К - клапан в составе счетчика
Нет символа - клапан отсутствует____________________________________________
Модификация компонентной базы (не влияет на метрологические характеристики): n - номер модификации (состав компонентов указан в ПС)
нет символа - состав компонентов не указывается
Знак поверки в виде оттиска поверительного клейма наносится на одну пломбу, установленную на корпус и крышку индикаторного устройства.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки на индикаторное устройство.
Общий вид средства измерений с указанием мест нанесения заводского номера, знака поверки и знака утверждения типа представлены на рисунке 1.
Места нанесения знака утверждения типа и заводского номера
Места нанесения знака поверки

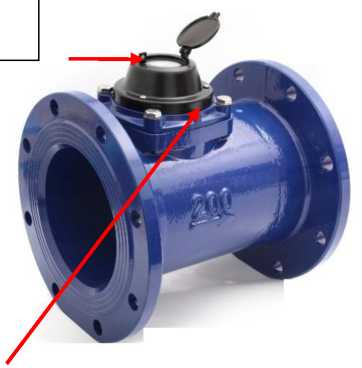

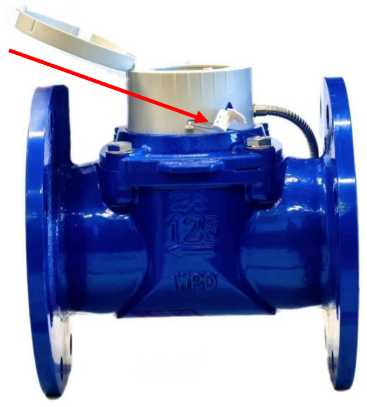

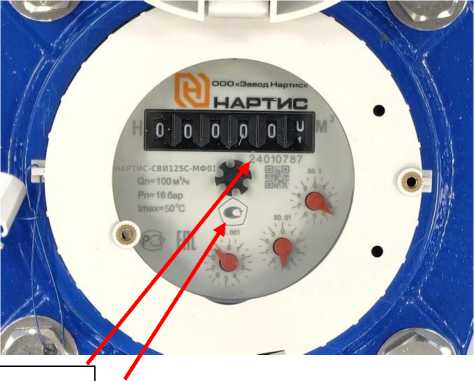

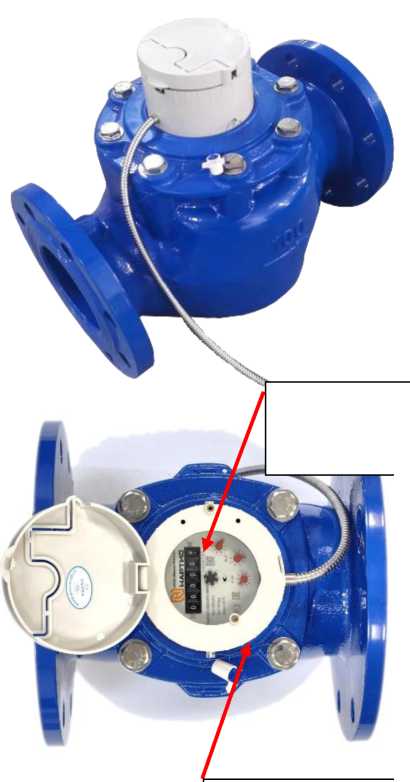

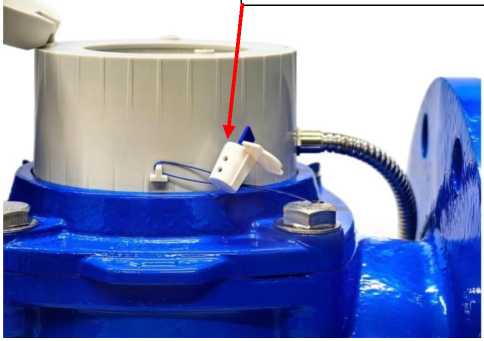

Рисунок 1 - Общий вид средства
измерений с указанием мест нанесения заводского номера, знака поверки и знака утверждения типа

Таблица 3 -
счетчиков класса точности B
|
Наименование характеристики |
Значение | |||||||
|
Диаметр условного прохода (DN), мм |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
Наибольший расход Qнаиб, м3/ч |
30 |
50 |
80 |
120 |
200 |
300 |
500 |
800 |
|
Номинальный расход Qн, м3/ч |
15 |
25 |
40 |
60 |
100 |
150 |
250 |
400 |
|
Переходный расход Qn, м3/ч |
3 |
5 |
8 |
12 |
20 |
30 |
50 |
80 |
|
Наименьший расход Qнаим, м3/ч |
0,45 |
0,75 |
1,2 |
1,8 |
3 |
4,5 |
7,5 |
12 |
|
Порог чувствительности, м3/ч |
0,2 |
0,25 |
0,25 |
0,3 |
1 |
1,3 |
1,6 |
3 |
|
Пределы допускаемой относительной погрешности счетчика, %, в диапазоне расходов
|
±5 ±2 | |||||||
Таблица 4 - Метрологические характеристики счетчиков класса точности С
|
Наименование характеристики |
Значение | |||||||
|
Диаметр условного прохода (DN), мм |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
Наибольший расход Qнаиб, м3/ч |
30 |
50 |
80 |
120 |
200 |
300 |
500 |
800 |
|
551) |
601) |
1201) |
1601) |
3001) |
12001) | |||
|
501) |
601) |
1201) |
1601) |
4501) |
12001) | |||
|
Номинальный расход Qн, м3/ч |
15 |
25 |
40 |
60 |
100 |
150 |
250 |
400 |
|
351) |
401) |
631) |
lOO1^ |
2001) |
8001) | |||
|
351) |
401) |
601) |
lOO1^ |
2501) |
8001) | |||
таблицы 4
|
Наименование характеристики |
Значение | |||||||
|
Переходный расход Qn, м3/ч |
0,225 |
0,375 |
0,6 |
0,9 |
1,5 |
2;25 |
3,75 |
6 |
|
0,2251) |
0,3751) |
0,451) |
0,451) |
1,21) |
61) | |||
|
0,321) |
0,375!) |
0,51) |
0,61) |
1,41) |
41) | |||
|
Наименьший расход Qнаим, м3/ч |
0,09 |
0,15 |
0,24 |
0,36 |
0,6 |
0,9 |
1,5 |
2,4 |
|
0,081) |
0,12!) |
0,151) |
0,21) |
0,41) |
41) | |||
|
0,21> |
0,241) |
0,31) |
0,31) |
0,81) |
21) | |||
|
Порог чувствительности, м3/ч |
0,04 |
0,04 |
0,06 |
0,07 |
0,18 |
0,25 |
0,4 |
1 |
|
0,051> |
0,071) |
0,11) |
0,111) |
0,31) |
1,51) | |||
|
0,051> |
0,071) |
0,11) |
0,111) |
0,31) |
1,51) | |||
|
Пределы допускаемой относительной погрешности счетчика, %, в диапазоне расходов
|
±5 ±2 | |||||||
|
^^по заказу | ||||||||
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||||
|
Диаметр условного прохода (DN), мм |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
Максимальное рабочее давление, МПа |
1,6 | |||||||
|
Потеря давления при Qнаиб, МПа, не более |
0,1 | |||||||
|
Емкость счетного механизма, м3 |
9999 | |||||||
|
Цена деления счетного механизма, м3 |
0, |
01 | ||||||
|
Габаритные размеры, мм, не более | ||||||||
|
- высота |
247 |
208 |
263 |
300 |
210 |
360 |
440 |
640 |
|
- ширина |
185 |
185 |
200 |
260 |
250 |
285 |
340 |
520 |
|
- длина |
300 |
300 |
370 |
400 |
250 |
500 |
500 |
600 |
|
Масса, кг, не более |
15 |
14 |
21 |
32 |
50 |
65 |
80 |
90 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP68 | |||||||
|
Условия эксплуатации: | ||||||||
|
- температура окружающей среды, °С |
от +5 до +50 | |||||||
|
- температура измеряемой среды, °С |
от 0 до +50 | |||||||
